Резервуары стальные горизонтальные цилиндрические РГД-9
| Номер в ГРСИ РФ: | 98592-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Триал", г. Санкт-Петербург |
|
98592-26: Описание типа
2026-98592-26.pdf
|
Скачать | 182.4 КБ |
Резервуары стальные горизонтальные цилиндрические РГД-9 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98592-26 | ||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | ||||||||||||
| Модель | РГД-9 | ||||||||||||
| Приказы |
№1011 от
27.05.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 544dc940-ac3a-98d3-7ffb-d0158f1f4e89 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ТриАл», РОССИЯ, 192012, г. Санкт-Петербург, пр-т Обуховской Обороны, д. 271 литер а, помещение 331
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
(с 27.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
98592-26: Описание типа
2026-98592-26.pdf
|
Скачать | 182.4 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГД-9 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами, состоящие из двух секций (камер). Секции (камеры) разделены между собой перегородкой.
Резервуары РГД-9 расположены внутри металлического контейнера наземного расположения. Резервуары оборудованы эксплуатационной горловиной c измерительным люком, дыхательным клапаном, площадкой обслуживания.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров и номера секций в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочные таблички резервуаров (рисунок 1). Маркировочные таблички крепятся к резервуарам.
Резервуары РГД-9 с заводскими номерами 683, 684, 685 расположены на территории санатория-профилактория «Копанское» по адресу: Ленинградская область, Кингисеппский р-н, 119 км трассы А-121.
Общий вид резервуаров представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

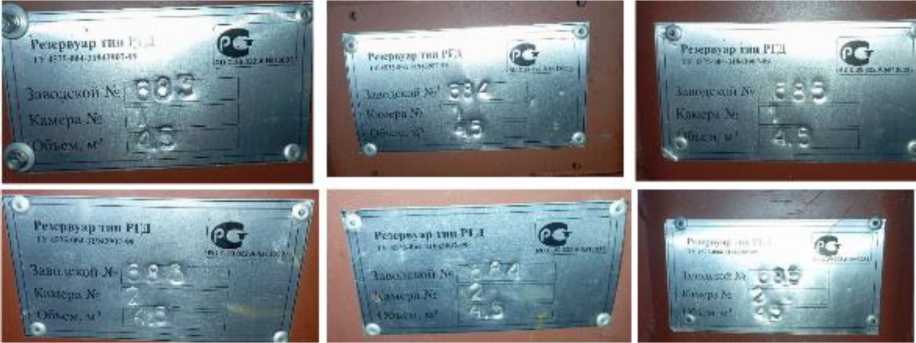

Рисунок 1 - Маркировочные таблички

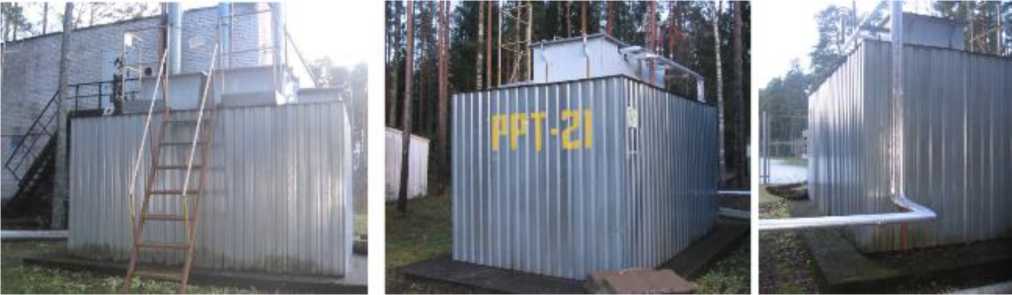

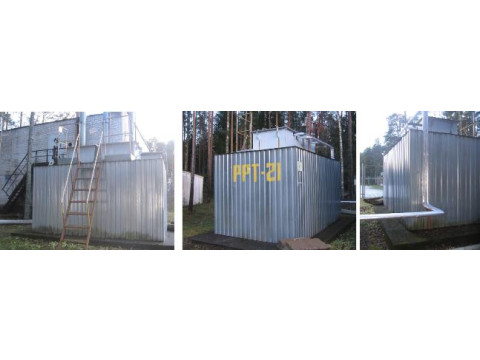

Рисунок 2 - Общий вид резервуаров РГД-9 с зав. №№ 683, 684, 685

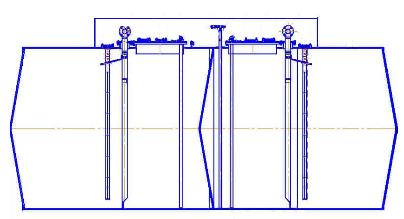

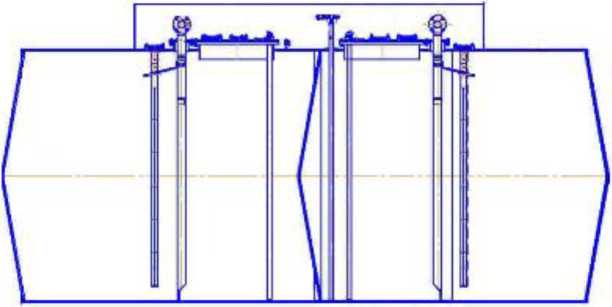

Рисунок 3 - Общий вид резервуаров РГД-9
Пломбирование резервуаров РГД-9 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
9 |
|
Номинальная вместимость секции № 1, м3 |
4,5 |
|
Номинальная вместимость секции № 2, м3 |
4,5 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГД-9 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
2 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
