Весы неавтоматического действия линии резки и упаковки электролитного кобальта цеха электролиза никеля № 2 АО «Кольская ГМК»
| Номер в ГРСИ РФ: | 98597-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | АО "ТРЕСТ СЕВЗАПМОНТАЖАВТОМАТИКА" (СЗМА), г. Санкт-Петербург |
Весы неавтоматического действия линии резки и упаковки электролитного кобальта цеха электролиза никеля № 2 АО «Кольская ГМК» (далее - весы) предназначены для измерений в режиме статического взвешивания массы порожней тары, массы груженой тары и вычисления массы груза.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98597-26 | ||||||
| Наименование | Весы неавтоматического действия линии резки и упаковки электролитного кобальта цеха электролиза никеля № 2 АО «Кольская ГМК» | ||||||
| Приказы |
№1011 от
27.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c2347bb1-dfef-d051-6ae2-974fc72bc1f6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Трест СЗМА», РОССИЯ, 195030, г. Санкт-Петербург, ш. Революции, д.83Б, Литера Б, офис 320 – 323
Поверка
| Методика поверки / информация о поверке |
МП-802-2025 ГСИ. Весы неавтоматического действия линии резки и упаковки электролитного кобальта цеха электролиза никеля № 2 АО «Кольская ГМК». Методика поверки.
(с 27.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
98597-26: Описание типа
2026-98597-26.pdf
|
Скачать | 252.3 КБ | |
|
98597-26: Методика поверки
МП-802-2025
2026-mp98597-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Весы неавтоматического действия линии резки и упаковки электролитного кобальта цеха электролиза никеля № 2 АО «Кольская ГМК» (далее - весы) предназначены для измерений в режиме статического взвешивания массы порожней тары, массы груженой тары и вычисления массы груза.
Описание
К настоящему типу средства измерений относятся весы неавтоматического действия линии резки и упаковки электролитного кобальта цеха электролиза никеля № 2 АО «Кольская ГМК», зав. № 1953.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее по тексту - датчики), возникающей под действием силы тяжести взвешиваемой порожней тары, а затем груженой тары на грузоприемных устройствах (далее - ГПУ 1 и ГПУ 2), в аналоговые электрические сигналы. Сигналы преобразуются модулями ввода/вывода аналоговых сигналов в цифровой код и передаются в программируемый логический контроллер (далее - ПЛК) для обработки и вывода информации на вторичный дисплей и автоматизированного рабочего места весоизмерительной системы (далее - АРМ ВИС).
Конструктивно весы состоят из рамы, двух грузоприемных устройств в виде ленты-транспортера, с четырьмя весозмерительными тензорезисторными датчиками, шкафа весоизмерительного комплекса (далее ШВК), вторичного дисплея и АРМ ВИС.
Каждое ГПУ выполнено в виде роликового конвейера, опирающегося на четыре датчика.
ШВК включает в себя два модуля ввода/вывода аналоговых сигналов, ПЛК с энергонезависимым запоминающим устройством.
Вторичный дисплей установлен на штативе и служит для отображения информации.
АРМ ВИС включает в себя органы управления и дисплей.
В качестве датчиков используются датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column модификация BM8H (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений № 55371-19).
В качестве модулей ввода/вывода аналоговых сигналов используются приборы весоизмерительные ПВ модификации ПВ-22 и ПВ-24 (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений № 81224-21).
В весах предусмотрены следующие функции:
- автоматическая установка на нуль;
- неавтоматическая установка на нуль;
- взвешивание тары;
- взвешивание тары с грузом;
- вычисление массы груза.
Маркировочная табличка содержит следующие сведения:
- наименование или товарный знак предприятия-изготовителя;
- заводской номер весов по системе нумерации предприятия-изготовителя;
- год выпуска;
- наименьший предел взвешивания, Min;
- наибольший предел взвешивания, Max;
- знак утверждения типа СИ;
- диапазон температур;
- параметры электропитания;
- дискретность, d.
Общий вид весов, ШВК, вторичного дисплея и АРМ ВИС, места нанесения маркировочной таблички и пломбировки, представлены на рисунках 1 и 2. Пример маркировочной таблички представлен на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

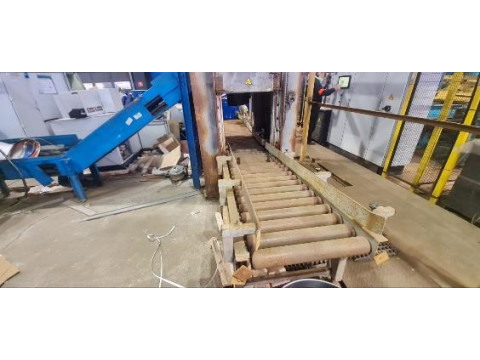

Рисунок 1 - Общий вид весов
АРМ ВИС
Место крепления маркировочной таблички
Шкаф ШВК
Вторичный дисплей
Навесная пломба на дверце ШВК

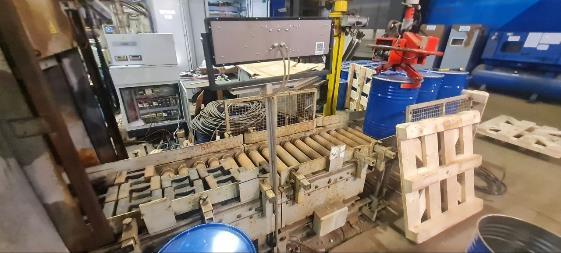

Рисунок 2 - Вторичный дисплей, шкаф ШВК, АРМ ВИС, место крепления маркировочной таблички, место пломбировки
Рисунок 3 - Маркировочная табличка
Программное обеспечение
Программное обеспечение весов (далее по тексту - ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно. Кроме того, для защиты от несанкционированного доступа к изменению параметров и настроек, а также измерительной информации, используется переключатель, расположенный внутри пломбируемого корпуса ШВК.
Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ППО ЛРК |
|
Номер версии (идентификационный номер) ПО |
1.0.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка ГПУ (Мах), кг |
300 |
|
Минимальная нагрузка ГПУ (Min), кг |
2 |
|
Дискретность (d), кг |
0,1 |
|
Пределы допускаемой абсолютной погрешности весов, кг, в интервалах взвешивания: - от 2 до 50 кг включ. - св. 50 до 200 кг включ.; - св. 200 до 300 кг |
±0,05 ±0,1 ±0,15 |
|
Предел допускаемой абсолютной погрешности устройства установки на нуль, кг |
0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДхШ*В), мм, не более: - ШВК - АРМ ВИС.; - Вторичный дисплей |
800x420x800 800x810x970 400x200x400 |
|
Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц |
+22 220 -33 50+1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от + 10 до + 40 от 5 до 95 |
Знак утверждения типа
наносится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы линии резки и упаковки электролитного кобальта цеха электролиза никеля № 2 АО «Кольская ГМК» |
- |
1 шт. |
|
Руководство по эксплуатации |
1037843062223.421417.003.АТХ.РЭ ВИС |
1 шт. |
|
Паспорт |
1037843062223.421417.003.АТХ.ВИС |
1 шт. |
Сведения о методах измерений
приведены в документе «Государственная система обеспечения единства измерений. Масса кобальта. Методика измерений весами неавтоматического действия линии резки и упаковки электролитного кобальта цеха электролиза никеля № 2 АО «Кольская ГМК», свидетельство об аттестации методики (метода) измерений № 019 /RA.RU.314404/2025 от 08.08.2025 г., № ФР.1.28.2025.52144.
Нормативные документы
Приказ Росстандарта от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
