Комплексы измерительные ЭЛМЕТРО-ЛУЧ
| Номер в ГРСИ РФ: | 98598-26 |
|---|---|
| Производитель / заявитель: | ООО "ЭлМетро-Инжиниринг", г. Челябинск |
Комплексы измерительные ЭЛМЕТРО-ЛУЧ (далее - комплексы) предназначены для измерений объемного расхода и объема при рабочих условиях, давления и температуры газа, в том числе природного газа по ГОСТ 5542-2022, и вычислений объемного расхода и объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 (ГОСТ 34770-2021).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98598-26 | |||||||||
| Действует | по 21.05.2031 | |||||||||
| Наименование | Комплексы измерительные | |||||||||
| Модель | ЭЛМЕТРО-ЛУЧ | |||||||||
| Модификации |
Б В В0 Г Д |
|||||||||
| Приказы |
№978 от
21.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 7025711b-2b80-a4f5-9213-234e4d96bf1a | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ЭлМетро-Инжиниринг», РОССИЯ, 454112 Челябинская область, г.Челябинск, пр-кт Комсомольский, д.29, помещ.7
Поверка
| Методика поверки / информация о поверке |
РТ-МП-864-208-2025 ГСИ. Комплексы измерительные ЭЛМЕТРО-ЛУЧ. Методика поверки
(с 21.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98598-26: Описание типа
2026-98598-26.pdf
|
Скачать | 276.8 КБ | |
|
98598-26: Методика поверки
РТ-МП-864-208-2025
2026-mp98598-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Комплексы измерительные ЭЛМЕТРО-ЛУЧ (далее - комплексы) предназначены для измерений объемного расхода и объема при рабочих условиях, давления и температуры газа, в том числе природного газа по ГОСТ 5542-2022, и вычислений объемного расхода и объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 (ГОСТ 34770-2021).
Описание
Принцип работы комплексов основан на непрерывном измерении параметров газа (температура, давление, объемный расход при рабочих условиях), транспортируемого по трубопроводу, с последующим вычислением значений объемного расхода и объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 (ГОСТ 34770-2021), по одному из стандартных алгоритмов, реализованных в вычислителе, в зависимости от условий выполнения измерений и состава измеряемого газа. Информация о плотности при стандартных условиях и (или) компонентном составе измеряемой среды задается в виде условно-постоянных параметров.
Объемный расход и объем газа при рабочих условиях измеряется с помощью расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) (регистрационный номер 73894-19) (далее — расходомер ЭЛМЕТРО-Флоус).
В качестве первичного преобразователя температуры могут использоваться: датчики температуры ТСМТ, ТСПТ, ТСМТ Ex, ТСПТ Ex (регистрационный номер 75208-19), термопреобразователи сопротивления из платины и меди и их чувствительные элементы ТС и ЧЭ (регистрационный номер 58808-14), термопреобразователи универсальные ТПУ 0304 (регистрационный номер 50519-17), термопреобразователи сопротивления Метран-2000 (регистрационный номер 38550-13), термопреобразователи сопротивления ЭнИ-300 ТСП, ЭнИ-300 ТСМ (регистрационный номер 78201-20), преобразователи измерительные Метран-2700 (регистрационный номер 87657-22) с НСХ 100П, Pt 100 по ГОСТ 6651-2009 с выходным токовым сигналом 4-20 мА и/или цифровым сигналом RS485 и HART.
В качестве первичного преобразователя абсолютного давления газа могут использоваться: датчики давления ЭМИС-БАР (регистрационный номер 72888-18), датчики давления Метран-150 (регистрационный номер 32854-13), датчики давления ГиперФлоу (регистрационный номер 64631-16), преобразователи давления измерительные АИР-20/М2 (регистрационный номер 63044-16),датчики давления ЭнИ-100 (СУЭР-100) (регистрационный номер 71842-18), датчики давления Агат-100МТ (регистрационный номер 74779-19) с выходным токовым сигналом 4-20 мА и/или цифровым сигналом RS485 и HART.
Сигналы от первичных преобразователей давления и температуры поступают в устройство обработки сигналов расходомера ЭЛМЕТРО-Флоус (далее - встроенный вычислитель) или совместно с измерительной информацией с расходомера ЭЛМЕТРО-Флоус во внешний вычислитель. Вычислитель преобразует сигналы в значения соответствующих физических величин и вычисляет объемный расход и объем газа при стандартных условиях.
В качестве внешнего вычислителя может использоваться преобразователь расчетноизмерительный ТЭКОН-19 (регистрационный номер 61953-15) или вычислитель УВП-280 (регистрационный номер 53503-13).
Комплексы выпускаются в исполнениях Б, В, В0, Г, Д, которые отличаются пределами допускаемой относительной погрешности измерений расхода и объема газа, приведенных к стандартным условиям.
В комплексах возможно резервирование (дублирование) вычислителя, а также первичных преобразователей (средств измерений) давления и температуры.
Общий вид комплексов представлен на рисунке 1.

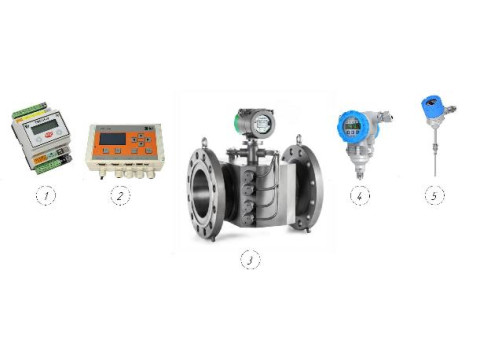

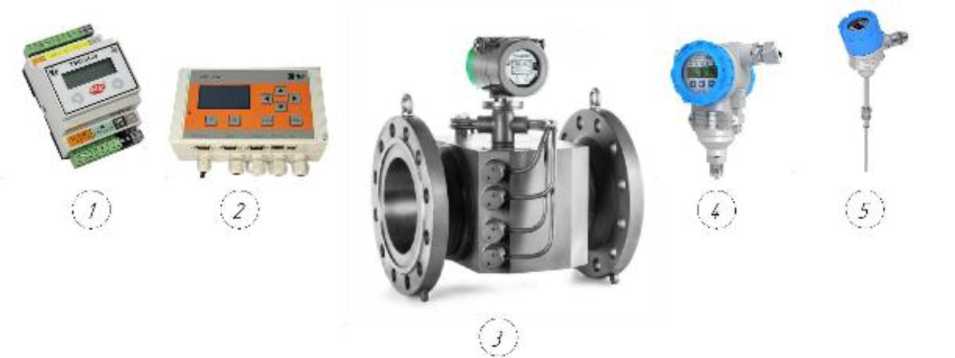

Рисунок 1 - Общий вид комплексов измерительных ЭЛМЕТРО-ЛУЧ
1 — преобразователь расчетно-измерительный ТЭКОН-19; 2 — вычислитель УВП-280;
3 — расходомер-счетчик газа ультразвуковой ЭЛМЕТРО-Флоус (ДРУ); 4 — первичный преобразователь абсолютного давления; 5 — первичный преобразователь температуры.
Нанесение знака поверки на комплексы не предусмотрено. Заводской номер, состоящий из четырёх арабских цифр, наносится на маркировочную табличку, закрепленную на корпусе расходомера ЭЛМЕТРО-Флоус при помощи хомутов из нержавеющей стали, в месте, указанном на рисунке 2. Формат и место нанесения заводского номера представлены на рисунке 3.
Место расположения маркировочной таблички
Рисунок 2 - Место расположения маркировочной таблички
ЗаЬодской номер
2?элметро
ТОМЛЯЕТО ИЗМЕРИТЕЛЬНЫЙ/
ЭЛМЕТРО-ЛУЧ(№ХХХХ ") ТУ 26.51 63-00106944905-2024'
Ч»г---'Аа,_=----
Р^ =----МПа
Исполнение
Дата изготовления..20,
Рисунок 3 - Общий вид маркировочной таблички комплексов измерительных ЭЛМЕТРО-ЛУЧ
Программное обеспечение
Программное обеспечение (далее - ПО) комплекса предназначено для обработки измерительной информации от расходомера ЭЛМЕТРО-Флоус, средств измерений абсолютного давления и температуры, и вычисления объемного расхода и объема газа, приведенного к стандартным условиям по ГОСТ 2939-63 (ГОСТ 34770-2021), индикации результатов измерений на показывающем устройстве, сохранения результатов измерений в архивах, формирования выходных сигналов, выбора параметров, сохраняемых в архивах.
В качестве ПО в комплексе используется ПО встроенного вычислителя расходомера ЭЛМЕТРО-Флоус или ПО внешних вычислителей (ТЭКОН-19, УВП-280) при наличии их в составе.
Метрологические характеристики комплекса нормированы с учетом влияния ПО. Программное обеспечение вычислителей (встроенного, ТЭКОН-19, УВП-280) разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Уровень защиты программного обеспечения- «высокий» по Р 50.2.077-2014
Идентификационные данные (признаки) ПО приведены в таблицах 1 - 3.
Таблица 1 - Идентификационные данные ПО расходомера ЭЛМЕТРО-Флоус
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) |
1.В.С |
|
Цифровой идентификатор ПО |
0xDC90 |
|
Алгоритм вычисления цифрового идентификатора |
CRC-16 |
|
Примечание - Номер версии программного обеспечения имеет структуру A.B.C (A - номер версии метрологически значимой части ПО; B - номер версии метрологически незначимой части программного обеспечения, определяющей интерфейс взаимодействия с пользователем; C - вспомогательный идентификационный номер, для устранения ошибок и неточностей метрологически незначимой части программного обеспечения). B и C могут быть любые переменные значения. | |
Таблица 2 - Идентификационные данные ПО преобразователя расчетно-измерительного ТЭКОН-19
|
Идентификационные данные (признаки) |
Значения | ||||
|
Идентификационное наименование ПО |
ТЭКОН19-М1 Т10.06.292-06 |
ТЭКОН19-М2 Т10.06.362-06 |
ТЭКОН19-11 Т10.06.170 |
ТЭКОН19-15 Т10.06.319-05 |
ТЭКОН19-15 Т10.06.319-06 |
|
Номер версии (идентификационный номер) ПО, не ниже |
06.хх |
06.хх |
xx.03 |
05.хх |
06.хх |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
_ |
_ |
|
хх — версия внутренней программы (метрологически незначимая часть) | |||||
Таблица 3 - Идентификационные данные ПО вычислителя УВП-280
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО вычислителей УВП-280 |
|
Номер версии (идентификационный номер) ПО |
3.14 |
|
Цифровой идентификатор ПО |
95B15E67 |
|
Алгоритм вычисления цифрового идентификатора |
CRC 32 |
Технические характеристики
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений объемного расхода газа при рабочих условиях1), м3/ч |
от 0,4 до 8000 |
|
Диапазон измерений температуры газа1), °C |
от -70 до +120 |
|
Верхний предел измерений абсолютного давления (ВПИ)1), МПа |
от 0,05 до 25,1 |
|
1) Конкретные значения указываются в паспорте и на маркировочной табличке комплекса в зависимости от исполнения комплекса | |
Таблица 5 - Показатели точности
|
Наименование характеристики |
Пределы допускаемой относительной погрешности измерений1), % | ||||
|
Исполнение комплекса |
Б |
B0 |
В |
Г |
Д |
|
Термодинамическая температура газа |
±0,22 |
±0,3 |
±0,6 |
±0,6 |
±0,6 |
|
Абсолютное давление газа |
±0,3 |
±0,4 |
±0,6 |
±1,0 |
±1,0 |
|
Отношение коэффициента сжимаемости при рабочих условиях к коэффициенту сжимаемости при стандартных условиях |
±0,4 |
±0,45 |
±0,45 |
±0,75 |
±0,75 |
|
Погрешность вычислений, обусловленная алгоритмом вычислений и его программной реализацией |
±0,0052); ±0,013); ±0,024) | ||||
|
Приведение расхода и объема газа к стандартным условиям с использованием вычислителя |
±0,55 |
±0,7 |
±1,0 |
±2,0 |
±2,5 |
|
Объемный расход и объем в рабочих условиях |
±0,5 |
±0,7 |
±1,0 |
±1,5 |
±3,0 |
|
Объемный расход и объем газа, приведенные к стандартным условиям |
±0,75 |
±1,0 |
±1,5 |
±2,5 |
±5,0 |
|
1) При рабочих условиях в условиях эксплуатации. 2) Преобразователь расчетно-измерительный ТЭКОН-19. 3) Вычислитель УВП-280, вычислитель расходомера ЭЛМЕТРО-Флоус. 4) Вычислитель УВП-280 при применении ГСССД МР 113-2003. | |||||
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Газы, в том числе природный газ по ГОСТ 55422022, для которых реализованы методы расчета коэффициента сжимаемости |
|
Диаметр номинальный DN |
от 50 до 300 |
|
Параметры электрического питания: - напряжение питания постоянного тока, В - напряжение питания переменного тока, В - частота переменного тока, Гц |
от 20 до 42 от 198 до 242 от 49 до 51 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Условия эксплуатации1): - температура окружающего воздуха, °С расходомера-счетчика газа ультразвукового ЭЛМЕТРО-Флоус (ДРУ) преобразователя расчетно-измерительного ТЭКОН-19 вычислителя УВП-280 - относительная влажность воздуха, % при температуре 35 °С, не более - атмосферное давление, кПа |
от -50 до +50 от -10 до +50 (от -40 до +70)2) от -20 до +50 95 от 86,0 до 106,7 |
|
1) Конкретные значения указываются в паспорте комплекса в зависимости от исполнения комплекса с учетом допускаемых условий эксплуатации первичных преобразователей (средств измерений) давления и температуры. 2) для исполнений «Т» и 15 преобразователей расчетно-измерительных ТЭКОН-19 | |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплексы измерительные |
ЭЛМЕТРО-ЛУЧ |
1 экз. |
|
Руководство по эксплуатации |
СТМЛ 001.000.000 РЭ |
1 экз.1) |
|
Паспорт |
СТМЛ 001.000.000 ПС |
1 экз. |
|
Паспорта средств измерений, входящих в состав комплекса |
1 комплект | |
|
Комплект монтажных частей, принадлежностей и вспомогательного оборудования |
- |
1 комплект в соответствии с заказом |
|
1) Возможно предоставление в электронном виде. | ||
Сведения о методах измерений
приведены в пункте 1.3.6 «Сведения о методиках (методах измерения)» руководства по эксплуатации СТМЛ 001.000.000 РЭ.
Нормативные документы
Приказ Росстандарта от 11.05.2022 № 1133 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа;
ГОСТ 8.611-2024 ГСИ. Расход и объем газа. Методика (метод) измерений с применением ультразвуковых преобразователей расхода;
ТУ 26.51.63-001-86944905-2024 Комплексы измерительные ЭЛМЕТРО-ЛУЧ.
Технические условия.
