Меры плоского угла призматические
| Номер в ГРСИ РФ: | 98599-26 |
|---|---|
| Производитель / заявитель: | ООО "Энергоавтоматика", г.Волгоград |
Меры плоского угла призматические (далее по тексту - меры) предназначены для измерений плоского угла.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98599-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 21.05.2031 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Меры плоского угла призматические | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
1 2 3 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№978 от
21.05.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5b1b0ade-5f39-8ec5-5a4b-7f9709f63a3b | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Энергоавтоматика», РОССИЯ, 400087, Волгоградская область, г. Волгоград, ул. им. Рокоссовского, д.38, офис 1/2
Поверка
| Методика поверки / информация о поверке |
МП 4303/0339-2023 ГСИ. Меры плоского угла призматические. Методика поверки»
(с 21.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98599-26: Описание типа
2026-98599-26.pdf
|
Скачать | 312.9 КБ | |
|
98599-26: Методика поверки
МП 4303/0339-2023
2026-mp98599-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Меры плоского угла призматические (далее по тексту - меры) предназначены для измерений плоского угла.
Меры могут применяться в качестве рабочих эталонов 3-го и 4-го разрядов по Государственной поверочной схеме для средств измерений плоского угла (части 1 и 3), утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 при поверке средств измерений плоских углов.
Описание
Принцип действия мер основан на передаче единицы плоского угла рабочим эталонам и средствам измерений.
Конструктивно меры изготовлены из цельных заготовок металла путем механической обработки из стали марки ШХ-15 ГОСТ 801, с последующей доводкой ее основных геометрических размеров.
Меры имеют форму прямой призмы с различным числом боковых граней, часть из которых или все они являются измерительными поверхностями, попарно образующими рабочие углы, лежащие в плоскости измерения, образованные двумя измерительными поверхностями.
Меры могут выпускаться наборами или поштучно следующих типов:
1 - с одним рабочим углом со срезанной вершиной;
2 - с одним рабочим углом с острой вершиной;
3 - с четырьмя рабочими углами.
Меры должны иметь отверстия для крепления их с помощью державок из набора принадлежностей при составлении блока мер.
Меры, выпускаемые поштучно, поставляются в футляре. Заводской номер в буквенноцифровом формате, методом лазерной гравировки или химической печати, наносится на меру и указывается на маркировочной табличке, которая размещается на футляре.
Меры, выпускаемые в наборах, поставляются в укладочном ящике. Заводской номер в цифровом формате, присваиваемый набору, методом лазерной гравировки или химической печати, наносится на каждую меру из набора, и указывается на маркировочной табличке, которая размещается на укладочном ящике.
Та яп ” я я я р я " р Яп ап я рп а пЯ(Ъ<- а аааЯа
Товарный знак наносится на титульный лист паспорта мер типографским способом, а также на боковую нерабочую поверхность каждой меры и на маркировочную табличку укладочного ящика способом лазерной гравировки или методом химической печати.
Нанесение знака поверки на меры не предусмотрено.
Общий вид мер с указанием мест нанесения заводского номера приведен на рисунках 1-8. Пример маркировочной таблички для мер, поставляемых в наборах, приведен на рисунке 9.
Место нанесения знака утверждения типа
IM-75
Место нанесения знака утверждения типа

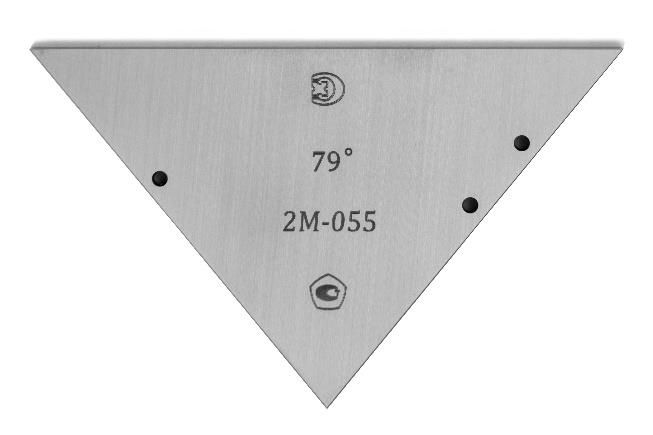

Рисунок 2 - Общий вид мер типа 2
Место нанесения заводского номера

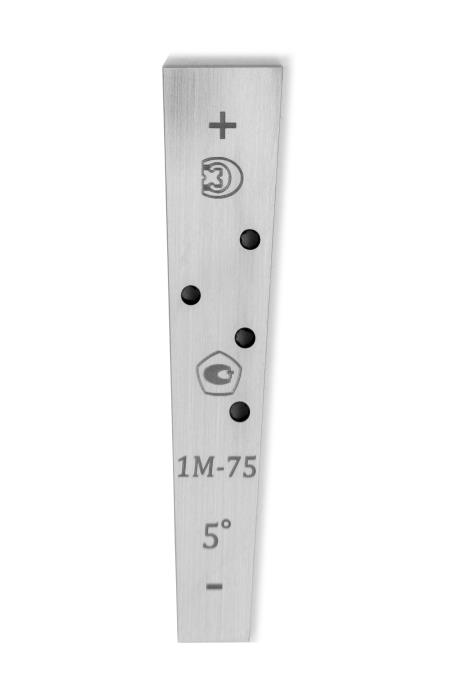

Рисунок 1 - Общий вид мер типа 1
Место нанесения заводского номера

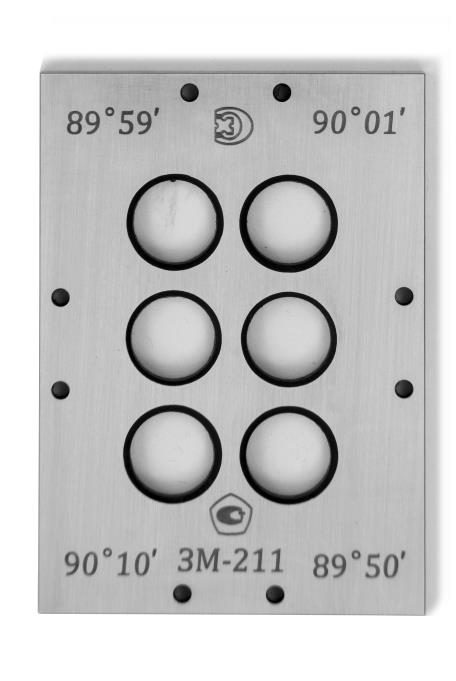

Рисунок 3 - Общий вид мер типа 3

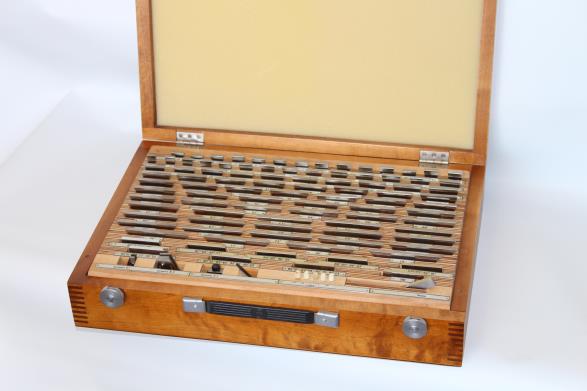

Рисунок 4 - Общий вид мер, поставляемых в наборе № 1

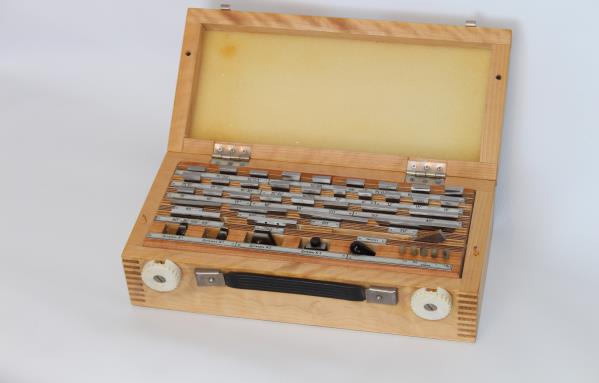

Рисунок 5 - Общий вид мер, поставляемых в наборе № 2

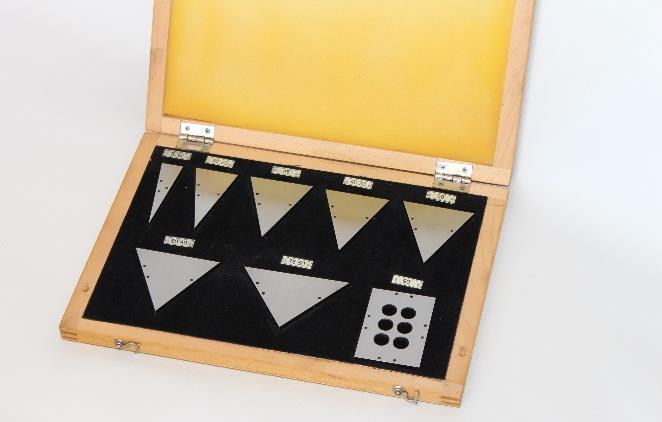

Рисунок 6 - Общий вид мер, поставляемых в наборе № 3

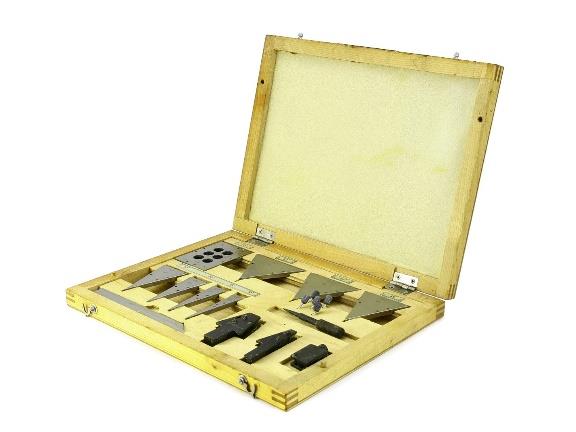

Рисунок 7 - Общий вид мер, поставляемых в наборе № 4

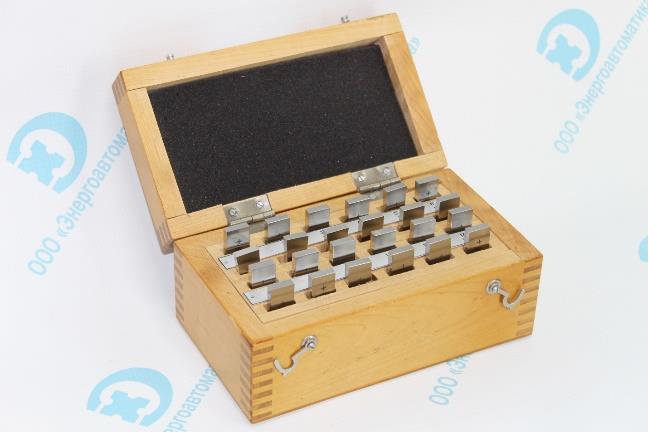

Рисунок 8 - Общий вид мер, поставляемых в наборе № 5
Место нанесения знака утверждения типа

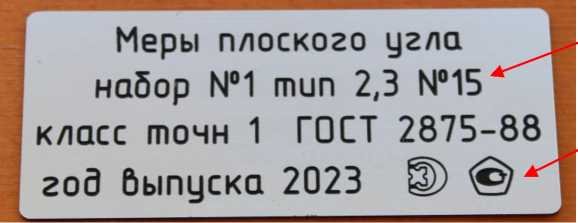

Рисунок 9 - Пример маркировочной таблички
Место нанесения заводского номера
Технические характеристики
Таблица 1- Наборы мер
|
Номер набора (число мер в наборе) |
Типы мер в наборе |
Градац ия мер |
Номинальные значения рабочих углов |
Число мер |
Классы точност и наборов |
|
1 (93) |
2 |
1° 10' 1' |
от 10° до 79° |
70 |
1,2 |
|
от 15°10' до 15°50' |
5 | ||||
|
от 15°01' до 15°09' |
9 | ||||
|
3 |
- |
80° - 81° - 100° - 99° 82° - 83° - 98° - 97° 84° - 85° - 96° - 95° 86° - 87° - 94° - 93° 88° - 89° - 92° - 91° 90° - 90° - 90° - 90° |
6 | ||
|
89°10'-89°20'-90°50'-90°40' 89°30'-89°40'-90°30'-90°20' 89°50'-89°59'-90°10'-90°01' |
3 | ||||
|
2 (33) |
2 |
10° 1° - 10' 1' |
от 30° до 70° от 10° до 20° 45° от 15°10' до 15°50' от 15°01' до 15°09' |
5 11 1 5 9 |
1,2 |
|
3 |
- |
80° - 81° - 100° - 99° 90° - 90°- 90° - 90° |
2 | ||
|
3 (8) |
2 |
- |
10°; 15°; 20°; 30°; 45°; 55°; 60° |
7 |
1,2 |
|
3 |
- |
90° - 90° - 90° - 90° |
1 | ||
|
4 (8) |
2 |
- |
15°10'; 30°20'; 45°00'; 45°30'; 50°00'; 60°40'; 75°50' |
7 |
1 |
|
3 |
- |
90° - 90° - 90° - 90° |
1 | ||
|
5 (24) |
1 |
1° |
от 1° до 9° |
9 |
1 |
|
2' |
от 1' до 29' |
15 |
Таблица 2 - Метрологические характеристики
|
Типы мер |
Диапазон измерений |
Градация мер |
Допускаемые отклонения рабочих углов мер от номинального значения |
Допуск | ||||
|
перпендикулярнос ти измерительных поверхностей к базовой поверхности меры |
плоскостност и измерительны х поверхностей, мкм | |||||||
|
для классов точности | ||||||||
|
1 |
2 |
1 |
2 |
1 |
2 | |||
|
1 |
от 1° до 9° » 1' » 29' |
1° 2' |
±10" |
±30" |
±60" |
±100" |
0,15 |
0,30 |
|
2 |
от 15°10' до 75°50' » 10° » 79° » 15° » 16° » 15° » 15°10' |
15°10' 1° 10' 1' | ||||||
|
3 |
80° - 81° - 100° - 99° 82° - 83° - 98° - 97° 84° - 85° - 96° - 95° 86° - 87° - 94° - 93° 88° - 89° - 92° - 91° 90° - 90° - 90° - 90° |
1° | ||||||
|
89°10'-89°20'-90°50'-90°40' 89°30'-89°40'-90°30'- 90°20' 89°50'-89°59'-90°10'- 90°01' |
10' | |||||||
Примечание - Допуски плоскостности не распространяются на зоны измерительных поверхностей шириной 3 мм от их коротких ребер и 1 мм - от длинных. Допуск плоскостности в указанных зонах 0,6 мкм.
Таблица 3 - Доверительные границы абсолютной погрешности измерений рабочих углов мер
при доверительной вероятности 0,99
|
Разряд мер |
Доверительные границы абсолютной погрешности измерений рабочих углов мер при доверительной вероятности 0,99 |
|
3 |
±3" |
|
4 |
±10" |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Шероховатость измерительной поверхности Ra, мкм, не более |
0,025 |
|
Шероховатость базовой и верхней (маркированной) поверхностей Ra, мкм, не более |
0,16 |
|
Твердость измерительных поверхностей, HRC, не менее |
61 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры мер |
по ГОСТ 2875-88 |
|
Габаритные размеры набора мер в укладочном | |
|
ящике (длинахширинахвысота), мм, не более | |
|
1 |
490х325х115 |
|
2 |
350х180х115 |
|
3 |
315x230x35 |
|
4 |
315x230x35 |
|
5 |
200x115x100 |
|
Масса набора мер в укладочном ящике, кг, | |
|
не более | |
|
1 |
15 |
|
2 |
5 |
|
3 |
2 |
|
4 |
2 |
|
5 |
4 |
|
Условия эксплуатации - температура окружающей среды, °С - изменение температура окружающей среды в течение 1 ч, °С, не более - относительная влажность воздуха, % |
от +17 до +23 0,5 от 40 до 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Установленная безотказная наработка мер, притираний, не менее |
220 |
|
Средний срок службы, лет, не менее |
2 |
Знак утверждения типа
наносится на титульный лист паспорта мер типографским способом, а также на боковую нерабочую поверхность мер (в том случае если мера поставляется поштучно) и на маркировочную табличку для наборов методом лазерной гравировки или методом химической печати.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Меры плоского угла призматические |
- |
1 шт.* |
|
Укладочный ящик** |
Э 908.22.001.00 УК |
1 шт. |
|
Футляр*** |
Э 908.22.001.00 Ф |
1 шт. |
|
Паспорт |
Э 908.22.001.00 ПС |
1 экз. |
|
* Меры могут поставляться в наборе или поштучно. * * Для мер, выпускаемых в наборах. * ** Для мер, поставляемых поштучно. Каждая мера поставляется в собственном футляре. Примечание - В наборы мер входят специальная линейка, принадлежности для крепления мер и отвертка. | ||
Сведения о методах измерений
приведены в разделе «Порядок работы и хранение» паспорта Э 908.22.001.00 ПС.
Нормативные документы
ГОСТ 2875-88 «Меры плоского угла призматические. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
