Резервуар горизонтальный стальной цилиндрический РГС-20(17/3)-П2-А-Т-С0-УХЛ1
| Номер в ГРСИ РФ: | 98610-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Уралспецмаш", г.Пермь |
|
98610-26: Описание типа
2026-98610-26.pdf
|
Скачать | 182.8 КБ |
Резервуар горизонтальный стальной цилиндрический РГС-20(17/3)-П2-А-Т-С0-УХЛ1 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98610-26 | ||||||
| Наименование | Резервуар горизонтальный стальной цилиндрический | ||||||
| Модель | РГС-20(17/3)-П2-А-Т-С0-УХЛ1 | ||||||
| Приказы |
№1027 от
28.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 838d92e0-7a8a-d924-bf3c-1817ad4a9a7a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Уралспецмаш», РОССИЯ, 617065, Пермский край, г. Краснокамск, ул. Шоссейная, д. 43
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 28.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98610-26: Описание типа
2026-98610-26.pdf
|
Скачать | 182.8 КБ |
Описание типа
Назначение
Резервуар горизонтальный стальной цилиндрический РГС-20(17/3)-П2-А-Т-С0-УХЛ1 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из двух секций. Секции разделены между собой перегородкой.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом гравировки на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к резервуару.
Резервуар РГС-20(17/3)-П2-А-Т-С0-УХЛ1 с заводским номером 172.11.24 расположен на территории ЛПДС «Бердяуш» по адресу: Челябинская область, Саткинский район, п. Жукатау.
Общий вид резервуара РГС-20(17/3)-П2-А-Т-С0-УХЛ1 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

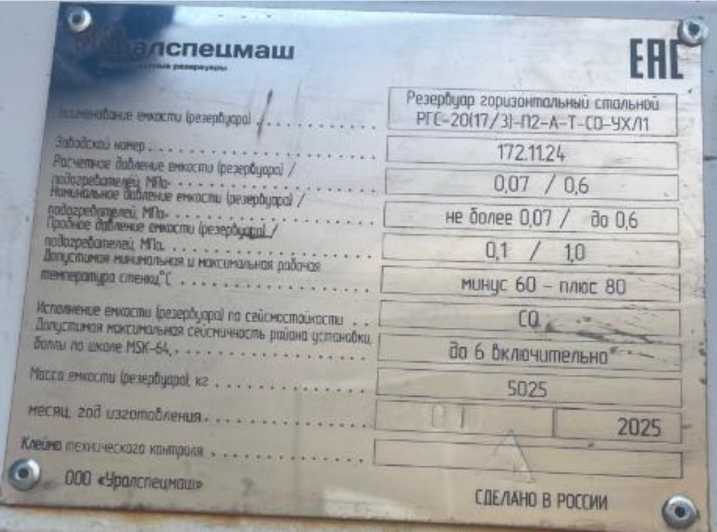

Рисунок 1 - Маркировочная табличка

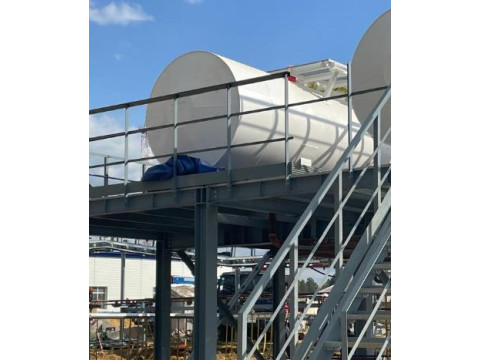

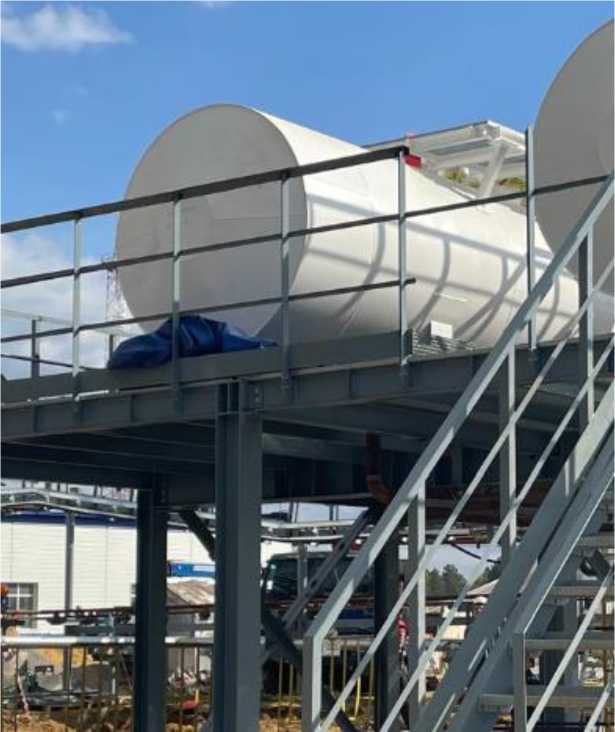

Рисунок 2 - Общий вид резервуара РГС-20(17/3)-П2-А-Т-С0-УХЛ1 с зав.№ 172.11.24
Пломбирование резервуара РГС-20(17/3)-П2-А-Т-С0-УХЛ1 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20 |
|
Номинальная вместимость секции №1, м3 |
17 |
|
Номинальная вместимость секции №2, м3 |
3 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-20(17/3)-П2-А-Т-С0-УХЛ1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
2 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
