Анализаторы спектра InfosteraLuna IFL4025
| Номер в ГРСИ РФ: | 98612-26 |
|---|---|
| Производитель / заявитель: | ООО "Инфостера", г. Москва |
Анализаторы спектра InfosteraLuna IFL4025 (далее - анализаторы) предназначены для измерений и визуального контроля параметров радиотехнических сигналов в полосе частот.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98612-26 | |||||||||
| Действует | по 28.05.2031 | |||||||||
| Наименование | Анализаторы спектра InfosteraLuna | |||||||||
| Модель | IFL4025 | |||||||||
| Модификации |
IFL4025A IFL4025B IFL4025D IFL4025E IFL4025G IFL4025K |
|||||||||
| Приказы |
№1027 от
28.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 025c44e6-1e1c-8e1a-7a2b-d4db15957bf3 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Производственная площадка: Terahertz Technology Co., Ltd, КИТАЙ, Room 102, Bullding 3-1, NO.30 Jinhu Road, Qingdao; ООО «Инфостера», РОССИЯ, 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 21, офис 301
Поверка
| Методика поверки / информация о поверке |
РТ-МП-256-441-2026 ГСИ. Анализа-торы спектра InfosteraLuna IFL4025. Методика поверки
(с 28.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98612-26: Описание типа
2026-98612-26.pdf
|
Скачать | 220.5 КБ | |
|
98612-26: Методика поверки
РТ-МП-256-441-2026
2026-mp98612-26.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Анализаторы спектра InfosteraLuna IFL4025 (далее - анализаторы) предназначены для измерений и визуального контроля параметров радиотехнических сигналов в полосе частот.
Описание
Конструктивно анализаторы выполнены в виде портативного моноблочного прибора, оснащенного цветным сенсорным экраном.
На передней панели анализаторов расположены функциональная кнопка включения/выключения/сброса параметров, светочувствительный датчик, динамик. На верхней панели расположены радиочастотный вход (тип N «розетка» для модификаций IFL4025A, IFL4025B, IFL4025D, или 3,5 мм «вилка» для модификации IFL4025E, или 2,4 мм «вилка» для модификаций IFL4025G, IFL4025K), разъем выхода опорного сигнала 10 МГц и входа внешней синхронизации, вход для подключения внешней антенны глобальной навигационной спутниковой системы, выход сигнала промежуточной частоты, интерфейсы для подключения наушников, накопителей USB и Wi-Fi модулей, интерфейс LAN для дистанционного управления, разъем для подключения адаптера питания. На боковой панели расположены интерфейсы подключения накопителей USB, SD карт.
Анализаторы обеспечивают управление всеми режимами работы и характеристиками как вручную с помощью органов управления на сенсорном дисплее, так и дистанционно от внешнего компьютера с применением интерфейса LAN.
К настоящему типу средств измерений относятся анализаторы модификаций IFL4025A, IFL4025B, IFL4025D, IFL4025E, IFL4025G, IFL4025K, которые отличаются друг от друга диапазоном рабочих частот.
Функциональные возможности, метрологические и технические характеристики анализаторов определяются составом опций, входящих в их комплект. Обозначения и наименования опций приведены в таблице 1.
Таблица 1 -Опции, устанавливаемые по заказу, и их функциональное назначение
|
Обозначение |
Наименование и функциональное назначение |
|
1 |
2 |
|
S01 |
Режим измерений средней мощности с помощью внешнего USB датчика |
|
S02 |
Режим измерений пиковой мощности с помощью внешнего USB датчика |
|
S03 |
Режим анализа интерференций и построения спектрограмм |
|
S04 |
Режим сканера каналов |
|
S05 |
Режим измерения напряженности электромагнитного поля |
|
S06 |
Режим измерений вне помещений с привязкой к карте |
Продолжение таблицы 1
|
1 |
2 |
|
S07 |
Режим измерений внутри помещений с привязкой к карте |
|
S08 |
Режим анализа сигналов с аналоговой модуляцией |
|
S09 |
Выход сигнала ПЧ в режиме нулевой полосы обзора |
|
S10 |
Режим измерений со стробированием во временной области |
|
S11 |
Режим пеленгации сигналов |
|
S12 |
Встроенная полоса анализа сигналов 40 МГц |
|
S13 |
Режим перестройки частоты по списку |
|
S14 |
Режим анализа квадратурных сигналов |
|
S15 |
Режим анализа сигналов GSM/EDGE |
|
S16 |
Режим анализа сигналов LTE |
|
S17 |
Режим анализа сигналов 5G NR |
|
S18 |
Режим векторного анализа сигналов |
|
S19 |
Режим анализа электромагнитного излучения (EMI) |
|
S20 |
Режим измерения фазового шума |
|
H01 |
Встроенный GPS приемник |
|
H02 |
Возможность удаленного управления анализатором по Wi-Fi |
|
H03 |
Транспортный кейс из алюминиевого сплава |
|
H04 |
Транспортный кейс |
|
H05 |
Рюкзак |
|
H06 |
Адаптер питания |
|
H07 |
Литий-ионный аккумулятор 9900 мА^ч |
|
H08 |
Литий-ионный аккумулятор 9000 мА^ч |
|
H09 |
Автомобильный адаптер питания |
|
H10 |
Зарядная станция для аккумуляторов |
|
H11 |
Карта памяти |
|
H12 |
USB датчик средней мощности 87230 (9 кГц - 6 ГГц) |
|
H13 |
USB датчик средней мощности 87231 (10 МГц - 18 ГГц) |
|
H14 |
USB датчик средней мощности 87232 (50 МГц - 26,5 ГГц) |
|
H15 |
USB датчик средней мощности 87233 (50 МГц - 40 ГГц) |
|
H16 |
USB датчик пиковой и средней мощности 87234D (50 МГц - 18 ГГц) |
|
H17 |
USB датчик пиковой и средней мощности 87234E (50 МГц - 26,5 ГГц) |
|
H18 |
USB датчик пиковой и средней мощности 87234F (50 МГц - 40 ГГц) |
|
H19 |
USB датчик пиковой и средней мощности 87234L (50 МГц - 67 ГГц) |
|
H20 |
Направленная антенна (9 кГц - 20 МГц), рекомендовано с опцией H24 |
|
H21 |
Направленная антенна (20 МГц - 200 МГц), рекомендовано с опцией H24 |
|
H22 |
Направленная антенна (200 МГц - 500 МГц), рекомендовано с опцией H24 |
|
H23 |
Направленная антенна (500 МГц - 8 ГГц), рекомендовано с опцией H24 |
|
H24 |
Рукоять - антенный усилитель (9 кГц - 8 ГГц) |
|
H25 |
Транспортный кейс для антенны |
|
H26 |
Направленная антенна (700 МГц - 6 ГГц) |
|
H27 |
Направленная антенна (680 МГц - 10 ГГц) |
|
H28 |
Направленная антенна (680 МГц - 20 ГГц) |
|
H29 |
Всенаправленная антенна (680 МГц - 6 ГГц) |
|
H30 |
Всенаправленная антенна (300 МГц - 8 ГГц) |
|
H31 |
Пассивная направленная антенна (700 МГц - 6 ГГц) |
|
H32 |
Пассивная направленная антенна (680 МГц - 10 ГГц) |
|
H33 |
Пассивная направленная антенна (680 МГц - 18 ГГц) |
Продолжение таблицы 1
|
1 |
2 |
|
H34 |
USB электронный компас |
|
H35 |
Высокочастотный кабель N/SMA-JJ (2 м) |
|
H36 |
Пробник ближнего поля |
|
H37A |
Встроенная полоса анализа сигналов 120 МГц (модификация IFL4025A) |
|
H37B |
Встроенная полоса анализа сигналов 120 МГц (модификация IFL4025B) |
|
H37D |
Встроенная полоса анализа сигналов 120 МГц (модификация IFL4025D) |
|
H37E |
Встроенная полоса анализа сигналов 120 МГц (модификация IFL4025E) |
|
H37G |
Встроенная полоса анализа сигналов 120 МГц (модификация IFL4025G) |
|
H37K |
Встроенная полоса анализа сигналов 120 МГц (модификация IFL4025K) |
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид анализаторов представлен на рисунках 1 и 2.
Серийный номер в формате четырнадцатизначного цифробуквенного обозначения, состоящего из трех латинских букв и одиннадцати арабских цифр, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на маркировочную этикетку, расположенную на задней панели корпуса, в месте, указанном на рисунке 2.
Для предотвращения несанкционированного доступа средство измерений имеет наклейку с символикой изготовителя, закрывающую головку винта крепления корпуса.

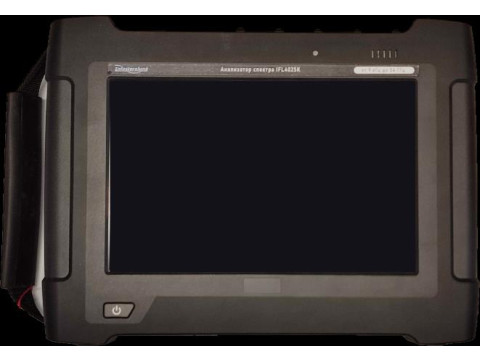

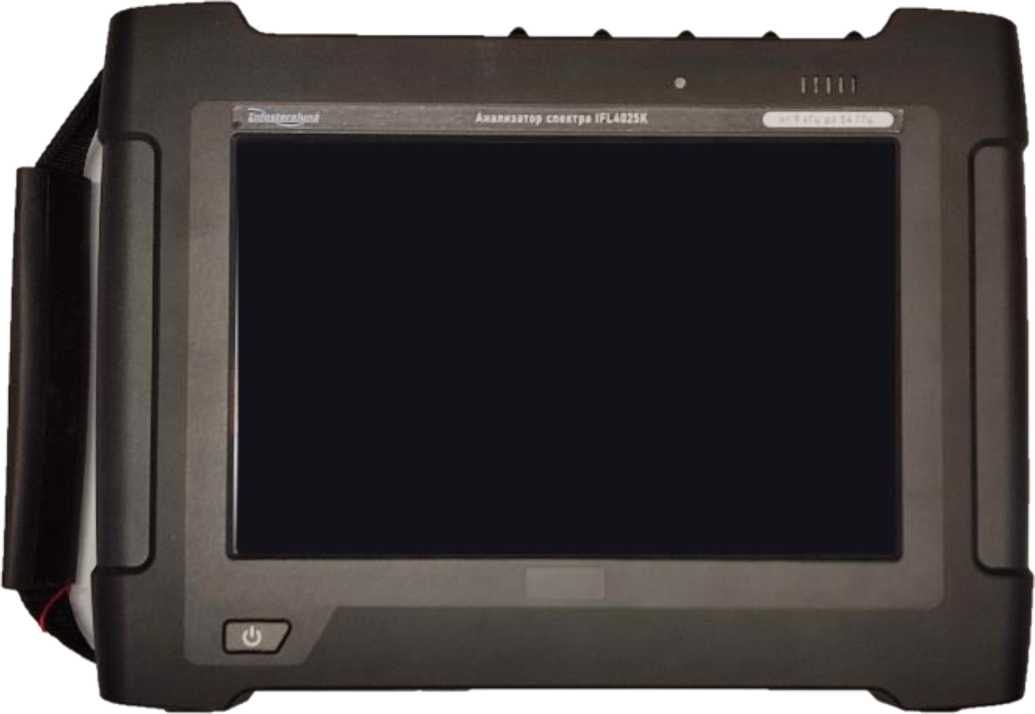

Рисунок 1 - Общий вид средства измерений

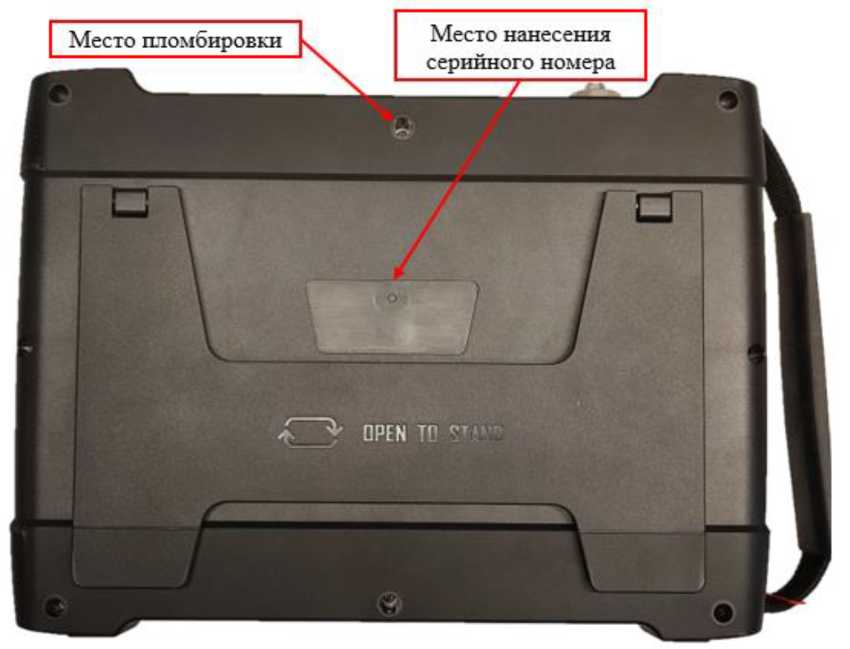

Рисунок 2 - Вид задней панели средства измерений
Программное обеспечение
Программное обеспечение (далее - ПО) FW 4025 предназначено для управления режимами работы анализаторов, обработки измеренных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. ПО FW 4025 предназначено только для работы с анализаторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик анализаторов за пределы допускаемых значений.
Уровень защиты ПО «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW 4025 |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.6.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, Гц, для модификаций: - IFL4025A |
от 9-103 до 6-109 |
|
- IFL4025B |
от 9-103 до 9-109 |
|
- IFL4025D |
от 9-103 до 20409 |
|
- IFL4025E |
от 9-103 до 26,5409 |
|
- IFL4025G |
от 9-103 до 44 409 |
|
- IFL4025K |
от 9-103 до 54М09 |
|
Номинальная частота опорного кварцевого генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора (5ог) |
±[(3 + 5^T>10-7]1) |
|
Диапазон установки полос обзора (Span), Гц |
0; от 10 до верхнего |
|
предела частоты соответствующей | |
|
модификации | |
|
Номинальные значения полосы пропускания (RBW) по уровню |
от 1 до 20406 |
|
минус 3 дБ, Гц |
с шагом кратным 1-2-3-5-8 |
|
Пределы допускаемой абсолютной погрешности измерений |
±^изм • 5ог + |
|
частоты маркером, Гц |
+ 0,0TSpan+0,TRBW)2) |
|
Максимальное значение встроенной полосы анализа сигналов, МГц: -опция S12 |
40 |
|
-опции H37A/B/D/E/G/K |
120 |
|
Спектральная плотность мощности фазовых шумов3), при отстройке, дБ, не более: - 10 кГц |
-108 |
|
- 100 кГц |
-110 |
|
- 1 МГц |
-118 |
|
- 10 МГц |
-129 |
|
Относительный уровень помех Dгарм, обусловленных гармоническими искажениями второго порядка, в диапазоне частот от 0,05 до 27 ГГ ц, дБ, не более |
-70 |
|
Относительный уровень помех Dимз, обусловленных интермодуляционными искажениями третьего порядка, | |
|
выраженный в виде точки пересечения третьего порядка (TOI)4), в диапазоне частот от 0,05 до 54 ГГц, дБ (1 мВт), | |
|
не менее |
13 |
|
Средний уровень собственных шумов5), в диапазоне частот, дБ (1 мВт)6), не более: | |
|
Для модификаций IFL4025A/B/D предусилитель выключен - от 2 МГц до 2,4 ГГц включ. |
-142 |
|
- св. 2,4 ГГц до 6 ГГц включ. |
-141 |
|
- св. 6 до 9 ГГц включ. |
-140 |
|
- св. 9 до 20 ГГц |
-138 |
Продолжение таблицы 3
|
1 |
2 |
|
предусилитель включен - от 2 МГц до 2,4 ГГц включ. |
-161 |
|
- св. 2,4 ГГц до 6 ГГц включ. |
-160 |
|
- св. 6 до 9 ГГц включ. |
-159 |
|
- св. 9 до 14 ГГц включ. |
-158 |
|
- св. 14 до 20 ГГц |
-156 |
|
Для модификаций IFL4025E/G/K предусилитель выключен - от 2 МГц до 6 ГГц включ. |
-140 |
|
- св. 6 ГГц до 9 ГГц включ. |
-138 |
|
- св. 9 до 21 ГГц включ. |
-136 |
|
- св. 21 до 32 ГГц включ. |
-135 |
|
- св. 32 до 40 ГГц включ. |
-133 |
|
- св. 40 до 44 ГГц включ. |
-130 |
|
- св. 44 до 50 ГГц включ. |
-126 |
|
- св. 50 до 54 ГГц предусилитель включен |
-123 |
|
- от 2 МГц до 9 ГГц включ. |
-159 |
|
- св. 9 ГГц до 14 ГГц включ. |
-156 |
|
- св. 14 до 32 ГГц включ. |
-154 |
|
- св. 32 до 40 ГГц включ. |
-152 |
|
- св. 40 до 44 ГГц включ. |
-148 |
|
- св. 44 до 50 ГГц включ. |
-145 |
|
- св. 50 до 54 ГГц |
-140 |
|
Максимальный уровень мощности входного сигнала7), дБ (1 мВт) Для модификаций IFL4025A/B/D |
27 |
|
Для модификаций IFL4025E/G/K |
25 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала8), дБ, не более: | |
|
для модификации IFL4025D - от 10 МГц до 20 ГГц для остальных модификаций |
±1,3 |
|
- от 10 МГц до 20 ГГц включ. |
±1,0 |
|
- св. 20 до 54 ГГц |
±1,9 |
|
Анализ сигналов с аналоговой модуляцией (опция S08) | |
|
Диапазон измерений коэффициента амплитудной модуляции (Кам), % |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений Кам при частоте модулирующего сигнала от 30 Гц до 1 МГц, % |
±(0,01 •Кам + 0,1) |
|
Диапазон измерений девиации частоты (Лf), Гц |
от 5 до 1-107 |
|
Пределы допускаемой абсолютной погрешности измерений Лf при частоте модулирующего сигнала от 20 Гц до 1 МГц, Гц |
±(0,02-Лf + 5) |
Продолжение таблицы 3___________________________________________________________
1) где T - количество лет с момента последней подстройки опорного кварцевого генератора, округленное в большую сторону (минимальное значение - 1);
2) где Fh3m - измеряемая частота, Г ц;
3) относительно мощности несущей 1 ГГц в полосе пропускания 1 Гц;
4) TOI = (2Ъсмес + Dимз)/2, где Lсмес - уровень входного сигнала смесителя, минус 15 дБ (1 мВт); при ослаблении входного аттенюатора 0 дБ и разнесением между тонами 100 кГц;
5) нормирован в форме спектральной плотности в полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ, простом или усредняющем детекторе, тип усреднения - логарифмический;
6) дБ (1 мВт) - децибел относительно 1 мВт;
7) на частоте от 50 МГц до верхнего предела частоты соответствующей модификации;
8) при отношении сигнал/шум не менее 20 дБ, выключенном предусилителе, установленной полосе пропускания 1 кГц и ослаблении входного аттенюатора 10 дБ
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Тип ВЧ разъема - модификации IFL4025A/B/D - модификация IFL4025E - модификации IFL4025G/K |
тип N (розетка) 3,5 мм (вилка) 2,4 мм (вилка) |
|
Масса (с встроенной батареей), кг, не более - модификации IFL4025A/B/D - модификации IFL4025E/G/K |
3,5 3,8 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
317 х 237 х 75 |
|
Напряжение питания от сети переменного тока с частотой 50 или 60 Гц, В |
от 220 до 240 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +20 до +30 от 30 до 80 от 86 до 106 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра InfosteraLuna |
IFL4025 (модификация по заказу) |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Сумка |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.43.162-008-01013173-2025 |
1 шт. |
|
Паспорт |
ПС 26.51.43.162-008-01013173-2025 |
1 шт. |
Сведения о методах измерений
приведены в пункте 6.5 «Тестирование характеристик» руководства по эксплуатации РЭ 26.51.43.162-008-01013173-2025.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
ТУ 26.51.43.162-008-01013173-2025 «Анализаторы спектра InfosteraLuna IFL4025. Технические условия».
