Трансформаторы тока ТОЛ 10 УТ2.1
| Номер в ГРСИ РФ: | 98613-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург |
|
98613-26: Описание типа
2026-98613-26.pdf
|
Скачать | 126.4 КБ |
Трансформаторы тока ТОЛ 10 УТ2.1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98613-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТОЛ 10 УТ2.1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1027 от
28.05.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 84a7523b-7d8a-2d0a-d0c9-cbe3694d12cb | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ОАО «СЗТТ», РОССИЯ, 620043, Свердловская область, г. Екатеринбург, ул. Черкасская, стр. 25
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки
(с 28.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98613-26: Описание типа
2026-98613-26.pdf
|
Скачать | 126.4 КБ |
Описание типа
Назначение
Трансформаторы тока ТОЛ 10 УТ2.1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока выполнены в виде опорной конструкции, имеют магнитопроводы, первичную и вторичные обмотки, залитые компаундом, который обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для крепления. Выводы вторичных обмоток расположены в нижней части литого блока.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполненная компаундом при заливке трансформаторов в форму.
Конструкция выводов вторичных обмоток для измерений предусматривает возможность пломбирования.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К средствам измерений данного типа относятся трансформаторы тока ТОЛ 10 УТ2.1 зав. № 786, 789, 1719, 1779, 4459, 6022, 6474, 6505, 6509, 6778, 6863, 6876, 6877, 6878, 6897, 6964, 6998, 7088, 7098, 7202, 7423, 7633, 13876, 33635, 51280, 76283, 2428А.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

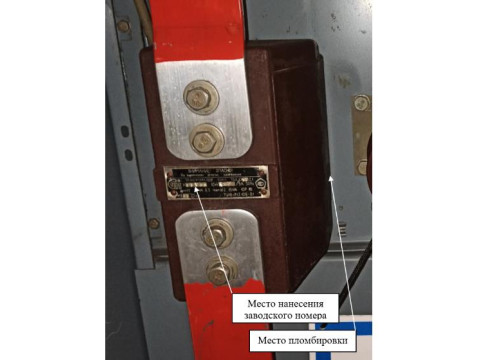

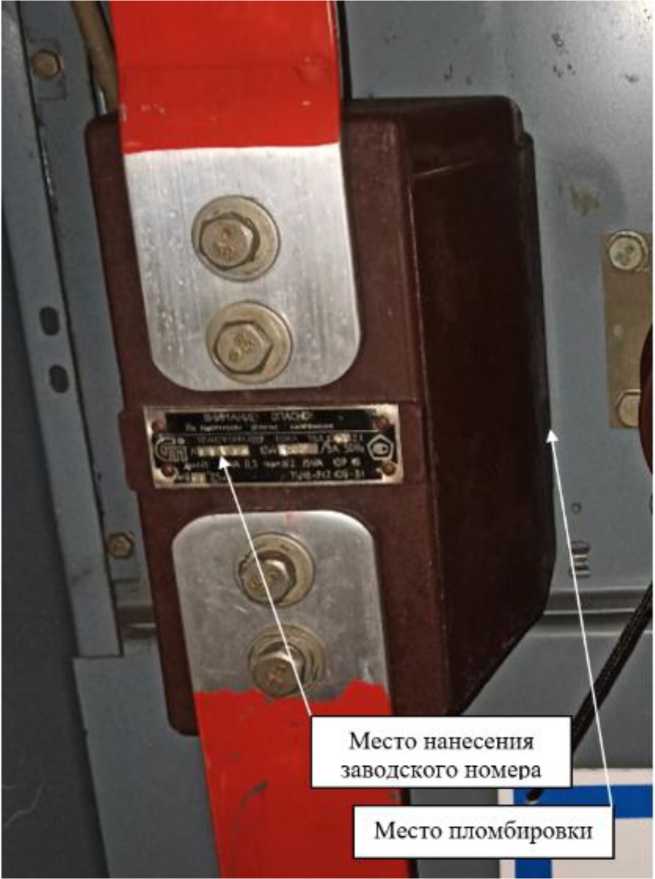

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1.1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |||
|
4459, 2428А |
33635 |
13876, 51280 |
786, 789, 1719,1779 | |
|
Номинальное напряжение, кВ |
10 |
10 |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
50 |
150 |
200 |
1500 |
|
Номинальный вторичный ток Ъном, А |
5 |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), БА |
10 |
10 |
10 |
10 |
Таблица 1.2 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |
|
6022, 6863, 6876, 6877, 6878, 6897, 6964, 6998, 7088, 7098, 76283 |
6474, 6505, 6509, 6778, 7202, 7423, 7633 | |
|
Номинальное напряжение, кВ |
10 |
10 |
|
Номинальный первичный ток 11ном, А |
300 |
600 |
|
Номинальный вторичный ток Ъном, А |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), БА |
10 |
10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТОЛ 10 УТ2.1 |
1 шт. |
|
Паспорт |
ТОЛ 10 УТ2.1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока.
