Мультиметры цифровые 34450A
| Номер в ГРСИ РФ: | 98615-26 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Мультиметры цифровые 34450A (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного тока, силы постоянного тока, сопротивления постоянного тока, напряжения переменного тока, силы переменного тока, частоты и электрической емкости.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98615-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Мультиметры цифровые | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | 34450A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1027 от
28.05.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | db614ff7-4ce5-027a-3fb4-61fa4036c8e3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Keysight Technologies Malaysia Sdn. Bhd., МАЛАЙЗИЯ, Bayan Lepas Free Industrial Zone, 11900 Penang
Поверка
| Методика поверки / информация о поверке |
РТ-МП-294-551-2026 ГСИ. Мультиметры цифровые 34450A. Методика поверки
(с 28.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98615-26: Описание типа
2026-98615-26.pdf
|
Скачать | 196.3 КБ | |
|
98615-26: Методика поверки
РТ-МП-294-551-2026
2026-mp98615-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Мультиметры цифровые 34450A (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного тока, силы постоянного тока, сопротивления постоянного тока, напряжения переменного тока, силы переменного тока, частоты и электрической емкости.
Описание
Мультиметры представляют собой многофункциональные измерительные приборы, конструктивно выполнены в виде моноблока в защищенном корпусе, питающиеся от сети переменного тока.
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП в цифровой код с низким уровнем шумов, последующей его математической обработке и отображении результатов измерений на OLED-дисплее.
Для проведения измерений мультиметры непосредственно подключают к измеряемой цепи. Для измерения напряжения и силы переменного тока в приборах использованы детекторы истинных среднеквадратических значений. Измеренные значения отображаются на 5,5-разрядном дисплее, имеющем основную и вспомогательную цифровые шкалы, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.
Управление процессами измерений осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на дисплее в цифровом виде. Мультиметры позволяют проводить математическую обработку результатов измерений. Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью интерфейсов USB, RS-232 и GPIB.
На передней панели мультиметров расположены: выключатель питания, многофункциональный цифровой OLED-дисплей, клавиатура, входные разъемы.
На задней панели мультиметров расположены: разъемы интерфейсов GPIB, RS-232, USB HOST, предохранитель, клемма заземления, разъем сетевого кабеля.
К средствам измерений данного типа относятся мультиметры с заводскими номерами 300566, 300567, 300568, 300569, 300570, 300571, 300572, 300573, 300574, 300575, 300576, 300577, 300578, 300579, 300580, 300581, 300582, 300583, 300584, 300585, 300586, 300587, 300588,300589, 300590.
Нанесение знака поверки на мультиметры не предусмотрено.
Общий вид мультиметров представлен на рисунке 1.
Для предотвращения несанкционированного доступа к внутренним частям мультиметра осуществляется пломбировка путём установки крепежных винтов в местах, указанных на рисунке 2, предотвращающых открывание корпуса мультиметра.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на верхнюю часть корпуса мультиметров в месте, указанном на рисунке 3.

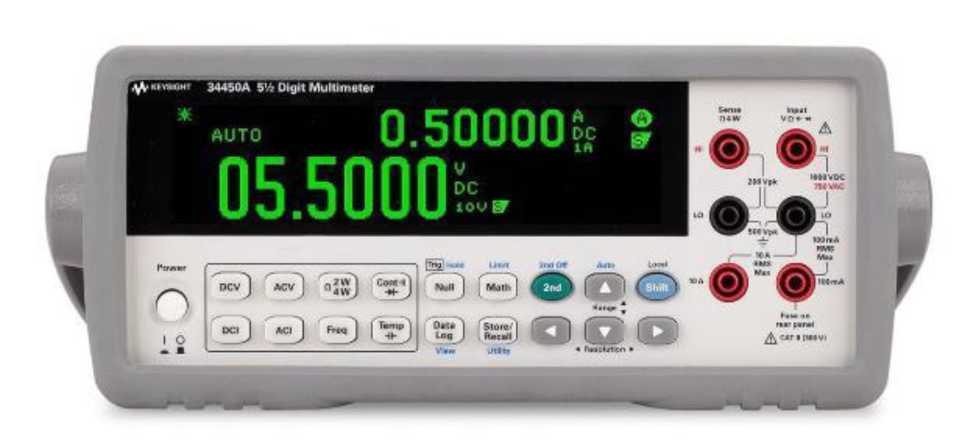

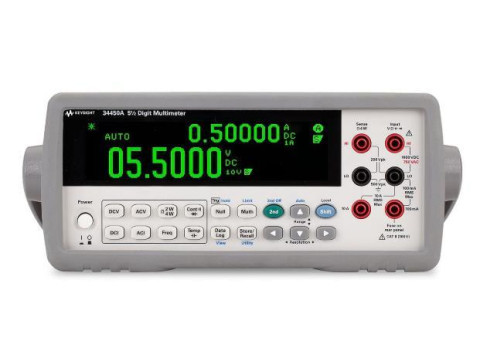

Рисунок 1 - Общий вид средства измерений (вид передней панели)
Место пломбирования от несанкционированного доступа

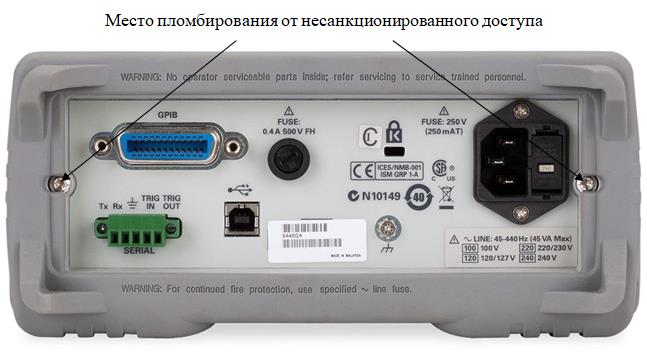

Рисунок 2 - Схема пломбирования от несанкционированного доступа
Место нанесения заводского номера

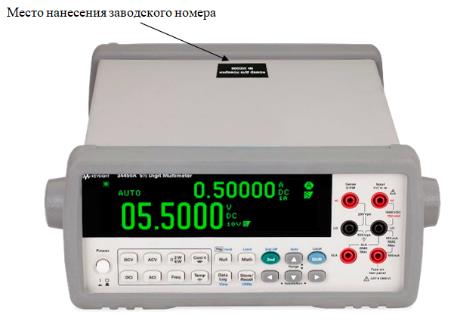

Рисунок 3 - Место нанесения заводского номера
Программное обеспечение
Встроенное ПО реализовано аппаратно, установлено фиксировано на внутренний микропроцессор и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. Влияние ПО на метрологические характеристики учтено при их нормировании. ПО недоступно для изменения пользователем.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
34450A Digital Multimeter Firmware |
|
Номер версии (идентификационный номер ПО), не ниже |
01.03-01.02 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного тока
|
Предел измерений |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока |
|
100 мВ |
±(1,8- 10-4 •Озм1) + 0,8-Ю^Ор2)) мВ |
|
1 В |
±(1,5-10—4-0™ + 0,5-10-4-0р) В |
|
10 В | |
|
100 В | |
|
1000 В |
1) иизм - измеренное мультиметром значение напряжения постоянного тока, мВ (В)
2) ипр - значение предела измерений напряжения постоянного тока, мВ (В)
Таблица 3 - Метрологические характеристики в режиме измерений напряжения переменного тока
|
Частота |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока в зависимости от предела измерений | |
|
100 мВ |
от 1 до 750 В | |
|
от 20 до 45 Гц включ. |
±(10-2-иизм1) + 10—^ипр2)) мВ |
±(10-2-иизм + 10-3-ипр) В |
|
от 45 Гц до 10 кГц включ. |
±(0,240—2 •иизм + 10-^ ипр) мВ |
±(0,2-10-2-иизм + 10-3-ипр) В |
|
от 10 до 30 кГц включ. |
±(1,5-10—2 - иизм + 0,3-10—2 • ипр) мВ |
±(1,5-10-2-иизм + 0,3-10-2-ипр) В |
|
от 30 до 100 кГц включ. |
±(3-10-2 •иизм + 0,3-10—2-ипр) мВ |
±(3-10-2-иизм + 0,3-10-2-ипр) В |
|
1) иизм - измеренное мультиметром значение напряжения переменного тока, мВ (В) 2) ипр - значение предела измерений напряжения переменного тока, мВ (В) | ||
Таблица 4 - Метрологические характеристики в режиме измерений силы постоянного тока
|
Предел измерений |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока |
|
100 мкА |
±(5-10-4-1изм + 1,5-10-4-1пр) мкА |
|
1 мА |
±(5-10-4-1изм + 0,7-10-4-1пр) мА |
|
10 мА |
±(5-10-4-1изм + 1,5-10-4-1пр) мА |
|
100 мА |
±(5-10-4-1изм + 0,7-10-4-1пр) мА |
|
1 А |
±(10-3-1изм + 1,5- 10-4-1пр) А |
|
10 А |
±(2,5- 10-3-1изм + 0,7-10-4-1пр) А |
|
1) 1пр - значение предела измерений силы постоянного тока, мкА (мА, А) 2) 1изм - измеренное мультиметром значение силы постоянного тока, мкА (мА, А) | |
Таблица 5 - Метрологические характеристики в режиме измерений силы переменного тока
|
Дапазон измерений |
Частота |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, мА, А |
|
от 10 мА до 10 А |
от 20 до 44 Гц включ. |
±(1,5-10-2-1изм + 10-3-1пр) |
|
от 45 Гц до 1 кГц включ. |
±(0,5-10-2-1изм + 10-3-1пр) | |
|
св. 1 до 10 кГц включ. |
±(2-10-2-1изм + 0,2-10-3-1пр) | |
|
1) 1пр - значение предела измерений силы переменного тока, мА (А) 2) 1изм - измеренное мультиметром значение силы переменного тока, мА (А) | ||
Таблица 6 - Метрологические характеристики в режиме измерений сопротивления постоянного
тока
|
Предел измерений |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока, Ом, кОм, МОм |
|
100 Ом |
±(5-10—4 -Ешм + 0,8-10-4 •Ипр) |
|
1 кОм | |
|
10 кОм |
±(5-10-4-Киз« + 0,5- 10-4/Ипр) |
|
100 кОм | |
|
1 МОм |
±(6-10-4-RB3M + 0,5- 10-4/Ипр) |
|
10 МОм |
±(2,5 40—3 •Иизм + 0,5- 10-4/Ипр) |
|
100 МОм |
±(240—2^изм + 0,5^10-4/Ипр) |
|
1) R-изм - измеренное мультиметром значение сопротивления постоянного тока, Ом (кОм, МОм) 2) Rпр - значение предела измерений сопротивления постоянного тока, Ом (кОм, МОм) | |
Таблица 7 - Метрологические характеристики в режиме измерения частоты
|
Диапазон измерений |
Значение напряжения переменного тока |
Пределы допускаемой основной абсолютной погрешности измерений частоты, Гц, кГц |
|
от 20 Гц до 300 кГц включ. |
от 100 мВ до 750 В |
±(240—4Тизм + 3-10-2-Fm,) |
|
1) Fизм - измеренное мультиметром значение частоты, Гц (кГц) 2) Fпр - верхнее значение диапазона измерений частоты, Гц (кГ ц) | ||
Таблица 8 - Метрологические характеристики в режиме измерений электрической емкости
|
Предел измерений |
Пределы допускаемой абсолютной погрешности измерений электрической емкости, нФ, мкФ, мФ |
|
1 нФ |
Не нормируется |
|
10 нФ |
±(10-2<изм + 0,5-10-2-Спр) |
|
100 нФ | |
|
1 мкФ | |
|
10 мкФ | |
|
100 мкФ | |
|
1 мФ | |
|
10 мФ |
±(240-2<изм + 0,540-2-Сщ») |
1) Сизм - измеренное мультиметром значение электрической емкости, нФ (мкФ, мФ)
2) Спр - значение предела измерений электрической емкости, нФ (мкФ, мФ)
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
100; 120/127; 220/230; 240 |
|
- частота переменного тока, Гц |
от 45 до 66; от 360 до 440 |
|
Габаритные размеры, мм, не более | |
|
- длина |
304 |
|
- ширина |
262 |
|
- высота |
104 |
|
Масса, кг, не более |
3,75 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +18 до +28 |
|
- атмосферное давление, кПа |
от 98 до 105 |
|
- относительная влажность, %, не более |
80 |
аблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
11000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мультиметр цифровой |
34450A |
1 шт. |
|
Сетевой кабель питания |
_ |
1 шт. |
|
Кабели измерительные |
_ |
1 комплект |
|
Кабель USB |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Практика измерений и источники погрешностей» документа «Мультиметры цифровые 34450A. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18.08.2023 №1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 01.10.2018 №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17.03.2022 №668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Росстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26.09.2022 №2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической ёмкости».
