98618-26: FSV3030 Анализаторы спектра - Производители, поставщики и поверители

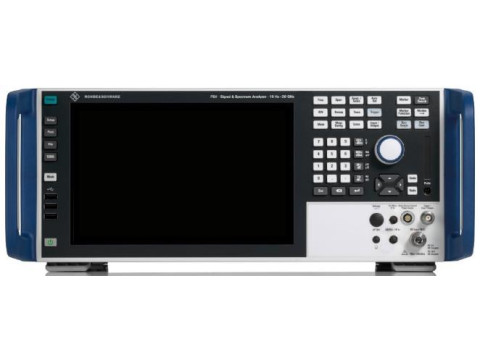

Анализаторы спектра FSV3030

Номер в ГРСИ РФ: 98618-26
Производитель / заявитель: Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
Скачать
98618-26: Описание типа
2026-98618-26.pdf
Скачать 173.3 КБ
98618-26: Методика поверки РТ-МП-183-441-2026
2026-mp98618-26.pdf
Скачать 3.9 MБ
Нет данных о поставщике
Поверка
Анализаторы спектра FSV3030 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Анализаторы спектра FSV3030 (далее - анализаторы) предназначены для измерений амплитудно-частотных параметров спектральных составляющих радиотехнических сигналов.

Информация по Госреестру

Основные данные
Номер по Госреестру 98618-26
Наименование Анализаторы спектра
Модель FSV3030
Приказы
1027 от 28.05.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Единичное
Идентификатор записи ФИФ ОЕИ 5d0a3b37-1e2e-4314-ed38-e27585133a0e
Испытания
Дата Модель Заводской номер
29.04.2026 300548
29.04.2026 300549
29.04.2026 300550
29.04.2026 300551
29.04.2026 300552
29.04.2026 300553
29.04.2026 300554
29.04.2026 300555
29.04.2026 300556
29.04.2026 300557
Производитель / Заявитель

Rohde & Schwarz GmbH & Co.KG, ГЕРМАНИЯ, Muhldorfstrasse 15, 81671 Munchen; Производственная площадка: Rohde & Schwarz zаvod Vimperk, s.r.o., ЧЕХИЯ, Spidrova 49, 38501 Vimperk

Поверка

Методика поверки / информация о поверке
РТ-МП-183-441-2026 ГСИ. Анализаторы спектра FSV3030. Методика поверки (с 28.05.2026)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Анализаторы спектра FSV3030 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

98618-26: Описание типа
2026-98618-26.pdf
Скачать 173.3 КБ
98618-26: Методика поверки РТ-МП-183-441-2026
2026-mp98618-26.pdf
Скачать 3.9 MБ

Описание типа

Назначение

Анализаторы спектра FSV3030 (далее - анализаторы) предназначены для измерений амплитудно-частотных параметров спектральных составляющих радиотехнических сигналов.

Описание

Конструктивно анализаторы выполнены в виде моноблока, на передней панели которого расположены органы управления, входной высокочастотный разъем и жидкокристаллический цветной дисплей. На задней панели расположены входы и выходы опорных частот, входы и выходы синхронизации, выход сигнала промежуточной частоты (ПЧ). Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам LAN и GPIB.

Принцип действия анализаторов основан на гетеродинном переносе исследуемого сигнала на ПЧ и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. В низкочастотной области предусмотрена непосредственная подача сигнала на АЦП в обход смесителя. В высокочастотной области подавление зеркального канала приема осуществляется с помощью перестраиваемого фильтра на резонаторах из железо-иттриевого граната (ЖИГ-фильтра). Информация о сигнале, полученная в блоке цифровой обработки, выводится на экран анализатора в виде спектрограмм и цифровых значений.

К настоящему типу средства измерений относятся анализаторы с серийными номерами 300548, 300549, 300550, 300551, 300552, 300553, 300554, 300555, 300556, 300557.

Анализаторы имеют следующие опции:

B4 - кварцевый опорный генератор повышенной точности;

B5 - плата дополнительных интерфейсов (выход ПЧ; интерфейс GPIB);

B10 - управление внешним генератором по интерфейсу LAN;

B25 - электронный аттенюатор с шагом 1 дБ;

K9 - поддержка преобразователей мощности;

K40 - измерение фазового шума.

Нанесение знака поверки на средство измерений не предусмотрено.

Конструкция анализатора обеспечивает ограничение доступа к узлам настройки (регулировки) в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование произведено методом нанесения наклейки, закрывающей головку винта на задней панели.

Серийный номер в формате шестизначного цифрового обозначения, состоящего из арабских цифр, однозначно идентифицирующий каждый экземпляр средств измерений, напечатанный типографским способом, нанесен методом наклейки на заднюю панель анализатора.

Общий вид средства измерений приведен на рисунках 1 и 2.

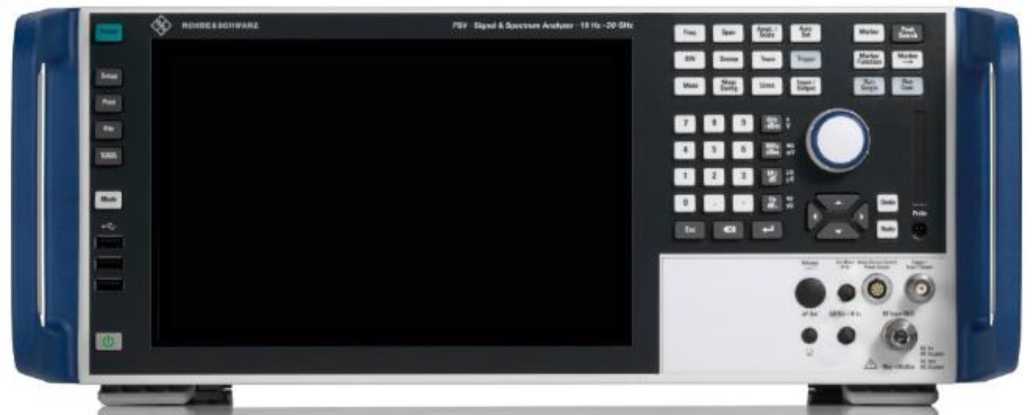

Рисунок 1 - Общий вид средства измерений

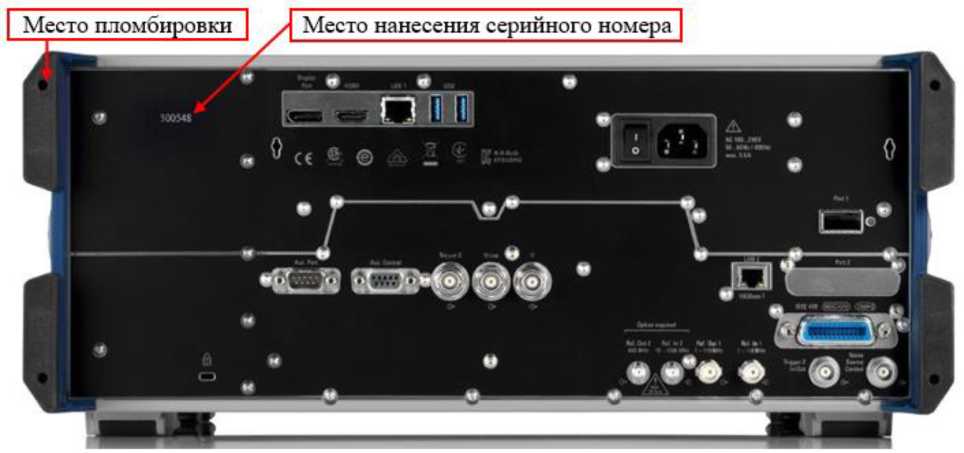

Рисунок 2 - Вид задней панели

Программное обеспечение

Программное обеспечение «FW FSV3000» (далее - ПО) предназначено для управления режимами работы анализаторов, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. ПО предназначено исключительно для работы с измерительно-вычислительной платформой анализаторов и не может быть использовано отдельно от нее.

Идентификация версии ПО осуществляется визуально при отображении номера версии на экране анализатора через меню, а также удаленно посредством команд SCPI. Производителем не предусмотрены иные способы идентификации программного обеспечения.

ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик анализаторов за пределы допускаемых значений.

Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «низкий» в соответствии с рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW FSV3000

Номер версии (идентификационный номер) ПО, не ниже

2.40

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон частот, Гц

от 10 до 30^ 109

Номинальное значение частоты выхода опорного кварцевого генератора, МГц

10

Пределы допускаемой относительной погрешности частоты опорного генератора 5ог

±Г10-7

Минимальное разрешение частотомера R, Гц

0,001

Пределы допускаемой абсолютной погрешности измерений частоты в режиме частотомера, Гц

±(5ог • Гизм + R)1)

Диапазон полос обзора, Гц

0; от 10 до 30^ 109

Спектральная плотность мощности фазовых шумов на частоте 1 ГГ ц, при отстройке от несущей, дБ относительно уровня несущей, не более

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

-91

-101

-107

-115

-135

Номинальные значения полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом 1-2-3-5, Гц

от 1 до 107

Номинальные значения полосы пропускания видеофильтра с шагом 1-2-3-5, Гц

от 1 до 107

Диапазон установки опорного уровня, дБ (1 мВт)2)

от -130 до +30

Средний уровень собственных шумов3), в диапазоне частот, дБ (1 мВт), не более

20 Гц

100 Гц

1 кГц

от 9 до 100 кГц не включ.

от 0,1 до 1 МГц не включ.

от 1 МГц до 1 ГГц не включ.

от 1 до 3 ГГ ц не включ.

от 3 до 6 ГГ ц не включ.

от 6 до 7,5 ГГц включ.

св. 7,5 до 15 ГГц включ.

св. 15 до 26,5 ГГц включ.

св. 26,5 до 30 ГГц

-100

-110

-120

-135

-145

-151

-149

-147

-145

-148

-145

-143

Диапазон и шаг перестройки аттенюатора СВЧ, дБ

от 0 до 75 через 1

Диапазон и шаг перестройки электронного аттенюатора для частот до 7,5 ГГц, дБ

от 0 до 25 через 1

Продолжение таблицы 2

1

2

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц при ослаблении аттенюатора СВЧ 10 дБ, дБ

±0,2

Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц в диапазоне частот, при ослаблениях аттенюатора СВЧ 10, 20, 30, 40 дБ, дБ, не более от 20 Гц до 9 кГц не включ.

от 9 кГц до 10 МГц не включ.

от 10 МГц до 3,6 ГГц не включ.

от 3,6 до 7,5 ГГц включ.

св. 7,5 до 13,6 ГГц включ.

св. 13,6 до 30 ГГц

±1,0 ±0,5 ±0,3 ±0,5 ±1,5 ±2,0

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за переключения ослабления аттенюатора СВЧ на частоте 64 МГц относительно ослабления 10 дБ, дБ

±0,2

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за переключения полосы пропускания фильтров относительно полосы пропускания 10 кГц, дБ

±0,1

Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ), в диапазоне измерений от 0 до минус 70 дБ относительно опорного уровня, дБ

±0,12

Относительный уровень помех Dимз, обусловленных интермодуляционными искажениями третьего порядка, выраженный в виде точки пересечения третьего порядка (TOI), при входном уровне минус 15 дБ (1 мВт) и разнесении между тонами 10 кГц в диапазоне частот от 0,01 до 30 ГГц, дБ (1 мВт), не менее

15

Уровень подавления каналов приема зеркальных частот, промежуточных частот, в диапазоне частот от 0,02 до 30 ГГц, дБ относительно несущей, не более

-80

Уровень остаточных сигналов комбинационных частот, в диапазоне частот, дБ (1 мВт), не более от 1 МГц до 7,5 ГГц включ.

св. 7,5 до 30 ГГц

-103

-100

КСВН входа (аттенюатор СВЧ 10 дБ), в диапазоне частот, не более от 10 МГц до 3,5 ГГц включ.

св. 3,5 до 18 ГГц включ.

св. 18 до 26,5 ГГц включ.

св. 26,5 до 30 ГГц

1,5

2,0

2,2

2,5

1) где Fизм - измеряемая частота, Гц;

2) дБ (1 мВт) - децибел относительно 1 мВт;

3) нормирован в форме спектральной плотности в полосе пропускания 1 Гц при ослаблении аттенюатора СВЧ 0 дБ, детекторе выборки, тип трассы - усреднение, тип усреднения - логарифмический

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Разъем СВЧ входа

3,5 мм, «вилка»

Условия эксплуатации:

-температура окружающей среды, C

-относительная влажность воздуха, %

от +20 до +30 от 40 до 90

Масса, кг, не более

16

Габаритные размеры (ширинахвысотахглубина), мм

462x197x417

Напряжение питания от сети переменного тока, В

от 100 до 240

Частота питания от сети переменного тока, Гц

от 50 до 60

Потребляемая мощность, Вт, не более

300

Время прогрева, мин

30

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор спектра

FSV3030

1 шт.

Опция кварцевого опорного генератора повышенной точности

B4

1 шт.

Опция платы дополнительных интерфейсов (выход ПЧ; интерфейс GPIB)

B5

1 шт.

Опция управления внешним генератором по интерфейсу LAN

B10

1 шт.

Опция электронного аттенюатора с шагом 1 дБ

B25

1 шт.

Опция поддержки преобразователей мощности

K9

1 шт.

Опция измерения фазового шума

K40

1 шт.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в разделе 7 «Измерения и результаты» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц».
