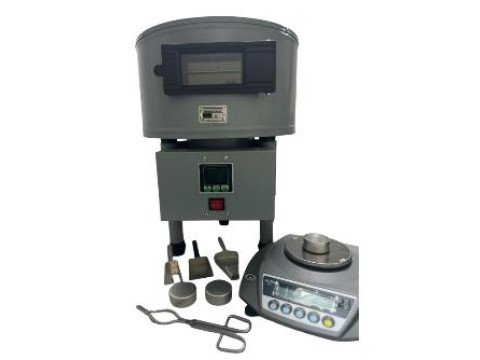

Установки воздушно-тепловые для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ
| Номер в ГРСИ РФ: | 98620-26 |
|---|---|
| Производитель / заявитель: | Индивидуальный предприниматель Мелкумян Арман Карленович, г. Ростов-на-Дону |
Установки воздушно-тепловые для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ (далее - установки) предназначены для измерений массовой доли влаги (влажности) в зерне, зернопродуктах и семенах масличных культур.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98620-26 | |||||||||
| Действует | по 01.06.2031 | |||||||||
| Наименование | Установки воздушно-тепловые для измерений влажности зерна и зернопродуктов | |||||||||
| Модель | СЭШ-10ЭМ | |||||||||
| Приказы |
№1058 от
01.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 20742496-a3f0-ac9c-e250-57b163b79165 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ИП Мелкумян А.К., РОССИЯ, 344025, г. Ростов-на-Дону, ул. 45-я линия, д. 1 Д
Поверка
| Методика поверки / информация о поверке |
МП 47-241(243)-2025 ГСИ. Установки воздушно-тепловые для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ. Методика поверки.
(с 01.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98620-26: Описание типа
2026-98620-26.pdf
|
Скачать | 119.5 КБ | |
|
98620-26: Методика поверки
МП 47-241(243)-2025
2026-mp98620-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Установки воздушно-тепловые для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ (далее - установки) предназначены для измерений массовой доли влаги (влажности) в зерне, зернопродуктах и семенах масличных культур.
Описание
Принцип работы установки основан на термогравиметрическом (воздушно-тепловом) методе измерений массовой доли влаги, а именно на измерении массы образца анализируемого вещества до и после его высушивания с последующим расчетом значений массовой доли влаги.
Установка представляет собой совокупность средств измерений и вспомогательных устройств, функционально объединенных для выполнения измерений.
В состав установки входят: сушильная камера с микропроцессорным терморегулятором для установления режимов поддержания температуры и блоком вентилирования для обеспечения равномерности сушки; размалывающее устройство; весы; бюксы; комплект вспомогательных устройств и принадлежностей.
Сушильная камера представляет собой конструкцию цилиндрической формы с вращающимся столом для размещения бюкс с пробами измеряемого материала. Вращающийся стол разделен перегородками на 5 секций.
На передней панели сушильной камеры установки расположены: пульт управления (терморегулятор с цветным дисплеем и тремя кнопками управления), дверца сушильной камеры и тумблер включения.
Общий вид установок представлен на рисунке 1.
Общий вид шильдика с указанием мест нанесения знака утверждения типа и нанесения заводского номера представлен на рисунке 2.

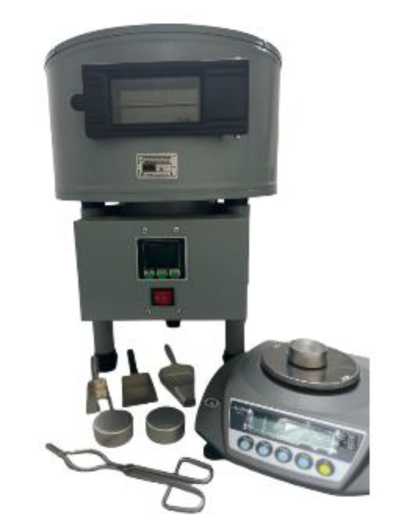

Рисунок 1 - Общий вид установок воздушно-тепловых для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ
Место нанесения знака утверждения типа

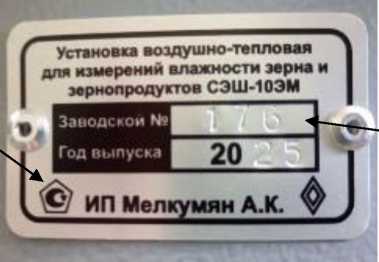

Рисунок 2 - Общий вид шильдика с указанием мест нанесения знака утверждения типа и заводского номера
Место нанесения заводского номера
Пломбирование установок не предусмотрено.
Нанесение знака поверки на установки не предусмотрено.
Заводской номер в цифровом формате и год выпуска указываются набивным способом на шильдике, который размещен на корпусе сушильной камеры установки.
Программное обеспечение
Установки имеют встроенное программное обеспечение (далее - ПО), которое записывается в энергозависимую память установки при выпуске из производства и не может быть изменено в процессе эксплуатации.
Метрологически значимая часть ПО размещается в микросхемах, которые имеют защиту от доступа и изменений. Метрологически значимая часть ПО выполняет функцию контроля и поддержания температуры, отсчета времени высушивания. Обновление метрологически значимой части ПО не предусмотрено.
Метрологически незначимая часть ПО относится к внешнему виду меню настроек и не влияет на метрологические характеристики.
Влияние ПО на метрологические характеристики учтено при их нормировании. Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СЭШ-10ЭМ |
|
Номер версии (идентификационный номер) ПО |
v-1.X* |
|
Цифровой идентификатор ПО |
- |
|
*«Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли влаги (влажности), % |
от 5 до 45 |
|
Пределы допускаемой абсолютной погрешности измерений массовой доли влаги (влажности), %: - в поддиапазоне от 5 % до 25 % включ. - в поддиапазоне св. 25 % до 45 % |
±0,5 ±1,0 |
|
Диапазон установления рабочей температуры, °С |
от +105 до +150 |
|
Пределы допускаемой абсолютной погрешности установления рабочей температуры, °С |
±2,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нестабильность поддержания температуры в рабочей зоне, °С |
±2,0 |
|
Габаритные размеры, мм, не более: - высота |
530 |
|
- ширина |
360 |
|
- длина |
370 |
|
Масса, кг, не более |
20,0 |
|
Потребляемая мощность, Вт, не более |
1300 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
16000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации в центре листа типографским способом и фотохимическим способом на шильдике, который размещен на корпусе сушильной камеры установки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка воздушно-тепловая для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ в составе: | ||
|
Воздушно-тепловая сушильная камера с терморегулятором |
- |
1 шт. |
|
Устройство для размола продукта (лабораторная мельница типа ЛЗМ)* |
- |
1 шт. |
|
Весы неавтоматического действия по ГОСТ OIML R 76-1, с пределами допускаемой абсолютной погрешности не более ±0,01 г* |
- |
1 шт. |
|
Бюксы металлические |
- |
10 шт. |
|
Бюксы сетчатые* |
- |
5 шт. |
|
Эксикатор* |
- |
1 шт. |
|
Комплект сит* |
- |
1 шт. |
|
Щипцы |
- |
1 шт. |
|
Охладитель* |
- |
1 шт. |
|
Руководство по эксплуатации |
28.93-004-0081647719-2025 РЭ |
1 экз. |
|
* Поставляются по отдельному заказу | ||
Сведения о методах измерений
приведены в пункте 2.2 «Использование по назначению» руководства по эксплуатации 28.93-004-0081647719-2025 РЭ «Установка воздушно-тепловая для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений массовой доли, массовой (молярной) концентрации воды в твёрдых и жидких веществах и материалах, утвержденная Приказом Росстандарта от 14.04.2026 № 732 «Об утверждении Государственного первичного эталона единиц массовой доли, массовой (молярной) концентрации воды в твёрдых и жидких веществах и материалах и Государственной поверочной схемы для средств измерений массовой доли, массовой (молярной) концентрации воды в твёрдых и жидких веществах и материалах»
ГОСТ 9404-88 Мука и отруби. Метод определения влажности
ГОСТ 10856-96 Семена масличные. Метод определения влажности
ГОСТ 13586.5-2015 Зерно. Метод определения влажности
ГОСТ 26312.7-88 Крупа. Метод определения влажности
ТУ 28.93-004-0081647719-2025 «Установки воздушно-тепловые для измерений влажности зерна и зернопродуктов СЭШ-10ЭМ. Технические условия»
