Хроматографы газовые специализированные МАГ КС 50.360-000-02

Назначение

Хроматографы газовые специализированные МАГ КС 50.360-000-02 (далее -хроматографы) предназначены для измерений массовой концентрации серосодержащих компонентов: сероводорода, тиолов (меркаптанов) с числом углеродных атомов С1 - С4 и карбонилсульфида в природном газе в соответствии с ГОСТ 34723-2021«Газ природный. Определение серосодержащих компонентов методом газовой хроматографии» с последующим расчётом содержания общей и меркаптановой серы.

Описание

Принцип действия хроматографов основан на разделении серосодержащих компонентов анализируемой пробы на хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой колонки и подвижной фазой - газом-носителем с последующим детектированием.

Хроматограф состоит из следующих блоков:

- блок аналитический в составе:

детектор по теплопроводности (ДТП);

электро-химический детектор (ЭХД)

система хроматографических колонок;

устройство ввода пробы: кран-дозатор газовых проб

- блок газового питания;

- блок электроники;

- блок питания;

- блок управления;

- клеммная колодка для подключения внешних электрических цепей;

- обогреваемые газовые вводы (опционально);

- сенсорный ЖК дисплей и панель светодиодов (опционально).

К хроматографам газовым специализированным МАГ КС 50.360-000-02 относятся хроматографы МАГ модели КС 50.360-000-02, которые выпускаются в двух исполнениях:

Исполнение 1 - взрывозащищенное (промышленное);

Исполнение 2 - невзрывозащищенное (лабораторное).

Хроматографы во взрывозащищенном (промышленном) исполнении представляют собой моноблочную конструкцию в корпусе из алюминиевого сплава.

Хроматографы в невзрывозащищенном (лабораторном) исполнении представляют собой моноблочную конструкцию в стальном корпусе.

Каждый экземпляр хроматографа имеет серийный номер в виде цифрового обозначения, состоящего из арабских цифр, нанесенного ударным методом на табличку (шильдик), изготавливаемую фотохимическим методом печати на металле, обеспечивающим прочтение и сохранность информации в процессе эксплуатации. Пример записи серийного номера хроматографа: № 111111. Номер исполнения хроматографа указывается на шильдике под наименованием хроматографа.

Нанесение знака поверки на хроматограф не предусмотрено.

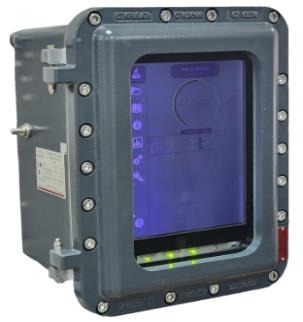

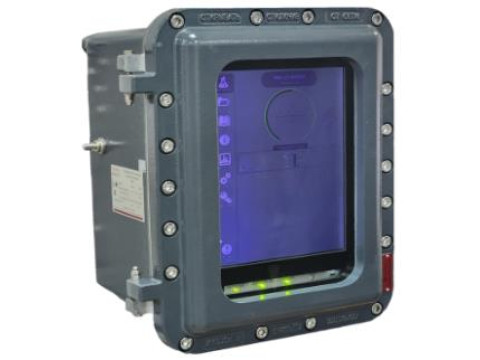

Общий вид, место нанесения серийного номера и знака утверждения типа хроматографов исполнения 1 с сенсорным ЖК дисплеем и панелью светодиодов приведены на рисунке 1.

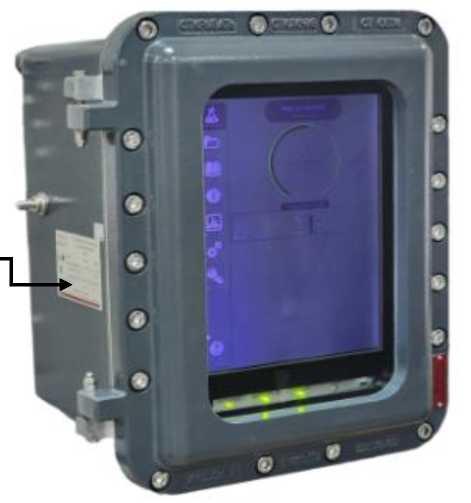

Общий вид, место нанесения серийного номера и знака утверждения типа хроматографов исполнения 1 без сенсорного ЖК дисплея и панели светодиодов приведены на рисунке 2.

Схема пломбирования хроматографов исполнения 1 от несанкционированного доступа представлена на рисунке 3. Пломбирование хроматографа осуществлено с применением пломбы-наклейки.

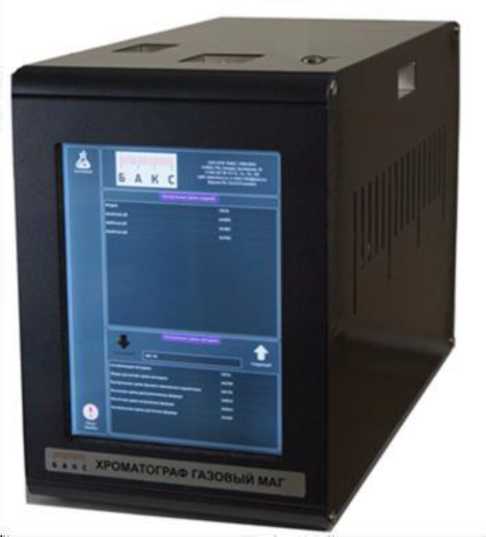

Общий вид хроматографов исполнения 2 с сенсорным ЖК дисплеем приведен на рисунке 4.

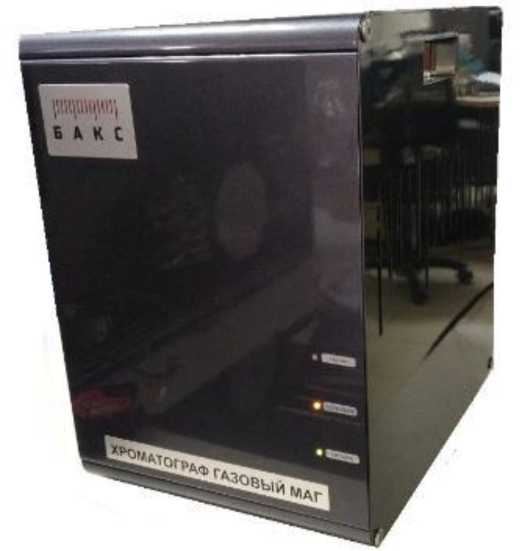

Общий вид хроматографов исполнения 2 с панелью светодиодов и без сенсорного ЖК дисплея приведен на рисунке 5.

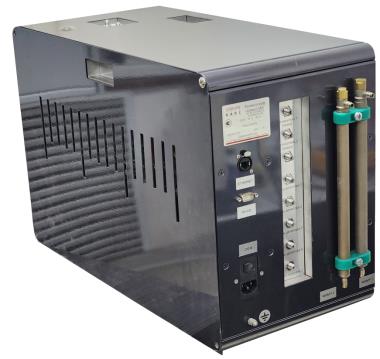

Место нанесения серийного номера и знака утверждения типа на хроматографы исполнения 2 приведено на рисунке 6.

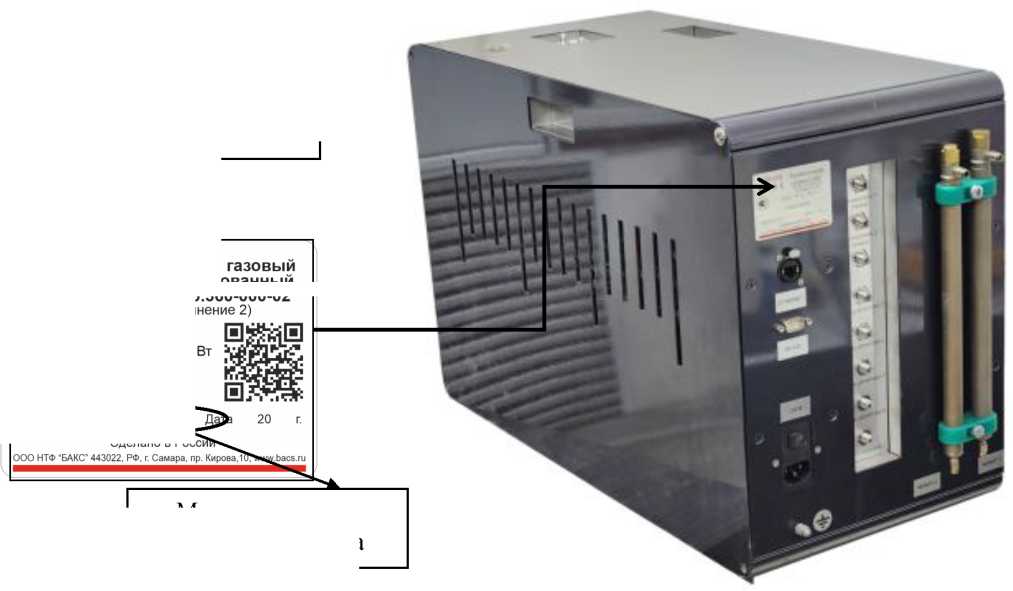

Схема пломбировки хроматографов исполнения 2 от несанкционированного доступа представлена на рисунке 7. Пломбирование хроматографа осуществлено с применением пломбы-наклейки.

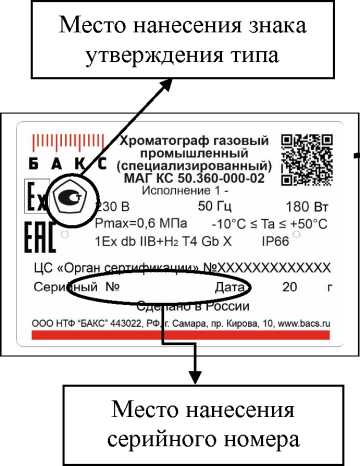

Место нанесения знака

утверждения типа

1111111111111 Ilf Хроматограф газовый

• промышленный С (специализированный)

МАГ КС 50.360-000-02

Исполнение 1 -

ER[

230 В

Ртах=0,6 МПа

50 Гц

180 Вт

-10°С < Та < +50°С

1Ех db IIB+H2 Т4 Gb X IP66

ЦС «Орган сертификации» №ХХХХХХХХХХХХХ

Серийный^е

Сделано в России

20

ООО НТ» -БАКС' 443022, РФ,

Самара, пр. Кирова, 10, www.bacs.ru

Место нанесения серийного номера

Рисунок 1 - Общий вид, место нанесения серийного номера и знака утверждения типа на хроматографы исполнения 1 с сенсорным ЖК дисплеем и панелью светодиодов

Рисунок 2 - Общий вид, место нанесения серийного номера и знака утверждения типа на хроматографы исполнения 1 без сенсорного ЖК дисплея и панели светодиодов

Рисунок 3 - Место пломбирования от несанкционированного доступа хроматографов исполнения 1

Место пломбирования

Рисунок 4 - Общий вид хроматографов исполнения 2 с сенсорным ЖК дисплеем

Рисунок 5 - Общий вид хроматографов исполнения 2 с панелью светодиодов

Место нанесения знака

утверждения типа

Серийный^№

Сделано в

Место нанесения серийного номера

Рисунок 6 - Место нанесения серийного номера и знака утверждения типа на хроматографы исполнения 2

специализированным МАГ КС 50.360-000-02

230 В 50 Гц 180

Pmax=0,6 МРа

Место пломбирования

Рисунок 7 - Место пломбирования от несанкционированного доступа хроматографов исполнения 2

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) «Анализатор» хроматографов предназначено для сбора, обработки, хранения и представления результатов хроматографических измерений и функционирует в среде встроенного программируемого логического контроллера хроматографа.

Встроенное ПО выполняет следующие функции:

- управление хроматографом;

- настройка программы, обработка данных в реальном времени и управление хроматографом;

- формирование и математическая обработка хроматограмм;

- вычисление результатов градуировки и результатов измерений массовой концентрации серосодержащих компонентов с формированием отчета;

- удаленный контроль, сбор, обработка, хранение и защита результатов измерений;

- проведение диагностических проверок отдельных блоков и узлов прибора и прибора в целом;

- идентификация и регламентация прав доступа.

К метрологически значимой части ПО СИ относятся:

- динамические библиотеки, в которых проводят вычисления;

- конфигурационные блоки настроек методики анализа, в которых описываются порядок и алгоритм вычислений.

Метрологические характеристики хроматографов нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.

ПО сертифицировано в ФГУП «ВНИИМ им. Д.И. Менделеева» (Сертификат соответствия № ПО ИМ-01-2024 «Анализатор», версия v.02.03, расчетный модуль версии 0x079FA439 от 07 февраля 2024 г.» по ГОСТ 34723-2021).

аблица 1 - Идентификационные данные ПО средства измерений

Технические характеристики

Таблица 2 - Метрологические характеристики хроматографов

Окончание таблицы 2

* Соответствует границам относительной погрешности при доверительной вероятности

Р=0,95

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта методом компьютерной графики и на табличку (шильдик) хроматографа фотохимическим методом печати на металле.

Комплектность

Таблица 5 - Комплектность хроматографов

Сведения о методах измерений

приведены в документе КС 50.360-000-02 РЭ «Хроматограф газовый специализированный МАГ КС 50.360-000-02. Руководство по эксплуатации», раздел 1 «Описание и работа».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 г. № 2315 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах

ТУ 4215-015-21189467-2011 «Хроматограф газовый промышленный МАГ моделей КС 50.310-000, КС 50.310-000-01, КС 50.360-000, КС 50.360-000-01, КС 50.360-000-02. Технические условия»
