Пластины плоские стеклянные U-Optics
| Номер в ГРСИ РФ: | 98622-26 |
|---|---|
| Производитель / заявитель: | ЗАО "НПФ "УРАН-СПб", г.С.-Петербург |
Пластины плоские стеклянные U-Optics (далее по тексту - пластины) предназначены для проверки интерференционным методом притираемости и плоскостности измерительных поверхностей плоскопараллельных концевых мер длины, призматических мер плоского угла, калибров, измерительных приборов и инструментов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98622-26 | |||||||||||||||
| Действует | по 01.06.2031 | |||||||||||||||
| Наименование | Пластины плоские стеклянные | |||||||||||||||
| Модель | U-Optics | |||||||||||||||
| Модификации |
ПИ-30 ПИ-60 ПИ-100 ПИ-150 ПИ-200 ПИ-250 ПИ-300 |
|||||||||||||||
| Приказы |
№1058 от
01.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6dbe3b53-7914-9db5-ea8d-f1f662d0b577 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Производственная площадка: Suzhou Yuchuan Optical Instrument Co., Ltd., КИТАЙ, No. 27 Jinxing Road, Jinfeng Town, Zhangjiagang City, 215600; ЗАО НПФ «Уран», РОССИЯ, 198095, г. Санкт-Петербург, вн. тер. г. муниципальный округ Нарвский округ, ул. Промышленная, д. 14А, литера А, помещ. 2-Н-45
Поверка
| Методика поверки / информация о поверке |
РТ-МП-2037-203-2025 ГСИ. Пластины плоские стеклянные U-Optics. Методика поверки.
(с 01.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98622-26: Описание типа
2026-98622-26.pdf
|
Скачать | 143.1 КБ | |
|
98622-26: Методика поверки
РТ-МП-2037-203-2025
2026-mp98622-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Пластины плоские стеклянные U-Optics (далее по тексту - пластины) предназначены для проверки интерференционным методом притираемости и плоскостности измерительных поверхностей плоскопараллельных концевых мер длины, призматических мер плоского угла, калибров, измерительных приборов и инструментов.
В случае применения пластины в качестве эталона 1-го или 3-го разряда, она может использоваться для поверки и калибровки интерферометров для измерений параметров отклонений от плоскостности оптических поверхностей и аттестации их в качестве эталонов в соответствии с Государственной поверочной схемой для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 15.12.2022 № 3189.
Описание
Принцип измерений основан на анализе интерференции, возникающий при наложении рабочей поверхностью пластин на поверяемую поверхность концевых мер длины, калибров, измерительных приборов и инструментов.
Пластины изготавливают из оптического стекла в форме прямых цилиндров с плоскими непараллельными торцевыми поверхностями, одна из которых является рабочей. Рабочая поверхность обозначена стрелкой на боковой поверхности пластины.
Пластины изготавливают семи типоразмеров, отличающихся между собой номинальным значением диаметра (таблица 1): ПИ-30, ПИ-60, ПИ-100, ПИ-150, ПИ-200, ПИ-250, ПИ-300.
Заводской номер в виде буквенно-цифрового или цифрового обозначения наносится на боковую цилиндрическую поверхность пластины в виде наклейки типографским методом (рисунок 2).

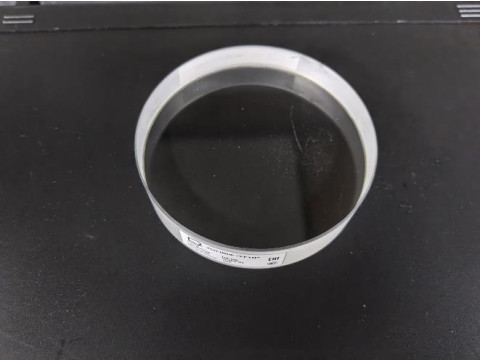

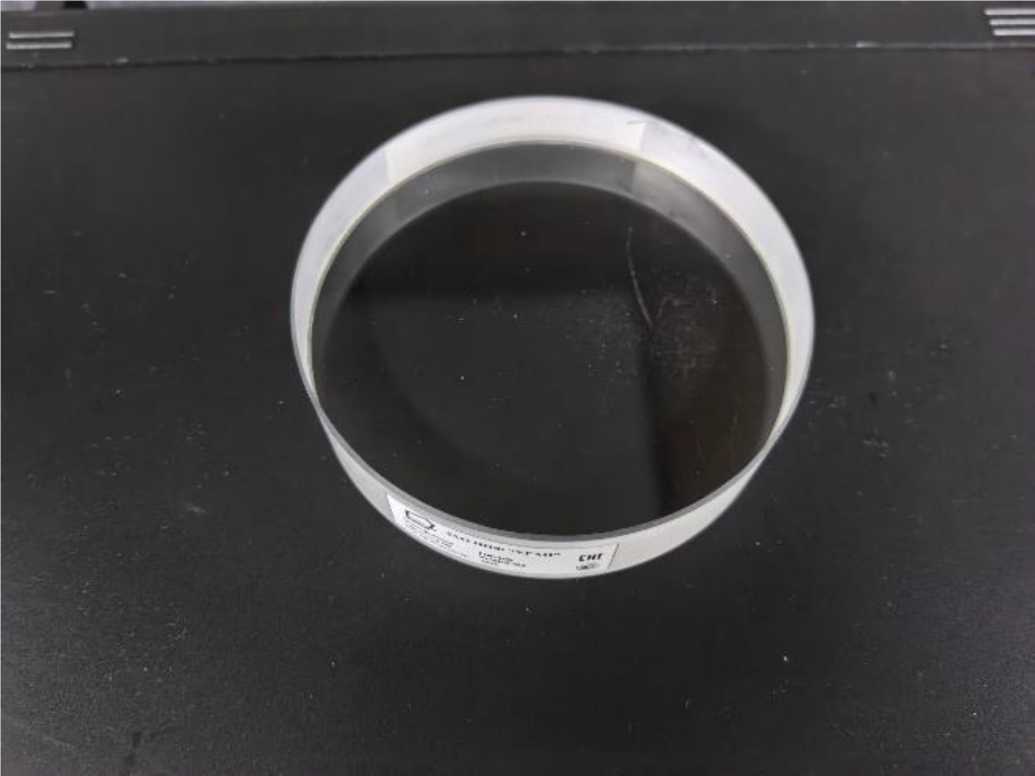

Рисунок 1 - Общий вид пластин
Рисунок 2 - Общий вид наклейки
Технические характеристики
|
Таблица 1 - |
Метрологические характеристики пластин | ||
|
Типоразмер |
Номинальное значение диаметра, мм |
Максимальное допустимое отклонение от плоскостности пластин, мкм |
Пределы допускаемой абсолютной погрешности измерений отклонения от плоскостности, мкм |
|
ПИ-30 |
30,0 |
0,04 |
±0,01 |
|
ПИ-60 |
60,0 |
0,04 | |
|
ПИ-100 |
100,0 |
0,04 | |
|
ПИ-150 |
150,0 |
0,06 | |
|
ПИ-200 |
200,0 |
0,08 | |
|
ПИ-250 |
250,0 |
0,08 | |
|
ПИ-300 |
300,0 |
0,08* | |
* - нормируется на диаметре 280 мм, соосно номинальному диаметру
Таблица 2 -Технические характеристики пластин
|
Типоразмер |
Номинальное значение диаметра, мм |
Допускаемое отклонение от номинального значения диаметра пластины, мм |
Номинальное значение толщины пластины, мм |
Допускаемое отклонение от номинального значения толщины пластины, мм |
Масса, кг, не более |
|
ПИ-30 |
30,0 |
±0,1 |
20,0 |
±0,1 |
0,08 |
|
ПИ-60 |
60,0 |
±0,1 |
20,0 |
±0,1 |
0,29 |
|
ПИ-100 |
100,0 |
±0,1 |
25,0 |
±0,1 |
0,99 |
|
ПИ-150 |
150,0 |
±0,2 |
30,0 |
±0,2 |
2,66 |
|
ПИ-200 |
200,0 |
±0,2 |
35,0 |
±0,2 |
5,52 |
|
ПИ-250 |
250,0 |
±0,2 |
35,0 |
±0,2 |
8,63 |
|
ПИ-300 |
300,0 |
±0,5 |
45,0 |
±0,5 |
15,96 |
Таблица 3 - Условия эксплуатации пластин
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С Относительная влажность воздуха, не более, % |
от +17 до +23 80 |
Знак утверждения типа
наносится на титульный лист паспорта пластины и маркировочную наклейку типографским методом
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пластина плоская стеклянная |
U-Optics |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Порядок работы» паспорта «Пластины плоские стеклянные U-Optics».
Нормативные документы
Государственная поверочная схема для средств измерений параметров отклонений от плоскостности и сферичности оптических поверхностей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 3189 от 15.12.2022
ТУ 46.69.19-014-47957633-2025 «Пластины плоские стеклянные U-Optics. Технические условия»
