Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой SynOptic
| Номер в ГРСИ РФ: | 98624-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО "СИНЕРКОН", г. Москва |
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой SynOptic (далее -спектрометры) предназначены для измерений содержания различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и в других жидких и твёрдых веществах и материалах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98624-26 | |||||||||
| Действует | по 01.06.2031 | |||||||||
| Наименование | Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой | |||||||||
| Модель | SynOptic | |||||||||
| Модификации |
SynOptic 550 SynOptic 550 Pro |
|||||||||
| Приказы |
№1058 от
01.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c216a61b-5702-9583-1e36-3a08523059fb | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Синеркон», РОССИЯ, 117587, г. Москва, ш. Варшавское, д. 118, к. 1
Поверка
| Методика поверки / информация о поверке |
МП 103-251-2025 ГСИ. Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой SynOptic. Методика поверки.
(с 01.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98624-26: Описание типа
2026-98624-26.pdf
|
Скачать | 138.7 КБ | |
|
98624-26: Методика поверки
МП 103-251-2025
2026-mp98624-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой SynOptic (далее -спектрометры) предназначены для измерений содержания различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и в других жидких и твёрдых веществах и материалах.
Описание
Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля жидкой или растворенной пробы в источник индуктивно-связанной плазмы, измерении уровня эмиссии атомов и ионов и определении содержания определяемых элементов при помощи градуировочных графиков.
Конструктивно спектрометры представляют собой настольные лабораторные приборы, состоящие из: системы ввода пробы (распылительная камера, распылитель, перистальтический насос); источника возбуждения спектра (плазменная горелка, индуктор); спектрального блока для регистрации эмиссионного оптического спектра на основе Эшелле-спектрометра с двумя диспергирующими элементами (дифракционная решетка и двухходовая призма из кварца); системы управления - персонального компьютера (поставляется опционально) с устанавливаемым программным обеспечением (далее - ПО).
Спектрометры выпускаются в следующих модификациях: SynOptic 550 и SynOptic 550 Pro, отличающихся типами детекторов, метрологическими и техническими характеристиками. Модификация SynOptic 550 оснащена CCD-детектором, модификация SynOptic 550 Pro оснащена CID-детектором. Спектрометры предусматривают возможность аксиального и радиального наблюдения плазмы.
Корпус спектрометров изготавливают из пластика и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр спектрометров имеет серийный номер, расположенный на табличке на задней панели спектрометров. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрометров, а также обозначение места нанесения серийного номера представлены на рисунках 1-3.
Место нанесения серийного номера

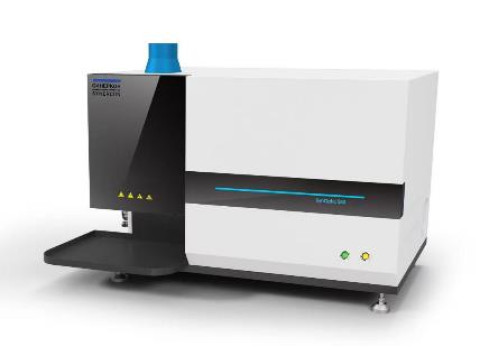

Рисунок 1 - Общий вид спектрометров оптико-эмиссионных с индуктивно-связанной плазмой SynOptic модификации SynOptic 550 и обозначение места нанесения серийного номера
Место нанесения серийного номера
Рисунок 2 - Общий вид спектрометров оптико-эмиссионных с индуктивно-связанной плазмой SynOptic модификации SynOptic 550 Pro и обозначение места нанесения серийного номера

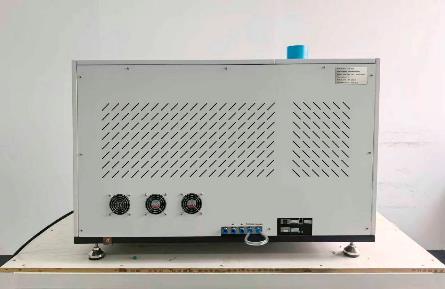

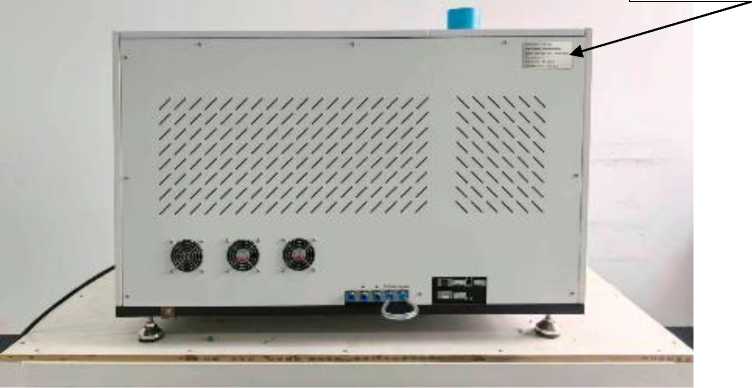

Место нанесения серийного номера
Рисунок 3 - Обозначение места нанесения серийного номера
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Спектрометры оснащены ПО, которое предназначено для управления процессом измерений, сбора экспериментальных данных, сохранения результатов измерений, просмотра измерительной информации.
Уровень защиты ПО спектрометров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SynOS ICP |
|
Номер версии (идентификационный номер) ПО |
SynOS ICP 1.x.x* |
|
Цифровой идентификатор ПО |
- |
|
* «х» - обозначение номера версии метрологически незначимой части ПО, может содержать буквенные и цифровые символы, а также дополнительные буквенные и цифровые символы. | |
Влияние ПО на метрологические характеристики спектрометров учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
SynOptic 550 |
SynOptic 550 Pro | |
|
Предел обнаружения в режиме аксиального обзора, мкг/дм3, не более: - для Zn (1=213,856 нм) |
1,0 |
0,9 |
|
- для Cd (1=214,438 нм) |
0,2 |
0,2 |
|
- для Mn (1=257,610 нм) |
0,1 |
0,1 |
|
- для Cr (1=267,716 нм) |
0,5 |
0,5 |
|
- для Mg (1=285,213 нм) |
0,2 |
0,2 |
|
- для Cu (1=324,754 нм) |
0,5 |
0,4 |
|
- для Sr (1=407,771 нм) |
0,1 |
0,1 |
|
- для Ba (1=455,403 нм) |
0,1 |
0,1 |
|
Предел обнаружения в режиме радиального обзора, мкг/дм3, не более: - для Zn (1=213,856 нм) |
3,5 |
3,0 |
|
- для Cd (1=214,438 нм) |
1,0 |
1,0 |
|
- для Mn (1=257,610 нм) |
0,5 |
0,5 |
|
- для Cr (1=267,716 нм) |
2,0 |
2,0 |
|
- для Mg (1=285,213 нм) |
1,5 |
1,5 |
|
- для Cu (1=324,754 нм) |
2,4 |
2,4 |
|
- для Sr (1=407,771 нм) |
0,2 |
0,1 |
|
- для Ba (1=455,403 нм) |
0,2 |
0,1 |
|
Предел допускаемого относительного среднего | ||
|
квадратического отклонения измерений выходного |
1 | |
|
сигнала, % | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
SynOptic 550 |
SynOptic 550 Pro | |
|
Спектральный диапазон (количество штрихов на дифракционной решетке), нм |
от 160 до 900 |
от 160 до 900 |
|
Спектральное разрешение, нм, не более |
0,0065 |
0,006 |
|
Габаритные размеры спектрометра, мм, не более: - длина - высота - ширина |
1200 900 700 |
1200 900 700 |
|
Масса, кг, не более |
150 |
150 |
|
Параметры электрического питания: - напряжение питания сети переменным током, В - частота, Гц |
от 198 до 242 50±1 | |
|
Потребляемая мощность, В^А, не более |
5500 | |
|
Условия эксплуатации - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +35 85 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр оптико-эмиссионный с индуктивносвязанной плазмой |
SynOptic |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт.1) |
|
Программное обеспечение |
ПО |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
Паспорт |
26.51.53 - 001 -84076327 - 2025 ПС |
1 экз. |
|
Система ввода проб (распылительная камера с адаптером и распылителем, капилляры для подачи и отвода пробы) |
_ |
1 шт. |
|
Горелка в комплекте с держателем |
_ |
1 шт. |
|
Рециркулятор-охладитель с замкнутым циклом потока воды |
_ |
1 шт. |
|
Автодозатор |
_ |
1 шт.1) |
|
Ртутно-гидридная приставка |
_ |
1 шт.1) |
|
Увлажнитель аргона |
_ |
1 шт.1) |
|
Система ввода растворов, содержащих плавиковую кислоту |
_ |
1 шт.1) |
|
Система ввода высокосолевых растворов |
_ |
1 шт.1) |
|
Система ввода органических растворов |
_ |
1 шт.1) |
|
Система подачи внутреннего стандарта |
_ |
1 шт.1) |
|
Распылительная камера Скотта |
_ |
1 шт.1) |
|
Встраиваемая видеокамера для наблюдения за плазмой |
_ |
1 шт.1) |
|
1) В соответствии с заказом | ||
Сведения о методах измерений
приведены в главе 5 «Работа на спектрометре» документа «Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой SynOptic. Руководство по эксплуатации».
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 23.03.2026 г. № 534 «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твердых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Приказ Росстандарта от 01.11.2019 г. № 2605 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в водных растворах»
Приказ Росстандарта от 07.08.2023 г. № 1569 «Об утверждении Государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»
ТУ 26.51.53 - 001 - 84076327 - 2025 «Спектрометры оптико-эмиссионные с индуктивно-связанной плазмой SynOptic. Технические условия».
