Источники питания постоянного тока АКИП-11101
| Номер в ГРСИ РФ: | 98625-26 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
Источники питания постоянного тока АКИП-11101 (далее - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98625-26 | ||||||
| Действует | по 01.06.2031 | ||||||
| Наименование | Источники питания постоянного тока | ||||||
| Модель | АКИП-11101 | ||||||
| Модификации |
АКИП-11101-3000-06 АКИП-11101-4000-04 АКИП-11101-5000-03 АКИП-11101-6000-025 АКИП-11101-8000-02 АКИП-11101-10000-015 АКИП-11101-3000-1 АКИП-11101-4000-08 АКИП-11101-5000-06 АКИП-11101-6000-05 АКИП-11101-8000-035 АКИП-11101-10000-03 |
||||||
| Приказы |
№1058 от
01.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | e8d49202-dfdb-1344-3981-3e13627d690e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Hunan Next Generation Instrumental T&C Tech. Co., Ltd., КИТАЙ, No. 101, Building B23-B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province
Поверка
| Методика поверки / информация о поверке |
МП-ПР-10-2026 ГСИ. Источники питания постоянного тока АКИП-11101. Методика поверки.
(с 01.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98625-26: Описание типа
2026-98625-26.pdf
|
Скачать | 157.1 КБ | |
|
98625-26: Методика поверки
МП-ПР-10-2026
2026-mp98625-26.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Источники питания постоянного тока АКИП-11101 (далее - источники) предназначены для воспроизведения и измерения напряжения и силы постоянного тока.
Описание
Принцип действия источников основан на выпрямлении напряжения сети с последующим импульсным преобразованием и подачей на стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные соединители и на схему измерения.
Источники представляют собой программируемые, регулируемые источники постоянного напряжения и силы постоянного тока. Управление и контроль режимами работы источников осуществляет встроенный микроконтроллер. Источники могут функционировать в режиме низковольтного выхода с уменьшенным уровнем щумов (LV Mode), режимах стабилизации напряжения, стабилизации тока, стабилизации мощности, локального управления, дистанционного управления. Регулировка выходных напряжения и силы тока осуществляется независимо друг от друга. Источники имеют встроенные амперметр и вольтметр, обеспечивающие измерение напряжения и тока на нагрузке.
Конструктивно источники выполнены в металлических корпусах настольного исполнения, допускающих монтаж в приборную стойку. На передней панели расположены функциональные клавиши, цифровые кнопки ввода значений параметров, поворотный регулятор для перемещения по меню и плавной установки значений выходных параметров, клавиша включения-выключения выхода, дисплей и отверстия системы вентиляции. На задней панели расположен разъем для подключения кабеля электропитания, разъемы для подключения кабеля нагрузки, порт механической защиты включения прибора, интерфейсы LAN, RS-232, CAN, RS-485, опционально - аналоговый интерфейс дистанционного управления.
Модификации источников, представленные в таблице 1, отличаются диапазонами установки выходных параметров.
Таблица 1 - Диапазоны установки выходных параметров
|
Модификация |
Стандартный режим |
Низковольтный режим (LV) |
Рвых, Вт | ||
|
ивых, В |
1вых, мА |
ивых, В |
1вых, мА | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
АКИП-11101-3000-06 |
от 15 до 3000 |
от 0,01 до 600 |
от 15 до 145 |
от 0,01 до 300 |
1000 |
|
АКИП-11101-4000-04 |
от 20 до 4000 |
от 0,01 до 400 |
от 20 до 165 |
от 0,01 до 200 | |
|
АКИП-11101-5000-03 |
от 25 до 5000 |
от 0,01 до 300 |
от 25 до 210 |
от 0,01 до 150 | |
|
АКИП-11101-6000-025 |
от 30 до 6000 |
от 0,01 до 250 |
от 30 до 250 |
от 0,01 до 125 | |
|
АКИП-11101-8000-02 |
от 40 до 7000 |
от 0,01 до 200 |
от 40 до 330 |
от 0,01 до 100 | |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
АКИП-11101-10000-015 |
от 50 до 10000 |
от 0,01 до 150 |
от 50 до 420 |
от 0,01 до 75 | |
|
АКИП-11101-3000-1 |
от 15 до 3000 |
от 0,01 до 1000 |
от 15 до 145 |
от 0,01 до 500 |
2500 |
|
АКИП-11101-4000-08 |
от 20 до 4000 |
от 0,01 до 800 |
от 20 до 165 |
от 0,01 до 400 | |
|
АКИП-11101-5000-06 |
от 25 до 5000 |
от 0,01 до 600 |
от 25 до 210 |
от 0,01 до 300 | |
|
АКИП-11101-6000-05 |
от 30 до 6000 |
от 0,01 до 500 |
от 30 до 250 |
от 0,01 до 250 | |
|
АКИП-11101-8000-035 |
от 40 до 8000 |
от 0,01 до 350 |
от 40 до 330 |
от 0,01 до 175 | |
|
АКИП-11101-10000-03 |
от 50 до 10000 |
от 0,01 до 300 |
от 50 до 420 |
от 0,01 до 150 | |
|
Примечания: Ubbk - выходные значения напряжения, В 1вых — выходные значения тока, мА Рвых — выходные значения максимальной мощности, Вт | |||||
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится при помощи наклейки, размещаемой на боковой панели корпуса (рисунок 3).
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора (рисунок 1).
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежный винт на боковой панели корпуса (рисунок 3).

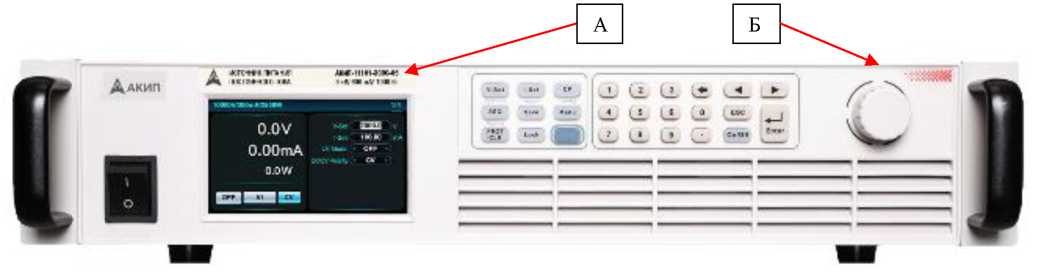

Рисунок 1 - Общий вид источников с местом нанесения знака утверждения типа (А) и знака поверки (Б)

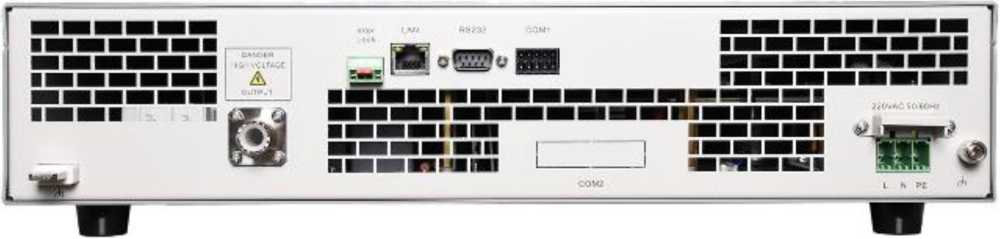

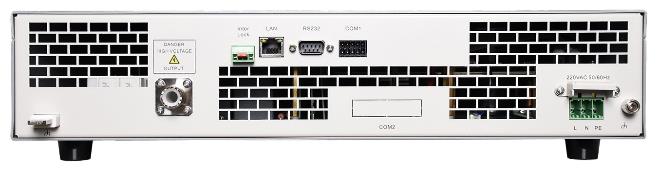

Рисунок 2 - Вид задней панели источников

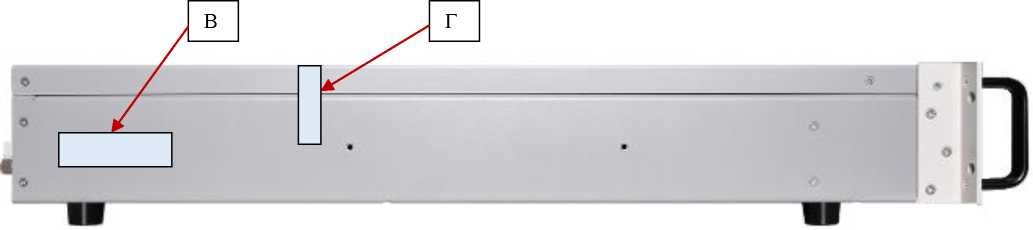

Рисунок 3 - Вид боковой панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Интерфейс пользователя может быть реализован на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения_______________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.01 |
Технические характеристики
Таблица 3 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности при установке и измерении напряжения, В: АКИП-11101-3000-06, АКИП-11101-3000-1; АКИП-11101-4000-04, АКИП-11101-4000-08; АКИП-11101-5000-03, АКИП-11101-5000-06; АКИП-11101-6000-025, АКИП-11101-6000-05; АКИП-11101-8000-02, АКИП-11101-8000-035; АКИП-11101-10000-015, АКИП-11101-10000-03. |
±(0,0005 •ивых+1,5) ±(0,0005 •ивых+2) ±(0,0005 •ивых+2,5) ±(0,0005 •ивых+З) ±(0,0005 •ивых+4) ±(0,0005 •ивых+5) |
|
Пределы допускаемой абсолютной погрешности при установке и измерении силы тока, мА: АКИП-11101-3000-06; АКИП-11101-4000-04; АКИП-11101-5000-03; АКИП-11101-6000-025; АКИП-11101-8000-02; АКИП-11101-10000-015; |
±(0,001 •1вых+0,6) ±(0,001 -Ьых+0,4) ±(0,001 •1вых+0,3) ±(0,001 -Ьых+0,25) ±(0,001 •1вых+0,2) ±(0,001 •1вых+0,15) |
Продолжение таблицы 3
|
1 |
2 |
|
АКИП-11101-3000-1; |
±(0,001 <1вых+1) |
|
АКИП-11101-4000-08; |
±(0,001 •1вых+0,8) |
|
АКИП-11101-5000-06; |
±(0,001 -Ьых+0,6) |
|
АКИП-11101-6000-05; |
±(0,001 •1вых+0,5) |
|
АКИП-11101-8000-035; |
±(0,001-1вых+0,35) |
|
АКИП-11101-10000-03. |
±(0,001 -Ьых+0,3) |
|
Разрешение при установке и измерении напряжения, мВ |
100 |
|
Разрешение при установке и измерении силы тока, мкА |
10 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение сети питания частотой 50 Гц, В |
от 218,5 до 241,5 |
|
Масса, кг, не более |
15,5 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
482х88х625,6 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, %, не более |
от +5 до +40 80 |
Знак утверждения типа
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность источников питания
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Источник питания |
АКИП-11101 1) |
1 |
|
Сетевой кабель |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Упаковочная коробка |
- |
1 |
|
1) Модификация по заказу | ||
Сведения о методах измерений
приведены в разделе «Работа с прибором» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Стандарт предприятия Hunan Next Generation Instrumental T&C Tech. Co., Ltd. «Источники питания постоянного тока АКИП-11101»
