Спектрофлуориметры FluM
| Номер в ГРСИ РФ: | 98626-26 |
|---|---|
| Категория: | Флуориметры |
| Производитель / заявитель: | Shanghai Lengguang Technology Co., Ltd., КИТАЙ |
Спектрофлуориметры FluM (далее - спектрофлуориметры) предназначены для измерений относительных единиц флуоресценции и определения содержания органических и неорганических веществ по градуировочным зависимостям.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98626-26 | |||||||||||||||||||||||||||
| Действует | по 01.06.2031 | |||||||||||||||||||||||||||
| Наименование | Спектрофлуориметры | |||||||||||||||||||||||||||
| Модель | FluM | |||||||||||||||||||||||||||
| Модификации |
FluM350 FluM200 FluM157Pro FluM157 FluM156Pro |
|||||||||||||||||||||||||||
| Приказы |
№1058 от
01.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5b8c2714-184e-8b5b-be48-8b3804eb974f | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Shanghai Lengguang Technology Co., Ltd., КИТАЙ, 4th Floor, No. 350, Dapu Road, Huangpu district, Shanghai, 200023
Поверка
| Методика поверки / информация о поверке |
МП 033.Д4-25 ГСИ. Спектрофлуориметры FluM. Методика поверки.
(с 01.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98626-26: Описание типа
2026-98626-26.pdf
|
Скачать | 144.7 КБ | |
|
98626-26: Методика поверки
МП 033.Д4-25
2026-mp98626-26.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Спектрофлуориметры FluM (далее - спектрофлуориметры) предназначены для измерений относительных единиц флуоресценции и определения содержания органических и неорганических веществ по градуировочным зависимостям.
Описание
Принцип действия спектрофлуориметров основан на измерении спектральной интенсивности флуоресценции образца, возникающей вследствие облучения образца узкополосным излучением определенной длины волны, и спектральном сканировании как возбуждающего, так и флуоресцентного излучения посредством монохроматоров с последующей автоматической регистрацией, измерением и обработкой спектров возбуждения флуоресценции и спектров флуоресценции.
Конструктивно спектрофлуориметры выполнены в едином корпусе настольного исполнения. Конструкция спектрофлуориметров включает в себя:
- источник излучения - ксеноновая лампа мощностью 150 Вт;
- монохроматор в канале возбуждения и монохроматор эмиссии в канале регистрации для модификаций FluM350, FluM200, FluM157Pro, FluM157 и фильтр возбуждения в канале возбуждения и монохроматор эмиссии в канале регистрации для модификации FluM156Pro;
- кюветное отделение для кювет с длиной оптического пути 10 мм;
- систему регистрации ФЭУ;
- систему электропитания.
Управление средством измерений осуществляется с помощью персонального компьютера.
Спектрофлуориметры выпускаются в модификациях FluM350, FluM200, FluM157Pro, FluM157, FluM156Pro, отличающихся внешним видом и техническими характеристиками. Спектрофлуориметры выпускаются под торговой маркой SILAB.
Серийный номер в виде буквенно-цифрового обозначения для модификаций FluM350, FluM200, FluM157Pro, FluM157 и в виде цифрового обозначения для модификации FluM156Pro нанесён методом цифровой лазерной печати на шильд, расположенный на задней поверхности корпуса спектрофлуориметра.
Внешний вид и схема маркировки спектрофлуориметров представлены на рисунках 1 и 2.
Нанесение знака поверки на корпус спектрофлуориметров не предусмотрено.
Пломбирование спектрофлуориметров не предусмотрено.
FluM200
FluM157
FluM156Pro

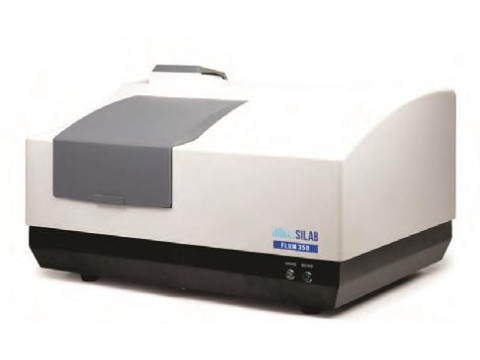

Рисунок 1 - Внешний вид спектрофлуориметров (передняя панель)

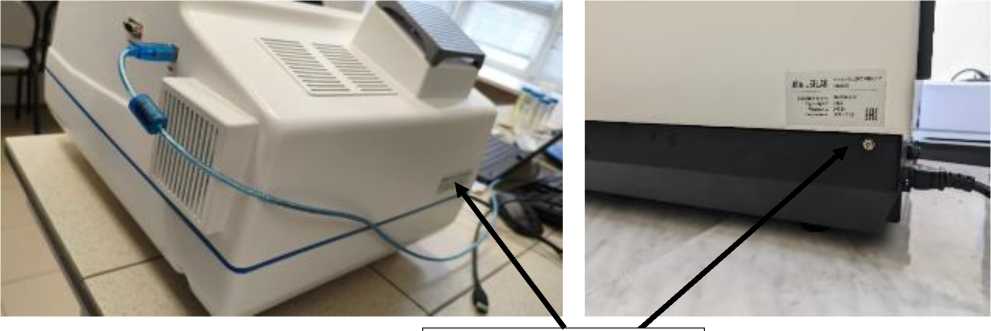

Место нанесения серийного номера

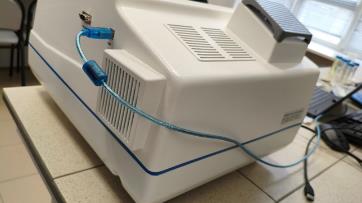

Рисунок 2 - Внешний вид (задняя панель) и схема маркировки спектрофлуориметров
Программное обеспечение
Спектрофлуориметры имеют автономное программное обеспечение (далее - ПО), установленное на персональный компьютер (далее - ПК), которое содержит функции для управления спектрофлуориметром, настройки параметров измерений, проверки рабочего состояния прибора, обработки, печати и сохранения результатов измерений.
ПО разделено на две части:
- метрологически значимая часть ПО прошита в памяти процессора спектрофлуориметров;
- интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
FluM350 |
FluM200, FluM157Pro, FluM157 |
FluM156Pro | |
|
Идентификационное наименование ПО |
Prolab | ||
|
Номер версии (идентификационный номер) ПО, не ниже |
V6.6.8.4.3787 |
V2.2.1.1104 |
V4.4.3.4.1219 |
|
Цифровой идентификатор ПО |
- | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений интенсивности флуоресценции, ОЕФ1) |
от 0,2 до 25,0 |
|
Пределы допускаемой относительной погрешности измерений интенсивности флуоресценции, % |
± 10 |
|
1) При длине волны возбуждения 365 нм, длине волны эмиссии 514 нм при ширине щели 10 нм | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
FluM350 |
FluM200 |
FluM157Pro |
FluM157 |
FluM156Pro | ||
|
Спектральный диапазон измерений, нм |
от 200 до 900 | |||||
|
Спектральная ширина щели, нм - возбуждения - излучения |
1/2/5/10/20 1/2/5/10/20 |
2/5/10/20 2/5/10/20 |
2/5/10/20 2/5/10/20 |
10 10 |
10 10 | |
|
Отношение сигнал/шум по рамановскому спектру воды, не менее |
350 |
200 |
150 |
150 |
150 | |
|
Потребляемая мощность, Вт, не более |
200 |
200 |
200 |
200 |
200 | |
|
Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц |
230±23 50±1 | |||||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
600 460 380 |
380 445 310 |
380 445 310 |
380 445 310 |
442 392 250 | |
|
Масса, кг, не более |
21 |
12 |
12 |
12 |
11 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от + 10 до + 30 85 | |||||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрофлуориметр FluM |
FluM350 FluM200 FluM157Pro FluM157 FluM156Pro |
1 шт. |
|
Программное обеспечение Prolab на электронном носителе |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Кварцевая кювета для образцов 10 мм |
- |
2 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в документах «Спектрофлуориметры FluM200/FluM157Pro/FluM157. Руководство по эксплуатации», приложение V «Подробная информация о количественных показателях», «Спектрофлуориметр FluM156Pro. Руководство по эксплуатации», п. 9 «Режим количественного анализа (при подключении к компьютеру)», «Спектрофлуориметр FluM350. Руководство по эксплуатации», приложение V «Подробная информация о количественных показателях».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 1569 от 07 августа 2023 г. «Об утверждении государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»
Стандарт предприятия Shanghai Lengguang Technology Co., Ltd, Китай
