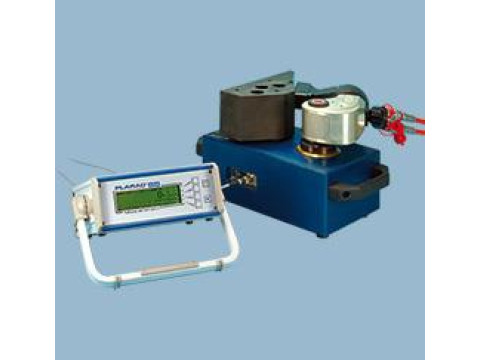

Измерители крутящего момента силы PH-20a-2 1/2"
| Номер в ГРСИ РФ: | 98631-26 |
|---|---|
| Производитель / заявитель: | Фирма "Maschinenfabrik Wagner GmbH & Co. KG", Германия |
|
98631-26: Описание типа
2026-98631-26.pdf
|
Скачать | 116.7 КБ |
Измерители крутящего момента силы PH-20a-2 1/2" (далее - измерители) предназначены для измерений крутящего момента силы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98631-26 | ||||||
| Действует | по 01.06.2031 | ||||||
| Наименование | Измерители крутящего момента силы | ||||||
| Модель | PH-20a-2 1/2" | ||||||
| Приказы |
№1058 от
01.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | eef0349b-9570-73c2-4ecb-1d3eebede26c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
«Maschinenfabrik Wagner GmbH & Co.KG», ГЕРМАНИЯ, Birrenbachshöhe 17, 53804 Much
Поверка
| Методика поверки / информация о поверке |
ГОСТ Р 8.796-2012 ГСИ. Измерители крутящего момента силы. Методика поверки. (по 1-му способу)
(с 01.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98631-26: Описание типа
2026-98631-26.pdf
|
Скачать | 116.7 КБ |
Описание типа
Назначение
Измерители крутящего момента силы PH-20a-2 1/2" (далее - измерители) предназначены для измерений крутящего момента силы.
Описание
Принцип действия измерителей основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительных элементах. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.
Конструктивно измерители выполнены в корпусе прямоугольной формы, изготовленной из стали высокой прочности, на верхней плоскости которого расположено присоединительное гнездо и регулятор переключения диапазонов измерений крутящего момента силы и блока индикации с дисплеем и кнопками для управления.
Конструкция корпуса измерителей обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Идентификация измерителей осуществляется визуальнам осмотром корпуса, на котором нанесена маркировочная табличка с указанием серийного номера, а также информация о модификации, типа по внутреннему каталогу производителя, верхнем пределе измерений крутящего момента силы, нанесенная типографским способом. Серийный номер измерителей имеет обозначение, состоящее из арабских цифр.
Пломбирование измерителей не производится, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией.
Нанесение знака поверки на измерители не предусмотрено.
Общий вид измерителей крутящего момента силы PH-20a-2 1/2" представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.

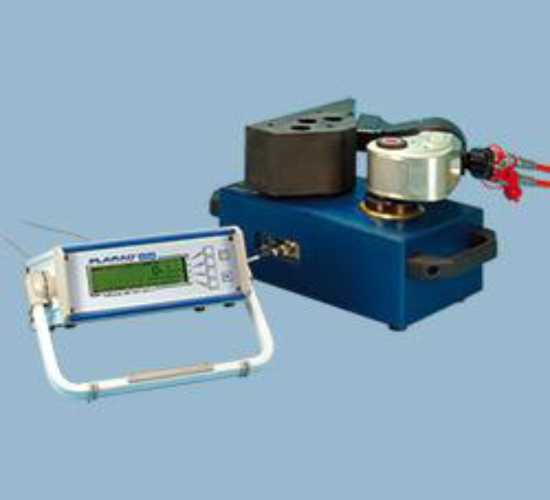

Рисунок 1 - Общий вид измерителей крутящего момента силы PH-20a-2 1/2"
Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Программное обеспечение (ПО) измерителей состоит из встроенного, метрологически значимого ПО. Встроенное ПО устанавливается на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция измерителя исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения недоступны.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений крутящего момента силы, Н^м |
от 200 до 20000 |
|
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
± 1 |
|
Дискретность показаний дисплея, Н^м |
1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры ДхШхВ, мм, не более |
571x250x250 |
|
Масса, кг, не более |
90 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220+22-22 50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +35 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель крутящего момента силы |
PH-20a-2 1/2" |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Дополнительные комплектующие элементы (адаптеры, вставки, упоры) |
- |
по отдельному заказу |
Сведения о методах измерений
приведены в разделе 6 «Описание работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 06.09.2024 № 2152 Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы
Стандарт предприятия «Измерители крутящего момента силы PH-20a-2 1/2"»
Maschinenfabrik Wagner GmbH & Co.KG, Германия
