Газоанализаторы SFOCX-300
| Номер в ГРСИ РФ: | 98632-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ |
Газоанализаторы SFOCX-300 (далее по тексту - газоанализаторы) предназначены для непрерывных измерений объемной доли кислорода и продуктов неполного сгорания в дымовых и других технологических газах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98632-26 | ||||||
| Действует | по 01.06.2031 | ||||||
| Наименование | Газоанализаторы | ||||||
| Модель | SFOCX-300 | ||||||
| Модификации |
исполнение со встроенным блоком электроники исполнение с выносным блоком электроники |
||||||
| Приказы |
№1058 от
01.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1c966984-7961-0719-7364-d944970eb80e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ, (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing
Поверка
| Методика поверки / информация о поверке |
МП-1050-2025 ГСИ. Газоанализаторы SFOCX-300. Методика поверки.
(с 01.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98632-26: Описание типа
2026-98632-26.pdf
|
Скачать | 159.5 КБ | |
|
98632-26: Методика поверки
МП-1050-2025
2026-mp98632-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Газоанализаторы SFOCX-300 (далее по тексту - газоанализаторы) предназначены для непрерывных измерений объемной доли кислорода и продуктов неполного сгорания в дымовых и других технологических газах.
Описание
Принцип действия газоанализаторов основан на измерении напряжения, возникающего на нагретом электрохимическом элементе на основе оксида циркония, путем определения разницы термосопротивлений на стандартном и рабочем элементах термокаталического датчика.
Газоанализаторы выпускаются во взрывозащищенном исполнении, являются стационарными приборами, конструктивно состоящими из двух блоков: аналитического (датчика) и электронного (преобразователя). Каждый блок находится в металлическом корпусе.
Аналитический блок имеет прямоугольное основание из металлического сплава, на котором снаружи установлено пробоотборное устройство (зонд) - трубка из нержавеющей стали или керамики. Внутри блока расположены эжектор, датчики кислорода и монооксида углерода и элементы газовой системы. Блок закрывается резьбовой крышкой с защитой от произвольного раскручивания. Корпус аналитического блока термоизолирован.
Электронный блок имеет аналогичную конструкцию. В нем установлены блок питания, платы электроники, клеммные и заземляющие зажимы, соленоидные клапаны управления пневмосистемой. Корпус электронного блока термоизолирован вакуумно-люминесцентным или жидкокристаллическим цифровым дисплеем. Опционально электронный блок может быть оснащен мембранной или ИК-клавиатурой под крышкой со смотровым окном или без него.
В зависимости от условий применения измерительные зонды могут быть оснащены различными фильтрами. Влияние внешней температуры учтено при нормировании метрологических характеристик газоанализаторов.
Отбор пробы производится при помощи воздушного аспиратора (эжектора).
Газоанализаторы выпускаются в двух исполнениях:
- исполнение со встроенным блоком электроники (аналитический блок и блок электроники представляют единую конструкцию);
- исполнение с выносным блоком электроники (аналитический блок и блок электроники устанавливаются раздельно, соединение между аналитическим блоком и блоком электроники осуществляется посредством кабельных связей пневматических линий).
Общий вид газоанализаторов представлен на рисунках 1, 2.
Серийный номер газоанализаторов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом цифровой печати на идентификационные таблички, приклеиваемые на каждый блок газоанализатора. Серийный номер газоанализаторов является идентичным для обоих блоков. Внешний вид таблички представлен на рисунке 3.
Нанесение знака поверки на газоанализатор не предусмотрено.
Пломбирование газоанализатора не предусмотрено. Конструкция газоанализатора обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).

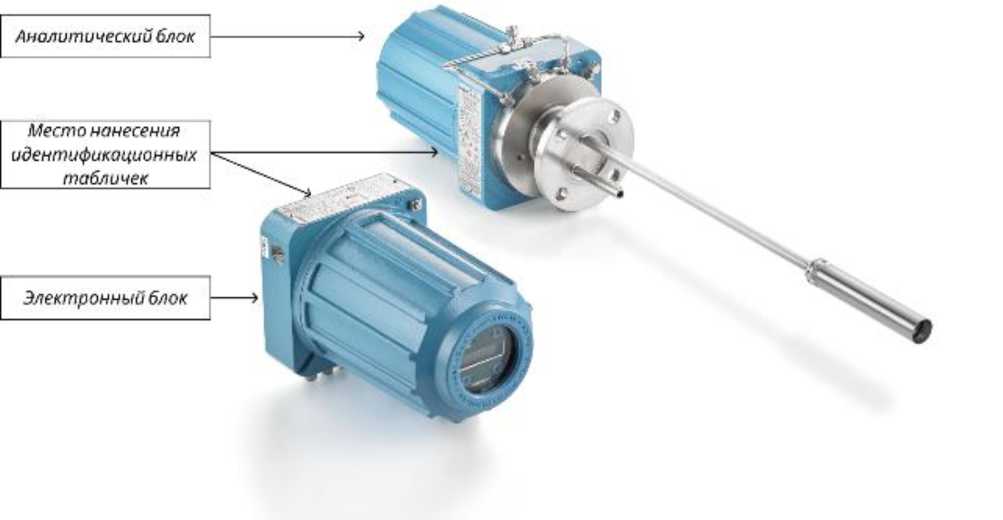

Рисунок 1 - Общий вид газоанализаторов SFOCX-300 в исполнении с выносным блоком электроники с указанием места нанесения идентификационных табличек

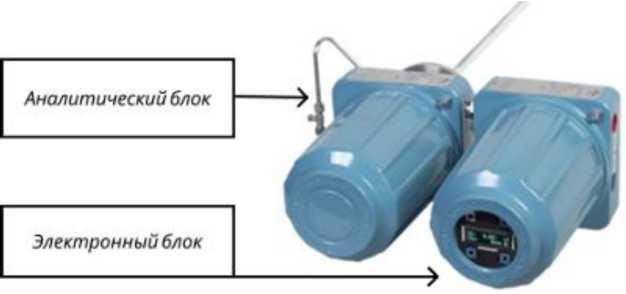

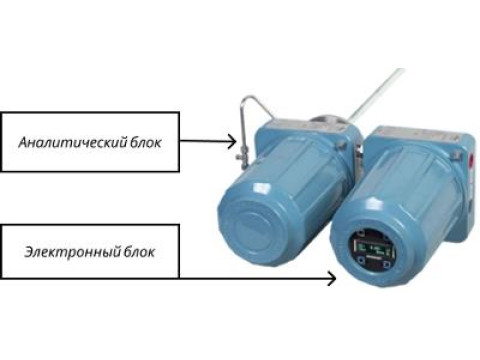

Рисунок 2 - Общий вид газоанализаторов SFOCX-300 в исполнении со встроенным блоком электроники
Место нанесения серийного номера
Guoyl Analytical
Instrument Co., LTD
|Мз.» ЙЖ1 •»•«* ••
V*. •»****»« *’••»• ODЛ9Л
MOD6L ftFOCX-3CO
02 • COVBUFneteS TRANSMITTER SENSOR__
BtmALOcwixcoo’ __________
ASSEMBLED INCKW*
TAG
WPUT PO*WER RUP^dED B* EltCTRONKS HOUSING -ox < ?• «.tat
1 Ex dbllB+H2 T3/T6 GbX
SEE m»nual for «formation DO NOT OPEN WHS.E ENERSIKO OR WHEN EXPLOSIVE ATMOSPHERE IS PRESKNT
AATtP OPSNHO. CHIT USS CONDUCTORS AND CERTIHSO CABLE jLANOS ИЛ1Е0 > ИЮ Tfc SEAL ENTRES rtITHIH 2 INCHES OF ENCLOSURE
Рисунок 3 - Идентификационная табличка с указанием места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из внутреннего метрологически значимого ПО, которое обеспечивает обработку, преобразование и вывод измерительной информации на дисплей.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса электронного блока на электронной плате.
Идентификационные данные ПО приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
6.02.006В |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений: - объемной доли кислорода, % - объемной доли продуктов неполного сгорания в пересчете на монооксид углерода, %1) |
от 0 до 40 включ. от 0 до 5 включ. |
|
Пределы допускаемой погрешности измерений объемной доли кислорода: - абсолютной в поддиапазоне от 0 до 4 % включ., % - относительной в поддиапазоне св. 4 до 40 % включ., % |
±0,3 ±5,0 |
|
Пределы допускаемой абсолютной погрешности измерений объемной доли продуктов неполного сгорания (в пересчете на монооксид углерода), млн-1 в поддиапазонах: - от 0 до 1000 млн-1 включ. - св. 1000 до 3000 млн-1 включ. |
±60 ±90 |
|
Пределы допускаемой относительной погрешности измерений объемной доли продуктов неполного сгорания (в пересчете на монооксид углерода) в поддиапазоне св. 0,3 % до 5 % включ., % |
±5,0 |
|
Номинальное время установления выходного сигнала (To,9), с, не более: - по каналу измерений объемной доли кислорода - по каналу измерений объемной доли продуктов неполного сгорания |
10 25 |
|
1) Фактический диапазон измерений указывается в паспорте газоанализатора и не превышает указанных в таблице значений | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 50/60 |
|
Потребляемая мощность, Вт, не более |
750 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более: - со встроенным блоком электроники - с выносным блоком электроники: электронный блок аналитический блок |
265x485x500 245x215x320 265x245x500 |
|
Габаритные размеры зонда (диаметрхдлина), мм, не более |
40x3150 |
|
Масса, кг, не более |
27 |
|
Условия эксплуатации: - температура окружающей среды, °С: для аналитического блока для электронного блока - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +100 от -40 до +65 95 от 84 до 106 |
|
Наименование характеристики |
Значение |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019: - электронного блока - аналитического блока (датчика) - исполнение со встроенным блоком электроники (встроенная версия) |
1 Ex db IIB+H2 T6 Gb X Ex tb IIIB T80°C Db X 1 Ex db IIB+H2 T3 Gb X Ex tb IIIB T190°C Db X 1Ex db IIB+H2 T3 Gb X Ex tb IIIB T190°C Db X |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP66 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
219000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Газоанализатор SFOCX-3001) |
- |
1 |
|
Монтажные принадлежности |
- |
по заказу |
|
Руководство по эксплуатации и паспорт |
РЭ.ПС.001 |
1 |
|
1) Комплект поставки формируется в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 2 «Установка» документа РЭ.ПС.001 «Газоанализаторы SFOCX-300. Руководство по эксплуатации и паспорт».
Нормативные документы
Стандарт предприятия Guoyi (Beijing) Analytical Instrument Co., LTD, Китай «Газоанализаторы SFOCX-300»
ГОСТ Р 52350.29-1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
