Комплексы цифровой радиографии ЭКОСКАН
| Номер в ГРСИ РФ: | 98639-26 |
|---|---|
| Производитель / заявитель: | ООО "Арион", г.Нижний Новгород |
Комплексы цифровой радиографии ЭКОСКАН предназначены для измерений линейных размеров объектов и дефектов на цифровых изображениях, полученных при проведении неразрушающего рентгенографического контроля на промышленных объектах, а также для обработки и архивирования полученных изображений.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98639-26 | ||||||||||||
| Действует | по 02.06.2031 | ||||||||||||
| Наименование | Комплексы цифровой радиографии | ||||||||||||
| Модель | ЭКОСКАН | ||||||||||||
| Модификации |
ЭКОСКАН 10 ЭКОСКАН 11 ЭКОСКАН 12 ЭКОСКАН 14 ЭКОСКАН 20 ЭКОСКАН 25 ЭКОСКАН 28 ЭКОСКАН 30 ЭКОСКАН 35 ЭКОСКАН 40 ЭКОСКАН 0506 ЭКОСКАН 0723 ЭКОСКАН 1017 ЭКОСКАН 1030 ЭКОСКАН 1115 ЭКОСКАН 1215 ЭКОСКАН 1313 ЭКОСКАН 1414 ЭКОСКАН 1515 ЭКОСКАН 1717 ЭКОСКАН 1724 ЭКОСКАН 2020 ЭКОСКАН 2025 ЭКОСКАН 2030 ЭКОСКАН 2221 ЭКОСКАН 2323 ЭКОСКАН 2529 ЭКОСКАН 2530/14 ЭКОСКАН 2530/10 ЭКОСКАН 2532 ЭКОСКАН 2533 ЭКОСКАН 2633 ЭКОСКАН 2929 ЭКОСКАН 2929/14 ЭКОСКАН 2929/14/2 ЭКОСКАН 3030/19 ЭКОСКАН 3030/14 ЭКОСКАН 3543 ЭКОСКАН 3642 ЭКОСКАН 3643 ЭКОСКАН 4141/10 ЭКОСКАН 4141/20 ЭКОСКАН 4242/13 ЭКОСКАН 4242/14 ЭКОСКАН 4343/10 ЭКОСКАН 4343/10/2 ЭКОСКАН 4343/14 ЭКОСКАН 4343/14/2 ЭКОСКАН 4343/14/3 ЭКОСКАН 4343/15 ЭКОСКАН 43100 ЭКОСКАН 614 |
||||||||||||
| Приказы |
№1068 от
02.06.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | b394117a-4eb8-5d69-1814-0f4b5184ca8d | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «АРИОН, РОССИЯ, 603093 г. Нижний Новгород, ул. Родионова, 134 литер А, помещение 3
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1501-445-2025 ГСИ. Комплексы цифровой радиографии ЭКОСКАН. Методика поверки
(с 02.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98639-26: Описание типа
2026-98639-26.pdf
|
Скачать | 309 КБ | |
|
98639-26: Методика поверки
РТ-МП-1501-445-2025
2026-mp98639-26.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Комплексы цифровой радиографии ЭКОСКАН предназначены для измерений линейных размеров объектов и дефектов на цифровых изображениях, полученных при проведении неразрушающего рентгенографического контроля на промышленных объектах, а также для обработки и архивирования полученных изображений.
Описание
В состав комплексов цифровой радиографии ЭКОСКАН (далее - комплексы) входят плоскопанельный детектор (далее - ППД), ЭВМ оператора, программное обеспечение «Стражник» и/или «Сура» (далее - ПО).
Принцип работы основан на получении и цифровой обработке изображения контролируемого объекта. Гамма или рентгеновское излучение, попадая на рабочую поверхность ППД, преобразуется в цифровое изображение. Полученное изображение передается на ЭВМ оператора для последующей обработки при помощи ПО.
К данному типу комплексов относятся следующие модификации: ЭКОСКАН 10, ЭКОСКАН 11, ЭКОСКАН 12, ЭКОСКАН 14, ЭКОСКАН 20, ЭКОСКАН 25, ЭКОСКАН 28, ЭКОСКАН 30, ЭКОСКАН 35, ЭКОСКАН 40, ЭКОСКАН 0506, ЭКОСКАН
ЭКОСКАН 1017, ЭКОСКАН 1030, ЭКОСКАН 1115, ЭКОСКАН 1215, ЭКОСКАН
ЭКОСКАН 1414, ЭКОСКАН 1515, ЭКОСКАН 1717, ЭКОСКАН 1724, ЭКОСКАН
ЭКОСКАН 2025, ЭКОСКАН 2030, ЭКОСКАН 2121, ЭКОСКАН 2323, ЭКОСКАН
ЭКОСКАН 2530/14, ЭКОСКАН 2530/10, ЭКОСКАН 2532, ЭКОСКАН 2533, ЭКОСКАН 2633, ЭКОСКАН 2929, ЭКОСКАН 2929/14; ЭКОСКАН 2929/14/2, ЭКОСКАН 3030/19, ЭКОСКАН 3030/14, ЭКОСКАН 3543, ЭКОСКАН 3642, ЭКОСКАН 3643, ЭКОСКАН 4141/10, ЭКОСКАН 4141/20, ЭКОСКАН 4242/13, ЭКОСКАН 4242/14, ЭКОСКАН 4343/10, ЭКОСКАН 4343/10/2, ЭКОСКАН 4343/14, ЭКОСКАН 4343/14/2, ЭКОСКАН 4343/14/3, ЭКОСКАН 4343/15, ЭКОСКАН 43100, ЭКОСКАН 614.
Выпускаемые модификации отличаются друг от друга метрологическими и техническими характеристиками. ППД всех модификаций применяются в плоском состоянии. ППД модификаций ЭКОСКАН 12 и ЭКОСКАН 14 применяются как в плоском, так и в согнутом состоянии.
Нанесение знака поверки на комплексы не предусмотрено.
Общий вид комплексов представлен на рисунках 1 - 2.
Общий вид ППД комплексов представлен на рисунках 3 - 5. Корпус ППД может быть выполнен из пластика или металла. Цвет ППД может отличаться от приведённых на рисунках 3 - 5 в соответствии с международной системой соответствия цветов RAL CLASSIC.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на нерабочую поверхность корпуса ППД комплексов в виде информационной таблички и имеет буквенно-цифровое обозначение латинскими буквами и арабскими цифрами.

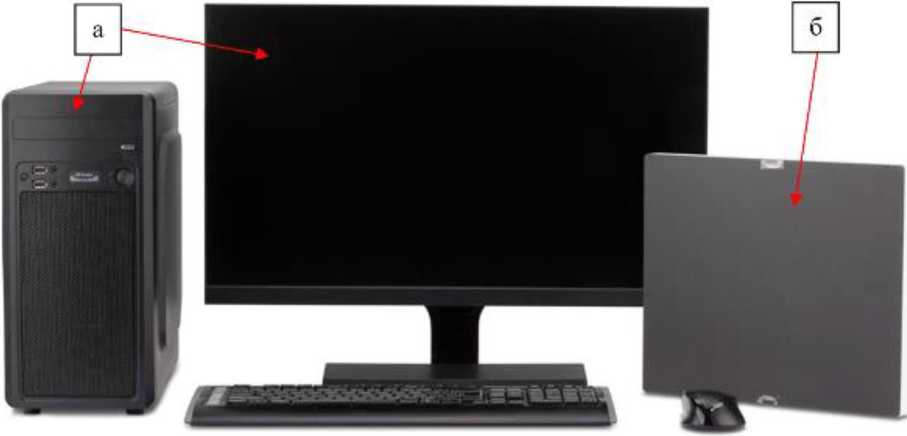

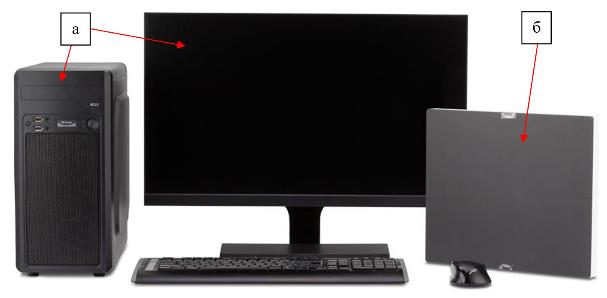

Рисунок 2 - Внешний вид комплекса, где а - компьютер оператора; б - ППД
Пример информационной таблички приведен на рисунке 6.
Место установки пломбы от несанкционированного доступа приведено на рисунке 7.

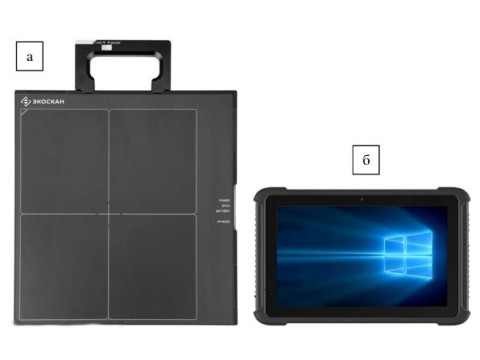

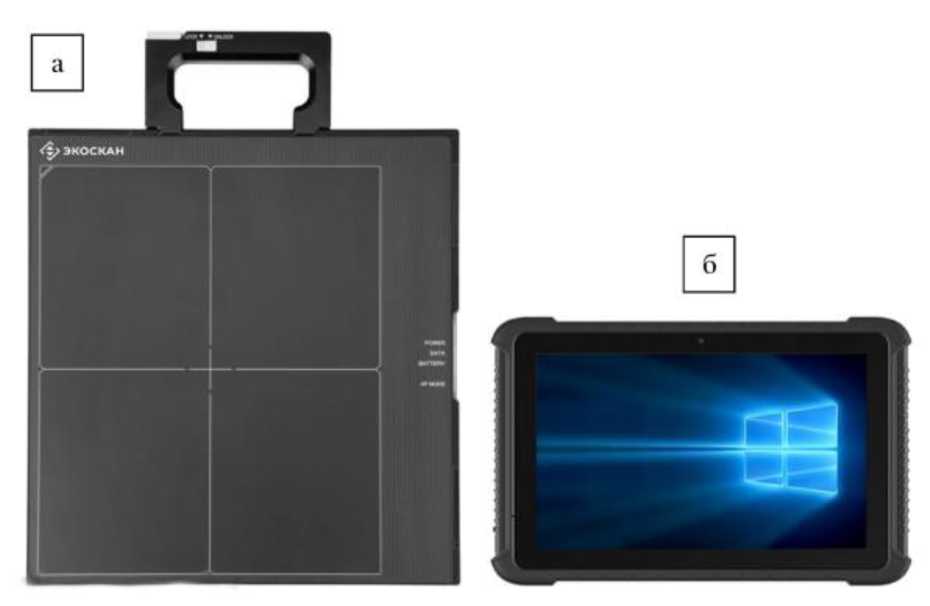

Рисунок 1 - Внешний вид комплекса, где а - ППД; б - компьютер оператора

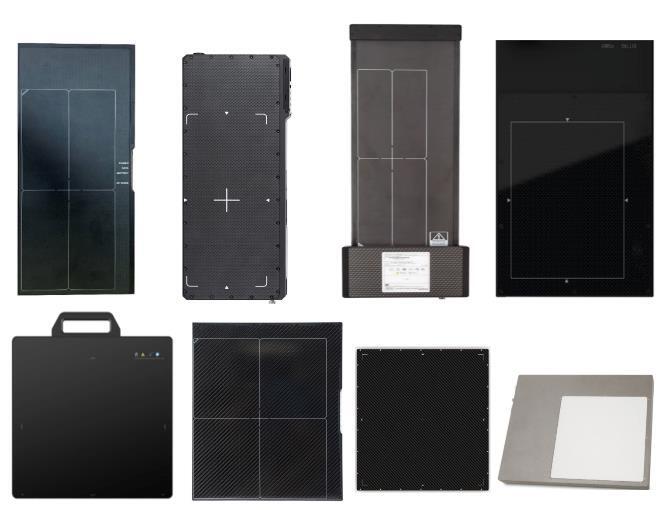

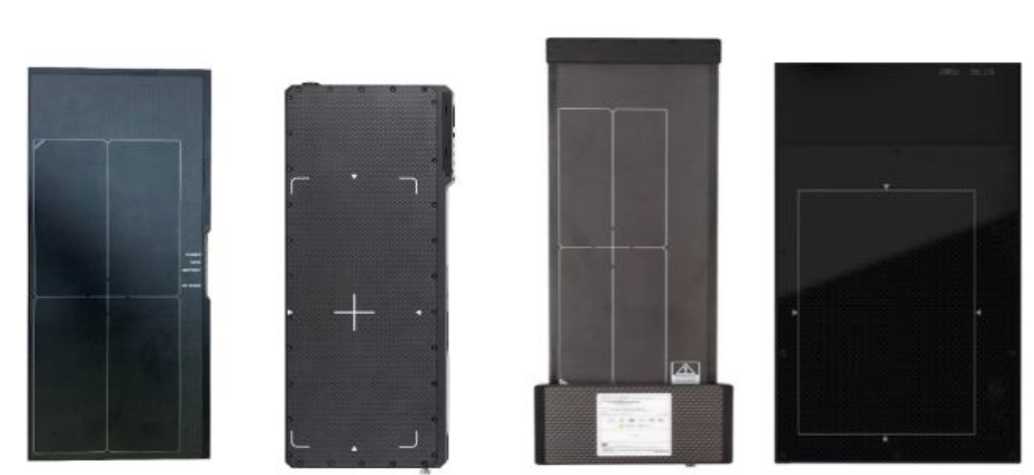

Рисунок 3. - Общий вид ППД модификаций
ЭКОСКАН 10, ЭКОСКАН 11, ЭКОСКАН 12, ЭКОСКАН 14, ЭКОСКАН 0506, ЭКОСКААН 0723, ЭКОСКАН 1030, ЭКОСКАН 1215, ЭКОСКАН 2530/14, ЭКОСКАН 2929/14/2, ЭКОСКАН 3030/14

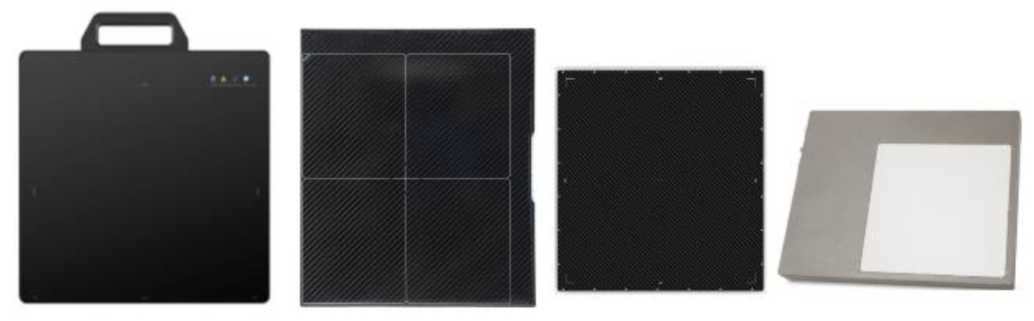

Рисунок 4. - Общий вид ППД модификаций
ЭКОСКАН 20, ЭКОСКАН 25, ЭКОСКАН 28, ЭКОСКАН 30, ЭКОСКАН 35, ЭКОСКАН 40, ЭКОСКАН 1017, ЭКОСКАН 1115, ЭКОСКАН 1313, ЭКОСКАН 1414, ЭКОСКАН 1515 ЭКОСКАН 1717, ЭКОСКАН 1724, ЭКОСКАН 2020, ЭКОСКАН 2025, ЭКОСКАН 2030, ЭКОСКАН 2121, ЭКОСКАН 2323, ЭКОСКАН 2529, ЭКОСКАН 2530/10, ЭКОСКАН 2532, ЭКОСКАН 2533, ЭКОСКАН 2633, ЭКОСКАН 2929, ЭКОСКАН 2929/14, ЭКОСКАН 3030/19, ЭКОСКАН 3543, ЭКОСКАН 3642, ЭКОСКАН 3643, ЭКОСКАН 4242/13, ЭКОСКАН 4343/10, ЭКОСКАН 4343/15

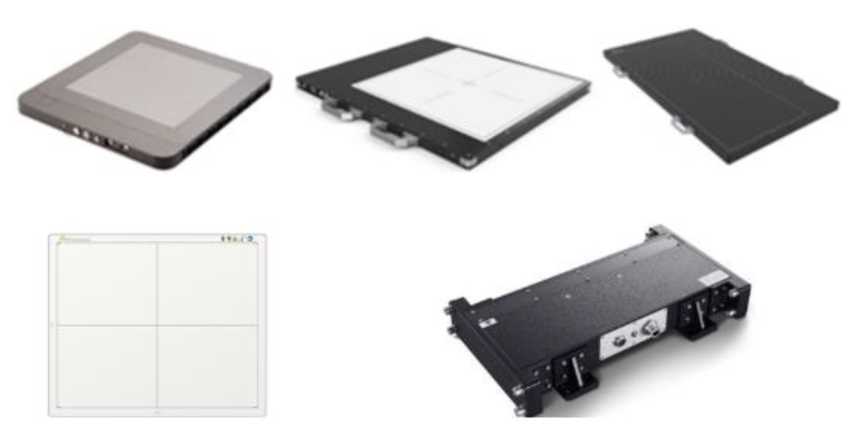

Рисунок 5. - Общий вид ППД модификаций
ЭКОСКАН 4141/10, ЭКОСКАН 4141/20, ЭКОСКАН 4242/14, ЭКОСКАН 4343/10/2,
ЭКОСКАН 4343/14, ЭКОСКАН 4343/14/2, ЭКОСКАН 4343/14/3, ЭКОСКАН 43100, ЭКОСКАН 614

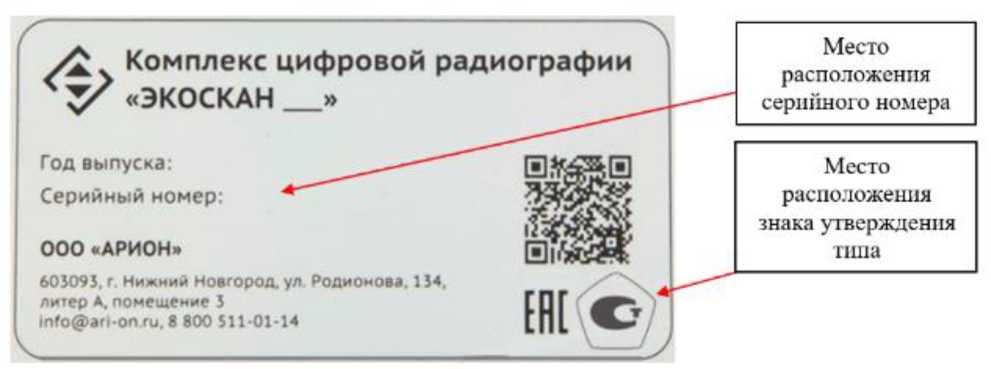

Рисунок 6 - Общий вид информационной таблички
Мес го 11 ломбирован и я
Рисунок 7 - Место установки пломбы от несанкционированного доступа
Программное обеспечение
ПО предназначено для получения цифровых изображений объектов, обработки, и архивирования цифровых изображений и не влияет на метрологические характеристики комплексов.
Метрологически значимая часть ПО защищена от непреднамеренных и преднамеренных изменений ключом электронной защиты.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО), не ниже |
Цифровой идентификатор ПО |
|
Значение |
Стражник |
002.144 |
_ |
|
Сура |
1.0.0.202506 |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики комплексов с применением ПО Стражник
|
Модификация комплекса |
Диапазон измерений линейных размеров, мм |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм |
Пределы допускаемой относительной погрешности измерений линейных размеров, % |
|
1 |
2 |
3 |
4 |
|
ЭКОСКАН 10 |
от 0,26 до 333,00 |
±0,13 в диапазоне от 0,26 до 65,00 включ. |
±0,2 в диапазоне св. 65,0 до 333,0 |
|
ЭКОСКАН 11 |
от 0,16 до 244,00 |
±0,08 в диапазоне от 0,16 до 40,00 включ |
±0,2 в диапазоне св. 40,0 до 244,0 |
|
ЭКОСКАН 12 |
от 0,20 до 260,00 |
±0,10 в диапазоне от 0,20 до 50,00 включ. |
±0,2 в диапазоне св. 50,0 до 260,0 |
|
ЭКОСКАН 14 |
от 0,20 до 430,00 |
±0,10 в диапазоне от 0,20 до 50,00 включ. |
±0,2 в диапазоне св. 50,0 до 430,0 |
|
ЭКОСКАН 20 |
от 0,16 до 280,00 |
±0,08 в диапазоне от 0,16 до 40,00 включ. |
±0,2 в диапазоне св. 40,0 до 280,0 |
|
ЭКОСКАН 25 |
от 0,16 до 360,00 |
±0,08 в диапазоне от 0,16 до 40,00 включ. |
±0,2 в диапазоне св. 40,0 до 360,0 |
|
ЭКОСКАН 28 |
от 0,26 до 382,00 |
±0,13 в диапазоне от 0,26 до 65,00 включ. |
±0,2 в диапазоне св. 65,0 до 382,0 |
|
ЭКОСКАН 30 |
от 0,26 до 398,00 |
±0,13 в диапазоне от 0,26 до 65,00 включ. |
±0,2 в диапазоне св. 65,0 до 398,0 |
|
ЭКОСКАН 35 |
от 0,20 до 546,00 |
±0,10 в диапазоне от 0,20 до 50,00 включ. |
±0,2 в диапазоне св. 50,0 до 546,0 |
|
ЭКОСКАН 40 |
от 0,28 до 551,00 |
±0,14 в диапазоне от 0,28 до 70,00 включ. |
±0,2 в диапазоне св. 70,0 до 551,0 |
|
ЭКОСКАН 0506 |
от 0,10 до 71,00 |
±0,05 в диапазоне от 0,10 до 25,00 включ. |
±0,2 в диапазоне св. 25,0 до 71,00 |
|
ЭКОСКАН 0723 |
от 0,16 до 230,00 |
±0,08 в диапазоне от 0,16 до 40,00 включ. |
±0,2 в диапазоне св. 40,0 до 230,0 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
ЭКОСКАН 1030 |
от 0,26 до 300,00 |
±0,13 в диапазоне от 0,26 до 65,00 включ. |
±0,2 в диапазоне св. 65,0 до 300,0 |
|
ЭКОСКАН 1017 |
от 0,20 до 188,00 |
±0,10 в диапазоне от 0,20 до 50,00 включ. |
±0,2 в диапазоне св. 50,0 до 188,0 |
|
ЭКОСКАН 1115 |
от 0,16 до 176,00 |
±0,08 в диапазоне от 0,16 до 40,00 включ. |
±0,2 в диапазоне св. 40,0 до 176,0 |
|
ЭКОСКАН 1215 |
от 0,10 до 178,00 |
±0,05 в диапазоне от 0,10 до 25,00 включ. |
±0,2 в диапазоне св. 25,0 до 178,0 |
|
ЭКОСКАН 1313 |
от 0,18 до 175,00 |
±0,09 в диапазоне от 0,18 до 45,00 включ. |
±0,2 в диапазоне св. 45,0 до 175,0 |
|
ЭКОСКАН 1414 |
от 0,26 до 198,00 |
±0,13 в диапазоне от 0,26 до 65,00 включ. |
±0,2 в диапазоне св. 65,0 до 198,0 |
|
ЭКОСКАН 1515 |
от 0,24 до 207,00 |
±0,12 в диапазоне от 0,24 до 60,00 включ. |
±0,2 в диапазоне св. 60,0 до 207,0 |
|
ЭКОСКАН 1717 |
от 0,20 до 232,00 |
±0,10 в диапазоне от 0,20 до 50,00 включ. |
±0,2 в диапазоне св. 50,0 до 232,0 |
|
ЭКОСКАН 1724 |
от 0,20 до 288,00 |
±0,10 в диапазоне от 0,20 до 50,00 включ. |
±0,2 в диапазоне св. 50,0 до 288,0 |
|
ЭКОСКАН 2020 |
от 0,36 до 277,00 |
±0,18 в диапазоне от 0,36 до 90,00 включ. |
±0,2 в диапазоне св. 90,0 до 277,0 |
|
ЭКОСКАН 2025 |
от 0,26 до 304,00 |
±0,13 в диапазоне от 0,26 до 65,00 включ. |
±0,2 в диапазоне св. 65,0 до 304,0 |
|
ЭКОСКАН 2030 |
от 0,40 до 350,00 |
±0,20 в диапазоне от 0,40 до 100,00 включ. |
±0,2 в диапазоне св. 100,0 до 350,0 |
|
ЭКОСКАН 2121 |
от 0,40 до 281,00 |
±0,20 в диапазоне от 0,40 до 100,00 включ. |
±0,2 в диапазоне св. 100,0 до 281,0 |
|
ЭКОСКАН 2323 |
от 0,36 до 309,00 |
±0,18 в диапазоне от 0,36 до 90,00 включ. |
±0,2 в диапазоне св. 90,0 до 309,0 |
|
ЭКОСКАН 2530/14 |
от 0,28 до 383,00 |
±0,14 в диапазоне от 0,28 до 70,00 включ. |
±0,2 в диапазоне св. 70,0 до 383,0 |
|
ЭКОСКАН 2530/10 |
от 0,20 до 382,00 |
±0,10 в диапазоне от 0,20 до 50,00 включ. |
±0,2 в диапазоне св. 50,0 до 382,0 |
|
ЭКОСКАН 2532 |
от 0,26 до 394,0 |
±0,13 в диапазоне от 0,26 до 65,00 включ. |
±0,2 в диапазоне св. 65,0 до 394,0 |
|
ЭКОСКАН 2533 |
от 0,20 до 406,00 |
±0,10 в диапазоне от 0,20 до 50,00 включ. |
±0,2 в диапазоне св. 50,0 до 406,0 |
|
ЭКОСКАН 2529 |
от 0,28 до 371,00 |
±0,14 в диапазоне от 0,28 до 70,00 включ. |
±0,2 в диапазоне св. 70,0 до 371,0 |
|
ЭКОСКАН 2633 |
от 0,26 до 408,00 |
±0,13 в диапазоне от 0,26 до 65,00 включ. |
±0,2 в диапазоне св. 65,0 до 408,0 |
|
ЭКОСКАН 2929 |
от 0,30 до 407,00 |
±0,15 в диапазоне от 0,30 до 75,00 включ. |
±0,2 в диапазоне св. 75,0 до 407,0 |
|
ЭКОСКАН 2929/14 |
от 0,28 до 396,00 |
±0,14 в диапазоне от 0,28 до 70,00 включ. |
±0,2 в диапазоне св. 70,0 до 396,0 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
|
ЭКОСКАН 2929/14/2 |
от 0,28 до 396,00 |
±0,14 в диапазоне от 0,28 до 70,00 включ. |
±0,2 в диапазоне св. 70,0 до 396,0 |
|
ЭКОСКАН 3030/19 |
от 0,40 до 413,00 |
±0,20 в диапазоне от 0,40 до 100,00 включ. |
±0,2 в диапазоне св. 100,0 до 413,0 |
|
ЭКОСКАН 3030/14 |
от 0,30 до 411,00 |
±0,15 в диапазоне от 0,30 до 75,00 включ. |
±0,2 в диапазоне св. 75,0 до 411,0 |
|
ЭКОСКАН 3543 |
от 0,20 до 546,00 |
±0,10 в диапазоне от 0,20 до 50,00 включ. |
±0,2 в диапазоне св. 50,0 до 546,0 |
|
ЭКОСКАН 3642 |
от 0,26 до 546,00 |
±0,13 в диапазоне от 0,26 до 65,00 включ. |
±0,2 в диапазоне св. 65,0 до 546,0 |
|
ЭКОСКАН 3643 |
от 0,20 до 552,00 |
±0,10 в диапазоне от 0,20 до 50,00 включ. |
±0,2 в диапазоне св. 50,0 до 552,0 |
|
ЭКОСКАН 4141/10 |
от 0,20 до 571,00 |
±0,10 в диапазоне от 0,20 до 50,00 включ. |
±0,2 в диапазоне св. 50,0 до 571,0 |
|
ЭКОСКАН 4141/20 |
от 0,40 до 571,00 |
±0,20 в диапазоне от 0,40 до 100,00 включ. |
±0,2 в диапазоне св. 100,0 до 571,0 |
|
ЭКОСКАН 4242/13 |
от 0,26 до 589,00 |
±0,13 в диапазоне от 0,26 до 65,00 включ. |
±0,2 в диапазоне св. 65,0 до 589,0 |
|
ЭКОСКАН 4242/14 |
от 0,28 до 595,00 |
±0,14 в диапазоне от 0,28 до 70,00 включ. |
±0,2 в диапазоне св. 70,0 до 595,0 |
|
ЭКОСКАН 4343/10 |
от 0,20 до 600,00 |
±0,10 в диапазоне от 0,20 до 50,00 включ. |
±0,2 в диапазоне св. 50,0 до 600,0 |
|
ЭКОСКАН 4343/14/3 |
от 0,28 до 600,00 |
±0,14 в диапазоне от 0,28 до 70,00 включ. |
±0,2 в диапазоне св. 70,0 до 600,0 |
|
ЭКОСКАН 4343/14 |
от 0,28 до 595,00 |
±0,14 в диапазоне от 0,28 до 70,00 включ. |
±0,2 в диапазоне св. 70,0 до 595,0 |
|
ЭКОСКАН 4343/10/2 |
от 0,20 до 600,00 |
±0,10 в диапазоне от 0,20 до 50,00 включ. |
±0,2 в диапазоне св. 50,0 до 600,0 |
|
ЭКОСКАН 4343/14/2 |
от 0,28 до 600,00 |
±0,14 в диапазоне от 0,28 до 70,00 включ. |
±0,2 в диапазоне св. 70,0 до 600,0 |
|
ЭКОСКАН 4343/15 |
от 0,30 до 595,00 |
±0,15 в диапазоне от 0,30 до 75,00 включ. |
±0,2 в диапазоне св. 75,0 до 595,0 |
|
ЭКОСКАН 43100 |
от 0,28 до 1149,00 |
±0,14 в диапазоне от 0,28 до 70,00 включ |
±0,2 в диапазоне св. 70,0 до 1149,0 |
Таблица 3 - Метрологические характеристики комплексов модификаций ЭКОСКАН 12 и ЭКОСКАН 14 в согнутом состоянии детектора с применением ПО Стражник______________
|
Модификация комплекса |
Диапазон измерений линейных размеров, мм |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм |
|
ЭКОСКАН 12 |
от 0,20 до 50,20 |
±0,10 |
|
ЭКОСКАН 14 |
от 0,20 до 50,20 |
±0,10 |
Таблица 4 - Метрологические характеристики комплексов с применением ПО Сура
|
Модификация комплекса |
Диапазон измерения линейных размеров, мм |
Пределы допускаемой абсолютной погрешности измерения линейных размеров, мм |
|
1 |
2 |
3 |
|
ЭКОСКАН 10 |
от 0,24 до 333,00 |
±0,12 |
|
ЭКОСКАН 11 |
от 0,16 до 244,00 |
±0,08 |
|
ЭКОСКАН 12 |
от 0,20 до 260,00 |
±0,10 |
|
ЭКОСКАН 14 |
от 0,20 до 430,00 |
±0,10 |
|
ЭКОСКАН 20 |
от 0,14 до 280,00 |
±0,07 |
|
ЭКОСКАН 25 |
от 0,14 до 360,00 |
±0,07 |
|
ЭКОСКАН 28 |
от 0,20 до 382,00 |
±0,10 |
|
ЭКОСКАН 30 |
от 0,24 до 398,00 |
±0,12 |
|
ЭКОСКАН 35 |
от 0,20 до 546,00 |
±0,10 |
|
ЭКОСКАН 40 |
от 0,28 до 551,00 |
±0,14 |
|
ЭКОСКАН 0506 |
от 0,10 до 71,00 |
±0,05 |
|
ЭКОСКАН 0723 |
от 0,16 до 230,00 |
±0,08 |
|
ЭКОСКАН 1030 |
от 0,26 до 300,00 |
±0,13 |
|
ЭКОСКАН 1017 |
от 0,20 до 188,00 |
±0,10 |
|
ЭКОСКАН 1115 |
от 0,16 до 176,00 |
±0,08 |
|
ЭКОСКАН 1215 |
от 0,10 до 178,00 |
±0,05 |
|
ЭКОСКАН 1313 |
от 0,18 до 175,00 |
±0,09 |
|
ЭКОСКАН 1414 |
от 0,26 до 198,00 |
±0,13 |
|
ЭКОСКАН 1515 |
от 0,24 до 207,00 |
±0,12 |
|
ЭКОСКАН 1717 |
от 0,18 до 232,00 |
±0,09 |
|
ЭКОСКАН 1724 |
от 0,20 до 288,00 |
±0,10 |
|
ЭКОСКАН 2020 |
от 0,36 до 277,00 |
±0,18 |
|
ЭКОСКАН 2025 |
от 0,26 до 304,00 |
±0,13 |
|
ЭКОСКАН 2030 |
от 0,40 до 350,00 |
±0,20 |
|
ЭКОСКАН 2121 |
от 0,40 до 281,00 |
±0,20 |
|
ЭКОСКАН 2323 |
от 0,36 до 309,00 |
±0,18 |
|
ЭКОСКАН 2529 |
от 0,28 до 371,00 |
±0,14 |
|
ЭКОСКАН 2530/14 |
от 0,28 до 383,00 |
±0,14 |
|
ЭКОСКАН 2530/10 |
от 0,20 до 382,00 |
±0,10 |
|
ЭКОСКАН 2532 |
от 0,24 до 394,00 |
±0,12 |
|
ЭКОСКАН 2533 |
от 0,20 до 406,00 |
±0,10 |
|
ЭКОСКАН 2633 |
от 0,26 до 408,00 |
±0,13 |
|
ЭКОСКАН 2929 |
от 0,30 до 407,00 |
±0,15 |
|
ЭКОСКАН 2929/14 |
от 0,28 до 396,00 |
±0,14 |
|
ЭКОСКАН 2929/14/2 |
от 0,28 до 396,00 |
±0,14 |
|
ЭКОСКАН 3030/19 |
от 0,40 до 413,00 |
±0,20 |
|
ЭКОСКАН 3030/14 |
от 0,28 до 411,00 |
±0,14 |
|
ЭКОСКАН 3543 |
от 0,20 до 546,00 |
±0,10 |
|
ЭКОСКАН 3642 |
от 0,26 до 546,00 |
±0,13 |
|
ЭКОСКАН 3643 |
от 0,20 до 552,00 |
±0,10 |
|
ЭКОСКАН 4141/10 |
от 0,20 до 571,00 |
±0,10 |
|
ЭКОСКАН 4141/20 |
от 0,40 до 571,00 |
±0,20 |
Продолжение таблицы 4
|
1 |
2 |
3 |
|
ЭКОСКАН 4242/13 |
от 0,26 до 589,00 |
±0,13 |
|
ЭКОСКАН 4242/14 |
от 0,28 до 595,00 |
±0,14 |
|
ЭКОСКАН 4343/10 |
от 0,20 до 600,00 |
±0,10 |
|
ЭКОСКАН 4343/10/2 |
от 0,20 до 600,00 |
±0,10 |
|
ЭКОСКАН 4343/14 |
от 0,28 до 595,00 |
±0,14 |
|
ЭКОСКАН 4343/14/2 |
от 0,28 до 600,00 |
±0,14 |
|
ЭКОСКАН 4343/14/3 |
от 0,28 до 600,00 |
±0,14 |
|
ЭКОСКАН 4343/15 |
от 0,30 до 595,00 |
±0,15 |
|
ЭКОСКАН 43100 |
от 0,28 до 1149,00 |
±0,14 |
|
ЭКОСКАН 614 |
от 0,8 до 606,00 |
±0,40 |
Таблица 5 - Метрологические характеристики комплексов модификаций ЭКОСКАН 12 и ЭКОСКАН 14 в согнутом состоянии детектора с применением ПО Сура__________________
|
Модификация комплекса |
Диапазон измерений линейных размеров, мм |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм |
|
ЭКОСКАН 12 |
от 0,20 до 200,00 |
±0,10 |
|
ЭКОСКАН 14 |
от 0,20 до 300,00 |
±0,10 |
Таблица 6 - Метрологические характеристики комплексов с применением ПО Сура
|
Наименование характеристики |
Значение |
|
Диапазон измерений высоты объемных дефектов, мм |
от 0,10 до 15,00 |
|
Пределы допускаемой абсолютной погрешности измерений высоты объемных дефектов, мм |
±0,10 |
Таблица 7 -Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °С |
от -40 до + 50 |
|
Относительная влажность воздуха, % |
от 10 до 80 |
|
Напряжение питания переменного тока, В |
220±10 |
|
Частота переменного тока, Гц |
50,0±2,5 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
Таблица 9 - Технические характеристики
|
Модификация комплекса |
Габаритные размеры ППД, мм, не более |
Масса ППД, кг, не более |
|
1 |
2 |
3 |
|
ЭКОСКАН 10 |
160 х 400 х 25 |
3,2 |
|
ЭКОСКАН 11 |
132 х 335 х 30 |
2,2 |
|
ЭКОСКАН 12 |
182 х 453 х 20 |
3,2 |
|
ЭКОСКАН 14 |
182 х 633 х 20 |
3,4 |
|
ЭКОСКАН 20 |
208 х 257 х 27,5 |
2,5 |
Продолжение таблицы 9
|
1 |
2 |
3 |
|
ЭКОСКАН 25 |
322 х 355 х 17 |
3,4 |
|
ЭКОСКАН 28 |
291 х 340 х 18 |
2,5 |
|
ЭКОСКАН 30 |
322 х 355 х 17 |
3,4 |
|
ЭКОСКАН 35 |
400 х 470 х 17 |
5,4 |
|
ЭКОСКАН 40 |
400 х 470 х 17 |
5,4 |
|
ЭКОСКАН 0506 |
146 х 214 х 34 |
1,9 |
|
ЭКОСКАН 0723 |
90 х 290 х 50 |
5,2 |
|
ЭКОСКАН 1017 |
184 х 197 х 50 |
2,5 |
|
ЭКОСКАН 1030 |
160 х 400 х 30 |
2,2 |
|
ЭКОСКАН 1115 |
150 х 224 х 42 |
2,2 |
|
ЭКОСКАН 1215 |
160 х 240 х 33 |
2,7 |
|
ЭКОСКАН 1313 |
176 х 176 х 47 |
3,5 |
|
ЭКОСКАН 1414 |
175 х 183 х 55 |
2,0 |
|
ЭКОСКАН 1515 |
181 х 196 х 50 |
2,0 |
|
ЭКОСКАН 1717 |
210 х 197 х 45 |
3,0 |
|
ЭКОСКАН 1724 |
210 х 274 х 45 |
3,5 |
|
ЭКОСКАН 2020 |
245 х 245 х 55 |
3,5 |
|
ЭКОСКАН 2025 |
223 х 266 х 68 |
4,3 |
|
ЭКОСКАН 2030 |
328 х 338 х 57 |
8,6 |
|
ЭКОСКАН 2121 |
295 х 360 х 22 |
3,7 |
|
ЭКОСКАН 2323 |
256 х 261 х 50 |
6,4 |
|
ЭКОСКАН 2529 |
318,5 х 288 х 40 |
12,2 |
|
ЭКОСКАН 2530/14 |
372 х 420 х 26 |
6,53 |
|
ЭКОСКАН 2530/10 |
304 х 354 х 35 |
16,0 |
|
ЭКОСКАН 2532 |
286 х 343 х 45 |
9,2 |
|
ЭКОСКАН 2533 |
284 х 390 х 18 |
4,1 |
|
ЭКОСКАН 2633 |
320 х 385 х 18 |
3,2 |
|
ЭКОСКАН 2929 |
323 х 328 х 50 |
10,5 |
|
ЭКОСКАН 2929/14 |
330 х 330 х 40 |
17,5 |
|
ЭКОСКАН 2929/14/2 |
418 х 372 х 31,4 |
9,1 |
|
ЭКОСКАН 3030/19 |
452 х 454 х 58 |
9,1 |
|
ЭКОСКАН 3030/14 |
328 х 323 х 50 |
9,5 |
|
ЭКОСКАН 3543 |
384 х 460 х 16 |
4,0 |
|
ЭКОСКАН 3642 |
399 х 475 х 18 |
5,0 |
|
ЭКОСКАН 3643 |
461 х 380 х 15 |
5,0 |
|
ЭКОСКАН 4141/10 |
599 х 672 х 44 |
25,0 |
|
ЭКОСКАН 4141/20 |
599 х 672 х 44 |
25,0 |
|
ЭКОСКАН 4242/13 |
460 х 460 х 16 |
4,0 |
|
ЭКОСКАН 4242/14 |
471 х 471 х35 |
21,0 |
|
ЭКОСКАН 4343/10 |
470 х 470 х34,5 |
15,1 |
|
ЭКОСКАН 4343/10/2 |
630 х 540 х 30 |
12,4 |
|
ЭКОСКАН 4343/14 |
540 х 630 х 25,4 |
14,6 |
|
ЭКОСКАН 4343/14/2 |
470 х 470 х 34 |
17,0 |
|
ЭКОСКАН 4343/14/3 |
630 х 540 х 30 |
15,1 |
|
ЭКОСКАН 4343/15 |
470 х 470 х 57 |
21,0 |
|
ЭКОСКАН 43100 |
1200 х 650 х 40 |
35,0 |
|
ЭКОСКАН 614 |
641 х 240 х62 |
20,0 |
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на информационную табличку ППД в месте, указанном на рисунке 6.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Плоскопанельный детектор (ППД) |
ЭКОСКАН |
1 шт. 1) |
|
ЭВМ оператора |
_ |
1 шт. |
|
Программное обеспечение, предустановленное на ЭВМ оператора |
«Стражник», «Сура» 1) |
1 шт. 1) |
|
Блок питания |
_ |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Комплект аккумуляторов |
_ |
по заказу |
|
Зарядное устройство для аккумуляторов |
_ |
по заказу |
|
Транспортировочный кейс |
_ |
по заказу |
|
Защитный кожух ППД |
_ |
по заказу |
|
Устройство подогрева ППД |
по заказу | |
|
Руководство по эксплуатации |
ЭКО-46.00.00.00 РЭ |
1 экз. |
|
Паспорт |
ЭКО-46.00.00.00 ПС |
1 экз |
|
Оснастка для поверки гибкого детектора |
_ |
по заказу |
|
1) — в зависимости от комплектации | ||
Сведения о методах измерений
приведены в разделе 4 «Порядок работы» руководства по эксплуатации ЭКО-46.00.00.00 РЭ.
Нормативные документы
ТУ 26.51.66-120-96651179-2025 Комплексы цифровой радиографии ЭКОСКАН. Технические условия.
