Контурограф М.220
| Номер в ГРСИ РФ: | 98644-26 |
|---|---|
| Производитель / заявитель: | ОАО "Завод Протон-МИЭТ", г.Москва |
Контурограф М.220 (далее - контурограф) предназначен для измерений профиля и параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг, углов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98644-26 | ||||||
| Наименование | Контурограф | ||||||
| Модель | М.220 | ||||||
| Приказы |
№1068 от
02.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 23957061-686a-3811-f416-2d7100d5ef0b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Завод ПРОТОН», РОССИЯ, 124527, г. Москва, вн.тер.г. муниципальный округ Старое Крюково, г. Зеленоград, аллея Солнечная, д. 10
Поверка
| Методика поверки / информация о поверке |
РТ-МП-184-203-2026 ГСИ. Контурограф М.220. Методика поверки
(с 02.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98644-26: Описание типа
2026-98644-26.pdf
|
Скачать | 141.4 КБ | |
|
98644-26: Методика поверки
РТ-МП-184-203-2026
2026-mp98644-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Контурограф М.220 (далее - контурограф) предназначен для измерений профиля и параметров шероховатости поверхности различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками, радиусов дуг, углов.
Описание
Принцип действия контурографа основан на ощупывании измеряемой поверхности щупом и преобразовании возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на монитор компьютера в виде профилей и геометрических параметров профилей.
Контурограф состоит из гранитной плиты и колонны, на которых установлены направляющие осей X и Z под углом 90° для перемещения рабочего стола и консоли со щупом. Перемещение по осям X и Z осуществляется с помощью приводов и фиксируются оптическими преобразователями перемещений. Перемещение по оси Y осуществляется с помощью моторизованной системы позиционирования. Управление перемещением по осям X и Z осуществляется с помощью блока управления, к которому подключается компьютер c джойстиком.
Общий вид средства измерений представлен на рисунке 1.
Пломбировка контурографа от несанкционированного доступа не предусмотрена. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки на металлизированную идентификационную табличку, которая расположена на задней панели основания контурографа. Место нанесения зводского номера и представлено на рисунке 2.
К средству измерений данного типа относится контурограф М.220, заводской номер № 0127.
Место нанесения
заводского номера

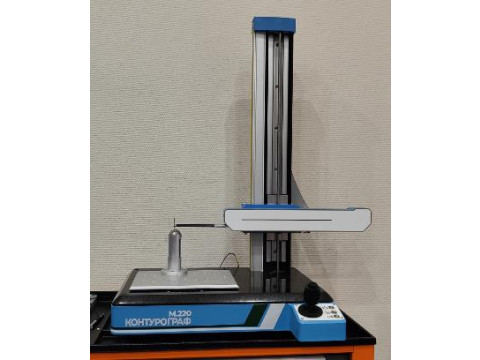

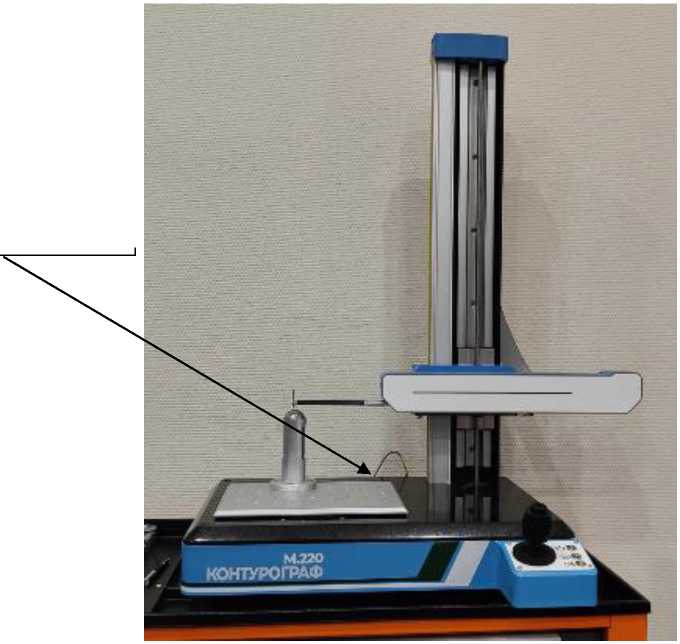

Рисунок 1 - Общий вид Контурографа М.220
Место нанесения знака утверждения типа
Контурограф
Рисунок 2 - Вид идентификационной таблички
Программное обеспечение
Контурограф имеет в своем составе программное обеспечение (далее - ПО), разработанное для конкретной измерительной задачи, осуществляющие измерительные функции, функции расчета параметров и функции индикации. ПО путем анализа получаемых профилей определяет параметры шероховатости поверхности различных деталей и геометрические параметры профилей (расстояния между точками, радиусы дуг, углы).
Идентификационные данные ПО представлены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Метрология |
|
Номер версии (идентификационный номер) ПО |
v.2.0.3 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
ПО является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют. Конструкция контурографа исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения контурографа «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики контурографа приведены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики контурографа
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров по оси Z, мм |
от 0,005 до 220 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм |
±(1+0,05-H/100), где Н - измеренное значение по оси Z, мкм |
|
Диапазон измерений линейных размеров по оси X, мм |
от 0,005 до 220 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм |
±(1+0,05Ъ/100), где L - измеренное значение по оси X, мкм |
|
Допускаемое отклонение от прямолинейности перемещений по оси X, мкм, не более* |
5 (на 100 мм) |
|
Пределы допускаемой абсолютной погрешности измерений радиусов, мкм** |
±(0,2+0,1-R/100), где R - измеренное значение радиуса, мкм |
|
Пределы допускаемой абсолютной погрешности измерений углов*** |
±0,06° |
|
Диапазон измерений параметра шероховатости Ra, мкм |
от 0,025 до 10 |
|
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм |
±(0,002+0,03 •Ra), где Ra - измеренное значение параметра шероховатости Ra, мкм |
|
Примечания: Для измерений параметров контура используется щуп: угол 15°, радиус 20 мкм Для измерений параметров шероховатости используется щуп: угол 60°, радиус 7 мкм * - отсечка шага 2,5 мм, скорость не более 1,0 мм/с * * - в диапазоне измерений радиусов 5 до 15 мм, при дуге окружности не менее 120 * ** - в диапазоне измерений углов от 0° до 360°. | |
аблица 3 - Технические характеристики контурографа
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
800 620 1000 |
|
Масса, кг, не более |
100 |
|
Параметры шероховатости профиля |
Ra, Rz |
|
Фильтры |
Гаусс, 2CR, PC75 |
|
Отсечка шага 1c, мм |
0,025; 0,08; 0,25; 0,8; 2,5; 8; 25 |
|
Длина оценки параметров шероховатости, мм |
1c^n, где n от 2 до 7 |
|
Измерительное усилие, мН |
от 2 до 220 |
|
Условия эксплуатации: - рабочая область значений температуры, °C - относительная влажность воздуха (без конденсата), %, не более |
от +15 до +25 80 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 180 до 240 50 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Скорость измерений, мм/с |
от 0,25 до 2,0 |
|
Скорость позиционирования, мм/с, не более |
60 |
Знак утверждения типа
наносят методом печати на металлизированную идентификационную табличку, расположенную на задней панели основания контурографа (рисунок 2), и на титульный лист руководства по эксплуатации.
Комплектность
Комплектность средства измерений представлена в таблице 4.
аблица 4 - Комплектность контурографа
|
Наименование |
Обозначение |
Количество |
|
Контурограф |
М.220 |
1 шт. |
|
Стандартный щуп для измерений контура |
- |
1 шт. |
|
Стандартный щуп для измерений шероховатости поверхности |
- |
1 шт. |
|
Мера шероховатости |
ПРО-10 |
1 шт. |
|
Руководство по эксплуатации |
Контурограф М.220. Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
методы измерений изложены в разделе «Программа - геометрические измерения» документа «Контурограф М.220. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 года № 2657;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 года № 472.
