Уровнемеры радарные ULR3000
| Номер в ГРСИ РФ: | 98647-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | BEIJING BIIC FAR EAST INSTRUMENT CO., LTD., КИТАЙ |
Уровнемеры радарные ULR3000 (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих материалов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98647-26 | |||||||||||||||
| Действует | по 02.06.2031 | |||||||||||||||
| Наименование | Уровнемеры радарные | |||||||||||||||
| Модель | ULR3000 | |||||||||||||||
| Модификации |
ULR3000-X1X2X3X4X5X6X7X8X9X10X11X12, где ULR3000 - обозначение типа X1 - форма антенны X2 - вид взрывозащиты X3 - параметры выходного сигнала X4 - технологические соединения X5 - материал антенны X6 - материал фланца X7 - диапазон температуры технологического процесса, ℃ X8 - материал корпуса / степень защиты по ГОСТ 14254-2015 X9 - вид присоединения X10 - наличие дисплея и Bluetooth X11 - рабочий диапазон измерения, м, не более X12 - дополнительные принадлежности На испытания представлены: ULR3000-65DDF2T3B112Q5 ULR3000-67DDF2T3B112Q4 ULR3000-64DDF4T3B112Q1 ULR3000-65DHF2T3B212R3 |
|||||||||||||||
| Приказы |
№1068 от
02.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f72bbd55-8bf2-ab6e-25d9-0c77ddfca893 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Beijing Far East Instrument Co., Ltd., КИТАЙ, No. 6, Hepingli North Street, Dongcheng District, Beijing
Поверка
| Методика поверки / информация о поверке |
МП-898-2025 ГСИ. Уровнемеры радарные ULR3000. Методика поверки
(с 02.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98647-26: Описание типа
2026-98647-26.pdf
|
Скачать | 237.2 КБ | |
|
98647-26: Методика поверки
МП-898-2025
2026-mp98647-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Уровнемеры радарные ULR3000 (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих материалов.
Описание
Принцип действия уровнемеров основан на излучении антенной уровнемера непрерывного частотно-модулированного сигнала, который, отражаясь от поверхности измеряемой среды, принимается антенной уровнемера с временной задержкой. Используя разность частот излучаемого и принимаемого сигналов, вычисляется значение уровня измеряемой среды.
Уровнемеры состоят из первичного преобразователя (антенны) и электронного блока (далее - ЭБ), размещенного внутри односекционного корпуса.
В зависимости от условий эксплуатации предусмотрены модификации и исполнения уровнемеров, отличающиеся типом взрывозащиты, корпусом, антенной, диапазонами и погрешностями измерений, способом присоединения.
Условное обозначение уровнемера:
ULR3000-X1X2X3X4X5X6X7X8X9X10X11X12
|
где: | ||||
|
ULR3000 |
- |
обозначение типа; | ||
|
X1 |
- |
форма антенны: | ||
|
64 |
- |
G3-1/2’ линзовая; | ||
|
65 |
- |
G1-1/2’ линзовая; | ||
|
66 |
- |
G3/4’ линзовая; | ||
|
67 |
- |
перфторуглеродное уплотнение (технологическое уплотнение); | ||
|
68 |
- |
пластиковая рупорная (без слепой зоны); | ||
|
69 |
- |
гигиеническая; | ||
|
X2 |
- |
вид вз |
эывозащиты: | |
|
D |
- |
взрывонепроницаемая оболочка «db»; | ||
|
I |
- |
искробезопасная электрическая цепь «i»; | ||
|
P |
- |
не взрывозащищенный; | ||
|
Хз |
- |
параметры выходного сигнала: | ||
|
D |
- |
4 ^20тЛ/НЛКТ/24УОС/двухпроводная система; | ||
|
E |
- |
4 ^20тЛ/НЛКТ/24УОС/двухпроводная система + двухкамерный корпус + встроенный сетевой фильтр; | ||
|
H |
- |
4~20mA/HART/24VDC/четырехпроводная система + Modbus RTU (RS-485); | ||
|
M |
- |
4~20mA/220VAC/четырехпроводная система; | ||
|
примечание: поддерживается интерфейс IoT; | ||||
|
X4 |
- |
технологические соединения; | ||
|
X5 |
- |
материал антенны; | ||
|
X6 |
- |
материал фланца: | ||
|
B |
- |
сталь 304 | ||
|
C |
- |
сталь 306/316L; | ||
|
D |
- |
PP; | ||
|
E |
- |
PTFE; | ||
|
X |
- |
специальное исполнение; | ||
|
X7 |
- |
диапазон температуры технологического процесса, °C: | ||
|
1 |
- |
от -40 до +80; | ||
|
2 |
- |
от -40 до +110; | ||
|
3 |
- |
от -40 до +200 (с теплоотводом); | ||
|
Х |
- |
специальное исполнение; | ||
|
X8 |
- |
материал корпуса / степень защиты по ГОСТ 14254-2015: | ||
|
1 |
- |
алюминиевый сплав / IP67; | ||
|
2 |
- |
сталь 304 / IP67; | ||
|
3 |
- |
сталь 316 / IP67; | ||
|
4 |
- |
не взрывозащищенное | ||
|
X |
- |
специальное исполнение; | ||
|
X9 |
- |
вид присоединения: | ||
|
1 |
- |
M20*1.5 | ||
|
2 |
- |
1/2NPT | ||
|
3 |
- |
3/4NPT | ||
|
Х |
- |
специальное исполнение; | ||
|
X10 |
- |
наличие дисплея и Bluetooth | ||
|
R |
- |
с дисплеем, без Bluetooth; | ||
|
Q |
- |
с дисплеем, с Bluetooth; | ||
|
N |
- |
без дисплея, без Bluetooth; | ||
|
X11 |
- |
рабочий диапазон измерения, м, не более: | ||
|
1 |
- |
10; | ||
|
2 |
- |
20; | ||
|
3 |
- |
30; | ||
|
4 |
- |
60; | ||
|
5 |
- |
120 (80*); | ||
|
X12 |
- |
дополнительные принадлежности; | ||
|
* Метрологические характеристики нормируются для диапазона измерений до 80 м | ||||
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на маркировочную табличку, наклеиваемую на корпус уровнемера. Общий вид (схема) маркировочной таблички представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Для ограничения доступа в целях несанкционированной настройки и вмешательства производится опломбирование посредством нанесения пломбы на крышку корпуса внутреннего электронного блока. Места нанесения пломб указаны на рисунке 3.

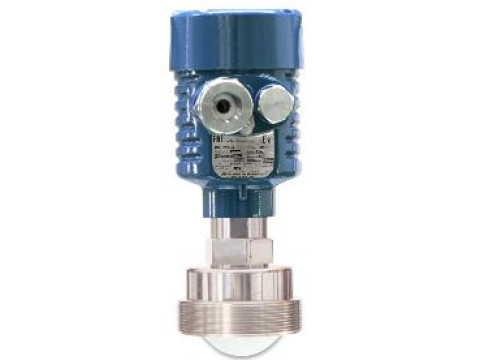

Общий вид уровнемеров представлен на рисунке 2.
Место нанесения заводского номера
Model ULR3000 67DDF2T3B112Q4 Tag NO : LD12
Pressure: ATM
Ш (008-60000) m
Accuracy:
Power:
±2mn
DC24V
Afflbi^Iaep. :(-60~60) ’C Output: (4-W
b. ND :е*эЬи c-a Factory NO : D12(
Г b*IICIa:h
b lb IUC 1И."
Со., Ltd
Рисунок 1 - Пример маркировочной таблички
а) ULR3000-64
г) ULR3000-67
б) ULR3000-65
д) ULR3000-68
Рисунок 2 - Общий вид уровнемеров
в) ULR3000-66
е) ULR3000-69
Место пломбирования
Рисунок 3 - Место нанесения защитной пломбы
Программное обеспечение
Уровнемеры имеют встроенное микропрограммное обеспечение (далее - ВПО), имеющее метрологически значимую часть.
Защита ВПО и измеренных данных от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 2.
Таблица 1 - Идентификационные данные микропрограммного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Level meter |
|
Номер версии (идентификационный номер) ПО |
2.X* |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
* «Х» принимает значения от 0 до 9.* | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, м1) |
от 0 до 10 от 0 до 20 от 0 до 30 от 0 до 60 от 0 до 80 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня для уровнемеров с рабочим диапазоном измерений, мм1): от 0 до 10 м от 0 до 20 м от 0 до 30 м от 0 до 60 м от 0 до 80 м |
±1 ±1 ±1 ±2; ±2,5 2) ±3 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности преобразования значения уровня в выходной сигнал постоянного тока, %3) |
±0,016 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений во всем диапазоне условий эксплуатации температуры окружающей среды уровнемера, отличной от нормальной (от +15 °С до +25 °С), мм4) |
±10 |
П Продолжение таблицы 2________________________________________________________________
1) Фактические значения указываются в руководстве по эксплуатации.
2) Уровнемеры с диапазоном измерений до 60 м имеют пределы основной допускаемой погрешности измерений уровня в диапазоне измерений до 30 м включительно ±2 мм, в диапазоне измерений свыше 30 м пределы погрешности ±2,5 мм.
3) При снятии результатов измерений по выходному токовому сигналу, абсолютная погрешность измерений уровня и приведенная к диапазону измерений погрешность преобразования значения уровня в токовый выходной сигнал суммируются алгебраически.
4) Основная и дополнительная погрешность измерений уровня складываются алгебраически.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы 1): - аналоговый токовый, мА - цифровой |
от 4 до 20 HART, Modbus RTU |
|
Параметры электрического питания 1): - напряжение постоянного тока: - двухпроводная система, В - четырехпроводная система, В - напряжение переменного тока, В - частота переменного тока, Гц |
от 15 до 28 от 18 до 28 от 187 до 242 50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +60 |
|
Температура технологического процесса, °С 1) |
от -40 до +200 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
500 500 1000 |
|
Масса, кг, не более |
50 |
|
Маркировка взрывозащиты: - при температуре измеряемой среды до +80 °С - при температуре измеряемой среды до +200 °С |
1Ex db IIC T6 Gb X Ex tb IIIC T80°C Db X 0Ex ia IIC T6 Ga X Ex ia IIIC T80°C Da X 1Ex db IIC T4 Gb X Ex tb IIIC T130°C Db X 0Ex ia IIC T4 Ga X Ex ia IIIC T130°C Da X |
|
Степень защиты, обеспечиваемая оболочкой |
IP67 |
|
1) В соответствии с кодом заказа (указывается в условном обозначении уровнемера). | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Средняя наработка на отказ, ч, не менее |
130000 |
Знак утверждения типа
наносится методом печати на титульном листе руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радарный* |
ULR3000 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* - модификация определяется договором поставки | ||
Сведения о методах измерений
приведены в разделе 6 «Работа с приборами» документа «Уровнемеры радарные ULR3000. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 3459 от «30» декабря 2019 г.;
Q/YG BDB 0166-2021 Стандарт предприятия BEIJING FAR EAST INSTRUMENT CO., LTD «Уровнемеры радарные ULR3000».
