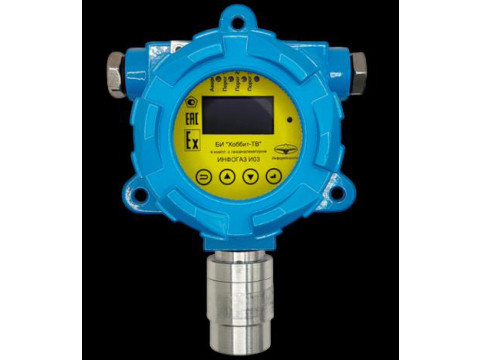

Блоки индикации Хоббит-ТВ-Г1
| Номер в ГРСИ РФ: | 98651-26 |
|---|---|
| Производитель / заявитель: | ООО "Информаналитика", г.С.-Петербург |
Блоки индикации Хоббит-ТВ-Г1 (далее - блок индикации) предназначены для преобразований цифровых сигналов, поступающих от газоаналитических преобразователей, в выходной сигнал силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98651-26 | ||||||
| Действует | по 03.06.2031 | ||||||
| Наименование | Блоки индикации | ||||||
| Модель | Хоббит-ТВ-Г1 | ||||||
| Приказы |
№1083 от
03.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2699435d-5fcb-2edb-b9de-861906757f4c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Информаналитика», РОССИЯ, 194223, г. Санкт-Петербург, ул. Курчатова, д. 10, лит. К
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0039-2025 МП ГСИ. Блок индикации Хоббит-ТВ-Г1. Методика поверки.
(с 03.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98651-26: Описание типа
2026-98651-26.pdf
|
Скачать | 242.5 КБ | |
|
98651-26: Методика поверки
РВНЕ.0039-2025 МП
2026-mp98651-26.pdf
|
Скачать | 1006.3 КБ |
Описание типа
Назначение
Блоки индикации Хоббит-ТВ-Г1 (далее - блок индикации) предназначены для преобразований цифровых сигналов, поступающих от газоаналитических преобразователей, в выходной сигнал силы постоянного тока.
Описание
Принцип действия блоков индикации основан на индикации концентрации контролируемого газа от газоаналитических преобразователей и сигнализации превышения их пороговых значений, с последующим формированием пропорционального выходного аналогового сигнала в виде силы постоянного тока в диапазоне от 4 до 20 мА и согласования с внешними системами контроля и управления.
Конструктивно блоки индикации состоят из литого корпуса алюминиевого сплава. На корпус навинчена крышка со стеклом, которое уплотняется резиновым кольцом. Под стеклом находится индикаторная панель с цифровым дисплеем и световой сигнализацией по трём пороговым уровням, а также световой сигнализацией аварии при отказе связи с подключенным газоаналитическим преобразователем. Также у блоков индикации имеется модуль для подключения съемного газоаналитического преобразователя. При необходимости управления внешними устройствами преобразование служебной информации от блока индикации в сигналы управления внешними устройствами осуществляется с помощью блока коммутации и управления (далее - БКУ) или блока реле (далее - БР10М). Блок реле может быть использован для питания блока индикации.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид блоков индикации с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 - 2. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки. Надписи на корпусе и лицевой панели блоков индикации могут отличаться от приведенных на рисунках 1 - 2, в зависимости от условий применения блоков индикации.
Цветовая гамма корпуса блоков индикации может быть изменена по решению изготовителя в одностороннем порядке.
Место крепления пломбы с нанесением знака поверки
Место нанесения знака утверждения типа

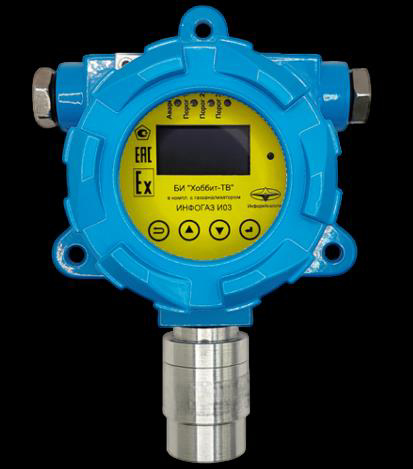

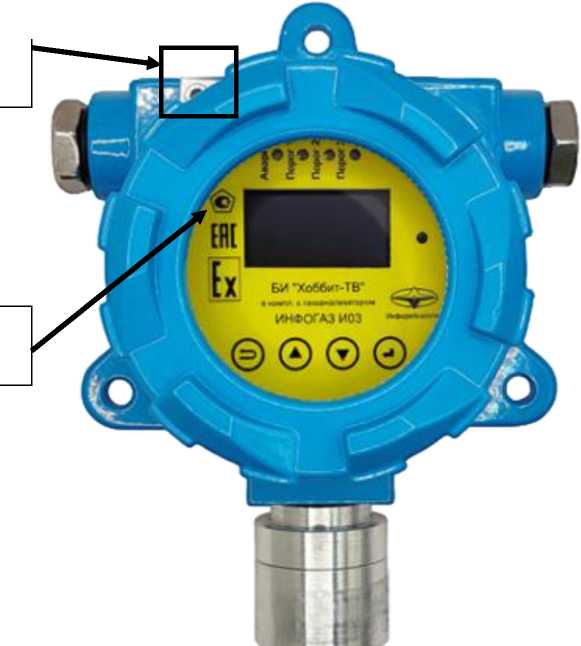

Рисунок 1 - Общий вид блоков индикации с указанием места ограничения доступа к местам настройки (регулировки) и места нанесения знака утверждения типа

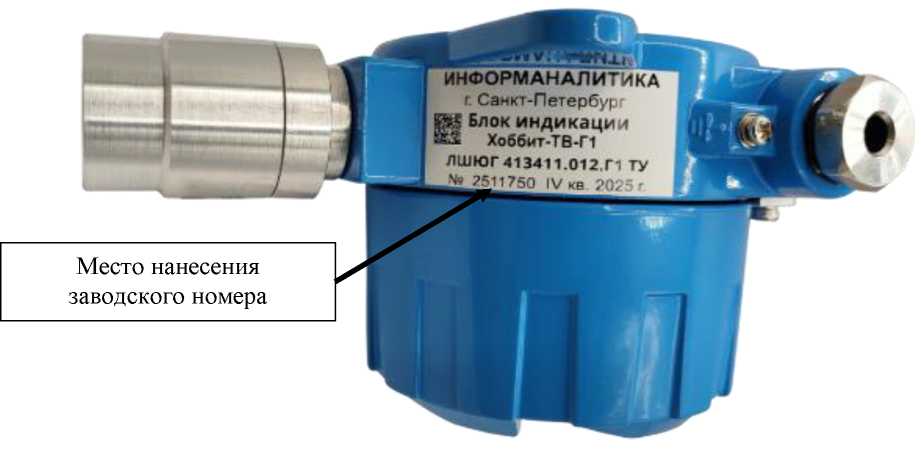

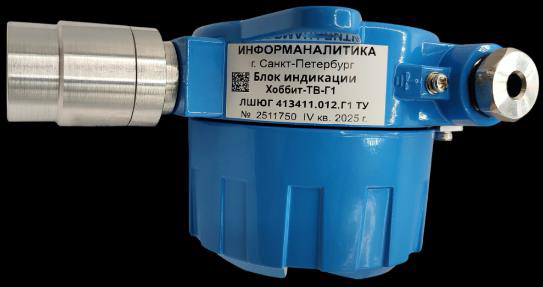

Рисунок 2 - Общий вид блоков индикации с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей состоит из встроенного ПО.
Встроенное ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО блоков индикации приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
BI_XOB_TV_G1 |
|
Номер версии (идентификационный номер ПО), не ниже |
V10.0.0.0 |
|
Цифровой идентификатор ПО |
CRC16: 282a |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной относительной погрешности воспроизведений силы постоянного тока, % |
±5 |
|
Пределы допускаемой дополнительной относительной погрешности воспроизведений силы постоянного тока, вызванной отклонением температуры от нормальных условий, в диапазоне рабочих температур, на каждые 10 °С, % |
±0,5 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +25 от 30 до 80 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 16 до 26 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Сопротивление нагрузки по токовому выходу, Ом, не более |
680 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
220x220x100 |
|
Масса, кг, не более |
1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +30 °С, %, не более |
от -40 до +50 95 |
|
Маркировка взрывозащиты |
1Ex da+db ia IIC T6 Gb X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
90000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на свободном от надписей пространстве корпуса блоков индикации любым технологических способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок индикации Хоббит-ТВ-Г1 |
- |
1 шт. |
|
Заглушка |
- |
1 шт. |
|
Пульт управления |
- |
1 шт. |
|
Блок коммутации БКУ |
ЛШЮГ.413411.024 ТУ |
1 шт. 1) |
|
Блок коммутации БР10М |
ЛШЮГ.413411.024 ТУ |
1 шт.1) |
|
Руководство по эксплуатации |
ЛШЮГ.413411.012.Г1 РЭ |
1 экз. |
|
1) По требованию заказчика. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ЛШЮГ.413411.012.Г1 РЭ «Блоки индикации Хоббит-ТВ-Г1. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
ТУ 4215-012.Г1-46919435-2024 «Блоки индикации Хоббит-ТВ-Г1. Технические условия».
