Сигнализаторы загазованности ЦЕНТАН

Назначение

Сигнализаторы загазованности ЦЕНТАН (далее - сигнализаторы) предназначены для непрерывного автоматического измерения содержания метана (далее по тексту - СН4) или оксида углерода («угарный газ», далее по тексту - СО) в воздухе бытовых помещений газопотребления, оповещения о предаварийной и аварийной ситуации световой и звуковой сигнализацией при превышении установленных пороговых значений содержания контролируемых компонентов, управления устройством автоматического отключения подачи газа.

Описание

Сигнализаторы относятся к одноканальным, стационарным, одноблочным, энергозависимым приборам непрерывного действия со световой и звуковой сигнализацией, а также к имеющим выходные устройства, предназначенные для передачи логического сигнала при работе сигнализаторов в составе системы.

Сигнализаторы изготавливаются в двух модификациях:

- сигнализатор загазованности ЦЕНТАН СЗ-СН4 (далее по тексту - ЦЕНТАН СЗ-СН4) с одним порогом срабатывания на СН4, который обеспечивает выдачу звукового, светового и управляющего (закрытие клапана) сигналов при превышении установленного порога довзрывоопасной концентрации СН4, а также выдачу логического сигнала при работе сигнализатора в составе системы;

- сигнализатор загазованности ЦЕНТАН СЗ-СО (далее по тексту - ЦЕНТАН СЗ-СО) с двумя порогами срабатывания на СО, который обеспечивает выдачу звукового, светового сигнала при превышении установленных порогов «Порог 1», «Порог 2» и логического сигнала при превышении «Порог 2» массовой концентрации СО для закрытия клапана.

Способ подачи контролируемой среды (СН4 или СО) - конвекционный.

Сигнализаторы состоят из пластмассового корпуса и крышки прямоугольной формы с расположенной внутри измерительной платой и закреплёнными между собой самонарезающими винтами.

Снизу расположены разъёмы для внешних присоединений (кабелей).

На лицевой стороне сигнализаторов расположены светодиодные индикаторы:

- зелёного цвета - «Питание»;

- красного цвета - «Авария».

На правом торце имеется отверстие для доступа к сервисной кнопке (кнопке тестирования сигнализатора - «Тест»). Доступ к кнопке конструктивно защищён от случайного нажатия и осуществляется с помощью инструмента.

Принцип действия сигнализаторов основывается на преобразовании содержания газа в напряжение с помощью сенсоров (полупроводникового для СН4, электрохимического для СО), сравнении полученного напряжения с заданными напряжениями, соответствующими пороговым уровням загазованности, и выработке звуковых, световых, управляющих и логических сигналов при предаварийной и аварийной ситуации в соответствии с логикой сигнализаторов.

Внешний вид сигнализаторов показан на рисунке 1.

Конструкцией сигнализаторов предусмотрена пломбировка корпуса, обеспечивающая защиту от вскрытия и несанкционированного доступа к сенсорам и местам настройки, путем нанесения наклейки с изображением знака поверки на место соединения двух деталей корпуса и крышки на левом торце. Место нанесения наклейки указано на рисунке 1. Нанесение пломбы изготовителя не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр, наносится методом термотрансферной печати на маркировочную наклейку, закрепляемую на задней стенке корпуса сигнализатора. Место установки маркировочной наклейки представлено на рисунке 1. Общий вид маркировочной наклейки с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 2.

Место нанесения наклейки с изображением знака поверки

Контролируемый газ

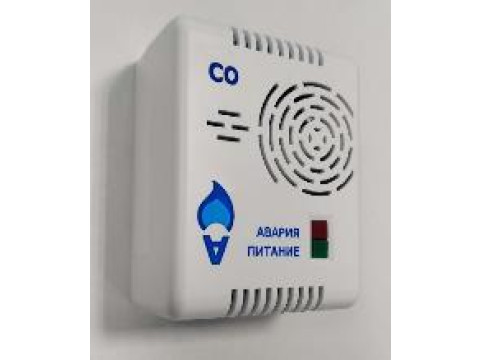

Рисунок 1 - Внешний вид сигнализаторов загазованности ЦЕНТАН

Место размещения маркировочной наклейки

Место нанесения заводского номера

Технич!

IP20

ООО 'ЦЕНТР АНАЛИ’ИКИ'

Сигнализатор загазованности ЦЕНТАН СЗ-СН.

,^±5]ЧНКПР

51 53-lW-$7814M1-2025

Сделано ■ Росси»

кой номер

Дата изготовления 0В2025

Напряжение питания гост тока______

ПотреВгяе'.-ая мощность, не белее___

Напряжение клапана_______________

Контролируемой газ________________

Пороговое значения концентраиии:

' Порог Г__________

АО °икор Элес'ссникс ’

_______5 9т

________25 В Me*a» (СН«)

Место нанесения знака утверждения типа

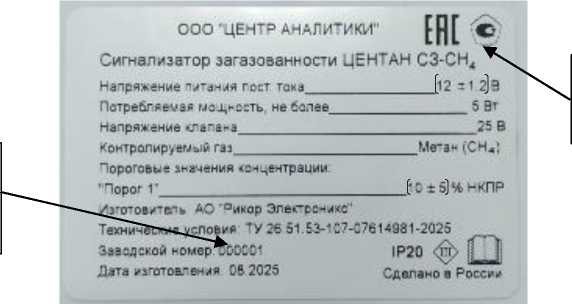

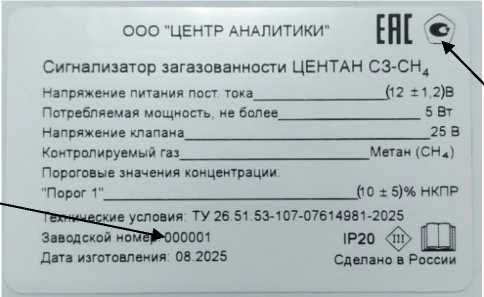

Рисунок 2 - Общий вид маркировочной наклейки

Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение (ПО).

ПО предназначено для приема, обработки и передачи измерительной информации о содержании определяемых компонентов, и сигнализации при достижении установленных пороговых значений содержания определяемых компонентов.

Идентификационные данные встроенного ПО сигнализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция средства измерений исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию. Уровень защиты встроенного ПО сигнализаторов от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики сигнализаторов приведены в таблицах 2 - 4.

Таблица 2 - Метрологические характеристики сигнализаторов

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится методом термотрансферной печати на маркировочную наклейку, закрепляемую на задней стенке корпуса сигнализатора, и типографским способом на титульный лист паспортов сигнализаторов.

Комплектность

Таблица 5 - Комплект поставки сигнализаторов загазованности

Сведения о методах измерений

приведены в руководстве по эксплуатации КДБА.421453.002 РЭ в разделе 2 «Использование по назначению».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ТУ 26.51.53-107-07614981-2025 Сигнализатор загазованности ЦЕНТАН. Технические условия.
