Профилометры UMIC
| Номер в ГРСИ РФ: | 98654-26 |
|---|---|
| Категория: | Профилометры |
| Производитель / заявитель: | ООО «ЮМИК», г. Москва |
Профилометры UMIC (далее - профилометры) предназначены для измерений параметров шероховатости поверхности изделий.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98654-26 | ||||||||||||
| Действует | по 03.06.2031 | ||||||||||||
| Наименование | Профилометры | ||||||||||||
| Модель | UMIC | ||||||||||||
| Модификации |
UMIC-8100 UMIC-8102 UMIC-8103 |
||||||||||||
| Приказы |
№1083 от
03.06.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | b98b2872-cfa6-10bc-2e03-f39be984b0cd | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ЮМИК», РОССИЯ, 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20а, помещ. 1/1
Поверка
| Методика поверки / информация о поверке |
МП СГ-76-2025 ГСИ. Профилометры UMIC. Методика поверки.
(с 03.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98654-26: Описание типа
2026-98654-26.pdf
|
Скачать | 280 КБ | |
|
98654-26: Методика поверки
МП СГ-76-2025
2026-mp98654-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Профилометры UMIC (далее - профилометры) предназначены для измерений параметров шероховатости поверхности изделий.
Описание
Принцип действия профилометров основан на измерении неровностей исследуемой поверхности с помощью измерительного щупа. Возникающие при этом механические колебания щупа преобразуются в изменения напряжения, пропорциональные колебаниям, которые усиливаются и обрабатываются в процессоре. Результаты измерений выводятся на дисплей в виде профилограммы или числовых значений параметров шероховатости.
Питание профилометров осуществляется от сети переменного тока через адаптер или от литий-ионного аккумулятора. Профилометры являются мобильными измерительными системами и состоят из опорного индуктивного датчика и блока обработки информации. На лицевой панели прибора расположены жидкокристаллический дисплей и кнопки управления с возможностью выбора режимов измерений.
Профилометры изготавливаются в трех модификациях: UMIC-8100, UMIC-8102 и UMIC-8103, отличающиеся между собой общим видом, метрологическими и техническими характеристиками.
В модификациях UMIC-8100 и UMIC-8102 индуктивный датчик крепится к нижней части блока обработки информации, тогда как в модификации UMIC-8103 датчик соединяется с блоком обработки информации при помощи специального кабеля длиной 1 м.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на заднюю поверхность профилометра методом лазерной маркировки, краски или в виде наклейки в местах, указанных на рисунке 4.
Варианты цветовых решений не зависят от модификации, метрологических и технических особенностей профилометров и могут быть изменены изготовителем.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид профилометров указан на рисунках 1 - 3.
Пломбирование профилометров от несанкционированного доступа не предусмотрено.

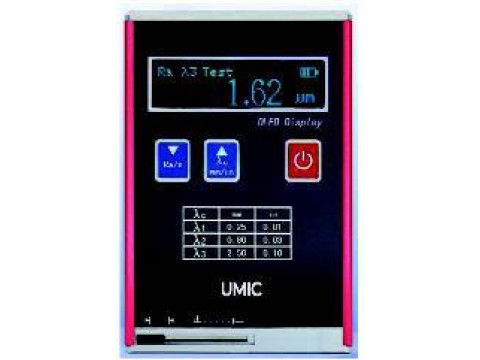

Рисунок 1 - Общий вид профилометра модификации UMIC-8100

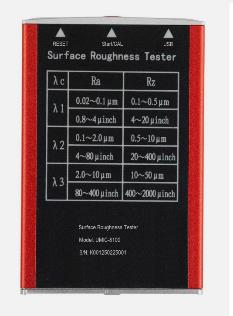

Рисунок 2 - Общий вид профилометра модификации UMIC-8102

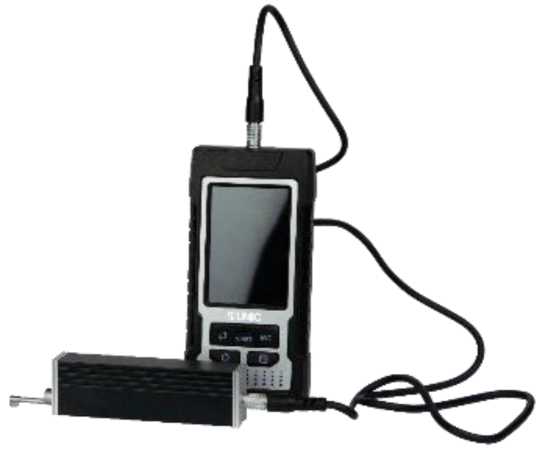

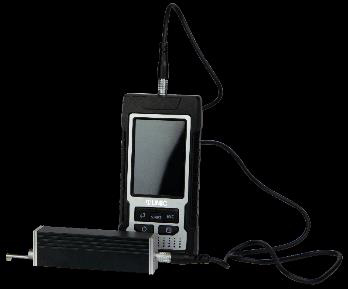

Рисунок 3 - Общий вид профилометра модификации UMIC-8103
Место нанесения серийного номера

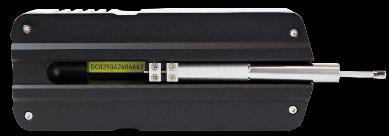

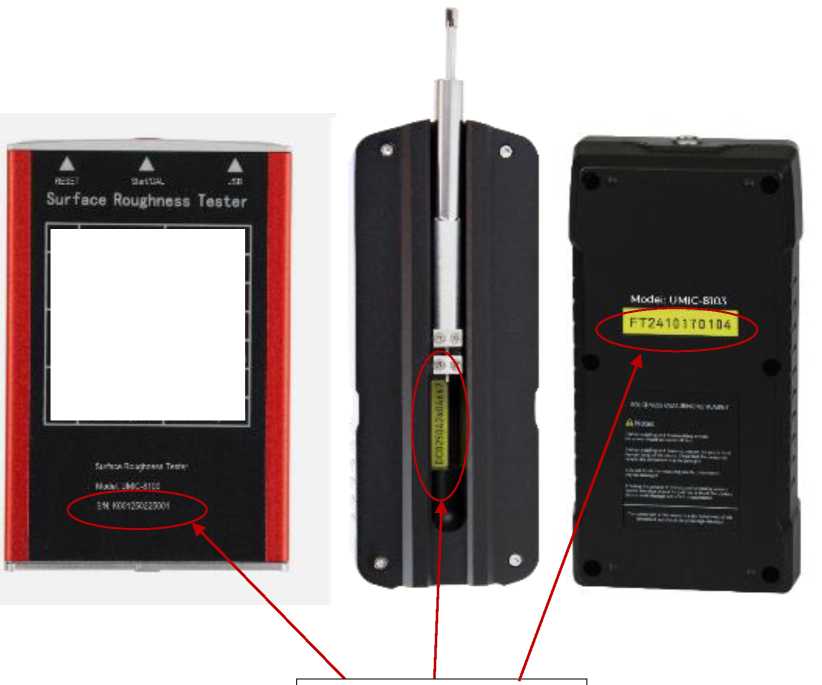

Рисунок 4 - Места нанесения серийного номера
Программное обеспечение
Метрологически значимое встроенное программное обеспечение (далее - ПО) устанавливается в микроконтроллер профилометров модификации UMIC-8100 на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция профилометров модификации UMIC-8100 исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Для обработки измерительных данных в профилометрах модификаций UMIC-8102 и UMIC-8103 используется встроенное метрологически значимое программное обеспечение Portable Surface Roughness Tester, позволяющее преобразовывать механические сигналы от щупа в цифровую форму, визуализировать профиль поверхности и рассчитывать стандартные параметры шероховатости.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать измеренные значения.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значения для профилометров модификаций | |
|
UMIC-8102 |
UMIC-8103 | |
|
Идентификационное наименование ПО |
Portable Surface Roughness Tester |
Portable Surface Roughness Tester |
|
Номер версии (идентификационный номер) ПО, не ниже |
Sv:1.7.5 |
Sv:1.0.3 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения для профилометров модификаций | ||
|
UMIC-8100 |
UMIC-8102 |
UMIC-8103 | |
|
Диапазон измерений параметра шероховатости Ra, мкм |
от 0,02 до 10,00 |
от 0,05 до 10,00 |
от 0,05 до 16,00 |
|
Диапазон измерений параметра шероховатости Rz, мкм |
от 0,1 до 50,0 |
от 0,1 до 160,0 |
от 0,1 до 320,0 |
|
Разрешение, мкм |
0,01 |
0,001 | |
|
Пределы допускаемой относительной погрешности измерений параметров шероховатости Ra и Rz, % |
±10 |
±5 | |
Примечание:
Значения пределов допускаемой относительной погрешности указаны при температуре окружающей среды от +15 °С до +25 °С
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значения для профилометров модификаций | ||
|
UMIC-8100 |
UMIC-8102 |
UMIC-8103 | |
|
Диапазон перемещений датчика по оси Z, мкм |
от -70 до +70 |
от -80 до +80 |
от -160 до +160 |
|
Диапазон перемещений датчика по оси Х, мм |
от 0 до 5,0 |
от 0 до 12,5 |
от 0 до 7,5 |
|
Отсечка шага Ас, мм |
0,25; 0,80; 2,50 | ||
|
Измерительное усилие, Н, не более |
0,5 |
0,4 | |
|
Радиус щупа, мкм |
10 |
5 |
2 |
|
Параметры шероховатости |
Ra, Rz, Rq, Rt |
Ra, Rq, Rz(JIS), R3z, Rz, Rmax, Rt, Rp,Rv, Rs, Rsm, Rsk, Rku |
Ra, Rq, Rz(JIS), R3z, Rz, Rmax, Rt, Rp,Rv, Rs, Rsm, Rsk, Rku |
Продолжение таблицы 3
|
Наименование характеристики |
Значения для профилометров модификаций | ||
|
UMIC-8100 |
UMIC-8102 |
UMIC-8103 | |
|
Параметры электрического питания: Напряжение переменного тока, В Частота питающей сети, Гц |
от 198 до 242 от 45 до 55 | ||
|
Габаритные размеры (ДхШхВ), мм, не более |
106х70х24 |
157х63х45 |
158х80х42 |
|
Масса, кг, не более |
0,2 |
0,3 |
0,4 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха, %, не более |
От -20 до +40 90 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
3000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность для модификации, шт. | ||
|
Профилометр |
UMIC |
UMIC-8100 |
UMIC-8102 |
UMIC-8103 |
|
Стандартный щуп |
- |
1 |
1 |
1 |
|
Насадка для защиты щупа |
- |
- |
1 |
- |
|
Настроечная мера с регулярным профилем |
- |
1 |
1 |
1 |
|
Подставка для меры с регулярным профилем |
- |
1 |
1 |
1 |
|
Зарядное устройство |
- |
1 |
1 |
1 |
|
USB-кабель для зарядного устройства |
- |
1 |
1 |
1 |
|
Устройство для регулировки по высоте |
- |
- |
1 |
- |
|
Отвертка |
- |
- |
1 |
1 |
|
Кейс пластиковый |
- |
1 |
1 |
1 |
|
Руководство по эксплуатации |
- |
1 |
1 |
1 |
|
Паспорт |
- |
1 |
1 |
1 |
Сведения о методах измерений
приведены в разделе «Измерение» руководства по эксплуатации профилометров.
Нормативные документы
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 06.11.2019 г. № 2657;
ТУ 26.51.66-001-48587670-2025 «Профилометры UMIC. Технические условия».
