Анализаторы размера частиц Opptronix

Назначение

Анализаторы размера частиц Opptronix (далее - анализаторы) предназначены для измерений размера частиц в суспензиях, эмульсиях и порошковых материалах.

Описание

К настоящему типу средств измерений относятся анализаторы моделей Msizer D3, Msizer D5, Winsizer 3D, Winsizer 100D. Модели отличаются метрологическими и техническими характеристиками, в том числе системами диспергирования анализируемой пробы (таблица 1).

Таблица 1 - Оснащение моделей системами диспергирования анализируемой пробы

Принцип действия анализаторов - оптический. Анализируемая проба прокачивается через измерительную зону (кювету), подсвеченную светодиодом. Находящиеся в пробе частицы попадают в поле зрения цифровой видеокамеры, содержащей высокочувствительную матрицу. Высокая частота кадров позволяет получать массив цифровых изображений частиц для последующей их обработки и вычисления размера частиц.

Конструктивно анализаторы в зависимости от модели и системы диспергирования анализируемой пробы могут состоять из измерительного блока и дополнительного блока диспергирования. В измерительном блоке размещены оптические, электронные и механические компоненты, обеспечивающие его общее функционирование. Смена системы диспергирования осуществляется посредством сменных ячеек, встраиваемых в измерительный блок и, при необходимости, подключением внешнего блока диспергирования.

При работе с системой свободного падения сухая проба из воронки ссыпается в вибрирующий лоток и под действием силы тяжести поступает в кювету, а после её прохождения накапливается в поддоне.

При работе с системой жидкостного диспергирования анализируемая проба из смесительной ёмкости многократно прокачивается через кювету по замкнутому тракту с помощью центробежного насоса. После окончания измерений жидкость удаляется из тракта. Для разрушения агломератов и предотвращения их образования применяется встроенный ультразвуковой диспергатор.

При работе с системой воздушного диспергирования сухая проба из лотка посредством эжектора диспергируется в потоке воздуха и поступает в кювету. Удаление пробы осуществляется посредством внешнего вакуумного пылесборника.

Электрическое питание осуществляется от сети переменного тока. Управление анализаторами осуществляется с помощью персонального компьютера со специализированным программным обеспечением (далее - ПО) посредством цифрового интерфейса. Результаты измерений представляются в виде значений размера частиц. Предусмотрена оценка долевого распределения частиц по размерам.

Общий вид анализаторов, места нанесения серийных номеров приведены на рисунках 1 и 2. Пломбировка корпуса, а также нанесение на него знака утверждения типа и знака поверки не предусмотрены. Идентификация анализаторов осуществляется с помощью этикетки, расположенной на измерительном блоке. Серийный номер в буквенно-цифровом или цифровом формате наносится на этикетку с помощью графических устройств.

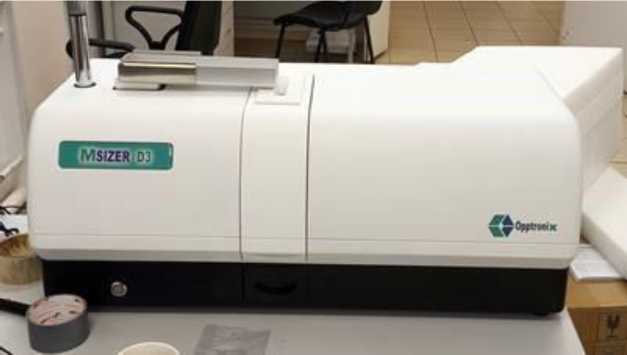

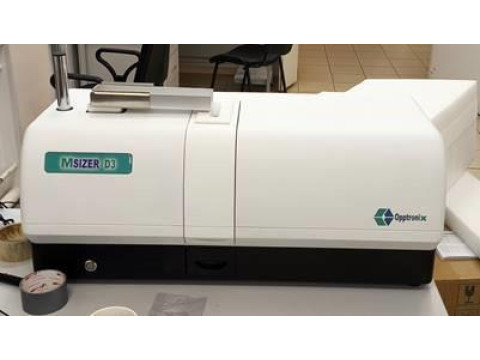

а) модель Msizer D3

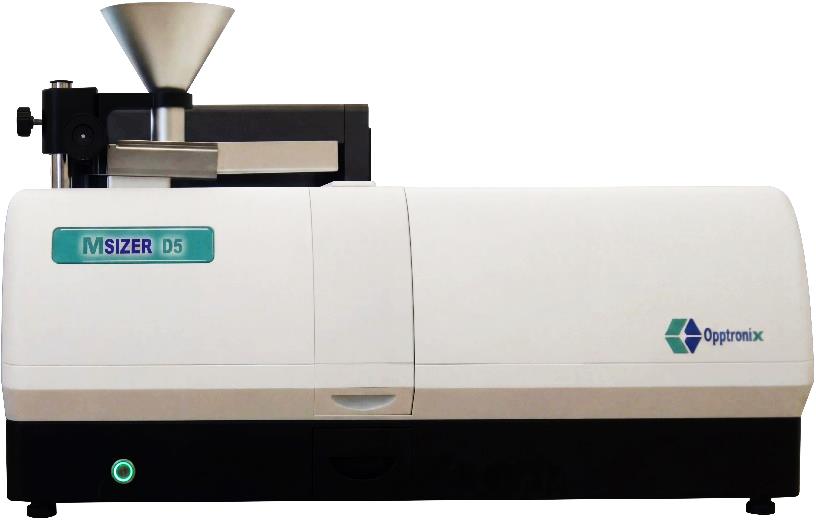

б) модель Msizer D5 (с системой свободного падения)

в) блок жидкостного диспергирования для модели Msizer D5

г) блок воздушного диспергирования для модели Msizer D5

д) модель Winsizer 3D (с системой свободного падения)

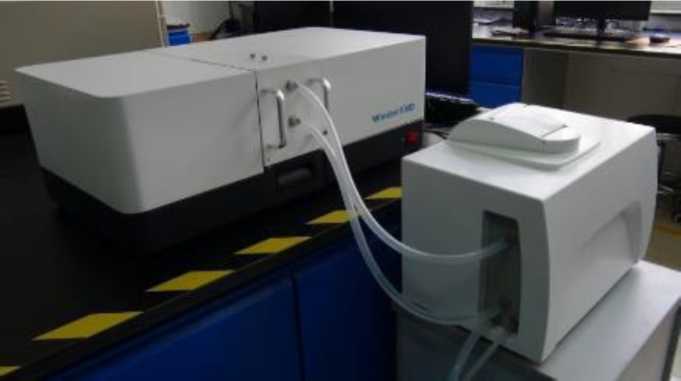

е) модель Winsizer 3D (с системой воздушного диспергирования в комплекте с блоком воздушного диспергирования)

ж) модель Winsizer 100D

Рисунок 1 - Общий вид анализаторов

Opptronix Technology Shanghai LTD

Dynamic image size and shape analyzer

Model: Msizcr 1)5

Serial Number: 0PD2W0)9

Production Date: O5JO2^a

Http: nwn.opptronix.com

Adm>: Lnit 316. Buildin^x 3, Foi

Innovation Park. 3599 Yuanjiank Road

Место нанесения серийного номера

Shanghai

Рисунок 2 - Пример этикетки

Программное обеспечение

Анализаторы имеют встроенное ПО и автономное ПО. Для работы с анализаторами моделей Msizer D3 и Msizer D5 применяется автономное ПО «MorphoVIEW», для модели Winsizer 3D - ПО «Winsizer 3D», для модели Winsizer 100D - ПО «Winsizer 100D». Встроенное ПО используется для обеспечения функционирования анализаторов и передачи измерительной информации на персональный компьютер. Автономное ПО используется для управления анализаторами и формирования результатов измерений. К метрологически значимой части встроенного ПО относится всё ПО, автономного ПО - часть ПО, отвечающая за формирование результата измерений.

В соответствии с Рекомендацией Р 50.2.077-2014 уровень защиты встроенного ПО - «высокий», автономного ПО - «средний». При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные встроенного ПО недоступны пользователю. Идентификационные данные автономного ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные автономного ПО

* «Х» - метрологически незначимая часть ПО, может принимать значения в виде одной или нескольких арабских цифр и/или латинских букв, может иметь символьные разделители.

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Таблица 5 - Показатели надёжности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации с помощью графических устройств.

Комплектность

Таблица 6 - Комплектность анализаторов

Сведения о методах измерений

приведены в разделе 7 «Этапы измерения» документа «Анализатор размера частиц Opptronix Msizer D3. Руководство по эксплуатации», разделе 7 «Измерение образца» документа «Анализатор размера частиц Opptronix Msizer D5. Руководство по эксплуатации», разделе 7 «Этапы измерения» документа «Анализатор размера частиц Opptronix Winsizer 3D. Руководство по эксплуатации», разделе 7 «Этапы измерения» документа «Анализатор размера частиц Opptronix Winsizer 100D. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утверждённая приказом Росстандарта от 30 декабря 2021 г. № 3105;

Стандарт предприятия Opptronix Technology Shanghai Ltd.
