98656-26: АКИП-4158 Осциллографы цифровые - Производители, поставщики и поверители

Осциллографы цифровые АКИП-4158

Номер в ГРСИ РФ: 98656-26
Категория: Осциллографы
Производитель / заявитель: Фирма "SIGLENT TECHNOLOGIES CO., Ltd.", Китай
Скачать
98656-26: Описание типа
2026-98656-26.pdf
Скачать 233.6 КБ
98656-26: Методика поверки МП-ПР-08-2026
2026-mp98656-26.pdf
Скачать 2.7 MБ
Нет данных о поставщике
Поверка
Осциллографы цифровые АКИП-4158 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Осциллографы цифровые АКИП-4158 (далее - осциллографы) предназначены для измерений амплитудно-временных параметров электрических сигналов и исследования их формы.

Информация по Госреестру

Основные данные
Номер по Госреестру 98656-26
Действует по 03.06.2031
Наименование Осциллографы цифровые
Модель АКИП-4158
Модификации АКИП-4158/1
АКИП-4158/2
Приказы
1083 от 03.06.2026 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 96d242f7-ae08-d1b5-00e8-b6dfc3220db7
Испытания
Дата Модель Заводской номер
06.03.2026 АКИП-4158/2 SDS7LA0Q9S0009
Производитель / Заявитель

«SIGLENT TECHNOLOGIES CO., LTD.», КИТАЙ, 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101

Поверка

Методика поверки / информация о поверке
МП-ПР-08-2026 ГСИ. Осциллографы цифровые АКИП-4158. Методика поверки. (с 03.06.2026)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Осциллографы цифровые АКИП-4158 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

98656-26: Описание типа
2026-98656-26.pdf
Скачать 233.6 КБ
98656-26: Методика поверки МП-ПР-08-2026
2026-mp98656-26.pdf
Скачать 2.7 MБ

Описание типа

Назначение

Осциллографы цифровые АКИП-4158 (далее - осциллографы) предназначены для измерений амплитудно-временных параметров электрических сигналов и исследования их формы.

Описание

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Конструктивно осциллографы выполнены в виде моноблока настольного исполнения. Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания. Для работы осциллографа необходимо подключение внешнего монитора.

Осциллографы обеспечивают визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье, построение АЧХ), документирование результатов измерений.

Осциллографы выпускаются в следующих модификациях:   АКИП-4158/1,

АКИП-4158/2. Модификации осциллографов различаются полосой пропускания (6 и 8 ГГц).

Осциллографы имеют возможность активации аппаратных и программных опций, представленных в таблице 1.

На передней панели осциллографов расположены: входы аналоговых каналов и разъемы USB 3.0 для подключения внешних накопителей или клавиатуры/мыши.

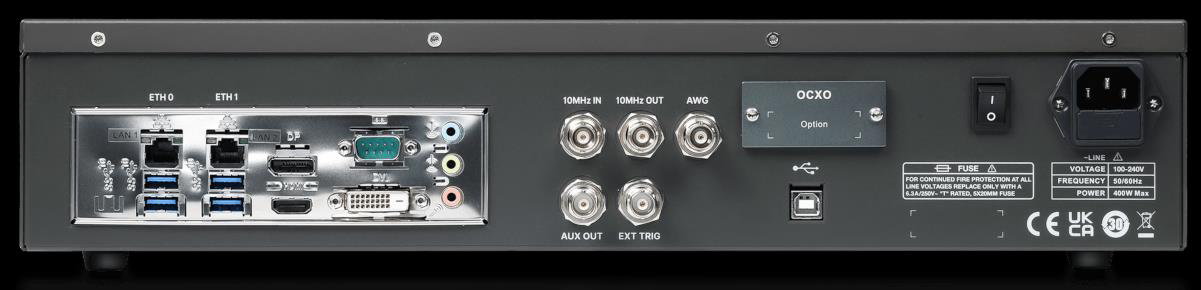

На задней панели расположены: разъем сети питания, разъем для дистанционного управления USBTMC, разъем USB 2.0, 2 LAN-разъема, вход внешней синхронизации, выход опорного генератора, дополнительные функциональные входы/выходы, видео выход HDMI для подключения внешнего монитора.

Корпус осциллографа позволяет нанесение знака поверки в виде оттиска клейма или наклейки.

Серийный номер, идентифицирующий каждый экземпляр осциллографов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.

Пломбирование осциллографов не предусмотрено.

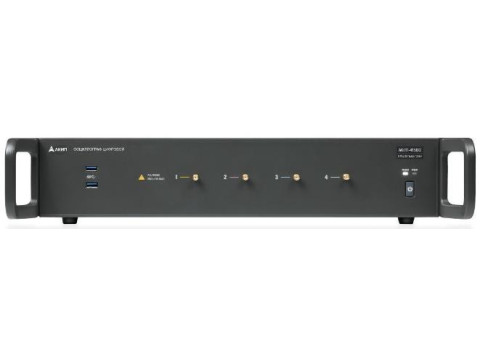

Общий вид осциллографов, места нанесения знака утверждения типа и знака поверки представлены на рисунке 1. Надписи функциональных кнопок и пункты меню осциллографов могут быть на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса может отличаться от представленного на рисунках. Место нанесения заводского номера представлено на рисунке 2.

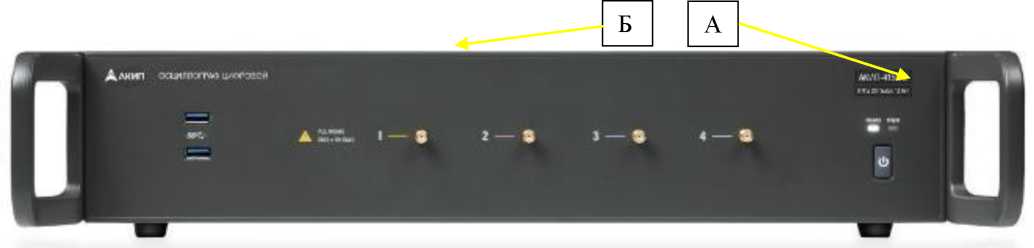

Рисунок 1 - Общий вид осциллографов и место нанесения знака утверждения типа (А) и знака поверки (Б)

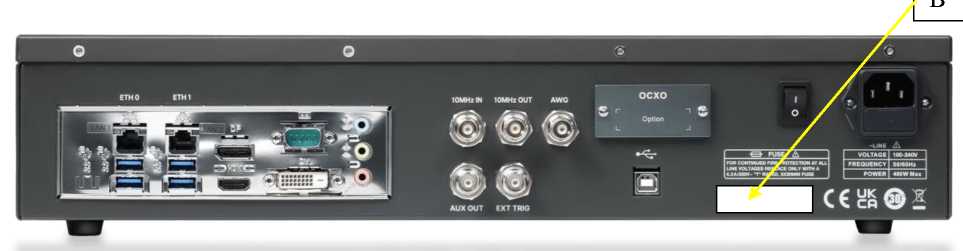

Рисунок 2 - Вид задней панели осциллографов и место нанесения серийного номера (В)

Таблица 1 - Опции и аксессуары для осциллографов АКИП-4158

Наименование

Назначение

10M-OCXO-L

Аппаратная опция термостатированного опорного генератора, улучшенная стабильность (1 • 10-7)

SDS7000A-BW6T8

Программная опция увеличения полосы пропускания с 6 ГГ ц до 8 ГГц

SDS7000A-2GPTS

Программная опция увеличения длины записи до 2 ГБ при объединении каналов

SDS7000A-FG

Программная опция генератора сигналов (ФГ+СПФ) 50 МГц

SDS7000A-I2S

Программная опция, синхронизация и декодирование I2S

SDS7000A-CANFD

Программная опция, синхронизация и декодирование CAN FD

SDS7000A-SENT

Программная опция, синхронизация и декодирование SENT

SDS7000A-FlexRay

Программная опция, синхронизация и декодирование FlexRay

SDS7000A-1553B

Программная опция, синхронизация и декодирование MIL-STD-1553B

SDS7000A-ARINC

Программная опция, синхронизация и декодирование ARINC429

SDS7000A-Manch

Программная опция декодирования MANCHESTER

SDS7000A-USB2

Программная опция декодирования USB 2.0

SDS7000A-PA

Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)

SDS7000A-EJ

Программная опция построения глазковых диаграмм и анализ джиттера

Продолжение таблицы 1

SDS7000A-CT-USB2

Программная опция тестирования на соответствие стандартам USB 2.0. Необходима тестовая площадка FX-USB2.

SDS7000A-CT-100BASE-T

Программная опция тестирования на соответствие стандартам 100Base-TX Ethernet. Необходима тестовая площадка FX-ETH.

SDS7000A-CT-1000BASE-T

Программная опция тестирования на соответствие стандартам 1000Base-TX Ethernet. Необходима тестовая площадка FX-ETH.

SDS7000A-CT-100BASE-T1

Программная опция тестирования на соответствие стандартам 100Base-T1 Ethernet. Необходима тестовая площадка FX-AMETH.

SDS7000A-CT-1000BASE-T1

Программная опция тестирования на соответствие стандартам 1000Base-T1 Ethernet. Необходима тестовая площадка FX-AMETH.

Программное обеспечение

Осциллографы функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

Метрологические характеристики осциллографов нормированы с учетом влияния встроенного ПО.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже 1.0.1.1.0.0.11)

Примечания:

1) - номер версии определяется значениями полей «Версия Uboot-OS» и «Версия ПО».

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Входное сопротивление, Ом

50 (±2 %)

Диапазон установки коэффициентов отклонения (Ко), мВ/дел

от 0,5 до 1-103

Максимальное входное напряжение, В, не более

- напряжение переменного тока (среднее квадратическое значение

5

Пределы допускаемой относительной погрешности установки коэффициентов отклонения (Зко), %

±1,5

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения исм=0 В и импульсного напряжения частотой до 100 кГц, мВ

±(0,01- 5ко-8[дел]-Ко[мВ/дел]+1 )

Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения, В

от 0,5 до 5,0 мВ/дел

±1,6

от 5,1 до 10,0 мВ/дел

±4

от 10,2 до 20,0 мВ/дел

±8

от 20,5 мВ/дел до 1 В/дел

±10

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ

±(0,01•|Uсм|+0,0002•|Uпр|+ +0,005^8[дел] -Ко[мВ/дел]+1)

Продолжение таблицы 3

1

2

Полоса пропускания по уровню минус 3 дБ, ГГц, не менее - модификация АКИП-4158/1 - модификация АКИП-4158/2

6

8

Время нарастания переходной характеристики, пс, не более - модификация АКИП-4158/1

- модификация АКИП-4158/2

75

65

Диапазон установки коэффициентов развертки, с/дел

от 5П0-11 до 1-103

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f) - стандартное исполнение

- опция 10M-OCXO-L

±2П0-6

±1'107

Пределы допускаемой абсолютной погрешности измерения временных интервалов

±(6F•Tизм+1/Fд)

Примечания:

Ко - значение коэффициента отклонения, мВ/дел;

исм - установленное значение напряжения смещения, мВ;

ипр - конечное значение диапазона установки напряжения смещения, мВ;

6f - относительная погрешность частоты внутреннего опорного генератора;

Тизм - измеренный временной интервал, с;

Fд - частота дискретизации, Гц.

Таблица 4 - Метрологические и технические характеристики функционального генератора (опция)

Наименование характеристики

Значение

1

2

Основные формы сигнала1)

синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, произвольная

Количество каналов

1

Выходное сопротивление, Ом

50

Частота дискретизации для сигналов произвольной формы, МГц

125

Пределы допускаемой относительной погрешности установки частоты выходного сигнала

±5П0-5

Диапазон частот, Гц, для форм сигнала:

- синусоидальный

- прямоугольный, импульсный

- треугольный (пилообразный)

- произвольный

от 1М0-6 до 5 -107 от 1М0-6 до 1-107 от 1М0-6 до 3-105 от 1М0-6 до 5-106

Диапазон установки выходного напряжения (размах от пика до пика), В

- на нагрузке 50 Ом

- на нагрузке 1 МОм

от 2М0-3 до 3

от 4М0-3 до 6

Диапазон установки постоянного напряжения и напряжения смещения исм2), В

- на нагрузке 50 Ом

- на нагрузке 1 МОм

±1,5 ±3

Продолжение таблицы 4

1

2

Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 10 кГц на нагрузке 50 Ом, мВ

±(0,12^уст+3)

Неравномерность амплитудно-частотной характеристики относительно уровня сигнала частотой 10 кГц (при выходном напряжении не менее 2,5 В (размах)), дБ, не более

±1,5

Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ

±(0,12-|UoM|+3)

Примечания

1) Дополнительно имеются 45 встроенных форм сигнала;

2) Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |исм|<имакс—иуст/2, где имакс - верхний предел установки выходного напряжения, мВ; иуст - установленный уровень выходного напряжения (размах), мВ;

ис м - установленный уровень постоянного напряжения или напряжения смещения (абсолютное значение), мВ.

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Число измерительных аналоговых каналов

4

Разрешение по вертикали (АЦП), бит

12

Максимальная частота дискретизации на канал в реальном времени, ГГц

20

Напряжение сети питания частотой 50 Гц, В

от 100 до 240

Потребляемая мощность, Вт, не более

440

Габаритные размеры (ширинахвысотахглубина), мм, не более

445x88,6x519,6

Масса, кг, не более

11,1

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность воздуха %, не более

от 0 до +50 90

Таблица 6 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

10000

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель осциллографов методом печати на наклейку и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Осциллограф цифровой

АКИП-41581)

1 шт.

Сетевой кабель

-

1 шт.

USB кабель

-

1 шт.

Руководство по эксплуатации

-

1 шт.

Примечания:

1) - модификация по заказу

Сведения о методах измерений

приведены в разделе «Измерения с помощью курсоров» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;

Стандарт предприятия «Осциллографы цифровые АКИП-4158».
