Машины координатно-измерительные портальные TZTEK

Назначение

Машины координатно-измерительные портальные TZTEK (далее - КИМ) предназначены для измерений геометрических размеров и формы поверхностей объектов сложной формы.

Описание

Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.

При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми определенными точками или построенными на их основе поверхностями можно провести линейные измерения.

Конструктивно КИМ являются машинами портального типа.

КИМ состоят из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала, гранитной или керамической пиноли (в зависимости от модификации), встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках с использованием пульта управления.

К данному типу относятся КИМ, изготавливаемые в следующих модификациях:

- TZTEK CME, включает в себя типоразмеры: 686 R, 8106 R, 10128 R, 10158 R, 10208 R, 121510 R, 122210 R;

- TZTEK CMP, включает в себя типоразмеры: 686 R, 8106 R, 10128 R, 10158 R, 10208 R, 121510 R, 122010 R, 152012 R, 152512 R, 153012 R;

- TZTEK CMP Plus, включает в себя типоразмеры: 686 R, 8106 R, 10128 R, 10158 R, 10208 R, 121510 R, 122010 R, 152012 R, 152512 R, 153012 R;

- TZTEK CMH, включает в себя типоразмеры: 686 R, 8106 R, 10128 R, 10158 R, 121510 R, 122010 R.

Модификации различаются между собой некоторыми конструктивными особенностями, значениями метрологических характеристик, а также массогабаритными размерами. Модификации TZTEK CME, TZTEK CMP изготавливаются с гранитной пинолью, а модификации TZTEK CMH, TZTEK CMP Plus - с пинолью из керамики (карбид кремния). Модификация TZTEK CMH имеет неподвижный портал. Для модификации TZTEK CME есть возможность проводить измерения с использованием ручной поворотно-наклонной головки MH20I с измерительным датчиком TP20.

Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или с помощью пульта управления. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер.

Общий вид КИМ представлен на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку, расположенную на задней части станины, измерительного стола или блока контроллера, в зависимости от модификации. Места нанесения маркировочной таблички представлены на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование КИМ от несанкционированного доступа не производится. В процессе эксплуатации КИМ не предусматривают внешних механических регулировок.

а)

б)                                                    в)

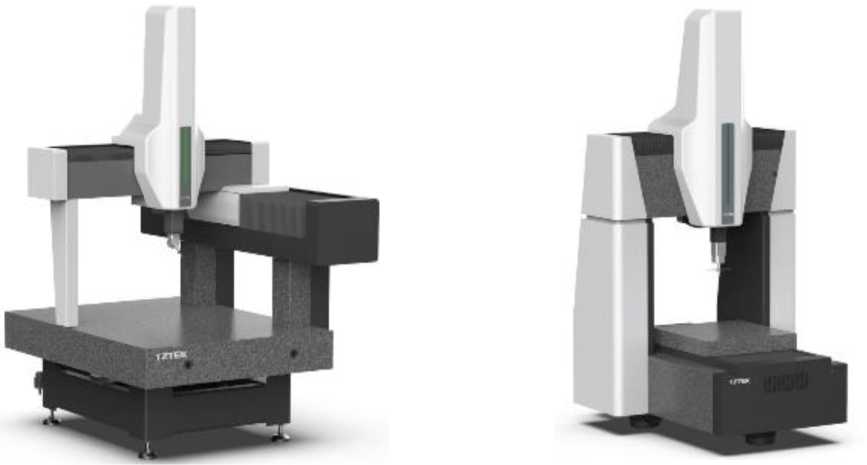

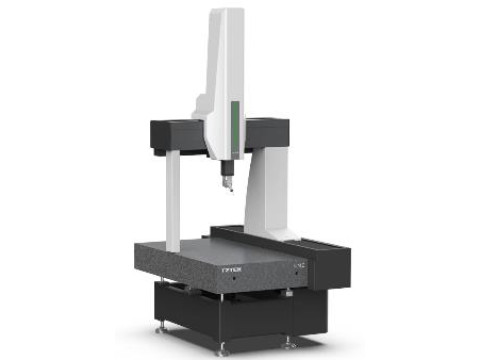

Рисунок 1 - Общий вид КИМ модификаций: а) TZTEK CME, б) TZTEK CMP, TZTEK CMP Plus; в) TZTEK CMH

а)

б)

400-

в *! Mod. I i | СМР686я| f» И S S/N ,| 00077128 |

Места нанесения маркировочной таблички с заводским номером средства измерений

в)

г)

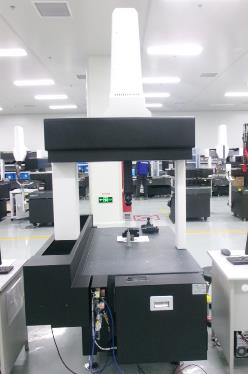

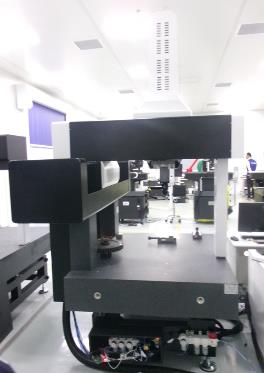

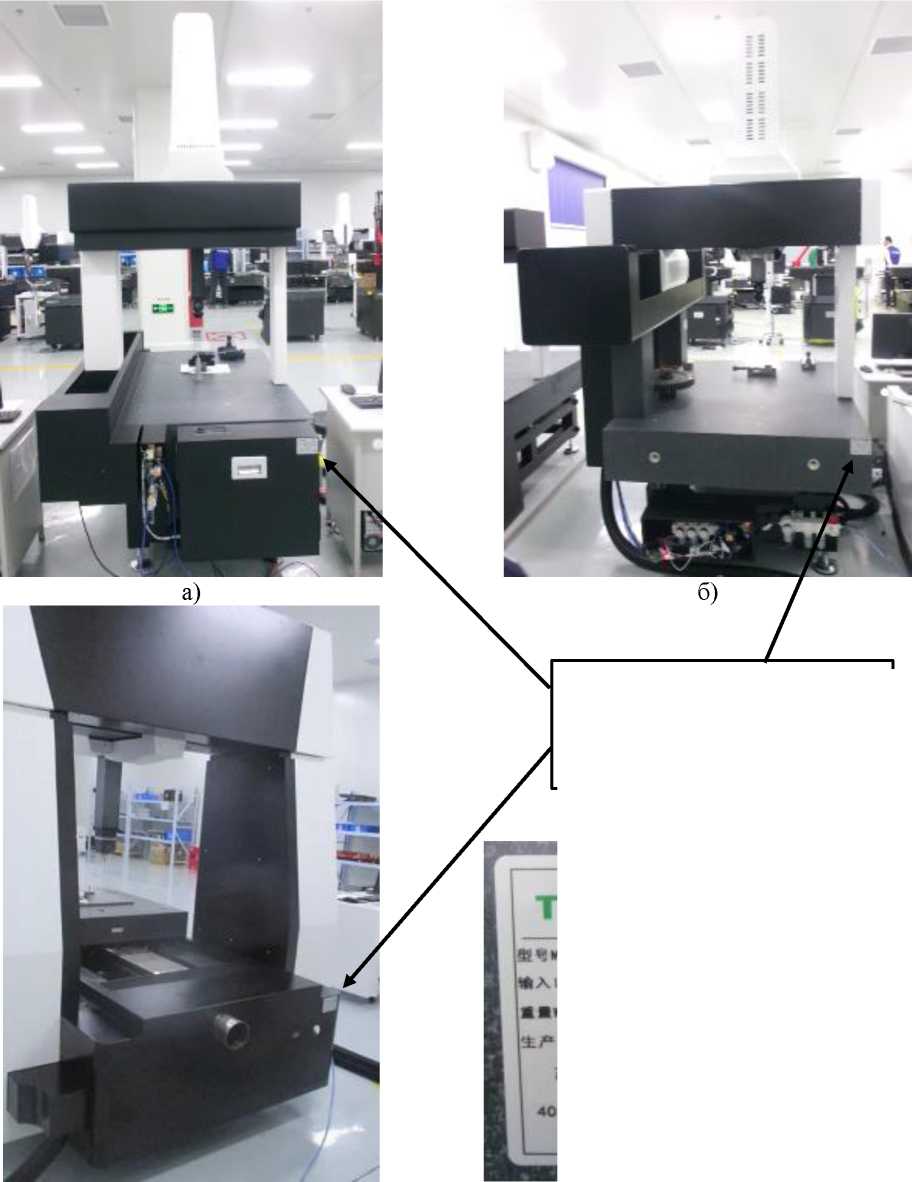

Рисунок 2 - Места нанесения маркировочной таблички с заводским номером средства измерений для модификаций:

а) TZTEK CME; б) TZTEK CMP, TZTEK CMP Plus; в) TZTEK CMH;

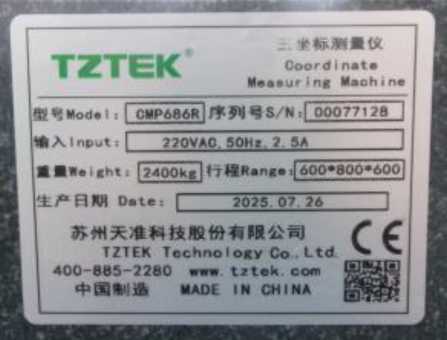

г) Общий вид маркировочной таблички с заводским номером средства измерений

Maaeur < ng Mach • m

??OVAO, 50Ht. 2. 5A

I 2400kg |           ,| 600*800*6001

TZTEK Tochnol

Программное обеспечение

КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО) Metrolog X4 / Vispec Cube / Rational DMIS / Polyworks / Touch DMIS / PC-DMIS / ArcoCAD / Silma X4, устанавливаемого на внешний персональный компьютер, и предназначенного для обеспечения взаимодействия узлов КИМ, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки полученных результатов.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Номер версии (идентификационный номер) ПО не ниже указанного.

Технические характеристики

Таблица 2 - Метрологические характеристики КИМ модификации TZTEK CME

где MPEE - пределы допускаемой абсолютной объемной погрешности измерений, мкм;

MPEP - пределы допускаемой абсолютной погрешности измерительной головки, мкм;

L - измеряемая длина в мм.

Таблица 3 - Метрологические характеристики КИМ модификации TZTEK CMP

где MPEE - пределы допускаемой абсолютной объемной погрешности измерений, мкм; MPEP - пределы допускаемой абсолютной погрешности измерительной головки, мкм;

L - измеряемая длина в мм.

Таблица 4 - Метрологические характеристики КИМ модификации TZTEK CMP Plus

где MPEE - пределы допускаемой абсолютной объемной погрешности измерений, мкм;

MPEP - пределы допускаемой абсолютной погрешности измерительной головки, мкм;

L - измеряемая длина в мм.

Таблица 5 - Метрологические характеристики КИМ модификации TZTEK CMH

где MPEE - пределы допускаемой абсолютной объемной погрешности измерений, мкм; MPEP - пределы допускаемой абсолютной погрешности измерительной головки, мкм;

L - измеряемая длина в мм.

Таблица 6 - Технические характеристики

Таблица 7 - Показатели надежности

Таблица 8 - Массогабаритные размеры

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 9 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Методика измерений» документа «Машины координатно-измерительные портальные TZTEK. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 06 апреля 2021 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба»;

Стандарт предприятия TZTEK Technology Co., Ltd. Машины координатноизмерительные портальные TZTEK.
