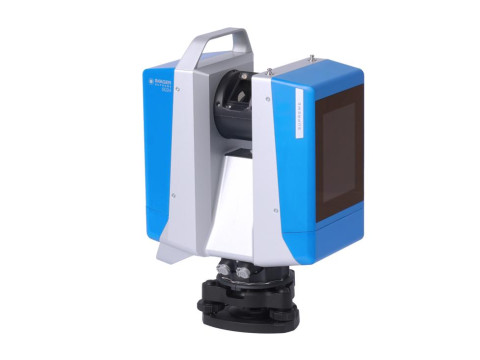

Сканер лазерный IMAGER 5024 SUPREME
| Номер в ГРСИ РФ: | 98658-26 |
|---|---|
| Категория: | Сканеры лазерные |
| Производитель / заявитель: | Компания "Zoller+Frohlich GmbH", Германия |
Сканер лазерный IMAGER 5024 SUPREME (далее - сканер) предназначен для измерений расстояний и углов по полученным в процессе сканирования массиву точек окружающих объектов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98658-26 | ||||||
| Наименование | Сканер лазерный | ||||||
| Модель | IMAGER 5024 SUPREME | ||||||
| Приказы |
№1083 от
03.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c2078057-c22e-5ad9-8fbd-d3e70ce60ff6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
«Zoller+Fröhlich GmbH», ГЕРМАНИЯ, 88239, Simoniusstraße 22, Wangen im Allgӓu
Поверка
| Методика поверки / информация о поверке |
МП-27/042-2026 ГСИ. Сканер лазерный IMAGER 5024 SUPREME. Методика поверки.
(с 03.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98658-26: Описание типа
2026-98658-26.pdf
|
Скачать | 280.8 КБ | |
|
98658-26: Методика поверки
МП-27/042-2026
2026-mp98658-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Сканер лазерный IMAGER 5024 SUPREME (далее - сканер) предназначен для измерений расстояний и углов по полученным в процессе сканирования массиву точек окружающих объектов.
Описание
Принцип действия сканера заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трехмерной модели сканируемых окружающих объектов в виде облака точек. Принцип действия лазерного дальномера основан на определении разности фаз, излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение разности фаз излучаемых и принимаемых сигналов, на основании которого вычисляется расстояние до цели. Принцип измерений углов в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» - «светло», которые принимаются фотоприёмником и поступают в электронную часть датчика угла, где происходит вычисление угла.
Конструктивно сканер представляет собой моноблочный корпус, вмещающий в себя лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Сканер имеет встроенный компенсатор, который автоматически вносит поправки в измерения при отклонении вертикальной оси прибора от отвесной линии. Нижняя часть корпуса приспособлена для установки на штатив. Сканер оснащен электронным уровнем для его выравнивания относительно горизонта и встроенным лазерным центриром для установки над известной опорной точкой.
Управление сканером осуществляется с помощью сенсорного экрана или внешнего ПЭВМ, подключаемого по сети Ethernet или W-LAN. Запись данных производиться на карту памяти формата SD и (или) во внутреннюю память сканера.

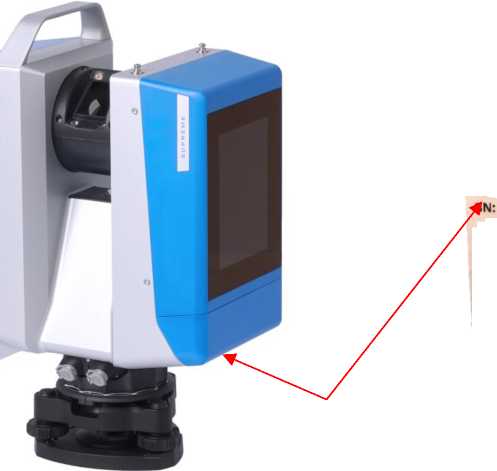

Общий вид и место нанесения серийного номера сканера представлены на рисунке 1а. Серийный номер сканера в формате «5024-0163», наносится на идентификационный шильд металлографическим способом, расположенный на нижней поверхности сканера (рисунок 1б). Нанесение знака поверки на сканер не предусмотрено. Пломбирование сканера от несанкционированного доступа не предусмотрено, в процессе эксплуатации сканер не предусматривает внешних механических регулировок.
Power: 24V
Manufactured: 2025 Made In Germany
Место нанесения серийного номера
а)
Zoller+FrOhlich GmbH
Slmonlusstrafie 22
0-88239 Wangen lm Allgau Zoller FrtShllcb
Type: Z+F IMAGER® 6024S g
5024 ■ 0163 HW: 2.0 g
max. 6,BA RC 3,0A
Class 1 Laser Product IEC 60825-1:2014
б)
Рисунок 1 - Общий вид сканера и место нанесения серийного номера (а), а также внешний вид идентификационного шильда с серийным номером (б)
Программное обеспечение
Программное обеспечение (ПО) сканера состоит из внутреннего и внешнего. Метрологически значимая часть содержится во внутреннем ПО (микропрограммное обеспечение, далее - МПО), размещаемом в энергонезависимой части памяти сканера, запись которой осуществляется в процессе их производства. Внесение изменений в МПО при эксплуатации сканера функционально невозможно.
В комплектность сканера включено ПО «Z+F LaserControl» устанавливаемое на внешнюю ПЭВМ и предназначенное для управления настройками и режимами работы сканера, автоматической последовательной регистрации облаков точек, записи, хранение, редактирование и экспорта измеренных данных с функцией их предварительного просмотра. ПО «Z+F LaserControl» не содержит метрологически значимой части.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.
Конструкция сканера исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные (признаки) программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) ПО |
Значение | |
|
Идентификационное наименование ПО |
Firmware |
Z+F LaserControl |
|
Номер версии ПО |
11.0.2510.1164 |
11.0.2510.10 |
|
Цифровой идентификатор ПО |
- |
5A0B94D1 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
- |
CRC32 |
Технические характеристики
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений расстояний, м |
от 0,3 до 365,0 |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм |
±2^1+1040-6Ъ1)) |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм |
1+1040-6Ъ1) |
|
Диапазон измерений углов: - в горизонтальной плоскости; - в вертикальной плоскости |
от 0° до 360° ±160° |
|
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95) |
±14" |
|
Примечание: 1) D - расстояние до точки сканирования, мм | |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
258х150х328 |
|
Масса без аккумуляторных батарей, кг, не более |
6,7 |
|
Параметры электрического питания, В: - напряжение постоянного тока |
24 |
|
Условия эксплуатации: - температура воздуха окружающей среды, °С |
от -10 до +45 |
|
Время работы от комплекта из двух аккумуляторов, ч, не менее |
5 |
|
Лазерное излучение: - мощность, мВт, не менее; - длина волны, мкм; - класс по ГОСТ 31581-2012 |
300 1,5 1 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
аблица 4 - Комплектность сканера
|
Наименование |
Обозначение |
Количество |
|
Сканер лазерный |
IMAGER 5024 SUPREME |
1 |
|
Блок питания |
- |
1 |
|
Аккумулятор |
- |
2 |
|
Зарядное устройство |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в главе 5 «Работа со сканером» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 07 июня 2024 года № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Локальная поверочная схема для сканера лазерного IMAGER 5024 SUPREME, утвержденная начальником ФГБУ «ГНМЦ» Минобороны России 20 марта 2026 года.
