Модули фотограмметрические измерения линейных размеров Элемент
| Номер в ГРСИ РФ: | 98659-26 |
|---|---|
| Производитель / заявитель: | ООО "Транс-Телематика", г. Москва |
Модули фотограмметрические измерения линейных размеров Элемент (далее - модули Элемент) предназначены для бесконтактных оптических измерений линейных размеров узлов подвижных единиц железнодорожного транспорта.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98659-26 | |||||||||
| Действует | по 03.06.2031 | |||||||||
| Наименование | Модули фотограмметрические измерения линейных размеров | |||||||||
| Модель | Элемент | |||||||||
| Модификации |
На испытания представлены: боковое подвагонное |
|||||||||
| Приказы |
№1083 от
03.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9527cb8e-ad8f-2488-2cc6-3b7fd942828d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Транс-Телематика», РОССИЯ, 346815, г. Ростовская обл., Мясниковский район, 1 км автодороги Ростов-на-Дону-Новошахтинск, участок № 3/12
Поверка
| Методика поверки / информация о поверке |
РТ-МП-42-203-2026 ГСИ. Модули фотограмметрические измерения линейных размеров Элемент. Методика поверки.
(с 03.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98659-26: Описание типа
2026-98659-26.pdf
|
Скачать | 191.6 КБ | |
|
98659-26: Методика поверки
РТ-МП-42-203-2026
2026-mp98659-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Модули фотограмметрические измерения линейных размеров Элемент (далее - модули Элемент) предназначены для бесконтактных оптических измерений линейных размеров узлов подвижных единиц железнодорожного транспорта.
Описание
Принцип действия модулей Элемент основан на автоматическом контроле наличия элементов и узлов подвижной единицы, фотофиксации изображений узлов, выделении координат контрольных точек и определении расстояния между ними.
Модули Элемент представляют собой комплект оборудования, который после монтажа на месте эксплуатации применяется в составе систем автоматизированного контроля верхнего уровня в качестве средства измерений линейных размеров объектов.
Модули Элемент состоят из модуля фотофиксации, устанавливаемого в конструктиве напольного оборудования, и программного обеспечения, устанавливаемого в блоке обработки данных (не входит в состав модулей Элемент) из состава автоматизированной системы контроля верхнего уровня.
Напольное оборудование включает в себя конструктивы устройств модулей фотофиксации, оборудование подсветки зон контроля (расположенных по оси пути и с одной или с обеих сторон железнодорожного пути), шкафа коммутации и управления.
Оборудование подсветки зоны контроля представляет собой светодиодные панели, расположенные с внешней стороны конструктивов модулей Элемент. Включение и выключение подсветки происходит синхронно с работой фотокамер подачей внешнего управляющего сигнала от системы автоматизированного контроля верхнего уровня.
Блок обработки данных получает изображение измеряемого объекта с фотокамер, производит его обработку и запись исходного изображения с сохранением результатов измерений в базу данных.
Для просмотра изображения измеряемого объекта и результатов измерений линейных размеров диагностируемых элементов используется автоматизированное рабочее место оператора (далее - АРМ) системы автоматизированного контроля верхнего уровня.
Для локализации вагонов в момент прохождения первой колесной пары подвижного состава через зону диагностики срабатывает устройство регистрации осей и передает команду для запуска модулей Элемент и захвата изображений. Каждое фотоизображение получает метку фотограмметрических данных и в цифровом виде передается по оптической или проводной линии связи на блок обработки данных.
Фотокамеры модуля Элемент могут комплектоваться объективами высокого разрешения, как с фиксированным, так и с переменным фокусным расстоянием.
Модули Элемент в зависимости от места установки и конструкции напольного оборудования выпускаются в следующих исполнениях: боковое, боковое под наклоном, подвагонное.
При подвагонном исполнении модуля Элемент для контроля подвагонного пространства (КПП) напольное оборудование содержит отбойники и механические заслонки защиты фотокамер модуля, а также воздушную защиту защитного стекла, обеспечивая сохранение установленных в нем компонентов от воздействия окружающей среды и других внешних воздействий.
Модули Элемент, могут использоваться в системах автоматизированного контроля параметров подвижного состава на сети железных дорог.
Заводской номер модулей Элемент в виде цифрового кода наносится на маркировочные таблички расположенные на конструктиве устройств фотофиксации, методом сублимационной печати, в соответствии с рисунком 1.
Общий вид конструктивов устройств фотофиксации модулей Элемент с указанием места нанесения заводских номеров представлены на рисунке 1. Конструктивы устройств фотофиксации модулей Элемент выполнены в сером или черном цвете.
Устройства подсветки могут иметь круглую или прямоугольную форму, количество устройств подсветки может варьироваться от 1 до 12, размещение оборудования на месте эксплуатации определяется проектом или техническим заданием заказчика и не влияет на метрологические характеристики модулей Элемент.
Общий вид напольного оборудования представлен на рисунке 2.

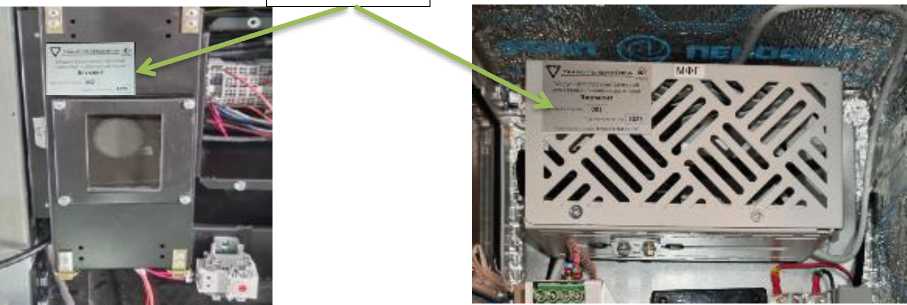

Места нанесения заводского номера
Рисунок 1 - Общий вид конструктивов устройств фотофиксации модулей Элемент с указанием места нанесения заводских номеров
а) б)
в)

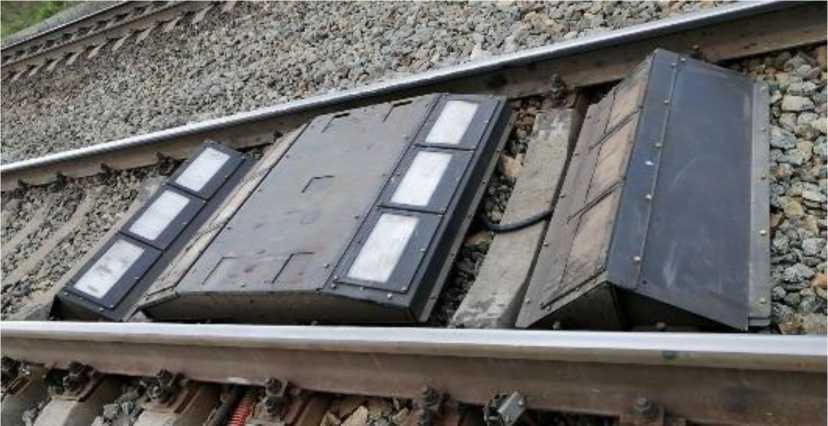

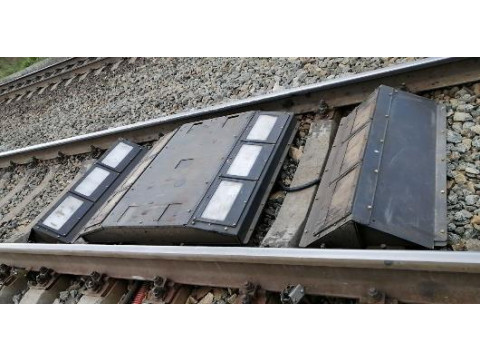

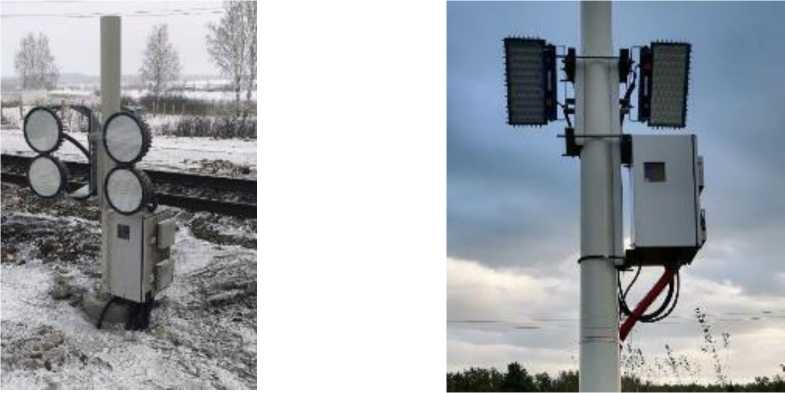

Рисунок 2 - Общий вид напольного оборудования в зависимости от исполнения: а) боковое; б) боковое под наклоном; в) подвагонное
Пломбирование средства измерений не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) модулей Элемент функционально разделено на встроенное ПО модулей и специализированное ПО.
К метрологически значимой части ПО относятся библиотека «Verification.Lib.dll» и файлы конфигурации, содержащие нормировочные характеристики модулей.
Библиотеки анализа данных содержит алгоритм обработки изображения с выделением координат контрольных точек и определения расстояния между ними.
Преобразование значения расстояния между контрольными точками из пикселей в миллиметры производится с использованием нормировочных характеристик модулей.
Метрологически не значимым ПО модулей Элемент является специализированное ПО «АРМ метролога Элемент».
Специализированное ПО «АРМ метролога Элемент» устанавливается на ноутбук, подключаемый непосредственно к фотокамере, и позволяет в автоматическом или ручном режиме выполнять измерения, необходимые для проведения настройки, калибровки или поверки на месте эксплуатации модулей Элемент.
Для защиты от несанкционированного воздействия на встроенное ПО модулей предусмотрено закрытие шкафов на специальный ключ.
Идентификационные данные ПО модулей Элемент приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО модулей Элемент
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Verification.Lib.dll |
АРМ метролога Элемент |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
3.0.11 |
|
Цифровой идентификатор ПО |
C3C1FC90 |
- |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики модулей Элемент представлены в таблицах 2 и 3 соответственно.
аблица 2 - Метрологические характеристики модулей Элемент
|
Наименование характеристики |
Значение |
|
Максимальный диапазон измерений линейных размеров, мм по горизонтальной оси* по вертикальной оси* |
от 0 до 2400 включ. от 0 до 1800 включ. |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм |
±(1,0+0,0015-Х) |
|
Примечания: Х - измеренное значение линейного размера, мм; * - В таблице указан максимальный диапазон измерений модулей Элемент, внутри которого выбирается конкретный рабочий диапазон измерений, указанный в паспорте. Верхние границы диапазона измерений зависят от фактического размера кадра и соответствуют 90% размера кадра. Фактический размер кадра и расстояние до объекта измерений указывается в паспорте модуля. | |
Таблица 3 - Технические характеристики модулей Элемент
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, при 25°С, без конденсации влаги, %, не более |
от -60 до +55 |
|
95 | |
|
Номинальное значение напряжения электропитания постоянного электрического тока, В |
12 |
|
Габаритные размеры (исполнения боковое и боковое под наклоном), мм, не более: | |
|
- ширина |
500 |
|
- высота |
700 |
|
- глубина |
500 |
|
Габаритные размеры (исполнение подвагонное), мм, не более: - ширина |
1500 |
|
- высота |
700 |
|
- глубина |
1500 |
|
Масса, кг, не более - исполнения боковое и боковое под наклоном |
35 |
|
- исполнение подвагонное |
200 |
|
Расстояние от фотокамеры до объекта измерений, мм | |
|
минимальное |
600 |
|
максимальное |
8500 |
Знак утверждения типа
наносится на маркировочные таблички, титульные листы эксплуатационных документов типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модули фотограмметрические измерения линейных размеров Элемент |
- |
1 экз. |
|
Паспорт |
ТРМЕ.401143.035-00ПС1) ТРМЕ.401143.035-01ПС2) |
1 экз. |
|
Руководство по эксплуатации |
ТРМЕ.401143.035РЭ |
1 экз.3) |
|
Стенд для поверки модулей фотограмметрических измерений линейных размеров Элемент |
ТРМЕ.441589.011 |
1 экз.4) |
|
Паспорт стенда для поверки модулей фотограмметрических измерений линейных размеров Элемент |
ТРМЕ.441589.011ПС |
1 экз.4) |
|
1) - подвагонное исполнение; 2) - боковое/боковое под наклоном исполнения; 3) - количество экземпляров по согласованию с потребителем; 4) - поставляется по заказу. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ТРМЕ.401143.035РЭ «Модули фотограмметрические измерения линейных размеров Элемент. Руководство по эксплуатации».
Нормативные документы
ТРМЕ.401143.035ТУ «Модули фотограмметрические измерения линейных размеров Элемент (МФГ ЭЛЕМЕНТ). Технические условия»;
Локальная поверочная схема для средств измерений линейных размеров Элемент.
