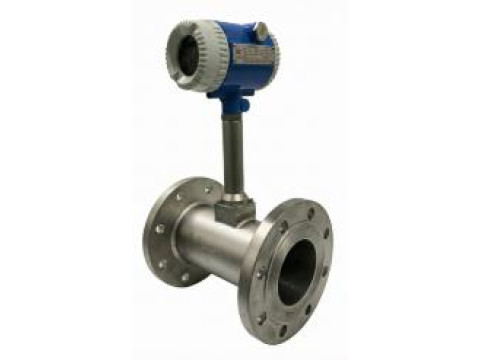

Расходомеры вихревые 10VME/10VTE

Назначение

Расходомеры вихревые 10VME/10VTE (далее - расходомеры) предназначены для измерений объёмного расхода и объёма жидкостей, газов, насыщенного и перегретого пара.

Описание

Принцип действия расходомеров основан на преобразовании датчиком, встроенным в сенсор, частоты отрыва вихревой дорожки (дорожки Кармана), образующейся за установленным в потоке телом, в частоту электрического сигнала, которая пропорциональна скорости потока.

Расходомеры состоят из первичного преобразователя расхода и электронного преобразователя в герметичном корпусе, различающихся конструктивным исполнением.

Первичный преобразователь расхода представляет собой участок трубопровода, в поперечном сечении которого расположены тело обтекания и чувствительный элемент (сенсор). Возникновение вихрей за телом обтекания приводит к соответствующим колебаниям давления измеряемой среды. Сенсор воспринимает эти колебания, преобразовывает их в электрический сигнал и передает сигнал в электронный преобразователь.

Электронный преобразователь обрабатывает первичные сигналы первичного преобразователя расхода и осуществляет следующие функции:

- вычисление объёмного расхода и объёма среды;

- при использовании датчиков давления и температуры осуществляет расчёт объёма и объёмного расхода газа, приведённого к стандартным/нормальным условиям;

- индикацию результатов измерений в различных единицах;

- самодиагностику неисправностей и их индикацию;

- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удалённое устройство индикации.

Настройка расходомера осуществляется как оперативно с помощью кнопок на самом приборе, так и удаленно в программном режиме через интерфейс. Измерительная информация отображается на цифровом жидкокристаллическом дисплее или передается через интерфейс для дальнейшей обработки или отображения.

Расходомеры имеют пассивные аналоговые (4 - 20) мА и частотно-импульсный выходы. Передача данных в систему верхнего уровня осуществляется по протоколам HART или Modbus (RS-485).

Общий вид расходомеров представлен на рисунке 1. Пломбировка расходомеров не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.

Расходомер может иметь компактное или раздельное исполнение, при котором измерительный преобразователь и первичный преобразователь расхода соединяются кабелем, обычное или взрывозащищенное, различные выходные сигналы: токовые, частотные и цифровые.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус электронного преобразователя. Макеты маркировочных табличек представлены на рисунке 2.

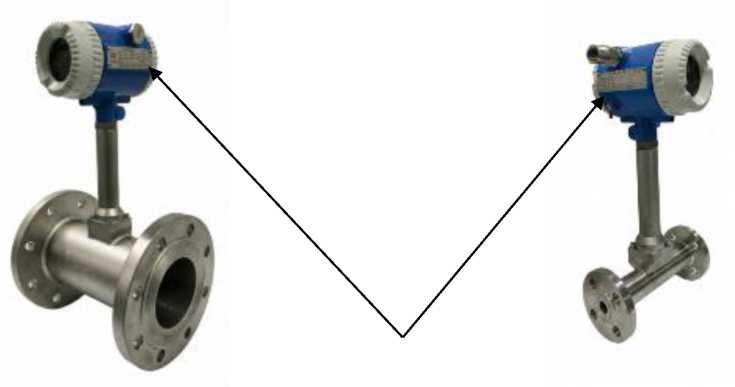

а) компактное исполнение

б) компактное исполнение

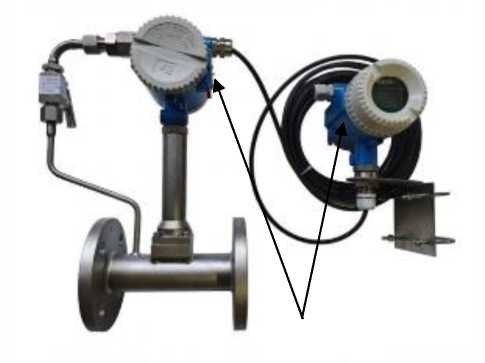

в) раздельное исполнение (со встроенными датчиками температуры и давления)

Рисунок 1 - Внешний вид расходомеров вихревых 10VME/10VTE Стрелками указаны места крепления маркировочных табличек

Расходомер вихревой

Тип:     10VME/10VTE Заводской №

Нймимиыюе       МЛч Md*C                  Ничижймие         д

давление             1У1И Id чмперэтуда шитдния

Х*"’ ______1/гтР            %

___________________________вмчиярй «г«Л____________

Дл1Л миггоамния Изготовитель: BEIJING FJPOR ATAL METER СО., LTD. Китай
