Комплекты светофильтров СЭ-1
| Номер в ГРСИ РФ: | 98663-26 |
|---|---|
| Категория: | Светофильтры |
| Производитель / заявитель: | ООО «ЭКАН», г. Санкт-Петербург |
Комплекты светофильтров СЭ-1 (далее - комплекты светофильтров) предназначены для воспроизведения и передачи единицы спектрального коэффициента направленного пропускания (СКНП) при градуировке и контроле состояния диафаноскопов электронных ЯНТАРЬ.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98663-26 | |||||||||
| Действует | по 03.06.2031 | |||||||||
| Наименование | Комплекты светофильтров | |||||||||
| Модель | СЭ-1 | |||||||||
| Приказы |
№1083 от
03.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fcb8bb81-1a57-4987-24ce-29f9233c03cc | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ЭКАН», РОССИЯ, 194021, г. Санкт-Петербург, ул. Политехническая, д. 6, стр. 1, пом. Н-37
Поверка
| Методика поверки / информация о поверке |
РТ-МП-303-448-2026 ГСИ. Комплекты светофильтров СЭ-1. Методика поверки.
(с 03.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98663-26: Описание типа
2026-98663-26.pdf
|
Скачать | 111.5 КБ | |
|
98663-26: Методика поверки
РТ-МП-303-448-2026
2026-mp98663-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Комплекты светофильтров СЭ-1 (далее - комплекты светофильтров) предназначены для воспроизведения и передачи единицы спектрального коэффициента направленного пропускания (СКНП) при градуировке и контроле состояния диафаноскопов электронных ЯНТАРЬ.
Описание
Комплект светофильтров состоит из двух оптических стекол марки НС-7 толщиной 3,0 и 4,5 мм, установленных в пластиковый корпус.
Принцип действия комплекта светофильтров основан на ослаблении светового потока при прохождении света через поглощающий стеклянный светофильтр.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся табличку на футляр и на пластиковый корпус комплекта светофильтров.

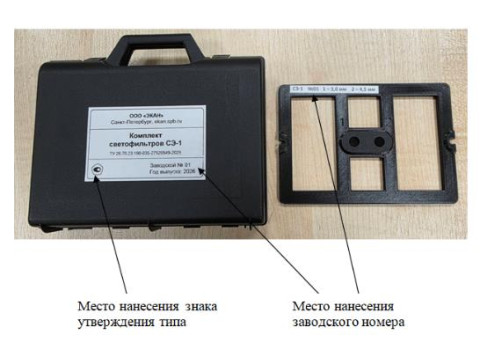

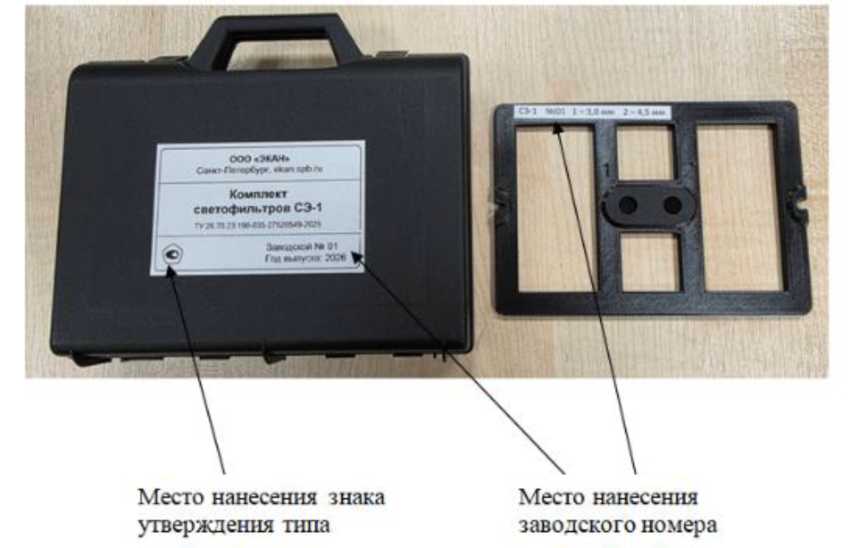

Общий вид комплектов светофильтров приведен на рисунке 1.
Рисунок 1 - Общий вид комплектов светофильтров СЭ-1
Пломбирование комплектов светофильтров не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения СКНП светофильтров на длине волны 550 нм, безразмерностная величина: - светофильтр №1 - светофильтр №2 |
от 0,130 до 0,210 от 0,030 до 0,110 |
|
Пределы допускаемой абсолютной погрешности комплекта светофильтров, безразмерностная величина |
±0,010 |
|
1) Действительное значение СКНП на длине волны 550 нм определяется в процессе поверки для конкретного светофильтра в пределах указанного диапазона значений. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры: - в оправе (длина х ширина х высота), мм, не более - световое окно (диаметр), мм, не более - толщина светофильтра №1, мм - толщина светофильтра №2, мм |
140х100х10 8 3,0 ± 0,1 4,5 ± 0,1 |
|
Масса, г, не более: - комплект светофильтров - комплект светофильтров в футляре |
30 120 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, % |
от +15 до +35 от 30 до 80 |
Знак утверждения типа
наносится типографским способом на самоклеящуюся табличку на футляр комплекта светофильтров и на верхнюю часть титульного листа руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплект светофильтров |
СЭ-1 |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.70.23.190-035-27520549-2025 |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Использование комплекта светофильтров» руководства по эксплуатации РЭ 26.70.23.190-035-27520549-2025.
Нормативные документы
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
ТУ 26.70.23.190-035-27520549-2025 «Комплект светофильтров СЭ-1. Технические условия».
