Измерители средней мощности ИСМ
| Номер в ГРСИ РФ: | 98664-26 |
|---|---|
| Производитель / заявитель: | «Sunfire Technologies Co., Ltd», КИТАЙ |
Измерители средней мощности ИСМ (далее - измерители) предназначены для измерений средней мощности СВЧ колебаний в коаксиальных трактах.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98664-26 | |||||||||||||||
| Действует | по 03.06.2031 | |||||||||||||||
| Наименование | Измерители средней мощности | |||||||||||||||
| Модель | ИСМ | |||||||||||||||
| Модификации |
ИСМ1006 ИСМ1018 ИСМ1040 ИСМ9К06 ИСМ9К18 |
|||||||||||||||
| Приказы |
№1083 от
03.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 94cc9db0-fd27-a266-afc1-d1daabb31b7b | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
«Sunfire Technologies Co., Ltd», КИТАЙ, Building 5, Zone C1, Lane 1555, Jinsha Jiangxi Road, Jiading District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1005-441-2025 ГСИ. Измерители средней мощности ИСМ. Методика поверки.
(с 03.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98664-26: Описание типа
2026-98664-26.pdf
|
Скачать | 137.7 КБ | |
|
98664-26: Методика поверки
РТ-МП-1005-441-2025
2026-mp98664-26.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Измерители средней мощности ИСМ (далее - измерители) предназначены для измерений средней мощности СВЧ колебаний в коаксиальных трактах.
Описание
Принцип действия измерителя основан на преобразовании широкополосным диодным детектором мощности входного СВЧ сигнала в напряжение постоянного тока с дальнейшей его оцифровкой с помощью аналого-цифрового преобразователя и передачи его через интерфейс USB на персональный компьютер со специализированным программным обеспечением, посредством которого результаты измерений визуализируются на экране.
Конструктивно измерители представляют собой моноблоки продолговатой формы без органов управления и дисплея. На корпусе измерителей расположены коаксиальный соединитель и разъем для подключения кабеля соединительного для обмена измерительной информацией с ПК.
К данному типу средства измерений относятся измерители следующих модификаций: ИСМ1006, ИСМ1018, ИСМ1040, ИСМ9К06, ИСМ9К18. Модификации отличаются диапазоном частот и типом входного соединителя СВЧ.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителей представлен на рисунках 1, 2.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в восьмизначном цифровом формате наносится типографским способом на самоклеящуюся этикетку, размещаемую на задней панели измерителя в месте, указанном на рисунке 3.
Конструкция приборов не предполагает доступ к местам настройки и регулировки. Пломбирование измерителей не предусмотрено.

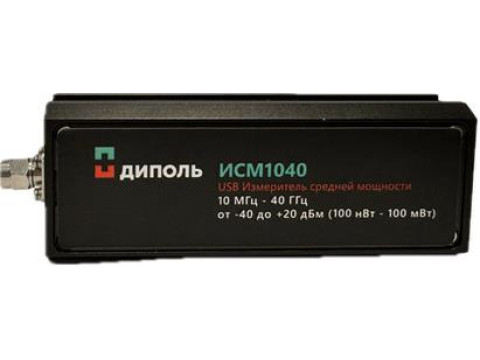

Рисунок 1 - Общий вид модификации ИСМ1040
Рисунок 2 - Общий вид модификаций ИСМ1006, ИСМ1018, ИСМ9К06, ИСМ9К18

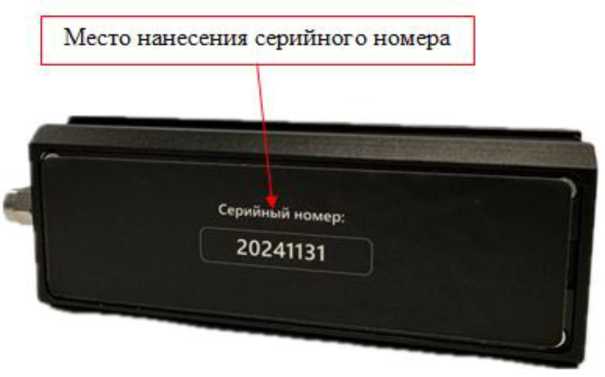

Рисунок 3 - Место нанесения серийного номера
Программное обеспечение
Измерители работают под управлением персонального компьютера с установленным программным обеспечением (ПО), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.
ПО реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик измерителей за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ДИПОЛЬ ИСМ |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, для модификаций, ГГц - ИСМ1006 |
от Г10-2 до 6 |
|
- ИСМ1018 |
от Г10-2 до 18 |
|
- ИСМ1040 |
от Г10-2 до 40 |
|
- ИСМ9К06 |
от 940-6 до 6 |
|
- ИСМ9К18 |
от 940-6 до 18 |
|
Диапазон измерений мощности, дБ (1 мВт) - ИСМ1006 |
от -50 до +20 |
|
- ИСМ1018 |
от -50 до +20 |
|
- ИСМ1040 |
от -40 до +20 |
|
- ИСМ9К06 |
от -50 до +20 |
|
- ИСМ9К18 |
от -50 до +20 |
|
КСВН входа, для модификаций, не более: - ИСМ1006, ИСМ9К06 |
1,25 |
|
- ИСМ1018, ИСМ9К18 |
1,35 |
|
- ИСМ1040 |
2,00 |
|
Пределы допускаемой относительной погрешности измерений мощности, без учета погрешности рассогласования, в зависимости от диапазона измеряемой мощности, для модификаций, % - ИСМ1006, ИСМ9К06 от -50 до -40 дБ (1 мВт) |
±25,0 |
|
от -40 включ. до -10 дБ (1 мВт) |
±15,0 |
|
от -10 включ. до 10 дБ (1 мВт) включ. |
±8,0 |
|
св. 10 до 20 дБ (1 мВт) включ. - ИСМ1018, ИСМ9К18 |
±15,0 |
|
от -50 до -40 дБ (1 мВт) |
±25,0 |
|
от -40 включ. до -10 дБ (1 мВт) |
±15,0 |
|
от -10 включ. до 10 дБ (1 мВт) включ. |
±10,0 |
|
св. 10 до 20 дБ (1 мВт) включ. - ИСМ1040 |
±15,0 |
|
от -40 включ. до -10 дБ (1 мВт) |
±15,0 |
|
от -10 включ. до 10 дБ (1 мВт) включ |
±10,0 |
|
св. 10 до 20 дБ (1 мВт) включ. |
±15,0 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Коаксиальный соединитель входа, для модификаций: - ИСМ1006, ИСМ1018, ИСМ9К06, ИСМ9К18 - ИСМ1040 |
N «вилка» 2,92 мм «вилка» |
|
Масса, кг, не более |
0,3 |
|
Габаритные размеры (длинахширинахвысота) для модификаций, мм, не более: - ИСМ1006, ИСМ1018, ИСМ9К06, ИСМ9К18 - ИСМ1040 |
165x40x30 120x40x30 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре до +25 °С), % |
от +20 до +30 от 30 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель средней мощности |
ИСМ |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 2.5 «Эксплуатация изделия» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
Стандарт предприятия Sunfire Technologies Co., Ltd.
