Весы МО-1500-20
| Номер в ГРСИ РФ: | 98667-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ЗАО "МК "ТЕХНЭКС", г.Екатеринбург |
Весы М0-1500-20 (далее - весы) предназначены для статического взвешивания мешков, заполненных порошкообразными или гранулированными продуктами, используются на предприятиях комбикормовой промышленности.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98667-26 | ||||||
| Действует | по 08.06.2031 | ||||||
| Наименование | Весы | ||||||
| Модель | МО-1500-20 | ||||||
| Приказы |
№1106 от
08.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | dda398db-6257-307a-accb-ed145291a2d1 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «МК «Технэкс», РОССИЯ, 620017, Россия, Свердловская обл., г. Екатеринбург, пр-кт Космонавтов, д.11Б, литер Д
Поверка
| Методика поверки / информация о поверке |
МП-743-2025 ГСИ. Весы МО-1500-20. Методика поверки
(с 08.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98667-26: Описание типа
2026-98667-26.pdf
|
Скачать | 207.6 КБ | |
|
98667-26: Методика поверки
МП-743-2025
2026-mp98667-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Весы МО-1500-20 (далее - весы) предназначены для статического взвешивания мешков, заполненных порошкообразными или гранулированными продуктами, используются на предприятиях комбикормовой промышленности.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, с последующей математической обработкой сигнала в модуле многофункциональном, а также отображения результатов измерений.
Весы состоят из грузоприемного устройства (далее - ГПУ), состоящего из четырех модулей, сборно-разборного ограждения, и системы управления. Общий вид весов представлен на рисунке 1.
Модуль оснащен весоизмерительным тензорезисторным датчиком, защитой от бокового перемещения в виде пластины, а также подъемным механизмом. Подъемный механизм позволяет поднять верхнюю пластину модуля на 2 мм.
Система управления представляет собой монтажный шкаф с встроенным набором электроники. Она включает панель управления оператора с цифровой индикацией, которая выполняет функции обработки и отображения результатов взвешивания, индикации режимов работы модуля и самого многофункционального модуля Siwarex, исполнения SIWAREX WP231.
В весах используются датчики весоизмерительные тензорезисторные:
- HLC производства фирмы «Hottinger Baldwin Messtechnic Gmbh», Германия, (регистрационный номер в ФИФ 21177-13);
- серии Н производства фирмы АО «ВИК «Тензо-М», Россия, (регистрационный номер в ФИФ 53636-13).
В весах предусмотрены следующие устройства и функции:
- устройством автоматической установки нуля;
- устройством первоначальной установки нуля;
- устройством тарирования;
- устройством уравновешивания тары.
На боковую поверхность модуля весов устанавливается алюминиевая маркировочная табличка с указанием Max, Min, d, заводского номера, нанесенного фотохимическим способом, знака утверждения типа, маркировка ЕАС, а также информация о наименовании изготовителя и годе выпуска. Заводской номер имеет обозначение, состоящее из арабских цифр.
О бщий вид маркировочной таблички приведен на рисунке 3.
Нанесение знака поверки на весы не предусмотрено. Пломбировка средства измерений не предусмотрена.
Место нанесения маркировочной таблички

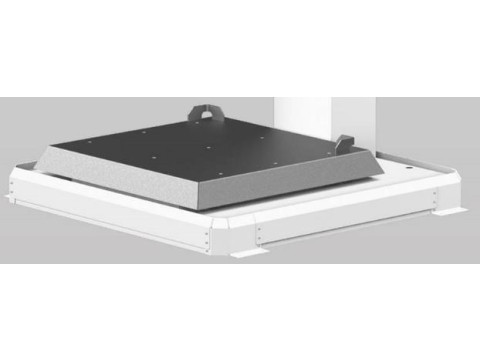

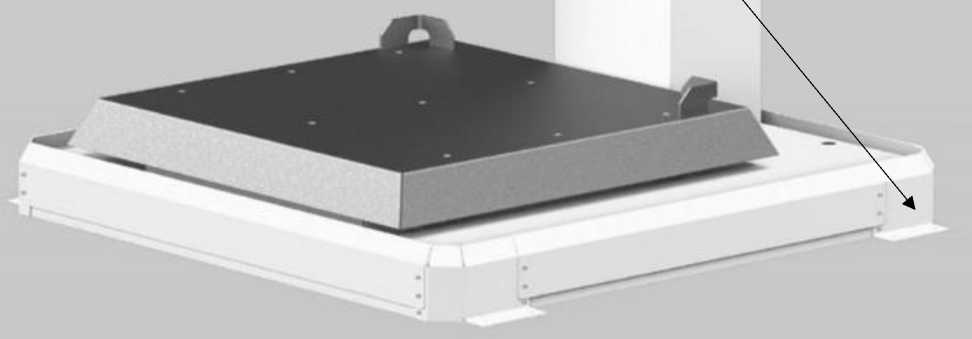

Рисунок 1 - Общий вид весов МО-1500-20
Рисунок 2 - Система управления
ВЕСЫ МО-1500-20
Мах 1500 кг
Min 20 v di кг Заводской No* Месяц/Год Масса, кг
ТУ 28 29.31-051-14497576-2024
X ТЕХНЭКС
ООО .МК .ТЕХНЭКС. проспак» Космоиавтоа.
11 Б. литер Д.
620017. Екатеринбург
Россия
wwwtschnax.ru

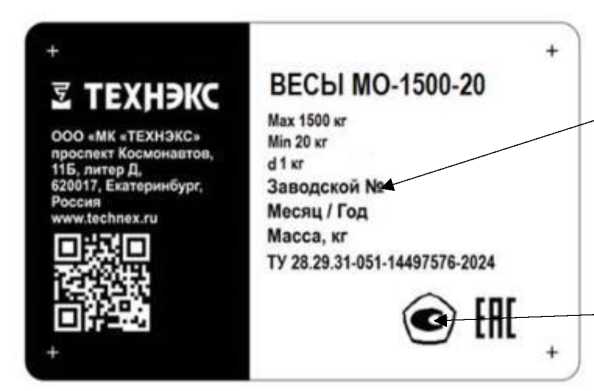

Рисунок 3 - Общий вид маркировочной таблички
Место нанесения
заводского
номера
Место нанесения
знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и используется в стационарной аппаратной части, обладая метрологической значимостью. Идентификационное наименование ПО и номер версии отображаются при включении или при обращении к соответствующему подпункту меню.
ПО защищено от несанкционированного доступа паролем. Обновление ПО в процессе эксплуатации не предусмотрено.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МДиФ 3.3 |
|
Номер версии ПО (идентификационный номер) |
3.3 |
|
Цифровой идентификатор ПО |
BigBag |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка (Max), кг |
1500 |
|
Минимальная нагрузка (Min), кг |
20 |
|
Действительная цена деления (d), кг |
1,0 |
|
Пределы допускаемой погрешности измерения массы, кг, в диапазоне: • от 20 до 500 кг включ. • св. 500 до 1500 кг включ. |
±0,5 ±1,0 |
|
Диапазон выборки массы тары (Т-), % от Max |
100 |
|
Точность устройства установки на нуль |
±0,25d |
|
Диапазон установки на нуль и слежения за нулём, % от Max, не более |
4 |
|
Диапазон первоначальной установки нуля, % от Max, не более |
20 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ШиринахДлинахВысота), мм, не более |
2100x2100x210 |
|
Масса ГПУ, кг, не более |
80 |
|
Потребляемая мощность, В •А |
85 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от-10 до + 40 80 |
|
Параметры электрического питания: - напряжение, В - частота, Гц |
от 187 до 242 50±1 |
Таблица 4 - Показатели надежности
|
Средняя наработка на отказ, ч |
500 |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится на маркировочную табличку фотохимическим способом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы |
МО-1500-20 |
1 шт. |
|
Руководство по эксплуатации |
М01500.20.01-00.02.00 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа МО1500.20.01-00.02.00 РЭ «Весы МО-1500-20. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.31-051-14497576-2024 «Весы МО-1500-20. Технические условия».
