Дозатор весовой автоматический дискретного действия Feige FS-T10E-t

Назначение

Дозатор весовой автоматический дискретного действия Feige FS-T10E-t (далее -дозатор) предназначен для автоматического дозирования жидких материалов.

Описание

Принцип действия дозатора основан на преобразовании деформации упругого элемента тензорезисторного весоизмерительного датчика (далее - датчика), возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, с последующим аналого-цифровым преобразованием и обработкой данных с дальнейшим определением значения массы дозируемого материала и выводом результата дозирования на устройство индикации.

Конструктивно дозатор состоит из металлической рамы, П-образной грузоприемной платформы и шкафа управления. К раме крепится наливная труба с клапаном дозирующего устройства и шкаф управления. Шкаф управления состоит из весоизмерительного прибора с цифровым дисплеем, функциональной клавиатурой и кнопками управления. Дозирование осуществляется через наливную трубу в тару, устанавливаемую на грузоприемную платформу, и регулируется клапаном дозирующего устройства.

В состав грузоприемной платформы входят четыре датчика весоизмерительные SB, модели SB4 производства фирмы «Flintec GmbH», Германия (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63476-16) и сумматор.

Маркировочная табличка закреплена на лицевой панели шкафа управления и содержит следующие сведения (нанесенные методом печати):

- наименование и обозначение модификации;

- заводской номер;

- номинальная минимальная доза (Minfill);

- наибольший предел (Мах);

- цена деления шкалы (d);

- наименование производителя;

- год изготовления.

К настоящему типу средств измерений относится дозатор весовой автоматический дискретного действия Feige FS-T10E-t с заводским номером 1702014.

Терминология и наименование метрологических характеристик приведены в соответствии с ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний».

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом типографской печати на маркировочную табличку в месте, указанном на рисунке 2.

Пломбирование и нанесения знака поверки на средство измерений не предусмотрено.

Общий вид дозатора представлен на рисунке 1. Маркировочная табличка представлена на рисунке 2.

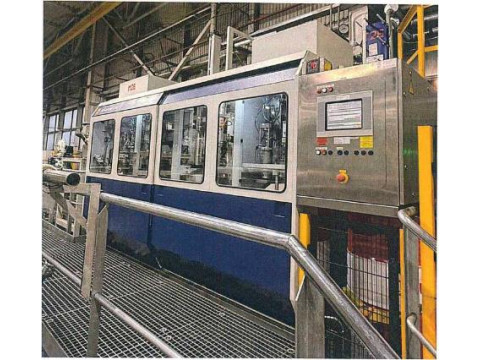

Рисунок 1 - Общий вид дозатора

Место нанесения заводского номера

Рисунок 2 - Маркировочная табличка

Программное обеспечение

Программное обеспечение (далее - ПО) дозатора является встроенным и метрологически значимым.

Конструкция дозатора исключает возможность несанкционированного влияния на ПО и измерительную информацию без применения специализированного оборудования производителя.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Идентификационные данные ПО отображаются на дисплее шкафа управления и доступны для просмотра при включении дозатора.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в п.2.5 «Использование по назначению» документа «Дозатор весовой автоматический дискретного действия Feige FS-T10E-t. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
