Газоанализаторы ПТ 2020-Г
| Номер в ГРСИ РФ: | 98673-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | АО «Прогрессивные технологии» (ПТ), г. Санкт-Петербург |
Газоанализаторы ПТ 2020-Г (далее - газоанализаторы) предназначены для измерений массовой концентрации диоксида серы (SO2), оксида углерода (СО), оксида азота (N0), диоксида азота (NO2), суммы оксидов азота (NOX) и объемной доли воды (H2O) в бинарных газовых смесях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98673-26 | ||||||
| Действует | по 08.06.2031 | ||||||
| Наименование | Газоанализаторы | ||||||
| Модель | ПТ 2020-Г | ||||||
| Приказы |
№1106 от
08.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | b8177164-ad4f-5dd5-7532-f52b51cd934a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «ПТ», РОССИЯ, 198096, г. Санкт-Петербург, ул. Корабельная, д. 6, корп. 7, лит. ЕС; 198096, г. Санкт-Петербург, ул. Корабельная, д. 6, лит. ЖУ
Поверка
| Методика поверки / информация о поверке |
МП 242-2646-2025 ГСИ. Газоанализаторы ПТ 2020-Г. Методика поверки
(с 08.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98673-26: Описание типа
2026-98673-26.pdf
|
Скачать | 189.9 КБ | |
|
98673-26: Методика поверки
МП 242-2646-2025
2026-mp98673-26.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Газоанализаторы ПТ 2020-Г (далее - газоанализаторы) предназначены для измерений массовой концентрации диоксида серы (SO2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOX) и объемной доли воды (H2O) в бинарных газовых смесях.
Описание
Принцип действия газоанализаторов - Фурье-спектрометрия в инфракрасной области, заключающаяся в использовании двухлучевого интерферометра Майкельсона, в котором оптическая разность хода изменяется за счет движения (сканирования) одного из зеркал в плечах интерферометра. Оптическое излучение от источника проходит через интерферометр, на выходе которого регистрируется интерферограмма, представляющая собой зависимость интенсивности светового потока от оптической разности хода. Спектр, как зависимость интенсивности излучения от волнового числа, получается путем обратного преобразования Фурье интерферограммы, выполняемого с использованием персонального компьютера. Сканирование зеркала в интерферометре осуществляется с помощью прецизионного механизма и системы управления, обеспечивающей стабилизацию скорости сканирования на участке регистрации интерферограммы. Оптическая разность хода определяется с помощью референтного канала, регистрирующего интерферограмму излучения He-Ne лазера на том же интерферометре.
Количественно массовая концентрация вещества в газовых смесях определяется через сопоставление формы и амплитуды измеренных спектров анализируемого образца и предварительно полученных (градуировочных) спектров в заданной области спектра.
Способ отбора пробы - за счет создания избыточного давления в линии подачи пробы, либо с помощью создания разрежения в кювете с помощью инжекционного насоса.
Конструктивно газоанализаторы имеют стационарное исполнение.
Результаты измерений содержания определяемых компонентов отображаются на дисплее персонального компьютера под управлением ОС семейства Windows с установленным программным обеспечением (далее - ПО).
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение массовой концентрации определяемых компонентов в газовых смесях и объемной доли воды;
- возможность передачи полученных данных на ЭВМ с их последующей обработкой, регистрацией и хранением (наличие интерфейса для подключения периферийных устройств).
Общий вид газоанализаторов приведен на рисунке 1.
Конструкцией газоанализаторов пломбировка от несанкционированного доступа не предусмотрена.
Заводской номер в цифровом формате, состоящем из трёх арабских цифр, наносится любым технологическим способом на маркировочную табличку, расположенную на задней панели корпуса газоанализаторов (рисунок 2). Общий вид маркировочной таблички приведен на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения знака утверждения типа

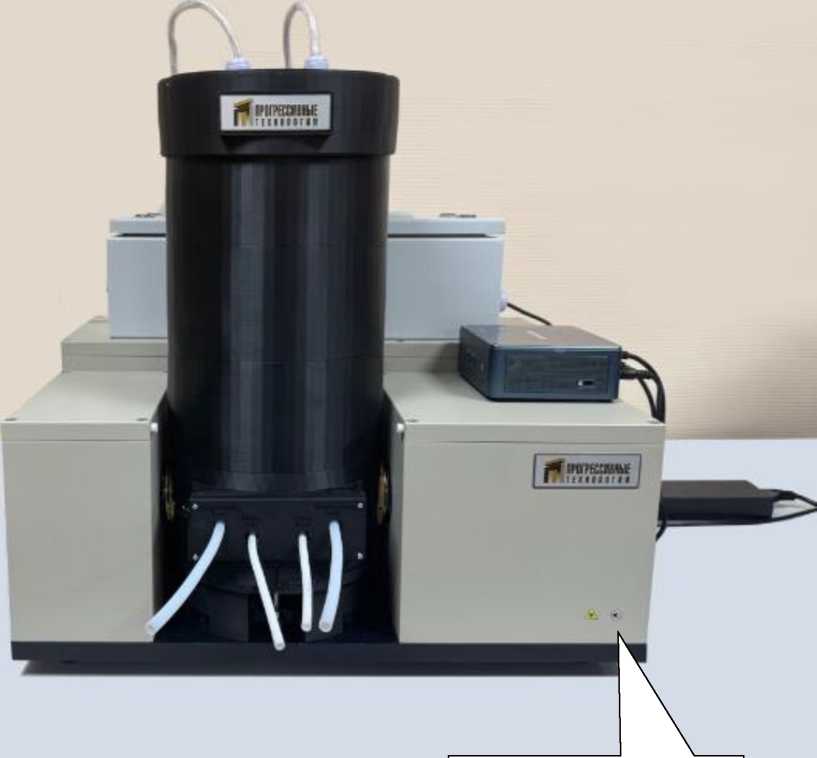

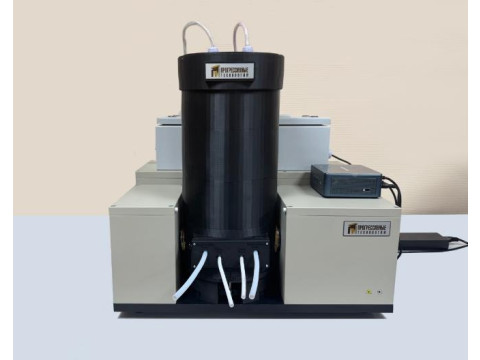

Рисунок 1 - Общий вид газоанализатора

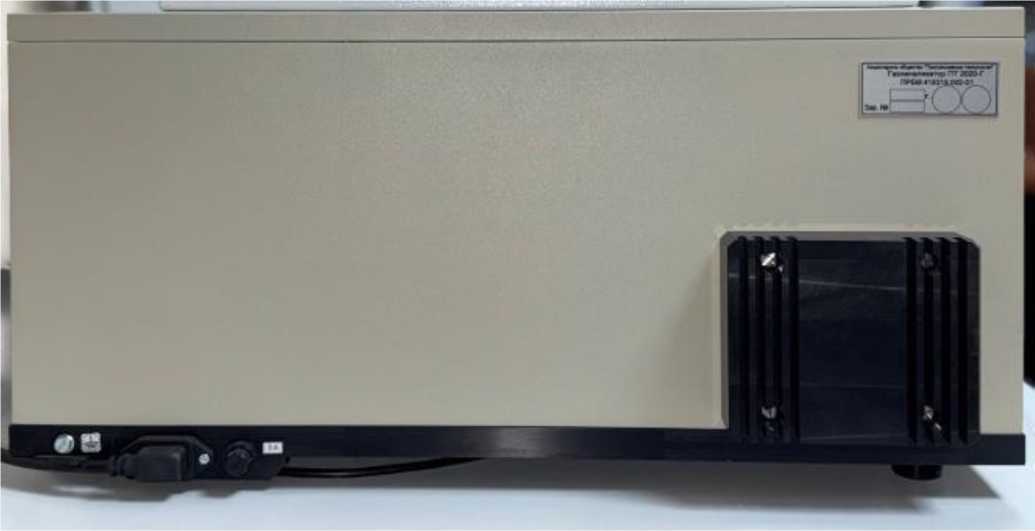

Рисунок 2 - Место установки маркировочной таблички газоанализатора

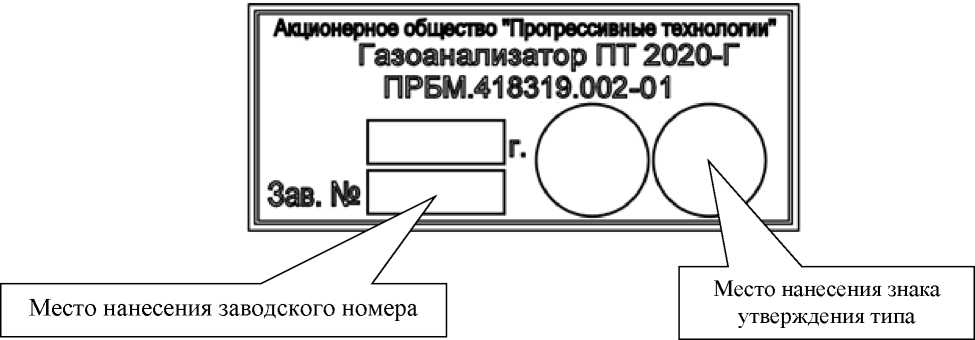

Рисунок 3 - Общий вид маркировочной таблички газоанализатора
Программное обеспечение
Газоанализаторы имеют ПО, состоящее из двух модулей:
- модуль измерения (GASpec);
- модуль автоматизации.
Модуль измерения содержит метрологически значимые калибровочные методы измерения, а также обеспечивает выполнение следующих функций:
- проводит обработку спектров, полученных на ИК фурье-спектрометре, и выдает результаты измерения массовой концентрации определяемых компонентов в анализируемой среде.
Модуль автоматизации управляет модулем измерения и служит для обеспечения автоматизированного сбора данных.
Влияние ПО учтено при нормировании метрологических характеристик газоанализаторов. Газоанализаторы не имеют защиты ПО от преднамеренных или непреднамеренных изменений. Уровень защиты ПО газоанализаторов соответствует уровню «низкий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
SGA_packet_ |
GASpec |
|
Номер версии (идентификационный номер) 1) |
2025_07_31_X |
1.5.X.YZ |
|
Цифровой идентификатор ПО (алгоритм) 2) |
419E2EC4, алгоритм CRC32 |
5FBB6375, алгоритм CRC32 (файл Метод- ...-.mug 3) - метрологическая значимая часть ПО) |
|
1) Номер версии записывается в виде 2025_07_31_Х (SGA_packet) и 1.5.X.YZ (GASpec), где «2025_07_31» и «1.5» указывают на метрологически значимую (неизменяемую) часть ПО, а «X», «Y» и «Z» (арабские цифры от 0 до 9) описывают модификации ПО, которые не влияют на метрологические характеристики средства измерений (интерфейс, адаптация к обновлениям операционных систем, устранение незначительных программных ошибок и т.п.). 2) Значения контрольных сумм, указанных в таблице, относятся только к файлам ПО с версиями 2025_07_31_1 (SGA_packet) и 1.5.1.18 (GASpec). 3) Полное наименование файла «Пакетный метод 6 + компонента Н2О 189-2.mtg». | ||
Технические характеристики
Таблица 2 - Диапазоны измерений, пределы допускаемой погрешности газоанализаторов
|
Определяемый компонент (измерительный канал) |
Диапазон измерений массовой концентрации, мг/м3 (объёмной доли, %) |
Участок диапазона измерений1) массовой концентрации, мг/м3 (объёмной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации, % | |
|
приведенной2) |
относительной | |||
|
Диоксид серы (SO2) |
от 0 до 80 |
от 0 до 10 включ. |
±15 |
_ |
|
св. 10 до 80 |
_ |
±15 | ||
|
от 0 до 200 |
от 0 до 20 включ. |
±15 |
_ | |
|
св. 20 до 200 |
_ |
±15 | ||
Продолжение таблицы 2
|
Определяемый компонент (измерительный канал) |
Диапазон измерений массовой концентрации, мг/м3 (объёмной доли, %) |
Участок диапазона измерений1) массовой концентрации, мг/м3 (объёмной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации, % | |
|
приведенной2) |
относительной | |||
|
Диоксид серы (SO2) |
от 0 до 500 |
от 0 до 50 включ. |
±10 |
_ |
|
св. 50 до 500 |
_ |
±10 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±10 |
_ | |
|
св. 100 до 1000 |
_ |
±10 | ||
|
от 0 до 5000 |
от 0 до 500 включ. |
±8 |
_ | |
|
св. 500 до 5000 |
_ |
±8 | ||
|
Оксид углерода (СО) |
от 0 до 75 |
от 0 до 10 включ. |
±15 |
_ |
|
св. 10 до 75 |
_ |
±15 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±15 |
_ | |
|
св. 50 до 500 |
_ |
±15 | ||
|
от 0 до 5000 |
от 0 до 500 включ. |
±10 |
_ | |
|
св. 500 до 5000 |
_ |
±10 | ||
|
от 0 до 11500 |
от 0 до 1000 включ. |
±10 |
_ | |
|
св.1000 до 11500 |
_ |
±10 | ||
|
от 0 до 30000 |
от 0 до 3000 включ. |
±8 |
_ | |
|
св.3000 до 30000 |
_ |
±8 | ||
|
Оксид азота (NO) |
от 0 до 100 |
от 0 до 10 включ. |
±15 |
_ |
|
св. 10 до 100 |
_ |
±15 | ||
Продолжение таблицы 2
|
Определяемый компонент (измерительный канал) |
Диапазон измерений массовой концентрации, мг/м3 (объёмной доли, %) |
Участок диапазона измерений1) массовой концентрации, мг/м3 (объёмной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации, % | |
|
приведенной2) |
относительной | |||
|
Оксид азота (NO) |
от 0 до 500 |
от 0 до 50 включ. |
±10 |
_ |
|
св. 50 до 500 |
_ |
±10 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±10 |
_ | |
|
св. 100 до 1000 |
_ |
±10 | ||
|
от 0 до 2000 |
от 0 до 200 включ. |
±8 |
_ | |
|
св. 200 до 2000 |
_ |
±8 | ||
|
Диоксид азота (NO2) |
от 0 до 100 |
от 0 до 10 включ. |
±20 |
_ |
|
св. 10 до 100 |
_ |
±20 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±10 |
_ | |
|
св. 50 до 500 |
_ |
±10 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±10 |
_ | |
|
св. 100 до 1000 |
_ |
±10 | ||
|
от 0 до 2000 |
от 0 до 200 включ. |
±8 |
_ | |
|
св. 200 до 2000 |
_ |
±8 | ||
Продолжение таблицы 2
|
Определяемый компонент (измерительный канал) |
Диапазон измерений массовой концентрации, мг/м3 (объёмной доли, %) |
Участок диапазона измерений1) массовой концентрации, мг/м3 (объёмной доли, %) |
Пределы допускаемой погрешности в условиях эксплуатации, % | |
|
приведенной2) |
относительной | |||
|
Сумма оксидов азота (NOx) в пересчете на NO2 3) |
от 0 до 200 |
от 0 до 25 включ. |
±20 |
_ |
|
св. 25 до 200 |
_ |
±20 | ||
|
от 0 до 500 |
от 0 до 50 включ. |
±20 |
_ | |
|
св. 50 до 500 |
_ |
±20 | ||
|
от 0 до 1000 |
от 0 до 100 включ. |
±20 |
_ | |
|
св. 100 до 1000 |
_ |
±20 | ||
|
от 0 до 3000 |
от 0 до 300 включ. |
±20 |
_ | |
|
св. 300 до 3000 |
_ |
±20 | ||
|
Пары воды (Н2О) |
от 0 до 40 % |
от 0 до 3 % включ. |
±10 | |
|
св. 3 до 24 % включ. |
- |
±10 | ||
|
св. 24 до 40 % |
- |
±20 | ||
|
1) Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в формуляре на газоанализатор. 2) Нормирующее значение - верхний предел участка диапазона измерений, для которого нормированы пределы допускаемой приведенной погрешности. 3) Сумма оксидов азота NOx (в пересчете на NO2) является расчетной величиной. Массовая концентрация оксидов азота (Cnox) в пересчете на NO2 рассчитывается по формуле: Cnox=Cno2+ 1,53- Cno, где Cno2 и Cno — измеренные значения массовой концентрации диоксида азота и оксида азота, мг/м3, соответственно. | ||||
Таблица 3 - Метрологические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой погрешности |
0,5 |
|
Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой погрешности |
±0,5 |
|
Предел допускаемого времени установления выходного сигнала (То,9д), с |
300 |
Таблица 4 - Основные технические характеристики газоанализаторов
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
60 |
|
Диапазон напряжения питания переменным током частотой (50±0,2) Гц, В |
от 187 до 242 |
|
Потребляемая электрическая мощность, кВт, не более |
5 |
|
Габаритные размеры газоанализатора, мм, не более: - длина - ширина - высота |
810 395 550 |
|
Масса газоанализатора, кг, не более |
50 |
|
Степень защиты корпуса газоанализатора от проникновения влаги и пыли по ГОСТ 14254-2015 |
IP40 |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более - диапазон атмосферного давления, кПа - диапазон температуры газовой пробы, °C |
от +15 до +25 80 от 84,0 до 106,7 от +150 до +239 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
24 000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и любым технологическим способом на лицевую панель корпуса газоанализаторов (рисунок 1) и на маркировочную табличку газоанализаторов (рисунок 2).
Комплектность
Таблица 6 - Комплектность газоанализатора
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Газоанализатор |
ПТ 2020-Г ПРБМ.418319.002-01 |
1 шт. | |
|
Комплект документации |
_ |
1 компл. |
Состав комплекта документации по согласованию с заказчиком |
|
ЗИП |
_ |
1 компл. |
Состав ЗИП по согласованию с заказчиком |
|
Формуляр |
ПРБМ.418319.002-01ФО |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ПРБМ.418319.002-01РЭ
«Газоанализатор ПТ 2020-Г. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31.12. 2020 г. № 2315;
ПРБМ.418319.002-01 ТУ. Газоанализатор ПТ 2020-Г. Технические условия.
