Счетчики газа струйные СГС

Назначение

Счетчики газа струйные СГС (далее - счетчик) предназначены для измерения объема газа при рабочих условиях или объема газа, приведенного к температуре плюс 20°С.

Описание

Принцип действия счетчика основан на зависимости частоты колебаний струи газа в струйном генераторе от величины расхода. Колебания струи преобразуются пьезоэлектрическим преобразователем расхода в электрический сигнал, частота которого пропорциональна величине текущего расхода. В электронном блоке электрический сигнал усиливается, преобразуется и обрабатывается микроконтроллером, в котором производится вычисление объема прошедшего через счетчик газа. Полученный результат измерений отображается на дисплее нарастающим итогом.

Счетчики состоят из:

- герметичного корпуса с пьезоэлектрическим преобразователем расхода;

- электронного блока с жидкокристаллическим дисплеем и элементом питания.

Пьезоэлектрический преобразователь расхода обеспечивает преобразование акустических колебаний струи газа в электрический сигнал с частотой, совпадающей с частотой колебаний струи. Электронный блок обеспечивает усиление и обработку электрического сигнала, отображение информации и передачу через внешние интерфейсы. Электронный блок имеет поворотную конструкцию.

Счетчики могут выпускаться в различных исполнениях в зависимости от максимального расхода.

Счетчики могут выпускаться в следующих исполнениях в зависимости от наличия импульсного выхода и температурной коррекции:

- базовое исполнение;

- исполнение с импульсным выходом;

- исполнение с температурной коррекцией ТК;

- исполнение с импульсным выходом и температурной коррекцией ТК.

Счетчики с температурной коррекцией имеют встроенный преобразователь температуры и осуществляют измерение объема газа, приведенного к температуре плюс 20°С, который отображается на дисплее нарастающим итогом.

Структура условного обозначения исполнений счетчиков:

СГС-[1], где:

[1] - максимальный расход: 1,6; 3,2; 4,0 м3/ч.

Заводской номер в виде восьмизначного цифрового кода наносится на лицевую панель электронного блока методом печати.

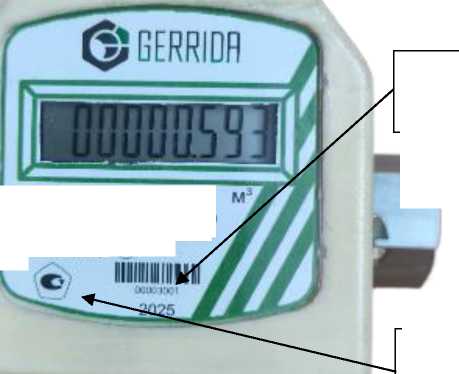

Общий вид счетчиков, место нанесения заводского номера, место нанесения знака

утверждения типа представлены на рисунке 1.

Место нанесения заводского номера

СГС - 4.0

Рни«=5 ОкПа Ог>п-0 04 m’.'h

Tmir -10’С QfraxM.O m'.'h

Тп-ах=*50 ‘С 1_Й

Место нанесения знака утверждения типа

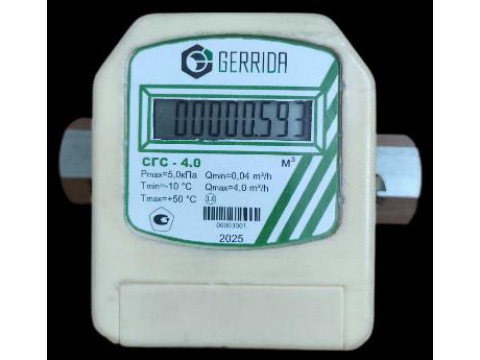

Рисунок 1 - Общий вид счетчиков

Пломбировку от несанкционированного доступа осуществляют одним из следующих способов:

- нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки, проходящей через пломбировочные ушки на верхней и нижней частях пластикового корпуса;

- с помощью пломбы завода-изготовителя в виде пластмассовой разрушаемой клипсы (номерной стяжки), проходящей через пломбировочные ушки на верхней и нижней частях пластикового корпуса;

- нанесением знака поверки давлением клейма на термоклей (мастику), нанесенный в чашку одного из винтов крепления крышки корпуса.

Пломбировку батарейного отсека от несанкционированного доступа осуществляют одним из следующих способов:

- нанесением знака поверки давлением клейма на свинцовую (пластмассовую) пломбу, закрепленную с помощью проволоки, проходящей через пломбировочные ушки на корпусе и крышке батарейного отсека;

- с помощью пломбы завода-изготовителя в виде пластмассовой разрушаемой клипсы (номерной стяжки), проходящей через пломбировочные ушки на корпусе и крышке батарейного отсека;

- нанесением знака поверки давлением клейма на термоклей (мастику), нанесенный в чашку винта крепления крышки батарейного отсека.

После замены батарейки счетчика заводом-изготовителем или другой уполномоченной организацией, допускается пломбировка батарейного отсека одним из указанных выше способов, но с использованием пломбы (клейма) данной организации.

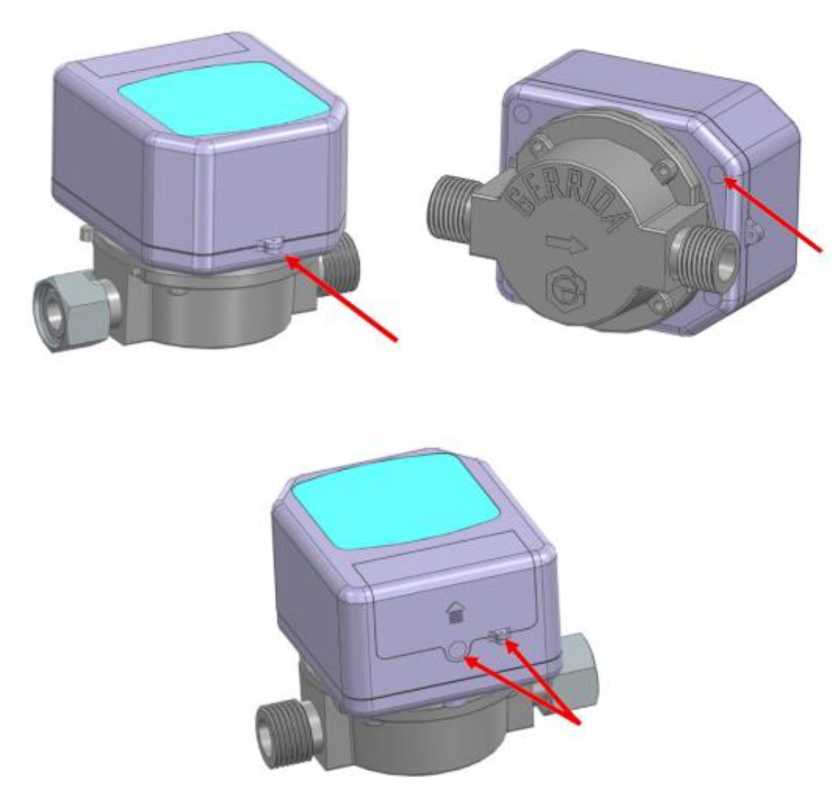

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) счетчиков встроенное.

Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 1 - Метрологические характеристики

Продолжение таблицы 1

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится на лицевую панель счетчиков методом шелкографии или другим методом, обеспечивающим несмываемую маркировку, и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы

Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.7.2);

Приказ Росстандарта от 11.05.2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

ТУ 26.51.63-007-34189279-2024 «Счетчики газа струйные СГС. Технические условия».
