Расходомеры турбинные Sekee TURBO
| Номер в ГРСИ РФ: | 98679-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО ТД "Технодар", г. Петрозаводск |
Расходомеры турбинные Sekee TURBO (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкостей.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98679-26 | ||||||||||||
| Действует | по 08.06.2031 | ||||||||||||
| Наименование | Расходомеры турбинные | ||||||||||||
| Модель | Sekee TURBO | ||||||||||||
| Модификации |
Sekee TURBO ХХХ1-Х2, где: ХХХ1 - номинальный диаметр, DN, от 4 до 400 Х2 - идентификатор использования в отраслях На испытания представлены: Sekee TURBO, DN 100 Sekee TURBO, DN 50 Sekee TURBO, DN 25 |
||||||||||||
| Приказы |
№1106 от
08.06.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | acf77618-bca6-c3a3-eea3-586a7f996096 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
OOO НПО «Технодар», РОССИЯ, 185034, Республика Карелия, г. Петрозаводск, пер. 6-й Гвардейский (Ключевая р-н), д. 7А
Поверка
| Методика поверки / информация о поверке |
РТ-МП-224-208-2026 ГСИ. Расходомеры турбинные Sekee TURBO. Методика поверки
(с 08.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98679-26: Описание типа
2026-98679-26.pdf
|
Скачать | 201.9 КБ | |
|
98679-26: Методика поверки
РТ-МП-224-208-2026
2026-mp98679-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Расходомеры турбинные Sekee TURBO (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкостей.
Описание
Принцип действия расходомеров основан на преобразовании поступательного движения измеряемой среды (жидкости), протекающей через внутреннюю полость корпуса расходомера, во вращательное движение турбины, скорость вращения которой пропорциональна объемному расходу, а количество оборотов пропорционально объему измеряемой среды, протекающей через расходомер. С внешней стороны корпуса расходомера расположен детектор сигнала, состоящий из постоянного магнита и катушки. Лопасти турбины обладают магнитной проводимостью и находятся в магнитном поле детектора сигнала. Вращаясь, лопасти турбины прерывают магнитные линии, создавая периодическое изменение магнитного потока в катушке.
Расходомер состоит из первичного преобразователя расхода (далее - ППР) и вторичного преобразователя (далее - ВП). ППР в свою очередь состоит из отрезка трубопровода, внутри которого установлены на входе и выходе стабилизаторы потока, а между ними на центральном валу расположена турбина. ВП представляет собой корпус, внутри которого установлены электронные компоненты, обрабатывающие входной сигнал от детектора, усиливающие и формирующие выходные сигналы. Передача измеренных значений может осуществляться с помощью частотно-импульсного выхода, токового выхода, цифрового выхода RS-485 (Modbus), протокола HART. Также ВП снабжен жидкокристаллическим дисплеем для отображения измеренных значений и клавиатурой для управления. ВП может жестко крепиться на ППР (интегральное исполнение), или может быть соединен с ППР с помощью кабеля (раздельное исполнение).
Структура условного обозначения расходомеров представлена ниже. Sekee TURBO | XXX | - | X ~
1 2
1 - номинальный диаметр, DN, от 4 до 400;
2 - идентификатор использования в отраслях:
R - применение в судовой отрасли
Р - общепромышленное применение
Расходомеры могут иметь следующие варианты присоединения к трубопроводу:
- фланцевое;
- резьбовое;
- кламповое (tri-clamp).

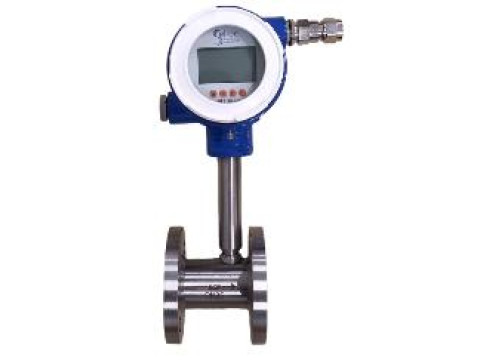

Общий вид расходомеров представлен на рисунке 1.
Серийный номер расходомеров наносится в буквенно-цифровом формате типографским методом на самоклеящуюся маркировочную табличку или металлическую маркировочную табличку методом лазерной гравировки в соответствии с рисунком 2.
Место пломбирования расходомеров от непреднамеренного вмешательства отмечено на рисунке 3. Нанесение знака поверки на расходомеры не предусмотрено.

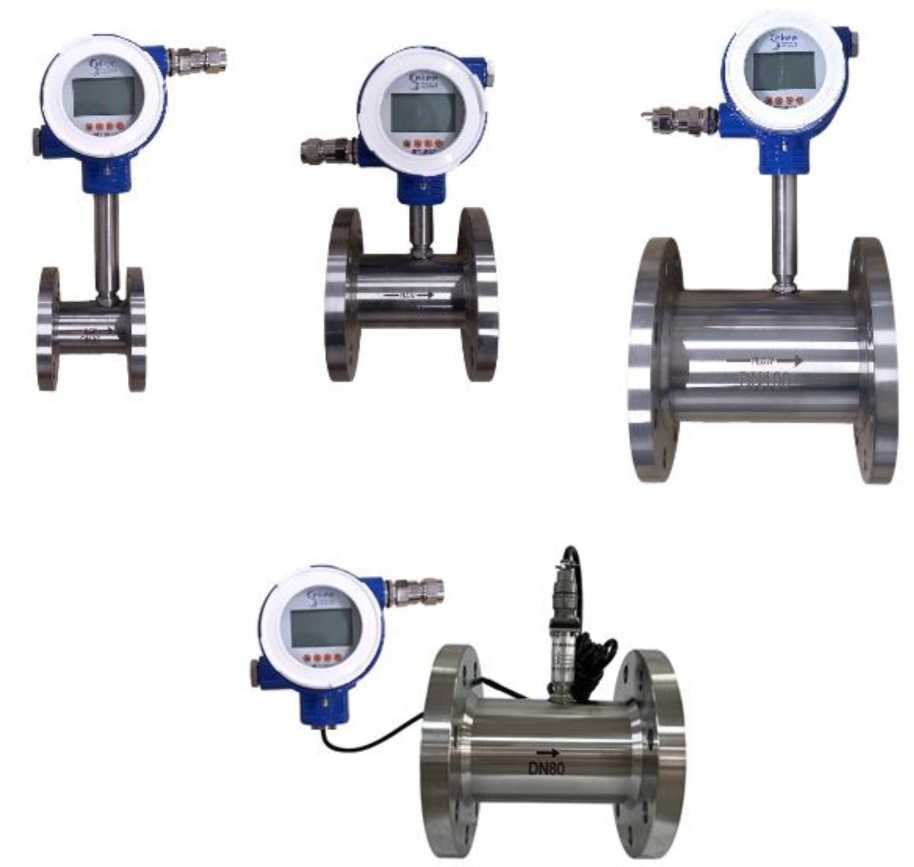

Рисунок 1 - Общий вид расходомеров турбинных Sekee TURBO
Рисунок 2 - Место нанесения знака утверждения типа и серийного номера
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Место пломбировки
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память ВП предприятием-изготовителем.
ПО разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО на основе данных от детектора сигнала вычисляет объем и объемный расход. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, преобразование измеренных значений в частотно-импульсный, цифровой, аналоговый сигналы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО |
2.Х.Х |
|
Примечание: «Х» может принимать значения от 0 до 9 и не относится к метрологически значимой части ПО | |
Технические характеристики
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объема и объемного расхода жидкости1), % |
±0,355); ±0,54); ±1,03) |
|
Пределы допускаемой приведенной к диапазону токового выхода погрешности преобразования объемного расхода в токовый выходной сигнал, % |
±0,2 |
|
Диапазон измерений объемного расхода жидкости2), м3 /ч |
В соответствии с таблицей 3 |
|
1) В зависимости от заказа конкретные значения указываются в паспорте и на маркировочной табличке. 2) Диапазон измерений объемного расхода жидкости указан для воды при температуре 20 °С. 3) Для стандартного и расширенного диапазона измерений объемного расхода. 4) Для стандартного диапазона измерений объемного расхода. 5) В динамическом диапазоне 1:5 в пределах стандартного диапазона измерений объемного расхода. | |
Таблица 3 - Номинальные диаметры и диапазоны измерений объемного расхода
|
Номинальный диаметр DN, мм |
Стандартный диапазон измерений объемного расхода, м3 /ч |
Расширенный диапазон измерений объемного расхода, м3 /ч |
|
4 |
от 0,04 до 0,25 |
от 0,04 до 0,4 |
|
6 |
от 0,1 до 0,6 |
от 0,06 до 0,6 |
|
10 |
от 0,2 до 1,2 |
от 0,15 до 1,5 |
|
15 |
от 0,6 до 6 |
от 0,4 до 8 |
|
20 |
от 0,8 до 8 |
от 0,45 до 9 |
|
25 |
от 1 до 10 |
от 0,5 до 10 |
|
32 |
от 1,5 до 15 |
от 0,8 до 15 |
|
40 |
от 2 до 20 |
от 1 до 20 |
|
50 |
от 4 до 40 |
от 2 до 40 |
|
65 |
от 7 до 70 |
от 4 до 70 |
|
80 |
от 10 до 100 |
от 5 до 100 |
|
100 |
от 20 до 200 |
от 10 до 200 |
|
125 |
от 25 до 250 |
от 13 до 250 |
|
150 |
от 30 до 300 |
от 15 до 300 |
|
200 |
от 80 до 800 |
от 40 до 800 |
|
250 |
от 190 до 1900 |
от 114 до 2550 |
|
300 |
от 270 до 2700 |
от 162 до 4050 |
|
400 |
от 450 до 4500 |
от 240 до 6000 |
|
Примечание - диапазон измерений объемного расхода указывается на маркировочной табличке | ||
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 18 до 30 |
|
Максимальное давление измеряемой среды, МПа |
4,0 |
|
Потребляемая мощность, Вт (В^А), не более |
20 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Выходные сигналы - частотно-импульсный, Гц - сигнал постоянного тока, мА - цифровой |
от 0 до 1000 от 4 до 20 RS-485 (RTU Modbus, HART) |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, при 35 °С, % - атмосферное давление, кПа |
от -20 до +60 90 от 86,0 до 106 |
|
Температура измеряемой среды, °С |
от -20 до +80 (до +120)1) |
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015 |
IP67 |
|
1) в зависимости от исполнения | |
аблица 5 - Показатели надежности
|
Средняя наработка на отказ, ч |
180000 |
|
Средний срок службы, лет |
20 |
Знак утверждения типа
наносится типографским методом на самоклеящуюся маркировочную табличку или металлическую маркировочную табличку методом лазерной гравировки в соответствии с рисунком 2, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер турбинный |
Sekee TURBO |
1 шт. |
|
Паспорт |
ПС 26.51.52-017-81895823-2026 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 26.51.52-017-81895823-2026 |
1 экз. |
Сведения о методах измерений
приведены в п. 2 «Принцип работы» руководства по эксплуатации
РЭ 26.51.52-017-81895823-2026.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-017-81895823-2026. Расходомеры турбинные Sekee TURBO. Технические условия.
