Антенны измерительные билогопериодические ALP
| Номер в ГРСИ РФ: | 98680-26 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | Компания Golden Box Inc, КИТАЙ |
Антенны измерительные билогопериодические ALP (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электрической составляющей переменного электромагнитного поля.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98680-26 | |||||||||
| Действует | по 08.06.2031 | |||||||||
| Наименование | Антенны измерительные билогопериодические | |||||||||
| Модель | ALP | |||||||||
| Модификации |
ALP033 ALP036 |
|||||||||
| Приказы |
№1106 от
08.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 90e30d8c-6b7c-ac64-01e5-1358e959d61c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Компания Golden Box Inc, КИТАЙ, NO. 269 2nd TianFu Street, High-tech District, 610041, Chengdu, China (Dichuan) Pilot Free Trade Zone
Поверка
| Методика поверки / информация о поверке |
МП ALP ГСИ. Антенны измерительные билогопериодические ALP. Методика поверки
(с 08.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98680-26: Описание типа
2026-98680-26.pdf
|
Скачать | 209.3 КБ | |
|
98680-26: Методика поверки
МП ALP
2026-mp98680-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Антенны измерительные билогопериодические ALP (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электрической составляющей переменного электромагнитного поля.
Описание
Конструктивно антенны представляют собой гибрид биконической и логопериодической антенн.
Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенн, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Биконическая часть антенн обеспечивает работу на частотах до 200 МГц. Логопериодическая часть антенн обеспечивает работу в верхней части частотного диапазона. Конструктивно антенны изготовлены из алюминия. Антенны подключаются к измерительному устройству через коаксиальный вход тип III Вариант 3 (розетка) по ГОСТ 13317-89.
Для измерений параметров электромагнитных полей антенны подключаются к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.
Предусмотрены две модификации антенн: ALP033 и ALP036. Модификации отличаются внешним видом и диапазоном рабочих частот.
Для предотвращения несанкционированного доступа антенны имеют защитные пломбы винтов крепления изготовителя, расположенные в верхней части корпуса, разрушающиеся при вскрытии корпуса.
Общий вид антенн, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1 - 4. Заводской номер, идентифицирующий каждый экземпляр антенн, состоит из 13 арабских цифр и наносится на корпус антенн в виде наклейки.

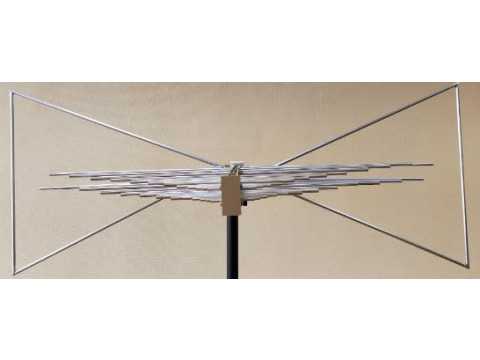

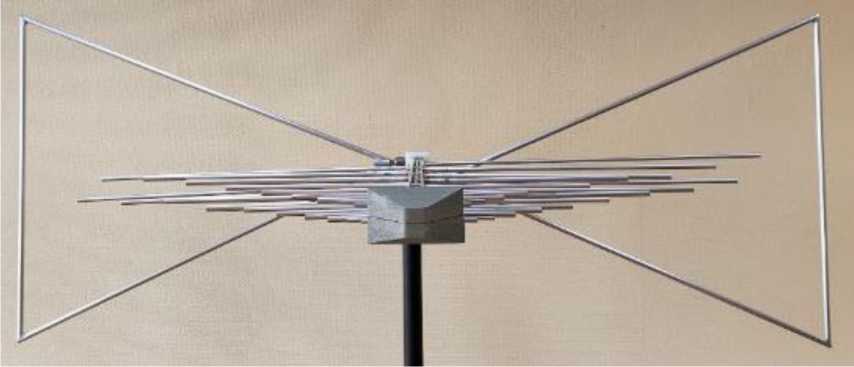

Рисунок 2 - Общий вид антенн ALP036
|

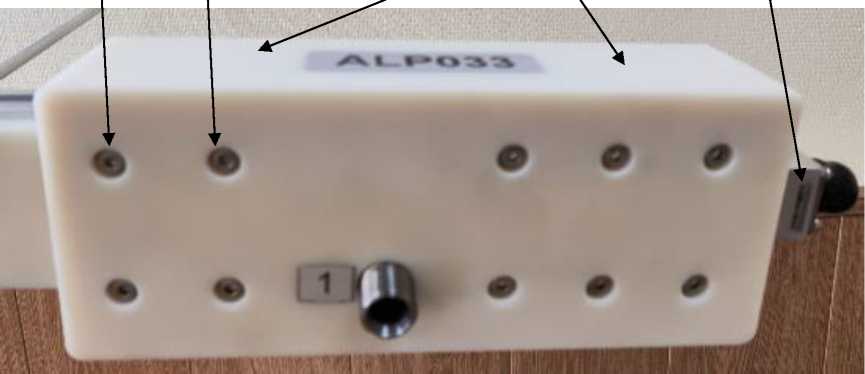

Место пломбировки от |
Место наклейки |
Место наклейки знака |
Место нанесения |
|
несанкционированного доступа |
знака поверки |
утверждения типа |
заводского номера |

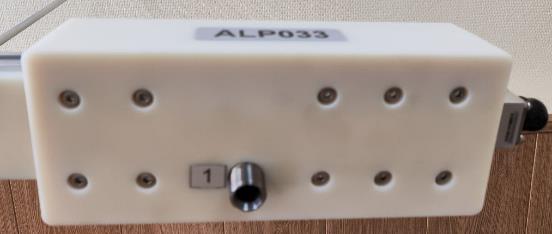

Рисунок 3 - Места нанесения заводского номера, пломбировки, знака поверки, знака утверждения типа
Место нанесения заводского номера
Рисунок 4 - Место нанесения заводского номера
Технические характеристики
аблица 2 - Метрологические характеристики антенн
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц ALP033 ALP036 |
от 30 до 3000 от 30 до 6000 |
|
Коэффициент калибровки антенн в диапазоне рабочих частот, дБ (м-1) ALP033 ALP036 |
от 0 до 35 от 0 до 40 |
|
Коэффициент калибровки антенн в диапазоне от 30 до 1000 МГц, дБ (м-1) |
от 0 до 25 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более |
± 2 |
|
Коэффициент стоячей волны по напряжению *, не более |
2,0 |
*- выше 100 МГц для ALP033 и выше 150 МГц для ALP036
аблица 3 - Технические характеристики антенн
|
Наименование характеристики |
Значение |
|
Тип выходного соединителя |
N-тип (розетка) |
|
Максимальная подводимая мощность, Вт |
100 |
|
Номинальное выходное сопротивление, Ом |
50 |
|
Масса, кг, не более ALP033 ALP036 |
4,0 4,0 |
|
Габаритные размеры (длина х высота х ширина), мм, не более ALP033 ALP036 |
1430х760х1740 1480x760x1740 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, при температуре + 25 °С, % атмосферное давление, кПа |
от + 15 до + 25 до 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на маркировочную табличку фотохимическим методом для последующего крепления на корпусе антенн и типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
п/п |
Наименование |
Обозначение |
Количество, шт. |
|
1 |
Антенна измерительная билогопериодическая ALP |
ALP033 (ALP036) |
1 |
|
2 |
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в части 7 «Порядок работы» документа «Антенны измерительные билогопериодические ALP. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов. Присоединительные размеры;
Стандарт Компании Golden Box Inc, Китай.
