Антенны измерительные рупорные КНТ118NF
| Номер в ГРСИ РФ: | 98681-26 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | Компания Golden Box Inc, КИТАЙ |
Антенны измерительные рупорные КНТ118№ (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, приёмниками измерительными, ваттметрами)) для измерений напряженности электрической составляющей переменного электромагнитного поля.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98681-26 | ||||||
| Действует | по 08.06.2031 | ||||||
| Наименование | Антенны измерительные рупорные | ||||||
| Модель | КНТ118NF | ||||||
| Приказы |
№1106 от
08.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4ce1dc28-7eee-f0d6-b914-6215dc01edf3 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Компания Golden Box Inc, КИТАЙ, NO. 269 2nd TianFu Street, High-tech District, 610041, Chengdu, China (Dichuan) Pilot Free Trade Zone
Поверка
| Методика поверки / информация о поверке |
МП КНТ118NF ГСИ. Антенны измерительные рупорные КНТ118NF. Методика поверки
(с 08.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98681-26: Описание типа
2026-98681-26.pdf
|
Скачать | 169.7 КБ | |
|
98681-26: Методика поверки
МП КНТ118NF
2026-mp98681-26.pdf
|
Скачать | 798.4 КБ |
Описание типа
Назначение
Антенны измерительные рупорные KHT118NF (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, приёмниками измерительными, ваттметрами)) для измерений напряженности электрической составляющей переменного электромагнитного поля.
Описание
Конструктивно антенны представляют собой рупор на базе Н-образного волновода, в центр которого встроены металлические пластины экспоненциальной формы. Толщина пластин линейно увеличивается по мере приближения к раскрыву рупора. Боковые стенки рупора в Н-плоскости изготовлены в виде трапециевидных пластин. Боковые стенки рупора в Е-плоскости выполнены в виде решетчатой структуры, изготовленной из металлических пластин. Длина и расстояние между металлическими пластинами решётчатой структуры изменяются по закону геометрической прогрессии.
Антенны имеют один ВЧ соединитель типа N-female (розетка). Конструкция антенн предусматривает возможность крепления их на специализированную диэлектрическую треногу или опору любого типа.
Принцип действия антенн основан на преобразовании ППЭ электромагнитного поля в соответствующую ей высокочастотную мощность в тракте, передаваемую на СВЧ выход антенны, подключаемую к измерительному приёмному устройству.
Общий вид антенн, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1 - 3. Заводской номер, идентифицирующий каждый экземпляр антенн, состоит из 13 арабских цифр и наносится на корпус антенн в виде наклейки.

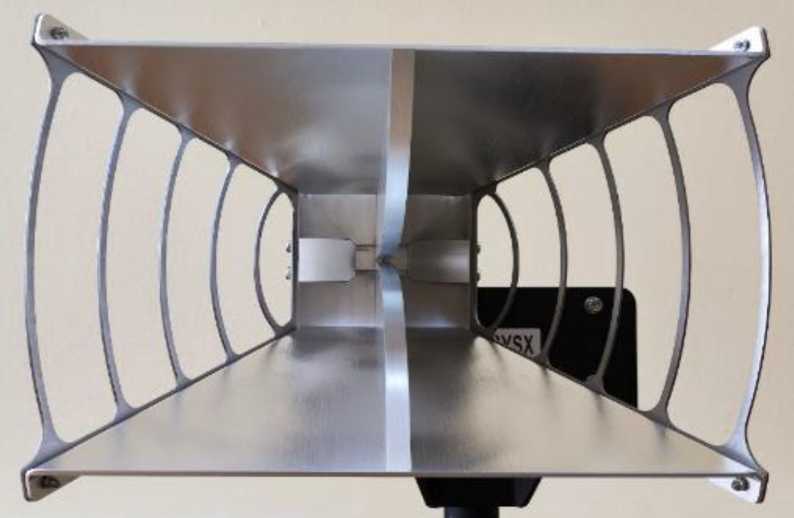

Рисунок 1 - Общий вид антенны измерительной рупорной КНТ118NF

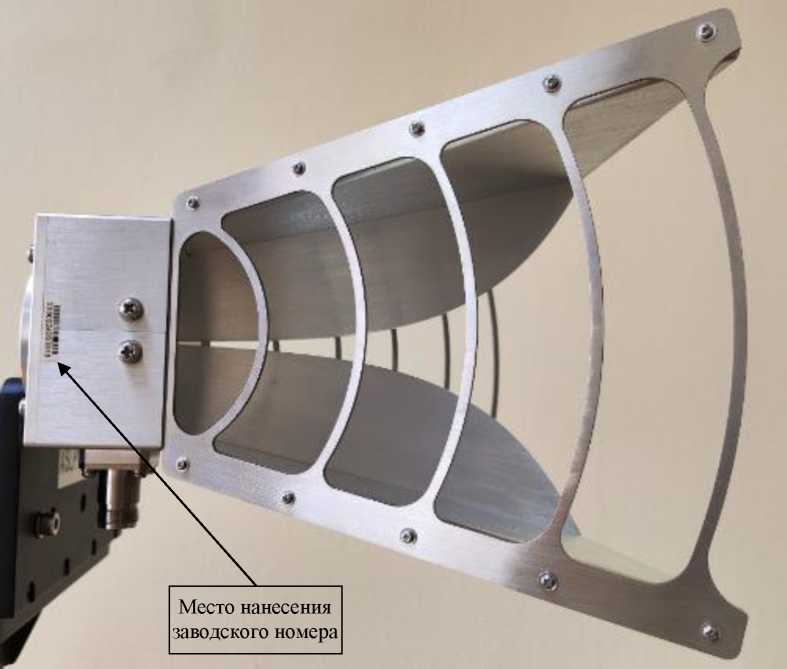

Рисунок 2 - Общий вид антенны измерительной рупорной KHT118NF, место нанесения заводского номера
Место пломбировки от несанкционированного доступа
Место наклейки знака поверки
Место наклейки знака утверждения типа

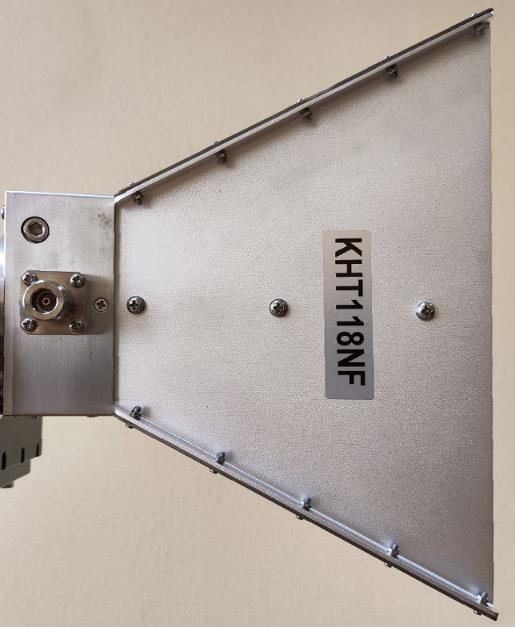

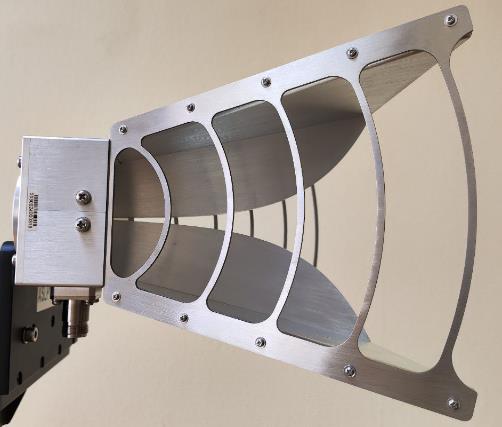

Рисунок 3 - Места пломбировки, нанесения знака поверки, знака утверждения типа
Технические характеристики
аблица 2 - Метрологические характеристики антенн
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГц |
от 1 до 18 |
|
Коэффициент усиления антенны, дБ, не менее |
5 |
|
Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ, не более |
± 2 |
|
Коэффициент стоячей волны по напряжению в диапазоне рабочих частот, не более |
2,0 |
|
Коэффициент стоячей волны по напряжению в диапазоне частот от 12,5 до 18,0 ГГц, не более |
1,7 |
Таблица 3 - Технические характеристики антенн
|
Наименование характеристики |
Значение |
|
Тип выходного соединителя |
N-тип (розетка) |
|
Номинальное выходное сопротивление, Ом |
50 |
|
Масса, кг, не более |
2,0 |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
250x250x180 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, при температуре + 25 °С, % |
от + 15 до + 25 до 80 |
Знак утверждения типа
наносится на маркировочную табличку фотохимическим методом для последующего крепления на корпусе антенн и типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
п/п |
Наименование |
Обозначение |
Количество, шт. |
|
1 |
Антенна измерительная рупорная |
КНТ118\Т |
1 |
|
2 |
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» документа «Антенны измерительные рупорные KHT118NF. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений
плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
ГОСТ 13317-89 Элементы соединений СВЧ трактов измерительных приборов.
Присоединительные размеры;
Стандарт Компании Golden Box Inc, Китай.
