Линейки измерительные металлические
| Номер в ГРСИ РФ: | 98682-26 |
|---|---|
| Категория: | Линейки |
| Производитель / заявитель: | ООО ТД "ИТО-Туламаш", г.Москва |
Линейки измерительные металлические (далее - линейки) предназначены для измерений линейных наружных размеров деталей методом прямых измерений.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98682-26 | |||||||||||||||
| Действует | по 08.06.2031 | |||||||||||||||
| Наименование | Линейки измерительные металлические | |||||||||||||||
| Модификации |
мод. I мод. II мод. III |
|||||||||||||||
| Приказы |
№1106 от
08.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 28621cb0-5fbf-c4f3-e0f4-568dc2bd96f8 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО ТД «ИТО-Туламаш», РОССИЯ, 119121, г. Москва, вн.тер.г. Муниципальный округ Хамовники, пер. 1-й Тружеников, д. 12, стр. 2, помещ. 1/1; Производственная площадка: JiangXi Provincial RuiFeng Machinery and Tools Co. Ltd, КИТАЙ, NO.299 HONGDU NORTH RD., NANCHANG JIANGXI P.R. CHINA
Поверка
| Методика поверки / информация о поверке |
МП ТМЗ - 01-2025 ГСИ. Линейки измерительные металлические. Методика поверки
(с 08.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98682-26: Описание типа
2026-98682-26.pdf
|
Скачать | 328.3 КБ | |
|
98682-26: Методика поверки
МП ТМЗ - 01-2025
2026-mp98682-26.pdf
|
Скачать | 953.5 КБ |
Описание типа
Назначение
Линейки измерительные металлические (далее - линейки) предназначены для измерений линейных наружных размеров деталей методом прямых измерений.
Описание
Принцип действия линеек основан на непосредственном сравнении шкалы линейки с линейными размерами объекта. Линейки представляют собой металлическую ленту, на которую нанесены оцифрованные миллиметровые шкалы. Линейки выпускаются с двумя шкалами. Каждый сантиметровый штрих шкалы линеек имеет числовое обозначение, указывающее расстояние в сантиметрах или миллиметрах до этого штриха от начала шкалы. Сантиметровые штрихи обеих шкал обозначаются одним рядом цифр. Торец линейки является началом шкалы.
Линейки выпускаются в трех модификациях:
I - с ценой деления шкал 1 мм;
II - с ценой деления шкалы верхней шкалы 0,5 мм и нижней шкалы 1 мм;
III - с ценой деления шкал 0,5 мм.;
Товарный знак или наносится на металлическую ленту методом
лазерной гравировки или краской, а также на паспорт линейки типографическим методом.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и/или букв латинского алфавита, наносится на лицевую или оборотную сторону линейки с помощью краски или лазерной гравировки, места нанесения приведены на рисунке 4.
Общий вид линеек приведен на рисунках 1 - 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование линеек от несанкционированного доступа не предусмотрено.

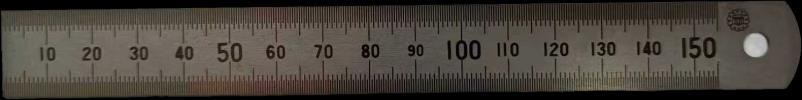

Рисунок 1 - Общий вид линеек модификации I
Рисунок 2 - Общий вид линеек модификации II
Рисунок 3 - Общий вид линеек модификации III
Товарный знак
Заводской номер

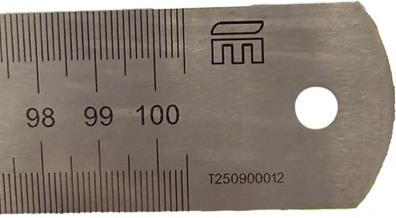

Рисунок 4 - Места нанесения заводского номера и товарного знака
Технические характеристики
|
Таблица 1 - М |
етрологические характеристики | |||
|
Диапазон измерений, мм |
Допускаемое отклонение от номинальных значений длины шкалы и расстояний между любым штрихом и началом или концом шкалы, мм |
Допускаемый просвет между поверочной плитой и плоскостью линейки мм, не более |
Допускаемое отклонение от перпендикулярности торцевой грани к продольному ребру, не более |
Шероховатость Ra поверхности торцевой грани линейки, мкм, не более |
|
от 0 до 150 |
±0,10 |
0,5 |
±20' |
3,2 |
|
от 0 до 300 |
±0,10 |
0,5 |
±20' |
3,2 |
|
от 0 до 500 |
±0,15 |
0,5 |
±20' |
3,2 |
|
от 0 до 1000 |
±0,30 |
0,7 |
±20' |
3,2 |
Таблица 2 - Длина штрихов линеек
|
Диапазон измерений, мм |
Длина полумиллиметровых штрихов, мм, не менее |
Длина миллиметровых штрихов, мм, не менее |
Длина полусантиметровых штрихов, мм, не менее |
Длина сантиметровых штрихов, мм, не менее |
|
от 0 до 150 |
3,0 |
4,5 |
6,0 |
7,0 |
|
от 0 до 300 |
5,5 |
6,5 |
8,0 |
10,0 |
|
от 0 до 500 |
7,5 |
8,5 |
10,0 |
12,5 |
|
от 0 до 1000 |
9,5 |
10,5 |
12,0 |
15,0 |
Таблица 3 - Габаритные размеры и масса
|
Диапазон измерений, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Толщина | ||
|
от 0 до 150 |
175 |
20,0 |
0,65 |
0,025 |
|
от 0 до 300 |
335 |
25,5 |
1,00 |
0,075 |
|
от 0 до 500 |
545 |
30,2 |
1,10 |
0,130 |
|
от 0 до 1000 |
1050 |
40,0 |
1,30 |
0,350 |
Таблица 4 - Условия эксплуатации
|
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, %, не более |
от +10 до +30 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографическим методом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Линейка измерительная металлическая |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» паспорта линейки.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840 (с изм. приказа Росстандарта от 15 августа 2022 г. № 2018);
ТУ 0216-1-2025 «Линейки измерительные металлические. Технические условия».
