Измерители крутящего момента силы INSIZE
| Номер в ГРСИ РФ: | 98685-26 |
|---|---|
| Производитель / заявитель: | Фирма "Insize Co., Ltd.", Китай |
Измерители крутящего момента силы INSIZE (далее - измерители) предназначены для измерений крутящего момента силы в направлении по и против часовой стрелки при поверке, калибровке или контроле работоспособности моментных ключей в качестве рабочего эталона
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98685-26 | ||||||||||||
| Действует | по 08.06.2031 | ||||||||||||
| Наименование | Измерители крутящего момента силы | ||||||||||||
| Модель | INSIZE | ||||||||||||
| Модификации |
INSIZE IST-TT05 INSIZE IST-TT5 INSIZE IST-TT30 INSIZE IST-TT50 INSIZE IST-TT220 INSIZE IST-TT550 IST-TT1000 INSIZE IST-TT2200 INSIZE IST-TT3000 |
||||||||||||
| Приказы |
№1106 от
08.06.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | b5cd8aa4-8552-5e3b-7a3e-fdc55fb5ca3d | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
INSIZE CO., LTD, КИТАЙ, 80 Xiangyang Road, Suzhou New District, 215009
Поверка
| Методика поверки / информация о поверке |
МП АПМ 21-25 ГСИ. Измерители крутящего момента силы INSIZE. Методика поверки
(с 08.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98685-26: Описание типа
2026-98685-26.pdf
|
Скачать | 135.6 КБ | |
|
98685-26: Методика поверки
МП АПМ 21-25
2026-mp98685-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Измерители крутящего момента силы INSIZE (далее - измерители) предназначены для измерений крутящего момента силы в направлении по и против часовой стрелки при поверке, калибровке или контроле работоспособности моментных ключей в качестве рабочего эталона 2-го разряда или средства измерений согласно Государственной поверочной схемы для средств измерений крутящего момента силы, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2152.
Описание
Принцип действия измерителей заключается в преобразовании деформации, расположенного в датчике, упругого тела первичного измерительного преобразователя с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Электрические сигналы разбаланса от датчика через кабельное соединение поступают в аналогово-цифровой преобразователь, расположенный в электронном блоке индикации и далее в микроконтроллер, где при помощи встроенного внутреннего программного обеспечения осуществляется их преобразование и обработка с выводом значений на дисплей.
Конструктивно измерители состоят из тензометрического датчика крутящего момента силы, выполненного в форме цилиндра из стали высокой прочности и закрепленного на фланце с отверстиями для крепления к твердой рабочей поверхности. На корпусе датчика сверху расположен присоединительный квадрат, а сбоку разъем для подключения при через кабель электронного блока индикации. Электронный блок индикации имеет разъем для подключения блока питания, жидкокристаллический монохромный дисплей и кнопки управления.
К средствам измерений данного типа относятся измерители крутящего момента силы INSIZE модификаций: INSIZE IST-TT05, INSIZE IST-TT5, INSIZE IST-TT30, INSIZE IST-TT50, INSIZE IST-TT220, INSIZE IST-TT550, IST-TT1000, INSIZE IST-TT2200, INSIZE IST-TT3000, отличающихся между собой диапазоном измерений крутящего момента силы, дискретностью, массой и размером присоединительного квадрата.
Пломбирование крепёжных винтов корпуса измерителей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер измерителей в цифровом формате указывается методом гравировки на корпусе датчика и корпусе блока индикации.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителей крутящего момента силы INSIZE представлен на рисунке 1.
Места указания заводского номера измерителей крутящего момента силы INSIZE представлены на рисунке 2.

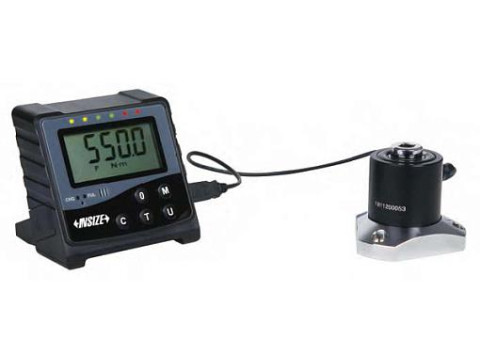

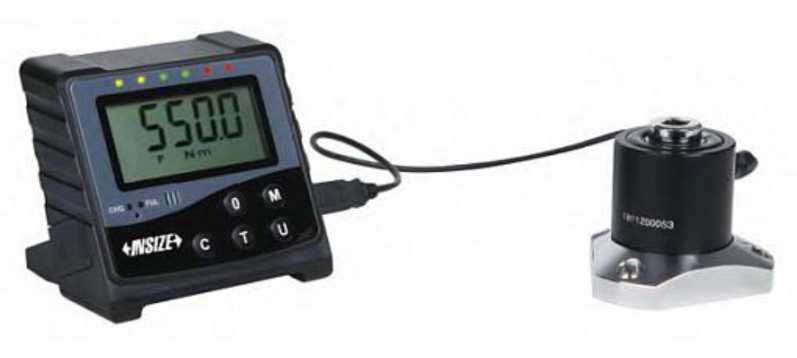

Рисунок 1 - Общий вид измерителей крутящего момента силы INSIZE

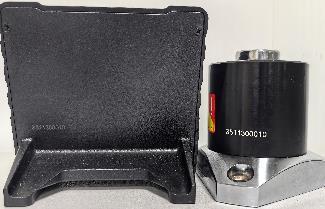

Места указания заводского номера

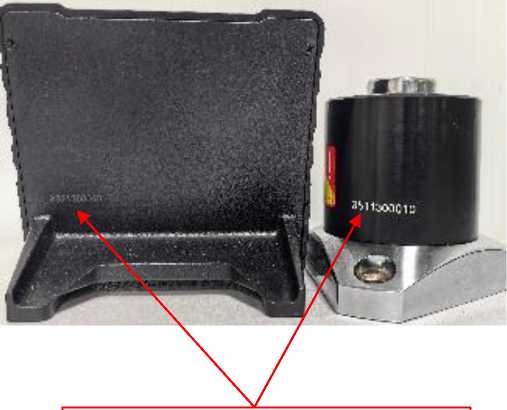

Рисунок 2 - Места указания заводского номера измерителей крутящего момента силы INSIZE
Программное обеспечение
Измерители имеют встроенное метрологически значимое программное обеспечение (далее - ВПО), которое устанавливается в энергонезависимую память измерителей при их производстве. Изменение ВПО не предусмотрено.
Уровень защиты ВПО «высокий» в соответствии с Р 50.2.077-2014. Конструкция измерителей исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер ПО) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Дискретность отсчёта, I Гм |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
INSIZE IST-TT05 |
от 0,1 до 0,5 |
0,0001 |
±1 |
|
INSIZE IST-TT5 |
от 0,5 до 5 |
0,0001 | |
|
INSIZE IST-TT30 |
от 3 до 30 |
0,001 | |
|
INSIZE IST-TT50 |
от 5 до 50 |
0,001 | |
|
INSIZE IST-TT220 |
от 22 до 220 |
0,01 | |
|
INSIZE IST-TT550 |
от 55 до 550 |
0,01 | |
|
INSIZE IST-TT1000 |
от 100 до 1000 |
0,1 | |
|
INSIZE IST-TT2200 |
от 220 до 2200 |
0,1 | |
|
INSIZE IST-TT3000 |
от 300 до 3000 |
0,1 |
аблица 3 - Основные технические характеристики
|
Модификация |
Размер присоединитель ного квадрата, мм (дюйм) |
Габаритные размеры (ДХШ*В) датчик / блок индикации, мм, не более |
Масса, датчик с блоком индикации, кг, не более |
|
INSIZE IST-TT05 |
6,35 (1/4) |
63x63x65/ 95x115x105 |
0,75 |
|
INSIZE IST-TT5 |
6,35 (1/4) |
63x63x65/95x115x105 |
0,75 |
|
INSIZE IST-TT30 |
9,52 (3/8) |
89x89x75/95x115x105 |
1,10 |
|
INSIZE IST-TT50 |
9,52 (3/8) |
89x89x75/95x115x105 |
1,10 |
|
INSIZE IST-TT220 |
12,7 (1/2) |
109x109x83/95x115x105 |
1,40 |
|
INSIZE IST-TT550 |
19,05 (3/4) |
140x140x107/95x115x105 |
2,90 |
|
INSIZE IST-TT1000 |
25,4 (1) |
160x160x126/95x115x105 |
5,00 |
|
INSIZE IST-TT2200 |
25,4 (1) |
160x160x126/95x115x105 |
5,10 |
|
INSIZE IST-TT3000 |
25,4 (1) |
160x160x126/95x115x105 |
5,20 |
|
Таблица 4 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 190 до 240 |
|
Частота питания, Г ц |
50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +15 до +35 от 40 до 80 |
|
Таблица 5 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель крутящего момента силы |
INSIZE |
1 шт. |
|
Пластиковый кейс |
- |
1 шт. |
|
Соединительный кабель |
- |
1 шт. |
|
Кабель с блоком питания |
- |
1 шт. |
|
Руководство по эксплуатации и паспорт |
- |
1 экз. |
|
Дополнительные адаптеры |
- |
по заказу |
|
Методика поверки |
- |
по заказу |
Сведения о методах измерений
- разделе 7 «Подготовка и порядок работы» «Измеритель крутящего момента силы INSIZE. Руководство по эксплуатации и паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2152;
«Стандарт предприятия. Измерители крутящего момента силы INSIZE. INSIZE CO., LTD, Китай».
