Плиты поверочные гранитные NORGAU NGVP
| Номер в ГРСИ РФ: | 98686-26 |
|---|---|
| Категория: | Плиты поверочные |
| Производитель / заявитель: | ООО "Норгау Руссланд", г.Москва |
Плиты поверочные гранитные NORGAU NGVP (далее - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности (установочной поверхности) при изготовлении изделий, измерениях деталей и проведении поверки средств измерений.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98686-26 | ||||||||||||
| Действует | по 08.06.2031 | ||||||||||||
| Наименование | Плиты поверочные гранитные | ||||||||||||
| Модель | NORGAU NGVP | ||||||||||||
| Модификации |
400×400КТ00 630×400КТ00 1000×630КТ00 2000×1000КТ00 400×400КТ0 630×400КТ0 1000×630КТ0 2000×1000КТ0 |
||||||||||||
| Приказы |
№1106 от
08.06.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | d76ae3f6-282f-2ddf-4beb-c2bf84d22401 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Норгау Руссланд», РОССИЯ, 119421, г. Москва, вн.тер.г. Муниципальный округ Обручевский, ул. Новаторов, д. 1, помещ. 56Н
Поверка
| Методика поверки / информация о поверке |
МП-1041-2025 ГСИ. Плиты поверочные гранитные NORGAU NGVP. Методика поверки
(с 08.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98686-26: Описание типа
2026-98686-26.pdf
|
Скачать | 191 КБ | |
|
98686-26: Методика поверки
МП-1041-2025
2026-mp98686-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Плиты поверочные гранитные NORGAU NGVP (далее - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности (установочной поверхности) при изготовлении изделий, измерениях деталей и проведении поверки средств измерений.
Описание
Принцип измерений отклонений от прямолинейности и плоскостности с помощью плит основан на методе линейных отклонений, где плита является опорной поверхностью.
Плиты изготавливаются в следующих модификациях, отличающихся друг от друга конструкцией, техническими и метрологическими характеристиками:
— 400х400КТ00;
- 630х400КТ00;
- 1000х630КТ00;
- 2000х1000КТ00;
- 400х400КТ0;
- 630х400КТ0;
- 1000х630КТ0;
- 2000х1000КТ0.
Плиты изготавливаются из твердокаменных пород с однородными структурой и цветом. Допускается неоднородность структуры и цвета плит, не влияющая на эксплуатационные качества.
Плиты состоят из гранитной плиты, в которую установлены:
- ручки (скобы для модификаций 2000х1000КТ00, 2000х1000КТ0), предназначенные для переноса и удобства установки плиты на рабочее место;
- регулируемые опоры, необходимые для регулировки плиты по высоте и установки по уровню.
У плит размерами 630х400 мм и менее должно быть три опорные точки, а у плит размерами свыше 630х400 мм не менее пяти опорных точек.
У плит размерами 1000х630 мм и более расположение опор дает возможность установки плит в свободном (разгруженном) состоянии на три опорные точки.
Пазы на ребрах плит (см. рисунки 1-3) определяют положение боковых поверхностей плит с ненормированным допуском перпендикулярности к рабочей поверхности и между собой.
По периметру рабочей поверхности плит имеются фаски.
Общий вид плит представлен на рисунках 1 - 4.
Плиты выпускаются под товарным знаком
NORGAU -
, который наносится
на маркировочную табличку.
Заводской номер, состоящий из арабских цифр, наносится на маркировочную табличку краской или методом лазерной гравировки и в паспорт типографским способом. Цвет букв, цифр и фон маркировочной таблички могут отличаться. Маркировочная табличка крепится на боковую поверхность плиты. Места нанесения маркировочной таблички представлены на рисунках 1-4. Место нанесения заводского номера представлено на рисунке 5.
Пломбирование плит и нанесение знака поверки на средство измерений не предусмотрено.

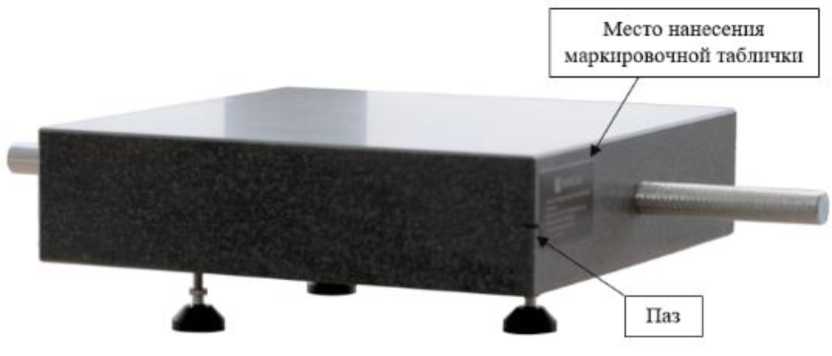

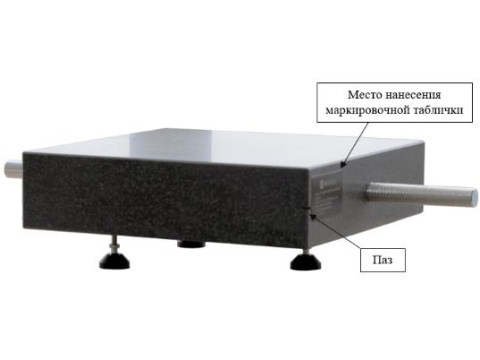

Рисунок 1 - Общий вид плит модификаций 400*400КТ00, 400*400КТ0

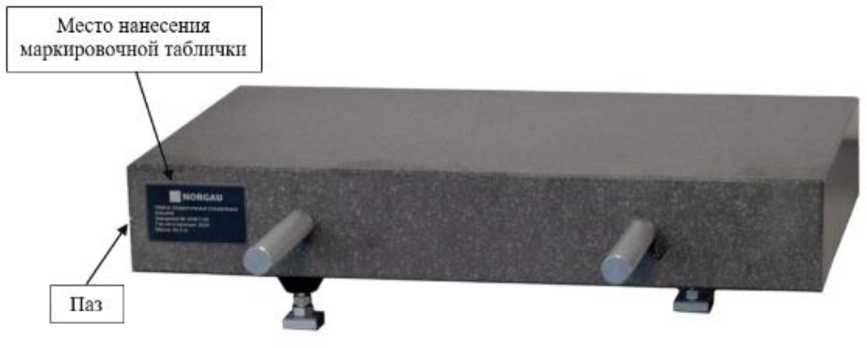

Рисунок 2 - Общий вид плит модификаций 630*400КТ00, 630*400КТ0

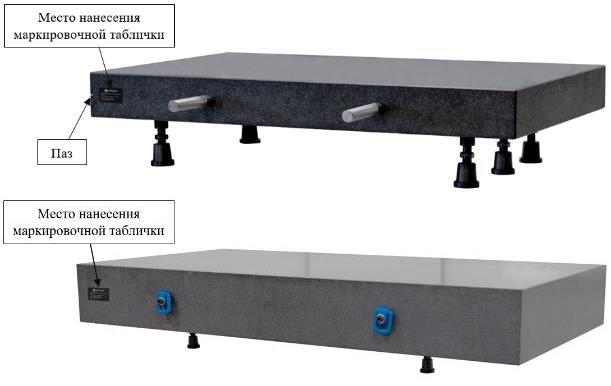

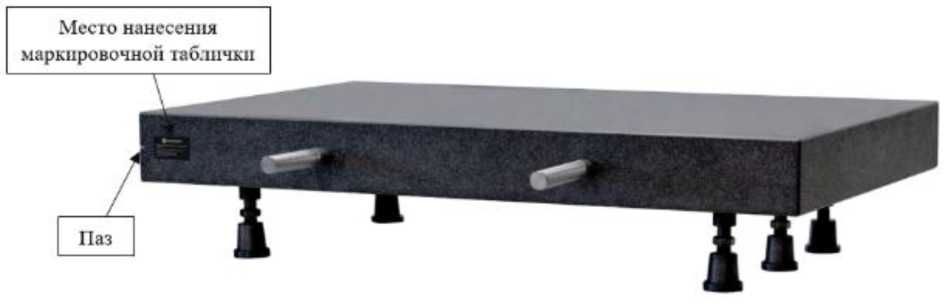

Рисунок 3 - Общий вид плит модификаций 1000*630КТ00, 1000*630КТ0

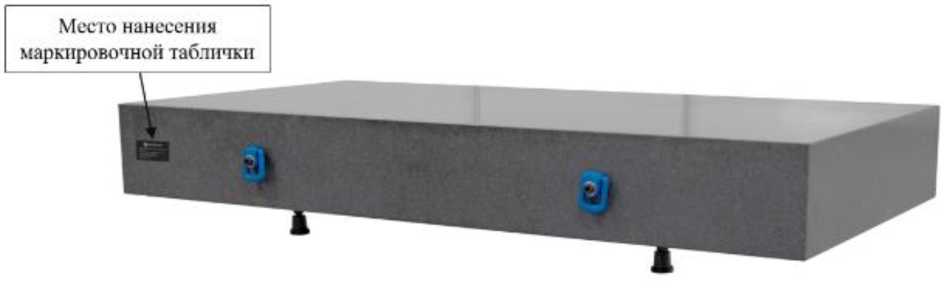

Рисунок 4 - Общий вид плит модификаций 2000*1000КТ00, 2000*1000КТ0

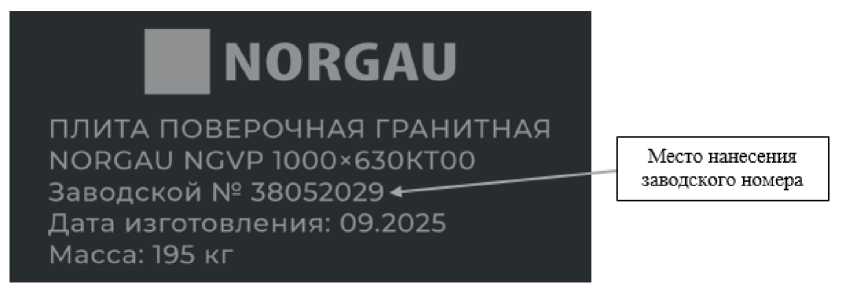

Рисунок 5 - Общий вид маркировочной таблички и место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические и технические характеристики плит
|
Модификация |
Номинальный размер плиты, мм |
Допуск плоскостности, мкм, не более1) |
Габаритные размеры (ДхШхВ), мм, не более |
Масса, кг, не более |
|
400х400КТ00 |
400х400 |
3,0 |
400х400х110 |
49,5 |
|
400х400КТ0 |
6,0 | |||
|
630х400КТ00 |
630х400 |
4,0 |
630х400х110 |
84,5 |
|
630х400КТ0 |
8,0 | |||
|
1000х630КТ00 |
1000х630 |
5,0 |
1000х630х170 |
195,0 |
|
1000х630КТ0 |
10,0 | |||
|
2000х1000КТ00 |
2000х1000 |
8,0 |
2000х1000х250 |
1535,0 |
|
2000х1000КТ0 |
16,0 |
1) Допуск плоскостности не устанавливается на расстоянии до 10 мм от краев плит для модификаций 400*400КТ00, 400*400КТ0, 630*400КТ00, 630*400КТ0 и до 20 мм для модификаций 1000*630КТ00, 1000*630КТ0, 2000*1000КТ00, 2000*1000КТ0.
Таблица 2 - Технические характеристики плит
|
Наименование характеристики |
Значение |
|
Шероховатость по параметру Ra, мкм, не более: - рабочих поверхностей - боковых поверхностей |
0,80 2,50 |
|
Допуск перпендикулярности боковых поверхностей к рабочей поверхности и боковых поверхностей плит между собой, мм, не более: - для модификаций 400х400КТ00, 400х400КТ0, 630х400КТ00, 630х400КТ0 - для модификаций 1000х630КТ00, 1000х630КТ0 - для модификаций 2000х1000КТ00, 2000х1000КТ0 |
0,5 0,6 0,8 |
|
Предел прочности на сжатие, МПа, не менее |
264,9 |
|
Условия эксплуатации: - температура окружающей среды, °C: - для плит модификаций 400х400КТ00, 630х400КТ00, 1000х630КТ00, 2000х1000КТ00 - для плит модификаций 400х400КТ0, 630х400КТ0, 1000х630КТ0, 2000х1000КТ0 - относительная влажность, % |
от +17 до +23 от +16 до +24 от 0 до 80, без конденсации |
|
Полный средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Плиты поверочные гранитные NORGAU NGVP |
_ |
1 шт. |
|
Ручки: - для модификаций 400х400КТ00, 400х400КТ0 - для модификаций 630х400КТ00, 630х400КТ0, 1000х630КТ00, 1000*630КТ0 |
_ |
2 шт. 4 шт. |
|
Скобы (для модификаций 2000х1000КТ00, 2000х1000КТ0) |
_ |
4 шт. |
|
Опоры регулируемые: - для модификаций 400х400КТ00, 400х400КТ0, 630х400КТ00, 630х400КТ0 - для модификаций 1000х630КТ00, 1000х630КТ0, 2000х1000КТ00, 2000х1000КТ0 |
_ |
3 шт. 5 шт. |
|
Упаковка |
_ |
1 шт. |
|
Паспорт |
Ш1Г.001ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 «Руководство по эксплуатации» паспорта ППГ.001ПС «Плиты поверочные гранитные NORGAU NGVP. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 марта 2021 г. № 314 «Об утверждении Государственной поверочной схемы для средств измерений отклонений от прямолинейности и плоскостности»;
ТУ 26.51.33-003-49360276-2025 «Плиты поверочные гранитные NORGAU NGVP. Технические условия».
