Весы электронные крановые КРАБ

Назначение

Весы электронные крановые КРАБ (далее - весы) предназначены для статических измерений массы различных грузов.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Аналоговый электрический сигнал с датчика преобразуется в аналогово-цифровом преобразователе (далее - АЦП) в цифровой вид и передается на цифровой дисплей индикатора для отображения значения массы груза и результатов взвешивания.

Весы состоят из грузоприемного устройства (далее - ГПУ), защитного корпуса со встроенным датчиком, АЦП, индикатора, аккумуляторной батареи или элементов питания типа АА. Верхний элемент подвеса ГПУ выполнен в виде серьги или траверсы с 0-образным кольцом, нижний элемент подвеса - в виде крюка.

Управление работой весов осуществляется с помощью пульта дистанционного управления (далее - ПДУ) или непосредственно с функциональной клавиатуры, расположенной на передней панели индикатора весов.

В весах предусмотрены следующие устройства:

- полуавтоматическое устройство установки нуля;

- устройство первоначальной установки нуля;

- устройство слежения за нулем;

- устройство тарирования (выборки массы тары).

Весы выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками, конструктивными особенностями.

Модификации весов имеют следующие обозначения вида:

КРАБ-[1]-[2],

где КРАБ - обозначение типа,

[1] - обозначение максимальной нагрузки, т;

[2] - вариант исполнения:

А - питание весов от элементов питания типа АА;

С - питание весов от аккумуляторной батареи.

Маркировочная табличка закреплена на корпусе весов и содержит следующие данные и обозначения:

- наименование предприятия-изготовителя;

- заводской номер весов;

- обозначение типа и модификации весов;

- значение максимальной нагрузки (Max), кг;

- значение минимальной нагрузки (Min), кг;

- значение действительной цены деления (d), кг;

- знак утверждения типа средства измерений;

- год выпуска.

Заводской номер, состоящий из арабских цифр и (или) символов, и знак утверждения типа наносятся на маркировочную табличку методом гравировки, ударным или иным способом, обеспечивающим сохранность маркировки в течение всего срока эксплуатации.

Общий вид маркировочной таблички представлен на рисунке 1.

Общий вид весов представлен на рисунке 2.

Пломбировка весов от несанкционированного доступа и нанесение знака поверки на весы не предусмотрены конструкцией.

Рисунок 1 - Общий вид маркировочной таблички

Модификации КРАБ-[1]-С

Модификации КРАБ-[1]-А

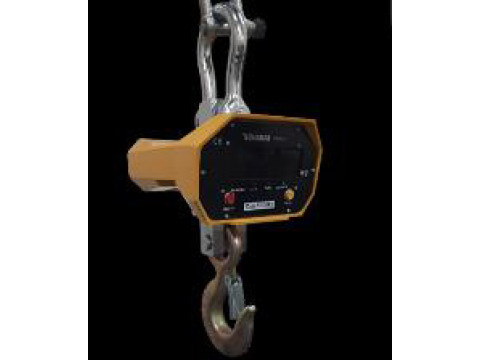

Рисунок 2 - Общий вид весов

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и состоит из метрологически значимой и метрологически незначимой частей. Идентификационным признаком ПО служит номер версии, который доступен для просмотра на дисплее при включении весов.

Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой памяти, расположенной на плате АЦП индикатора, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы индикатора, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Нормирование метрологических характеристик производится с учетом применения ПО.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в Таблице 1.

аблица 1 - Идентификационные данные ПО

Технические характеристики

Общие метрологические характеристики весов приведены в Таблице 2.

Значения минимальной нагрузки (Min), максимальной нагрузки (Мах), действительной цены деления (d), пределов допускаемой погрешности (Ampe) в соответствующих интервалах нагрузки (m) для весов приведены в таблице 3.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке (2\Ampe, таблицы 3). Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары (таблицы 3).

Основные технические характеристики приведены в Таблице 4.

Таблица 2 - Общие метрологические характеристики

Таблица 3 — Метрологические характеристики

Продолжение таблицы 3

аблица 4 - Технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весов, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность

аблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 «Использование по назначению» документа «Весы электронные крановые

КРАБ. Руководство по эксплуатации. Паспорт».

Нормативные документы

Приказ Росстандарта от 04.07.2022 № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-001-35431877-2025 «Весы электронные крановые КРАБ. Технические условия».
