Калибраторы многофункциональные Additel 200
| Номер в ГРСИ РФ: | 98689-26 |
|---|---|
| Производитель / заявитель: | Фирма "Additel Corporation", США |
Калибраторы многофункциональные Additel 200 (далее - калибраторы) предназначены для воспроизведений и измерений напряжения и силы постоянного тока, напряжения переменного тока, электрического сопротивления, частоты периодических сигналов от термоэлектрических преобразователей (ТП) и термопреобразователей сопротивления (ТС), скважности, а также измерений давления избыточного, абсолютного давления и разности давлений газовых и жидкостных сред.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98689-26 | ||||||||||||||||||||||||
| Действует | по 08.06.2031 | ||||||||||||||||||||||||
| Наименование | Калибраторы многофункциональные | ||||||||||||||||||||||||
| Модель | Additel 200 | ||||||||||||||||||||||||
| Модификации |
Additel 226 (ADT226) Additel 226Р (ADT226Р) Additel 227 (ADT227) Additel 227Р (ADT227Р) Additel 209 (ADT209) Additel 210 (ADT210) На испытания представлены: Внешние модули Additel 161 с зав №№ DPSE024D600026, DPSE0250130086, DPSE024D540054, DPSE024D510041, DPSE024D510048, DPSE024D510056, DPSE025D260007, DPSE024D390047, DPSE024D390051, DPSE025D230024, DPSE025D250027, DPSE025D130025, DPSE025D130026, DPSE0250190015, DPSE0250070021, DPSE0240150024, DPSE024D170044 для модификации Additel 227 (ADT227) |
||||||||||||||||||||||||
| Приказы |
№1106 от
08.06.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 64ebd54d-ab8b-52e4-08a5-89b2b62fac55 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
Additel Corporation, СОЕДИНЕННЫЕ ШТАТЫ, 2900, Saturn st #B Brea, CA 92821
Поверка
| Методика поверки / информация о поверке |
РТ-МП-944-201/2-2025 ГСИ. Калибраторы многофункциональные Additel 200. Методика поверки
(с 08.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98689-26: Описание типа
2026-98689-26.pdf
|
Скачать | 300.2 КБ | |
|
98689-26: Методика поверки
РТ-МП-944-201/2-2025
2026-mp98689-26.pdf
|
Скачать | 5.5 MБ |
Описание типа
Назначение
Калибраторы многофункциональные Additel 200 (далее - калибраторы) предназначены для воспроизведений и измерений напряжения и силы постоянного тока, напряжения переменного тока, электрического сопротивления, частоты периодических сигналов от термоэлектрических преобразователей (ТП) и термопреобразователей сопротивления (ТС), скважности, а также измерений давления избыточного, абсолютного давления и разности давлений газовых и жидкостных сред.
Калибраторы могут применяться в качестве рабочих эталонов давления 1-го, 2-го, 3-го разрядов согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 20.10.2022 г. № 2653, государственной поверочной схеме для средств измерений абсолютного давления, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.12.2025 г. № 2667; в качестве рабочих эталонов давления 2-го разряда согласно государственной поверочной схеме для средств измерений разности давлений до 1-105 Па, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 10.03.2025 г. № 472; в качестве рабочих эталонов 1-го разряда согласно государственной поверочной схеме для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091, в качестве рабочих эталонов 3-го разряда согласно государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28.07.2023 г. № 1520.
Описание
Принцип действия калибраторов в режиме измерений основан на измерении и преобразовании входных сигналов, получаемых от первичных преобразователей различных физических величин, в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), с дальнейшей их обработкой микропроцессором и последующем отображении результатов измерений на дисплее калибратора. Принцип действия калибраторов в режиме воспроизведения основан на генерировании выходных аналоговых сигналов различных физических величин с помощью цифро-аналогового преобразователя (ЦАП).
К настоящему типу средств измерений относятся калибраторы следующих модификаций: Additel 226 (ADT226), Additel 226Р (ADT226P), Additel 227 (ADT227), Additel 227Р (ADT227P), Additel 209 (ADT209), Additel 210 (ADT210) которые отличаются друг от друга метрологическими характеристиками и функциональными возможностями.
Конструктивно калибраторы выполнены в виде моноблока ручного использования.
У модификаций Additel 209 (ADT209) и Additel 210 (ADT210) на передней панели расположены: кнопки включения и управления, цифровой дисплей, разъемы подключений. На задней панели расположены: аккумуляторный отсек и паспортная табличка.
У модификаций Additel 226 (ADT226), Additel 226Р (ADT226P), Additel 227 (ADT227), Additel 227Р (ADT227P) на передней панели расположены: кнопка включения и сенсорный дисплей. На задней панели расположен аккумуляторный отсек. На верхних и нижних гранях калибраторов расположены разъемы подключений. На боковой панели расположен вход USB.
Калибраторы модификаций Additel 226 (ADT226), Additel 226Р (ADT226P), Additel 227 (ADT227), Additel 227Р (ADT227P) могут быть укомплектованы внешними модулями давления Additel 161 (ADT161), а также иметь встроенный барометрический модуль. Диапазон измерений подключаемого Additel 161 (ADT161), распознается калибратором автоматически. Режим работы калибраторов устанавливается с помощью встроенной клавиатуры. Калибраторы всех модификаций с внешними модулями давления Additel 161 (ADT161) применяются только для измерений давления. Принцип действия калибраторов в режиме измерений давления основан на преобразовании измеряемого давления, действующего на первичный измерительный преобразователь внешнего преобразователя давления, в цифровой сигнал, отображаемый в выбранных единицах давления на дисплее калибратора. Диапазон измерений подключаемого Additel 161 (ADT161) распознается калибратором автоматически. Калибраторы со встроенным барометрическим модулем дают возможность работать в режимах и избыточного, и абсолютного давления. Режим работы калибраторов устанавливается с помощью встроенной клавиатуры. Модули давления могут иметь исполнение RD, отличающееся метрологическими характеристиками.
Управление процессами измерений/воспроизведений и обработка данных осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на дисплее в цифровом виде.
Калибраторы дополнительно могут воспроизводить и измерять сигналы от ТС и ТП в соответствии со стандартами JIS 1604, ASTM E988, DIN-43710 следующих градуировок: Cu10, Cu50, Cu100 (а=0,00427 °C-1), Pt 100 (а=0,003916 °С-1), Pt100 (а=0,003926 °С-1), Ni100 (а=0,00618 °C-1), Ni120 (а=0,00672 °C-1), MoRe, ТП (С), ТП (D), ТП (G), ТП (L) и ТП (U).
Внешний вид калибраторов представлен на рисунках 1-3. Заводской номер в формате цифрового кода наносятся на заднюю стенку корпусов калибраторов в виде информационных наклеек, пример внешнего вида и места нанесения наклейки представлены на рисунке 4. Заводской (серийный) номер в виде цифрового или буквенно-цифрового кода, диапазон измерений и погрешность измерений внешних модулей давления Additel 161 (ADT161) наносятся на корпус модулей методом лазерной гравировки (см. рисунок 5).
Нанесение знаков утверждения типа и поверки на корпус калибратор, а также пломбирование, не предусмотрено.
иии
Оппп иии

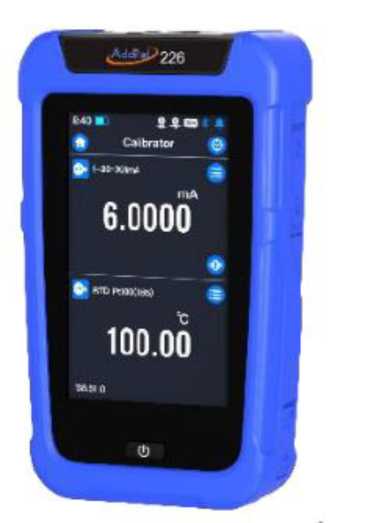

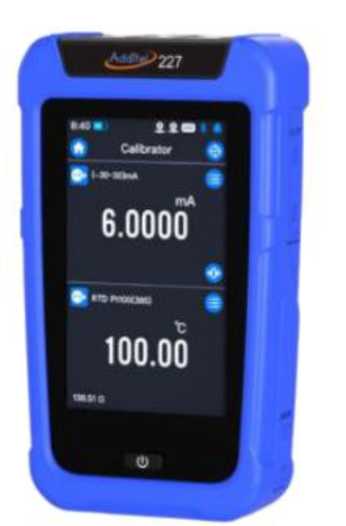

Рисунок 2 - Внешний вид модификаций Additel 226 (ADT226), Additel 227 (ADT227)

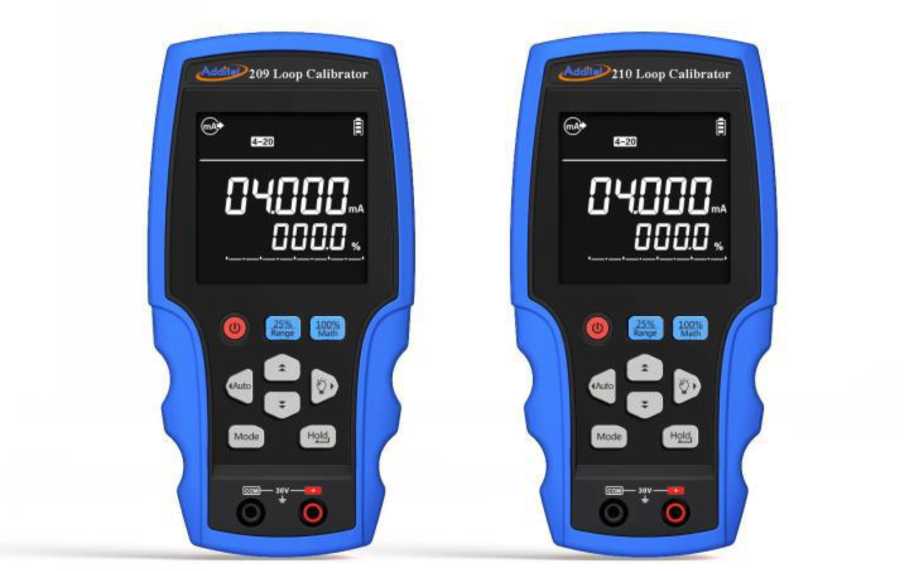

Рисунок 1 - Внешний вид модификаций Additel 209 (ADT209) и Additel 210 (ADT210)

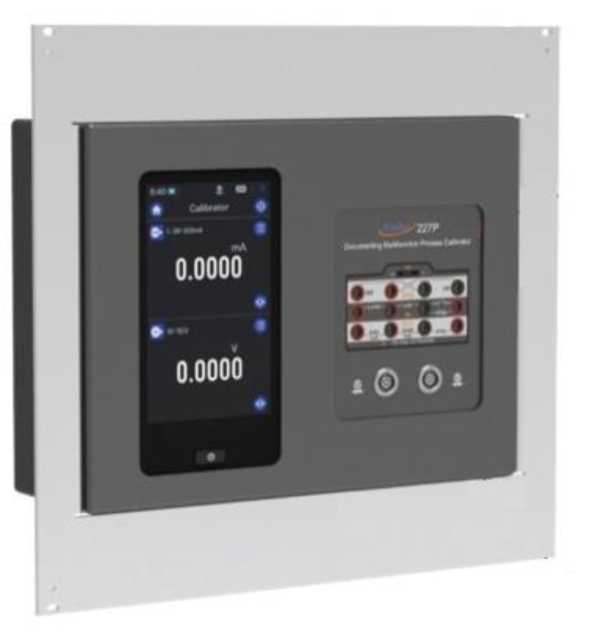

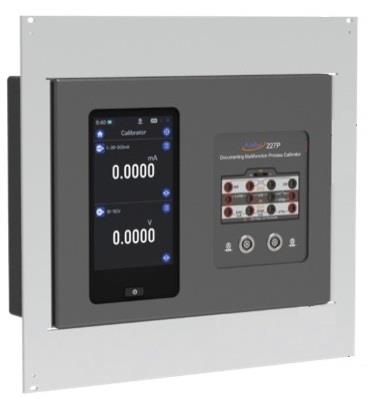

Рисунок 3 - Внешний вид модификаций Additel 226Р (ADT226P), Additel 227Р (ADT227P)
Additel 209 (ADT209),
Additel 210 (ADT210)
Additel 226 (ADT226), Additel 226Р
(ADT226P), Additel 227 (ADT227), Additel
227Р (ADT227P)

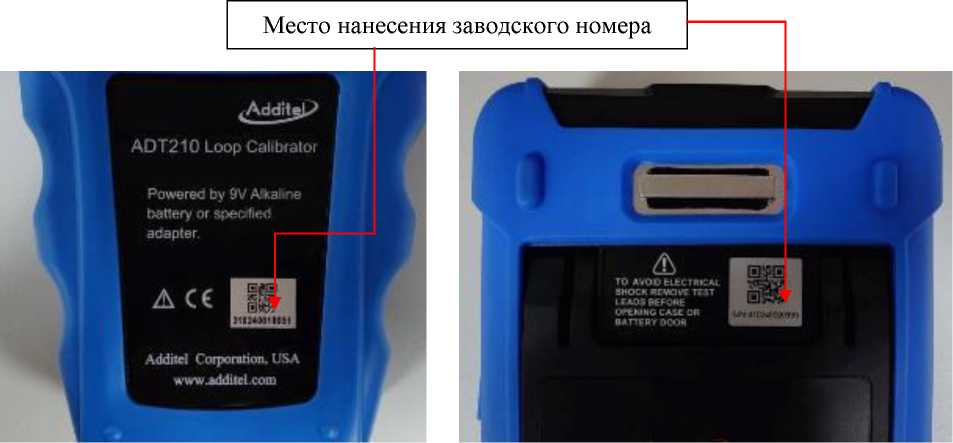

Рисунок 4 - Пример места нанесения и внешнего вида информационной наклейки калибратора
Место
нанесения заводского (серийного) номера
Рисунок 5 - Внешние модули давления Additel 161 (ADT161)
Программное обеспечение
Калибраторы имеют встроенное неизменяемое программное обеспечение (ПО). Конструкция калибраторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В зависимости от модификации калибратора ПО обеспечивает:
- сбор и обработку измерительной информации;
- отображение на дисплее значений задаваемых и измеряемых величин;
- выбор режима работы, включая выбор диапазона измерений, единицы измерений, разрядность отображения результатов измерений и др.;
- передачу данных по интерфейсу связи;
Хранение информации осуществляется в энергонезависимой памяти калибраторов.
Уровень защиты программного обеспечения «высокий» в соответствие с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения калибраторов
|
Идентификационные данные (признаки) |
Значения | |
|
Идентификационное наименование ПО |
Additel 226 (ADT226), Additel 226Р (ADT226P), Additel 227 (ADT227), Additel 227Р (ADT227P), |
Additel 209 (ADT209), Additel 210 (ADT210) |
|
Номер версии ПО (идентификационный номер), не ниже |
1.0.0.0 |
1-00 |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Метрологические и технические характеристики калибраторов представлены в таблицах 2 - 14.
Таблица 2 - Метрологические характеристики калибраторов при измерении напряжения постоянного тока
|
Диапазон измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
Additel 209 (ADT209) | |||
|
от 0 до 30 В |
1 мВ |
±(3,0П0-4^Х + 2 мВ) |
±5,0-10-5-D |
|
Additel 210 (ADT210) | |||
|
от 0 до 30 В |
1 мВ |
±(1,0-10-4-Х + 2 мВ) |
±5,0-10’5-D |
|
Additel 226 (ADT226), Additel 226Р (ADT226P) | |||
|
от -10 до +75 мВ (термо-ЭДС) |
0,1 мкВ |
±(1,5-10’4-Х + 4 мкВ) |
±5,0H0-6^D |
|
от -300 до +300 мВ |
1 мкВ |
±(1,5-10’4-Х + 15 мкВ) |
±5,0H0-6^D |
|
от -30 до +30 В |
0,1 мВ |
±(1,5-10’4-Х + 1,5 мВ) |
±5,0H0-6^D |
|
от -300 до +300 В |
10 мВ |
±(5,0П0-4^Х + 30 мВ) |
±25,0^10-6<D |
|
Additel 227 (ADT227), Additel 227Р (ADT227P) | |||
|
от -10 до +75 мВ (термо-ЭДС) |
0,1 мкВ |
±(0,8П0-4^Х + 3 мкВ) |
±5,0H0-6^D |
|
от -300 до +300 мВ |
1 мкВ |
±(0,5-10’4-Х + 15 мкВ) |
±5,0H0-6^D |
|
от -30 до +30 В |
0,1 мВ |
±(0,5-10’4-Х + 1,5 мВ) |
±5,0H0-6^D |
|
от -300 до +300 В |
10 мВ |
±(5,0П0-4^Х + 30 мВ) |
±25,0^10-6<D |
|
Нормальные условия применения | |||
|
Температура окружающей среды |
, °С |
от +10 до +30 | |
|
Относительная влажность воздуха, % |
до 95 | ||
|
Атмосферное давление, кПа |
от 86,0 до 106,7 | ||
|
Примечание: В таблице приняты следующие обозначения: Х - измеренное значение; D - диапазон\поддиапазон измерений. | |||
Таблица 3 - Метрологические характеристики калибраторов при измерении силы постоянного тока
|
Диапазон измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
Additel 209 (ADT209) | |||
|
от 0 до 24 мА |
1 мкА |
±(3-10’4-Х + 2 мкА) |
±5,0-10’5 -D |
|
Additel 210 (ADT210) | |||
|
от 0 до 24 мА |
1 мкА |
±(1-10-4-Х + 2 мкА) |
±5,0-10’5 •D |
|
Additel 226 (ADT226), Additel 226Р (ADT226P) | |||
|
от -30 до +30 мА |
0,1 мкА |
±(1,5-10-4-Х + 1,5 мкА) |
±5,0-10-6-D |
|
Additel 227 (ADT227), Additel 227Р (ADT227P) | |||
|
от -30 до +30 мА |
0,1 мкА |
±(1-10-4-Х + 1,5 мкА) |
±5,0-10-6-D |
|
Нормальные условия применения | |||
|
Температура окружающей среды, °С |
от +10 до +30 | ||
|
Относительная влажность воздуха, % |
до 95 | ||
|
Атмосферное давление, кПа |
от 86,0 до 106,7 | ||
|
Примечание: В таблице приняты следующие обозначения: Х - измеренное значение; D - диапазон измерений. | |||
Таблица 4 - Метрологические характеристики калибраторов при измерении электрического сопротивления _____________________________________________________________________
|
Диапазон измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей 1) |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
Additel 226 (ADT226), Additel 226Р (ADT226P) 4х проводная схема | |||
|
от 0 до 400 Ом |
1 мОм |
±(1,5-10-4-Х + 20 мОм) |
±5,0-10-6-D |
|
от 0 до 4000 Ом |
10 мОм |
±(1,5-10-4-Х + 200 мОм) |
±5,0-10-6-D |
|
Additel 227 (ADT227), Additel 227Р (ADT227P) 4х проводная схема | |||
|
от 0 до 400 Ом |
1 мОм |
±(0,5-10-4-Х + 20 мОм) |
±5,0-10-6-D |
|
от 0 до 4000 Ом |
10 мОм |
±(1,0-10-4-Х + 200 мОм) |
±5,0-10-6-D |
|
Нормальные условия применения | |||
|
Температура окружающей среды |
, °С |
от +10 до +30 | |
|
Относительная влажность воздуха, % |
до 95 | ||
|
Атмосферное давление, кПа |
от 86,0 до 106,7 | ||
|
Примечание: В таблице приняты следующие обозначения: Х - измеренное значение; D - поддиапазон измерений. 1) При 3-х проводной схеме подключений допускаемая абсолютная погрешность увеличивается на 10 мОм, а при 2-х проводной схеме - на 50 мОм. | |||
Таблица 5 - Метрологические характеристики калибраторов при измерении частоты периодических сигналов
|
Диапазон измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
|
Additel 226 (ADT226), Additel 226Р (ADT226P) | |||
|
от 0,01 до 5 Гц |
1,0-10-5 Гц |
±(5-10—5-Х + 5-10-5 Гц) |
±5,040—6^D |
|
от 5 до 50 Гц |
1,0-10-4 Гц |
±(540—^Х + 5-10—4 Гц) |
±5,040—6^D |
|
от 50 до 500 Гц |
1,0-10-3 Гц |
±(5-10—5-Х + 5-10—3 Гц) |
±5,040—6^D |
|
от 500 до 5000 Гц |
1,0-10-2 Гц |
±(5-10—5-Х + 540-2 Гц) |
±5,040—6^D |
|
от 5000 до 50000 Гц |
0,1 Гц |
±(5-10-5-Х + 0,5 Гц) |
±5,040—6^D |
|
Additel 227 (ADT227), Additel 227Р (ADT227P) | |||
|
от 0,01 до 5 Гц |
1,0-10-5 Гц |
±(2-10-5-Х + 240—5 Гц) |
±5,040—6^D |
|
от 5 до 50 Гц |
1,0-10—4 Гц |
±(2-10-5-Х + 240—4 Гц) |
±5,040—6^D |
|
от 50 до 500 Гц |
1,0-10—3 Гц |
±(2-10—5-Х + 240—3 Гц) |
±5,040—6^D |
|
от 500 до 5000 Гц |
1,0^10-2 Гц |
±(240—5-Х + 240—2 Гц) |
±5,040—6^D |
|
от 5000 до 50000 Гц |
0,1 Гц |
±(240—5-Х + 0,2 Гц) |
±5,040—6^D |
|
Нормальные условия применения | |||
|
Температура окружающей среды, °С |
от +10 до +30 | ||
|
Относительная влажность воздуха, % |
до 95 | ||
|
Атмосферное давление, кПа |
от 86,0 до 106,7 | ||
|
Примечание: Минимальная амплитуда входного 2,5 В. В таблице приняты следующие обозначения: Х - измеренное значение; D - диапазон\поддиапазон измерений. | |||
Таблица 6 - Метрологические характеристики калибраторов при измерении напряжения переменного тока
|
Диапазон измерений |
Разрешение |
Диапазон частот |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
Additel 226 (ADT226), Additel 226Р (ADT226P) Additel 227 (ADT227), Additel 227Р (ADT227P) | ||||
|
от 0 до 300 В |
10 мВ |
от 40 до 500 Гц |
±(540-^Х + 150 мВ) |
± (250-10’6-X + 25-10’6-D) |
|
Нормальные условия применения | ||||
|
Температура окружающей среды, °С |
от +10 до +30 | |||
|
Относительная влажность воздуха, % |
до 95 | |||
|
Атмосферное давление, кПа |
от 86,0 до 106,7 | |||
|
Примечание: В таблице приняты следующие обозначения: Х - измеренное значение; D - диапазон измерений. | ||||
Таблица 7 - Метрологические характеристики калибраторов при измерении скважности
|
Диапазон измерений |
Разрешение |
Пределы допускаемых абсолютных погрешностей |
|
Additel 226 (ADT226), Additel 226Р (ADT226P) Additel 227 (ADT227), Additel 227Р (ADT227P) | ||
|
от 1 до 99 % (<10 кГц) |
0,01 % |
±(0,1•F + 0,05) |
|
от 5 до 99 % (<50 кГц) |
0,1 % | |
|
Примечание: F - значение частоты скважности, кГ ц | ||
Таблица 8 - Метрологические характеристики калибраторов при воспроизведении напряжения постоянного тока
|
Диапазон измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
|
Additel 226 (ADT226), Additel 226Р (ADT226P) | |||
|
от -10 до +75 мВ (термо-ЭДС) |
1,5 мкВ |
±(1,5-10’4-Х + 4 мкВ) |
±5,0H0-6^D |
|
от -150 до +150 мВ |
5 мкВ |
±(1,5-10’4-Х + 15 мкВ) |
±5,0H0-6^D |
|
от -1,5 до +1,5 В |
0,05 мВ |
±(1,5-10’4-Х + 0,15 мВ) |
±5,0H0-6^D |
|
от -15 до +15 В |
0,5 мВ |
±(1,5-10’4-Х + 1,5 мВ) |
±5,0H0-6^D |
|
1 |
2 |
3 |
4 |
|
Additel 227 (ADT227), Additel 227Р (ADT227P) | |||
|
от -10 до +75 мВ (термо-ЭДС) |
1,5 мкВ |
±(0,8-10’4-Х + 4 мкВ) |
±5,0H0-6^D |
|
от -150 до +150 мВ |
5 мкВ |
±(0,5-10’4-Х + 15 мкВ) |
±5,0H0-6^D |
|
от -1,5 до +1,5 В |
0,05 мВ |
±(0,5-10’4-Х + 0,15 мВ) |
±5,0H0-6^D |
|
от -15 до +15 В |
0,5 мВ |
±(0,5-10’4-Х + 1,5 мВ) |
±5,0H0-6^D |
|
Нормальные условия применения | |||
|
Температура окружающей среды, °С |
от +10 до +30 | ||
|
Относительная влажность воздуха, % |
до 95 | ||
|
Атмосферное давление, кПа |
от 86,0 до 106,7 | ||
|
Примечание В таблице приняты следующие обозначения: Х - измеренное значение; D - диапазон\поддиапазон измерений. | |||
Таблица 9 - Метрологические характеристики калибраторов при воспроизведении силы постоянного тока
|
Диапазон измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
Additel 209 (ADT209) | |||
|
от 0 до 24 мА |
1 мкА |
±(3-10-4-Х + 2 мкА) |
±5,0-10-5-D |
|
Additel 210 (ADT210) | |||
|
от 0 до 24 мА |
1 мкА |
±(1П0-4^Х + 2 мкА) |
±5,0-10’5-D |
|
Additel 226 (ADT226), Additel 226Р (ADT226P) | |||
|
от 0 до 25 мА |
0,5 мкА |
±(1,5П0-^Х + 1,2 мкА) |
±5,0H0-^D |
|
Additel 227 (ADT227), Additel 227Р (ADT227P) | |||
|
от 0 до 25 мА |
0,5 мкА |
±(1-10-4-Х + 1,2 мкА) |
±5,0H0-^D |
|
Нормальные условия применения | |||
|
Температура окружающей среды, °С |
от +10 до +30 | ||
|
Относительная влажность воздуха, % |
до 95 | ||
|
Атмосферное давление, кПа |
от 86,0 до 106,7 | ||
|
Примечание: В таблице приняты следующие обозначения: Х - измеренное значение; D - диапазон измерений. | |||
Таблица 10 - Метрологические характеристики калибраторов при воспроизведении электрического сопротивления
|
Диапазон измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
Additel 226 (ADT226), Additel 226Р (ADT226P) 2х проводная схема | |||
|
от 0 до 400 Ом |
10 мОм |
±(1,5-10-4-Х + 20 мОм) |
±5,040-6^D |
|
от 0 до 4000 Ом |
100 мОм |
±(1,5-10-4-Х + 200 мОм) |
±5,040-6^D |
|
Additel 227 (ADT227), Additel 227Р (ADT227P) 2х проводная схема | |||
|
от 0 до 400 Ом |
10 мОм |
±(0,5-10-4-Х + 20 мОм) |
±5,040-6^D |
|
от 0 до 4000 Ом |
100 мОм |
±(1,0-10’4-Х + 200 мОм) |
±5,040-6^D |
|
Нормальные условия применения | |||
|
Температура окружающей среды, °С |
от +10 до +30 | ||
|
Относительная влажность воздуха, % |
до 95 | ||
|
Атмосферное давление, кПа |
от 86,0 до 106,7 | ||
|
Примечание: В таблице приняты следующие обозначения: Х - измеренное значение; D - поддиапазон измерений. | |||
Таблица 11 - Метрологические характеристики калибраторов при воспроизведении частоты периодических сигналов
|
Диапазон измерений |
Разрешение |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей/1°С |
|
1 |
2 |
3 |
4 |
|
Additel 226 (ADT226), Additel 226Р (ADT226P) |
(прямоугольный сигнал) | ||
|
от 0,01 до 5 Гц |
1,0-10-5 Гц |
±(5-10-5-Х + 5-10-5 Гц) |
±5Д10-6^ |
|
от 5 до 50 Гц |
1,0-10-4 Гц |
±(5-10-5-Х + 5-10-4 Гц) |
±5Д10-6^ |
|
от 50 до 500 Гц |
1,0-10-3 Гц |
±(5-10-5-Х + 5-10-3 Гц) |
±5Д10-6^ |
|
от 500 до 5000 Гц |
1,0-10-2 Гц |
±(5-10-5-Х + 5-10-2 Гц) |
±5Д10-6^ |
|
от 5000 до 50000 Гц |
0,1 Гц |
±(5-10-5-Х + 0,5 Гц) |
±5Д10-6^ |
|
Additel 226 (A] |
DT226), Additel 226Р (ADT226P) (синусоидальный и треугольный сигнал) | ||
|
от 0,1 до 50 Гц |
1,0-10—3 Гц |
4,0-10-3 Гц |
±5Д10-6^ |
|
от 50 до 500 Гц |
1,0-10-2 Гц |
4,0-10-2 Гц |
±5Д10-6^ |
|
от 500 до 5000 Гц |
0,1 Гц |
0,4 Гц |
±5Д10-6^ |
|
от 5000 до 50000 Гц |
1,0 Гц |
4,0 Гц |
±5Д10-6^ |
|
1 |
2 |
3 |
4 |
|
Additel 227 (ADT227), Additel 227Р (ADT227P) |
(прямоугольный сигнал) | ||
|
от 0,01 до 5 Гц |
1,0-10-5 Гц |
±(240-5-Х + 240-5 Гц) |
±5,040-6^D |
|
от 5 до 50 Гц |
1,0-10-4 Гц |
±(240-5-Х + 240-4 Гц) |
±5,040-6^D |
|
от 50 до 500 Гц |
1,0-10-3 Гц |
±(240-5-Х + 240-3 Гц) |
±5,040-6^D |
|
от 500 до 5000 Гц |
1,040-2 Гц |
±(240-5-Х + 240-2 Гц) |
±5,040-6^D |
|
от 5000 до 50000 Гц |
0,1 Гц |
±(240-5 •Х + 0,2 Гц) |
±5,040-6^D |
|
Additel 227 (ADT227), Additel 227Р (ADT227P) (синусоидальный и треугольный сигнал) | |||
|
от 0,1 до 50 Гц |
1,040-3 Гц |
2,040-3 Гц |
±5,040-6^D |
|
от 50 до 500 Гц |
1,040-2 Гц |
2,040-2 Гц |
±5,040-6^D |
|
от 500 до 5000 Гц |
0,1 Гц |
0,2 Гц |
±5,040-6^D |
|
от 5000 до 50000 Гц |
1,0 Гц |
2,0 Гц |
±5,040-6^D |
|
Нормальные условия применения | |||
|
Температура окружающей среды, °С |
от +10 до +30 | ||
|
Относительная влажность воздуха, % |
до 95 | ||
|
Атмосферное давление, кПа |
от 86,0 до 106,7 | ||
|
Примечание: Для модификаций Additel 226 (ADT226), Additel 226Р (ADT226P), Additel 227 (ADT227) и Additel 227Р (ADT227P) амплитуда выходного прямоугольного сигнала от 0 до 15 В настраиваемая, амплитуда синусоидального и треугольного сигнала от 0,1 до 30 В пик-пик настраиваемая. В таблице приняты следующие обозначения: Х - измеренное значение; D - поддиапазон измерений. | |||
Таблица 12 - Метрологические характеристики калибраторов при воспроизведении скважности
|
Диапазон измерений |
Разрешение |
Пределы допускаемых абсолютных погрешностей |
|
Additel 226 (ADT226), Additel 226Р (ADT226P) Additel 227 (ADT227), Additel 227Р (ADT227P) | ||
|
от 1 до 99 % (<10 кГц) |
0,01 % |
±(0,1Т + 0,1) |
|
от 5 до 99 % (<50 кГц) |
0,1 % | |
|
Примечание: F — значение частоты скважности, кГц | ||
Таблица 13 - Метрологические характеристики калибраторов при измерении и воспроизведении сигналов от ТС и ТП
|
Типы ТС и ТП |
Диапазон измерений, °С |
Пределы допускаемых абсолютных погрешностей, °С | |
|
Модель калибратора |
Additel 226 (ADT226), Additel 226Р (ADT226P) Additel 227 (ADT227), Additel 227Р (ADT227P) |
Additel 226 (ADT226), Additel 226Р (ADT226P) |
Additel 227 (ADT227), Additel 227Р (ADT227P) |
|
1 |
2 |
3 |
4 |
|
Термопреобразователи сопротивления по ГОСТ 6651-20( (4-х проводная схема подключений) |
39 | ||
|
Pt10 (а=0,00385 °С-1) |
от -200 до +200 |
±0,62 |
±0,57 |
|
от +200 до +600 |
±0,77 |
±0,67 | |
|
от +600 до +850 |
±0,88 |
±0,75 | |
|
Pt25 (а=0,00385 °С-1) |
от -200 до +200 |
±0,29 |
±0,24 |
|
от +200 до +600 |
±0,40 |
±0,30 | |
|
от +600 до +850 |
±0,47 |
±0,34 | |
|
Pt50 (а=0,00385 °С-1) |
от -200 до +200 |
±0,18 |
±0,13 |
|
от +200 до +600 |
±0,27 |
±0,17 | |
|
от +600 до +850 |
±0,34 |
±0,20 | |
|
50П (а=0,00391 °С-1) |
от -200 до +200 |
±0,18 |
±0,13 |
|
от +200 до +600 |
±0,27 |
±0,17 | |
|
от +600 до +850 |
±0,33 |
±0,20 | |
|
Pt100 (а=0,00385 °С-1) 100П (а=0,00391 °С-1) |
от -200 до +200 |
±0,13 |
±0,08 |
|
от +200 до +600 |
±0,21 |
±0,11 | |
|
от +600 до +850 |
±0,27 |
±0,14 | |
|
Pt200 (а=0,00385 °С-1) |
от -200 до +200 |
±0,34 |
±0,32 |
|
от +200 до +300 |
±0,37 |
±0,34 | |
|
от +300 до +600 |
±0,46 |
±0,41 | |
|
от +600 до +850 |
±0,54 |
±0,48 | |
|
Pt400 (а=0,00385 °С-1) |
от -200 до 0 |
±0,17 |
±0,15 |
|
от 0 до +200 |
±0,21 |
±0,18 | |
|
от +200 до +600 |
±0,30 |
±0,25 | |
|
от +600 до +850 |
±0,37 |
±0,30 | |
|
Pt500 (а=0,00385 °С-1) |
от -200 до +200 |
±0,18 |
±0,16 |
|
от +200 до +600 |
±0,27 |
±0,22 | |
|
от +600 до +850 |
±0,34 |
±0,27 | |
|
500П (а=0,00391 °С-1) |
от -200 до +200 |
±0,18 |
±0,15 |
|
от +200 до +600 |
±0,27 |
±0,22 | |
|
от +600 до +850 |
±0,33 |
±0,27 | |
|
Pt1000 (а=0,00385 °С-1) |
от -200 до +200 |
±0,13 |
±0,10 |
|
от +200 до +600 |
±0,21 |
±0,16 | |
|
от +600 до +850 |
±0,27 |
±0,20 | |
|
1 |
2 |
3 |
4 |
|
50М (а=0,00428 °С-1) |
от -180 до 0 |
±0,13 |
±0,11 |
|
от 0 до +200 |
±0,16 |
±0,12 | |
|
100М (а=0,00428 °С-1) |
от -180 до 0 |
±0,08 |
±0,06 |
|
от 0 до +200 |
±0,11 |
±0,07 | |
|
50М (а=0,00426 °С-1) |
от -50 до 0 |
±0,13 |
±0,11 |
|
от 0 до +200 |
±0,16 |
±0,12 | |
|
100М (а=0,00426 °С-1) |
от -50 до 0 |
±0,08 |
±0,06 |
|
от 0 до +200 |
±0,11 |
±0,07 | |
|
Ni100 (а=0,00617 °С-1) |
от -60 до +180 |
±0,06 |
±0,05 |
|
1000Н (а=0,00617 °С-1) |
от -60 до +180 |
±0,06 |
±0,05 |
|
Термопары по ГОСТ Р 8.585-2001 | |||
|
ТП (S) |
от -50 до 0 |
±0,96 |
±0,76 |
|
от 0 до +100 |
±0,69 |
±0,56 | |
|
от +100 до +1768 |
±0,64 |
±0,44 | |
|
ТП (R) |
от -50 до 0 |
±1,02 |
±0,82 |
|
от 0 до +100 |
±0,71 |
±0,57 | |
|
от +100 до +1768 |
±0,56 |
±0,38 | |
|
ТП (B) |
от +200 до +300 |
±1,89 |
±1,51 |
|
от +300 до +500 |
±1,25 |
±1,00 | |
|
от +500 до +800 |
±0,78 |
±0,62 | |
|
от +800 до +1820 |
±0,55 |
±0,43 | |
|
ТП (N) |
от -250 до -200 |
±1,50 |
±1,14 |
|
от -200 до -100 |
±0,44 |
±0,33 | |
|
от -100 до +1300 |
±0,30 |
±0,19 | |
|
ТП (K) |
от -250 до -200 |
±0,97 |
±0,72 |
|
от -200 до -100 |
±0,30 |
±0,23 | |
|
от -100 до +600 |
±0,18 |
±0,12 | |
|
от +600 до +1372 |
±0,35 |
±0,22 | |
|
ТП (Е) |
от -250 д0 -200 |
±0,54 |
±0,39 |
|
от -200 до -100 |
±0,20 |
±0,15 | |
|
от -100 до +700 |
±0,15 |
±0,09 | |
|
от +700 до +1000 |
±0,20 |
±0,12 | |
|
ТП (J) |
от -210 до -100 |
±0,26 |
±0,19 |
|
от -100 до +700 |
±0,15 |
±0,10 | |
|
от +700 до +1200 |
±0,25 |
±0,15 | |
|
ТП (T) |
от -250 до -100 |
±0,74 |
±0,55 |
|
от -100 до 0 |
±0,15 |
±0,12 | |
|
от 0 до +400 |
±0,11 |
±0,08 | |
|
ТП (М(МК)) |
от -200 до 0 |
±0,27 |
±0,2 |
|
от 0 до 100 |
±0,09 |
±0,07 | |
|
ТП (L(XK)) |
от -200 до 0 |
±0,19 |
±0,14 |
|
от 0 до +800 |
±0,16 |
±0,10 | |
|
1 |
2 |
3 |
4 |
|
ТП (A-1) |
от 0 до +1200 |
±0,45 |
±0,31 |
|
от +1200 до +2000 |
±0,78 |
±0,51 | |
|
от +2000 до +2500 |
±1,14 |
±0,74 | |
|
ТП (A-2) |
от 0 до +1200 |
±0,45 |
±0,31 |
|
от +1200 до +1800 |
±0,69 |
±0,46 | |
|
ТП (A-3) |
от 0 до +1200 |
±0,45 |
±0,31 |
|
от +1200 до +1800 |
±0,69 |
±0,46 | |
|
Внутренняя компенсация температуры холодного спая | |||
|
Тхс |
от -10 до + 50 |
±0,15 |
±0,15 |
|
Примечание: В таблице приведены метрологические характеристики калибраторов при 4-х проводной схеме подключений ТС. При 3-х проводной схеме подключений допускаемая абсолютная погрешность ТС увеличивается на 10 мОм, а при 2-х проводной схеме подключений - на 50 мОм. | |||
Таблица 14 - Метрологические характеристики калибраторов Additel 226 (ADT226), Additel 226Р (ADT226P), Additel 227 (ADT227), Additel 227Р (ADT227P) при измерении давления
|
Вид давления |
Минимальный диапазон измерений, МПа1) 2) |
Максимальный диапазон измерений, МПа1) 2) |
Пределы допускаемой приведенной погрешности, % ДИ 1) |
Максимальное рабочее давление (Рраб), МПа |
|
Избыточное давление |
от 0 до 0,016 |
от 0 до 100 |
±0,01; ±0,02; ±0,05 |
- |
|
Давление-разрежение |
от ±0,016 до ±0,1 |
от -0,1 до 100 |
±0,01; ±0,01 3); ±0,02; ±0,05 |
- |
|
Разрежение |
от 0 до -0,1 |
от 0 до -0,1 |
±0,01; ±0,02 |
- |
|
Разность давлений |
±0,00025 |
±0,016 |
±0,05 |
0,07 |
|
±0,0254) |
±0,070 |
±0,02 |
0,35 | |
|
Абсолютное (барометрическое) давление 5) |
от 0,08 до 0,11 |
- |
6) |
- |
1) Конкретные значения указаны в паспорте.
2) В соответствии с заказом внешние модули ADT161 изготавливаются с любым диапазоном измерений, лежащим в приведённом диапазоне измерений от минимального до максимального включительно.
3) Исполнение RD: а) ±0,01 % от 0ДДИ в диапазоне измерений от НПИ до 0ДДИ
±0,01 % ИВ в диапазоне измерений от значения 0ДДИ до ВПИ.
б) ±0,01 % ВПИ для модулей с одинаковыми пределами измерений в области избыточного давления и разрежения.
4) Для модулей с диапазоном измерений ±0,025 МПа Рраб не превышает 0,1 МПа.
5) Встроенный модуль барометрического давления
6) Пределы допускаемой абсолютной погрешности барометрического модуля ±55 Па. Примечание:
В случае измерений абсолютного давления с использованием внешних модулей избыточного и встроенного модуля барометрического давления пределы допускаемой погрешности определяются следующим образом:
- для модулей давления, у которых нормируется приведенная погрешность во всем диапазоне измерений или в диапазоне измерений от НПИ до значения 0ДДИ:
/(|Ум|-П/100)^+д2
Гои = ±^---------100
где уси - пределы допускаемой приведенной погрешности калибратора, %;
Yм - значение предела допускаемой основной приведенной погрешности модуля избыточного давления калибратора, %;
Дб - значение предела допускаемой основной абсолютной погрешности модуля барометрического давления калибратора, кПа;
D - диапазон измерений модуля избыточного давления калибратора, кПа.
Продолжение таблицы 14_____________________________________________________
- для модулей давления, у которых нормируется относительная погрешность в диапазоне измерений от значения 0ДДИ до ВПИ:
/(|5м1^Р/100)^+Дб
Зси = ± "-------р-------- 100,
где Зси - пределы допускаемой относительной погрешности модуля давления, %;
Зм - значение предела допускаемой относительной погрешности модуля избыточного давления (в диапазоне измерений от значения 0ДДИ до ВПИ) калибратора, %;
Р - значение измеряемого давления, кПа.
ДИ, D - диапазон измерений - алгебраическая разность между значениями верхнего и нижнего пределов измерений, ИВ - измеряемая величина.
НИИ и ВПИ - нижний и верхний пределы измерений модуля соответственно.
Таблица 15 - Технические характеристики
|
Наименование параметра |
Значение |
|
Нормальные условия применения | |
|
Температура окружающей среды, °С |
от +10 до +30 |
|
Относительная влажность воздуха, % |
до 95 |
|
Атмосферное давление, кПа |
от 86,0 до 106,7 |
|
Рабочие условия применения: | |
|
Температура окружающей среды, °С |
от -10 до +50 |
|
Относительная влажность воздуха, % |
до 95 |
|
Атмосферное давление, кПа |
от 86,0 до 106,7 |
Таблица 16 - Показатели надежности
|
Среднее время наработки калибраторов до отказа, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководств по эксплуатации калибраторов типографским способом.
Комплектность
Таблица 17 - Комплектность калибраторов
|
Наименование |
Обозначение |
Количество |
|
Калибраторы многофункциональные Additel 200 1) |
- |
1 шт. |
|
Внешний модуль давления 2) |
Additel 161 |
1 шт. 1) |
|
Руководство по эксплуатации 3) |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Примечание: 1) Модификация, количество и метрологические характеристики в соответствии с заказом. 2) По дополнительному заказу. 3) Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; - поставка на электронном носителе. | ||
Сведения о методах измерений
приведены в эксплуатационных документах: «Многофункциональный калибратор Additel 209/210. Руководство по эксплуатации раздел «Основные измерения»; «Многофункциональный калибратор Additel 226/227. Руководство по эксплуатации раздел «Основные измерения».
Нормативные документы
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июня 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456
«Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - Кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.2025 г. № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 1-10-2 - V107 Па и Государственной поверочной схемы для средств измерений абсолютного давления»;
Приказ Росстандарта от 20.10.2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 10.03.2025 г. № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»;
Стандарт предприятия. Калибраторы многофункциональные Additel 200. Additel Corporation, США.
