Весы неавтоматического действия CAS1G-300IG-LCE
| Номер в ГРСИ РФ: | 98691-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Minebea Intec Bovenden GmbH & Co. KG", Германия |
|
98691-26: Описание типа
2026-98691-26.pdf
|
Скачать | 230.9 КБ |
Весы неавтоматического действия CAS1G-300IG-LCE (далее - средство измерений) предназначены для измерений массы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98691-26 | ||||||
| Наименование | Весы неавтоматического действия | ||||||
| Модель | CAS1G-300IG-LCE | ||||||
| Приказы |
№1106 от
08.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e7bb2e4e-f040-5dc9-a1e5-2ecc45fcff5f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Minebea Intec Bovenden GmbH & Co. KG,, ГЕРМАНИЯ, Leinetal 2, 37120 Bovenden, Germany
Поверка
| Методика поверки / информация о поверке |
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА)
(с 08.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98691-26: Описание типа
2026-98691-26.pdf
|
Скачать | 230.9 КБ |
Описание типа
Назначение
Весы неавтоматического действия CAS1G-300IG-LCE (далее - средство измерений) предназначены для измерений массы.
Описание
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы отображается в визуальной форме на дисплее средства измерений.
Средства измерений представляют собой весы неавтоматического действия по ГОСТ OIML R 76-1-2011.
Весы состоят из взвешивающего модуля (Т.2.2.7 ГОСТ OIML R 76-1-2011) и терминала (Т.2.2.5 ГОСТ OIML R 76-1-2011).
К средствам измерений данного типа относятся весы CAS1G-300IG-LCE с номером (буквенно-цифровым обозначением) А5268322.
Общий вид средства измерений представлен на рисунке 1, схема пломбировки -на рисунке 2.

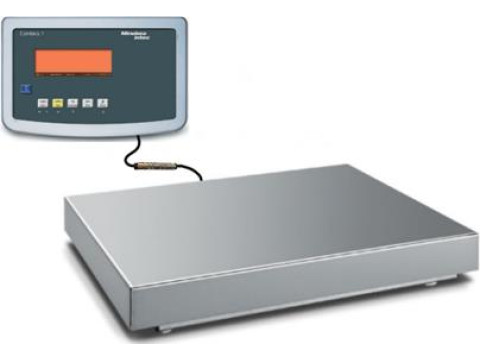

Рисунок 1 - Общий вид средства измерений
Для предотвращения несанкционированного доступа к внутренним частям и изменений параметров настройки и регулировки, на средство измерений наносятся пломбы в виде наклеек, разрушаемых при снятии. Схема пломбировки приведена на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.
|
п с М --i^^^^Cx 1 \\ \Ж Х.\ Lk^' :s ч доступ а) <-► открыт закрыт М .........1 [1ЖЦ2К । /■ ц - —\х v Ж Z^BSalES и к М б) |
открыт ф доступ ИН закрыт И |

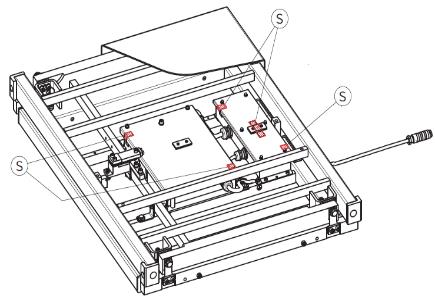

Рисунок 2 - Схема пломбировки а) взвешивающего модуля, б) терминала средства измерений (S - пломба в виде наклейки, разрушаемой при снятии; М - маркировочная табличка;
1 - переключатель настройки и регулировки)
Маркировочные таблички весов выполнены в виде наклеек, разрушаемых при их снятии: а) закреплена на раме взвешивающего модуля и боковой поверхности терминала и содержит следующие основные данные, нанесенные типографским методом:
- наименование изготовителя;
- обозначение типа и модификации весов;
- номер (буквенно-цифровое обозначение);
- класс точности по ГОСТ OIML R 76-1-2011;
б) закреплена под дисплеем терминала и содержит следующие основные данные, нанесенные типографским методом:
- максимальная нагрузка (Мах);
- минимальная нагрузка (Min);
- поверочный интервал (e);
- цена деления (d);
в) закреплена на металлической пластине, установленной на кабеле соединения весового модуля с терминалом
- наименование изготовителя;
- обозначение типа и модификации весов;
- номер (буквенно-цифровое обозначение);
- класс точности по ГОСТ OIML R 76-1-2011.
Программное обеспечение
Программное обеспечение (ПО) средств измерений является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Изменение ПО весов через интерфейс пользователя невозможно. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки, находящемуся на печатной плате терминала и взвешивающего модуля. Кроме того, защита от несанкционированного доступа к настройкам обеспечивается разграничением прав доступа. Изменение метрологически значимых параметров, настройка и регулировка не могут быть осуществлены без нарушения защитных пломб.
Для контроля изменений законодательно контролируемых параметров предусмотрены два несбрасываемых счетчика: счетчик юстировки (регулировки) и счетчик настройки. Текущие значения счетчика юстировки (в формате «С хххх», где «хххх» - цифровой номер, который может принимать значения от «0000» до «9999») и счетчика настройки (в формате «Р хххх», где «хххх» - цифровой номер, который может принимать значения от «0000» до «9999») могут быть G4K''
X X X х - х : » ».
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077—2014.
Идентификационные данные ПО доступны для просмотра при переходе в раздел меню в соответствии с руководством по эксплуатации и приведены в таблице 1.
Таблица 1 — Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для | |
|
взвешивающего модуля |
терминала | |
|
Идентификационное наименование ПО |
_ |
_ |
|
Номер версии (идентификационный номер) ПО |
00-47-27 |
01-62-01 |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II (высокий) |
|
Максимальная нагрузка, Мах, кг |
300 |
|
Минимальная нагрузка, Min, кг |
1 |
|
Поверочный интервал, е, цена деления, d, е = d, кг |
0,02 |
|
Число поверочных интервалов, n |
15000 |
|
Диапазон уравновешивания (выборки) массы тары |
от 0 до Мах |
|
Пределы допускаемой погрешности, mpe, при поверке (при эксплуатации), кг, в интервалах взвешивания: от 1 до 100 кг включ. свыше 100 до 300 кг |
±0,01 (±0,02) ±0,02 (±0,04) |
Таблица 3 - Основные технические характеристики
|
Характеристика |
Значение |
|
Условия эксплуатации: - температура окружающей среды, C - относительная влажность окружающей среды, % |
от +10 до +30 до 85 включ. |
|
Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц |
от 185 до 240 от 49 до 51 |
|
Габаритные размеры (длина/ширина/высота) взвешивающего модуля, мм, не более |
800/600/117 |
|
Масса взвешивающего модуля, кг, не более |
70 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Весы неавтоматического действия |
CAS1G-300IG-LCE |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Эксплуатация» документа «Весы неавтоматического действия CAS1G-300IG-LCE. Руководство по эксплуатации».
Нормативные документы
ГОСТ OIML R 76-1—2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»;
Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
