Счетчики газа ротационные QWR

Назначение

Счетчики газа ротационные QWR (далее - счетчики) предназначены для измерения объема при рабочих условиях очищенных и осушенных одно- и многокомпонентных неагрессивных газов.

Описание

Принцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.

Счетчики состоят из корпуса, двух роторов, редуктора и счетного механизма.

В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G16; G25; G40; G65; G100; G160; G250; G400.

Счетный механизм счетчиков выполнен с двумя рядами цифровых роликов, которые механически соединены и вращаются в противоположные стороны. В зависимости от направления протекания газа цифровые ролики считают в прямом и обратном направлении. Для удобства считывания показаний корпус счетного механизма имеет возможность поворачиваться вокруг своей оси на 355°.

На корпусе счетчика расположены восемь отверстий с резьбой - по четыре с двух противоположных сторон корпуса, в которые могут быть установлены защитные гильзы датчиков температуры, а также штуцеры для отбора давления. При отсутствии защитных гильз датчиков температуры и штуцеров для отбора давления отверстия закрыты резьбовыми заглушками.

Счетчики могут комплектоваться низкочастотным импульсным выходом для дистанционной передачи данных.

Общий вид счетчиков представлен на рисунке 1. Для защиты от несанкционированного доступа осуществляют пломбирование винтов крепления счетного механизма, винтов крепления корпуса и передней крышки редуктора с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы. Место подключения датчика импульсов защищают с помощью проволоки и свинцовой (пластмассовой) пломбы поставщика газа или изготовителя.

Серийный номер в виде цифрового кода наносится на циферблат отсчетного механизма одним из следующих методов: методом термопечати, гравировки или нанесением краски. Места нанесения серийный номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

Рисунок 1 - Общий вид счетчиков

[ЯК

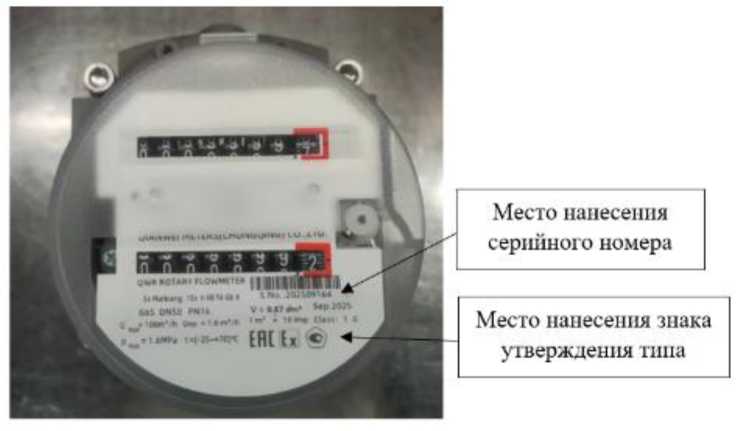

Место нанесения знака

утверждения тина

Место нанесения серийного номера

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на циферблат отсчетного механизма методом термопечати и на титульный лист паспорта типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Принцип действия» руководства по монтажу и эксплуатации.

Нормативные документы

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Стандарт предприятия Qianwei Meter (Chongqing) Co., Ltd., Китай.
