Ваттметры проходящей мощности ВПРМ-5000
| Номер в ГРСИ РФ: | 98693-26 |
|---|---|
| Категория: | Ваттметры |
| Производитель / заявитель: | АО "РИМР", г. Санкт-Петербург |
Ваттметры проходящей мощности ВПРМ-5000 (далее - ваттметры) предназначены для измерений проходящей мощности непрерывных синусоидальных высокочастотных (ВЧ) сигналов и амплитудно-модулированных ВЧ сигналов с уровнем до 5 кВт в диапазоне частот от 1,5 до 30 МГц, а также коэффициента стоячей волны по напряжению (КСВН) в коаксиальных трактах с номинальным волновым сопротивлением 50 Ом.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98693-26 | ||||||
| Действует | по 09.06.2031 | ||||||
| Наименование | Ваттметры проходящей мощности | ||||||
| Модель | ВПРМ-5000 | ||||||
| Модификации |
ВПРМ-5000 ВПРМ-5000-1 ВПРМ-5000-5 |
||||||
| Приказы |
№1130 от
09.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 48520da0-019e-2195-efe6-26ecda6fb30f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «РИМР», РОССИЯ, 199178, г. Санкт-Петербург, линия 11-я В.О., д. 66
Поверка
| Методика поверки / информация о поверке |
МП 111-25-002 ГСИ. Ваттметры проходящей мощности ВПРМ-5000. Методика поверки.
(с 09.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98693-26: Описание типа
2026-98693-26.pdf
|
Скачать | 287.4 КБ | |
|
98693-26: Методика поверки
МП 111-25-002
2026-mp98693-26.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Ваттметры проходящей мощности ВПРМ-5000 (далее - ваттметры) предназначены для измерений проходящей мощности непрерывных синусоидальных высокочастотных (ВЧ) сигналов и амплитудно-модулированных ВЧ сигналов с уровнем до 5 кВт в диапазоне частот от 1,5 до 30 МГц, а также коэффициента стоячей волны по напряжению (КСВН) в коаксиальных трактах с номинальным волновым сопротивлением 50 Ом.
Описание
Ваттметры имеют три модификации, отличающиеся составом и диапазоном измеряемой мощности. Состав модификаций приведен в таблице 1.
Таблица 1 - Состав модификаций
|
Модификация |
Состав модификации |
Обозначение |
|
ВПРМ-5000 |
Измерительный блок ВПРМ-5000, ответвитель направленный НО-1, ответвитель направленный НО-5 |
ИЯЛТ.411151.004 |
|
ВПРМ-5000-1 |
Измерительный блок ВПРМ-5000, ответвитель направленный НО-1 |
ИЯЛТ.411151.004-01 |
|
ВПРМ-5000-5 |
Измерительный блок ВПРМ-5000, ответвитель направленный НО-5 |
ИЯЛТ.411151.004-02 |
Принцип действия ваттметра основан на преобразовании ВЧ мощности в постоянное напряжение за счет нелинейности вольтамперной характеристики полупроводникового элемента и преобразовании полученного напряжения в цифровой код.
Конструктивно ваттметр состоит из измерительного блока ВПРМ-5000, который является ваттметром поглощаемой мощности (далее по тексту ВПМ), и ответвителей направленных НО-1 и НО-5. ВПМ выполнен в виде прибора настольного исполнения, на лицевой панели корпуса которого размещаются жидкокристаллический (ЖК) дисплей цифрового индикатора и клавиатура. На задней панели корпуса размещаются разъемы для подключения ответвителей направленных, разъем для подключения сетевого питания, разъем Ethernet, клемма заземления и выключатель питания.
Ваттметр имеет следующие режимы работы:
- режим работы «НО-1» с максимальной входной мощностью 1000 Вт и пределами 10, 30, 100, 300 и 1000 Вт;
- режим работы «НО-5» с максимальной входной мощностью 5 кВт и пределами 1,5 и 5 кВт соответственно.
В режимах «НО-1» и «НО-5» реализована возможность измерения обратных потерь в ВЧ тракте.
Ответвитель направленный НО-1 или НО-5 включается в ВЧ тракт между ВЧ генератором сигнала и нагрузкой. Ответвитель формирует два сигнала, характеризующие падающую и отраженную мощность в ВЧ тракте. Эти два сигнала передаются в измерительный блок. В блоке сигналы детектируются, затем происходит обработка полученных сигналов. В результате обработки формируются сигналы, характеризующие обратные потери в измеряемом ВЧ тракте в децибелах, а также падающую мощность. Из полученных данных рассчитывается мощность в ВЧ тракте и КСВН. Результат вычислений отображается на дисплее блока.
Общий вид ваттметра с указанием мест нанесения знака утверждения типа и знака поверки приведен на рисунке 1.
Знак поверки в виде наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на лицевой части корпуса блока измерительного ВПРМ-5000.
Заводской номер ваттметра, состоящий из шести цифр, наносится методом гравировки на металлическую бирку на задней части корпуса блока измерительного ВПРМ-5000. Заводской номер направленных ответвителей НО-1 и НО-5, состоящий из семи цифр, наносится методом гравировки на металлическую бирку на задней части корпуса направленного ответвителя. Места нанесения заводских номеров и защиты от несанкционированного доступа в виде пломбирования саморазрушающейся наклейкой приведены на рисунке 2.

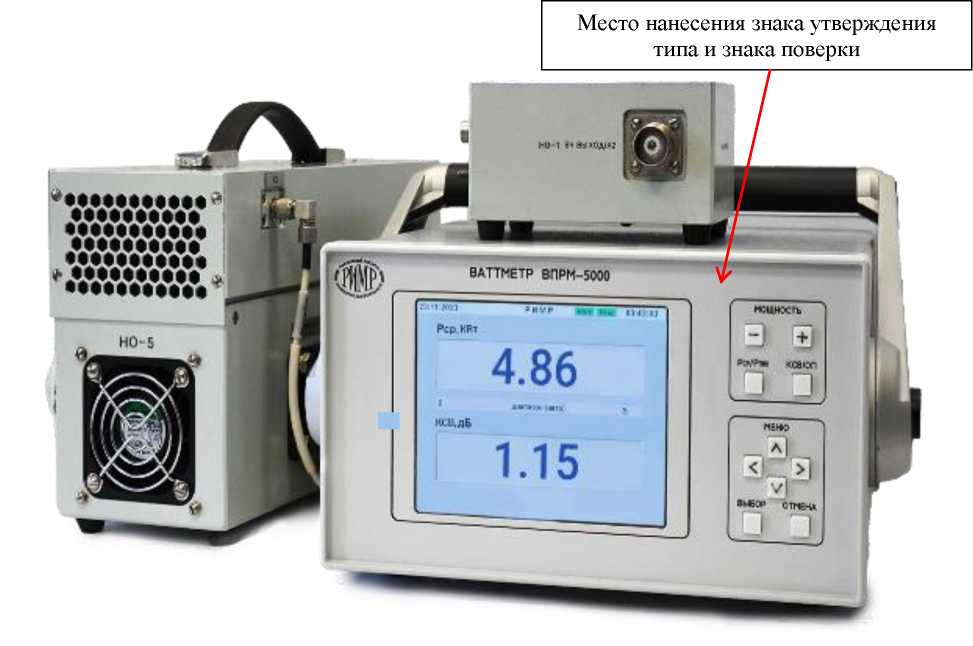

Рисунок 1 - Общий вид ваттметра
Место нанесения заводского номера

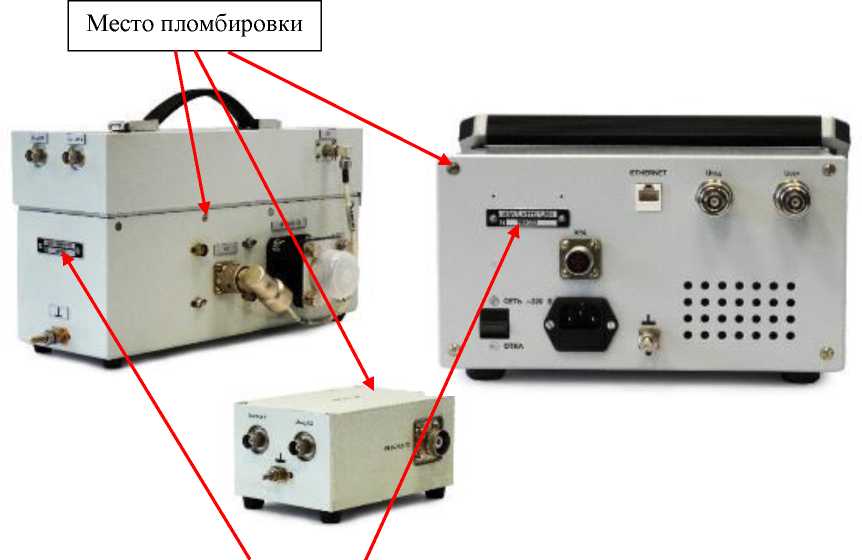

Рисунок 2 - Вид сзади ваттметра с обозначением мест нанесения заводского номера и пломбировки
Программное обеспечение
Ваттметры имеют встроенное программное обеспечение (далее - ПО), которое выполняет функции выбора режимов работы, выбора конкретных параметров сигналов и вывода измерительной информации на TFT-дисплей ваттметра.
Встроенное ПО установлено в модуль цифровой обработки и отображения информации, который представляет собой встраиваемый модуль на основе 32-разрядного микроконтроллера семейства ARM 7. Программное обеспечение микроконтроллера функционирует в режиме реального времени, не используя в своем составе каких-либо операционных систем.
Модуль структурно состоит из платы микроконтроллера и TFT-дисплея диагональю 5,6 дюйма, объединенных в общую конструкцию. Для организации ввода команд оператором к модулю подключена клавиатура.
Конструкция ваттметра исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ИЯЛТ.00366-01 |
|
Номер версии (идентификационный номер) ПО, не ниже |
Apr 21 2025 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | |
|
Алгоритм вычисления цифрового идентификатора ПО |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц |
от 1,5 до 30,0 |
|
КСВН входа в диапазоне частот от 1,5 до 30 МГц не более: - измерительный блок ВПРМ (вход Х1 и Х2) - НО-1 (вход/выход) - НО-5 (вход/выход) |
1,06 1,06 1,06 |
|
Диапазон значений коэффициентов ответвления направленных ответвителей, дБ - НО-1 - НО-5 |
от 27,0 до 28,0 от 34,5 до 35,5 |
|
Пределы допускаемой абсолютной погрешности коэффициентов ответвления направленных ответвителей НО-1 и НО-5 (относительно паспортного значения), дБ |
±0,086 |
|
Пределы допускаемой относительной погрешности измерений мощности непрерывных синусоидальных сигналов в режиме работы «Поверка», % |
±6 |
|
Пределы допускаемой относительной погрешности измерений мощности непрерывных синусоидальных сигналов и пиковой мощности амплитудно-модулированных сигналов в режимах работы «НО-1» и «НО-5» в диапазоне измерений мощности Рпр, %: - НО-1 от 1 до 1000 - НО-5 от 1000 до 5000 |
непрерывных синусоидальных сигналов: ± [8+(Рпр /Ризм -1)]*; пиковой мощности амплитудно-модулированных сигналов с частотой модуляции 1 кГц и глубиной 100 %: ± [12+( Рпр /Ризм -1)]* |
|
Диапазон измерений КСВН |
от 1,01 до 4,20 |
|
Пределы допускаемой относительной погрешности измерения КСВН в диапазоне КСВН нагрузки, % - от 1,01 до 1,99 - от 2,00 до 4,20 |
±10 ±15 |
|
* Ризм - мощность измеряемых сигналов; Рпр - предел измерения мощности: 10 Вт, 30 Вт, 100 Вт, 300 Вт, 1000 Вт, 1,5 кВт, 5 кВт | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
|
Потребляемая мощность, Вт, не более |
35 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Продолжительность непрерывной работы, ч, не менее |
8 |
|
Габаритные размеры, мм, не более: - измерительный блок ВПРМ-5000 | |
|
ширина |
300 |
|
глубина |
370 |
|
высота |
170 |
|
- ответвитель направленный НО-1 | |
|
ширина |
110 |
|
глубина |
140 |
|
высота |
80 |
|
- ответвитель направленный НО-5 | |
|
ширина |
190 |
|
глубина |
320 |
|
высота |
200 |
|
Масса, кг, не более: | |
|
- измерительный блок ВПРМ-5000 |
6 |
|
- ответвитель направленный НО-1 |
0,8 |
|
- ответвитель направленный НО-5 |
8 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским или иным способом и на корпус ваттметра в виде наклейки.
Комплектность
аблица 5 - Комплектность ваттметра
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Ответвитель направленный*: - НО-1 - НО-5 |
ИЯЛТ.468515.003 ИЯЛТ.468515.016 |
1 |
|
Блок измерительный ВПРМ-5000 |
ИЯЛТ.411151.005 |
1 |
|
ВЧ кабель |
ИЯЛТ.685661.426 |
1 |
|
Кабель ETHERNET |
1 | |
|
Кабель питания |
1 | |
|
Комплект запасного имущества и принадлежностей (ЗИП) |
ИЯЛТ.411151.004 ЗИ |
1 |
|
Руководство по эксплуатации |
ИЯЛТ.411151.004 РЭ |
1 |
|
Паспорт |
ИЯЛТ.411151.004 ПС |
1 |
|
* - комплектуется в зависимости от модификации | ||
Сведения о методах измерений
приведены в п. 2.4 документа ИЯЛТ.411151.004 РЭ «Ваттметр проходящей мощности ВПРМ-5000. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от № 3461 от 30 декабря 2019 г. «Об утверждении Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,50 ГГц»;
ИЯЛТ.411151.004 ТУ «Ваттметры проходящей мощности ВПРМ-5000. Технические условия».
