Мультиметры АМО E
| Номер в ГРСИ РФ: | 98695-26 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Suzhou TASI Electronics Co., Ltd., Китай |
Мультиметры АМО E (далее также - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, сопротивления постоянному току, электрической емкости, частоты электрических сигналов, электрических сигналов, эквивалентных значениям температуры от первичных преобразователей термоэлектрических (термопар) типа К по ГОСТ Р 8.585-2001.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98695-26 | |||||||||||||||||||||||||||||||||||||||
| Действует | по 09.06.2031 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Мультиметры | |||||||||||||||||||||||||||||||||||||||
| Модель | АМО E | |||||||||||||||||||||||||||||||||||||||
| Модификации |
Е103 Е105 Е106 Е107 Е108 Е109 Е110 Е115 Е116 Е117 Е130 Е131 |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№1130 от
09.06.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7da586e3-f71d-07b3-2683-ec64c2166640 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Suzhou TASI Electronics Co., Ltd., КИТАЙ, 5th Floor, Building 5, No.317, Mudong Road, Wuzhong District, Suzhou City, Jiangsu, Province
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0006-2026 МП ГСИ. Мультиметры АМО E. Методика поверки.
(с 09.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98695-26: Описание типа
2026-98695-26.pdf
|
Скачать | 320.9 КБ | |
|
98695-26: Методика поверки
РВНЕ.0006-2026 МП
2026-mp98695-26.pdf
|
Скачать | 4.8 MБ |
Описание типа
Назначение
Мультиметры АМО E (далее также - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, сопротивления постоянному току, электрической емкости, частоты электрических сигналов, электрических сигналов, эквивалентных значениям температуры от первичных преобразователей термоэлектрических (термопар) типа К по ГОСТ Р 8.585-2001.
Описание
Принцип действия мультиметров основан на высокоскоростном преобразовании входного аналогового сигнала в цифровую форму с помощью аналого-цифрового преобразователя и последующем отображении результатов измерений на жидкокристаллическом дисплее (далее также - ЖКИ).
Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с питанием от батареи электропитания. На лицевой панели мультиметров расположены ЖКИ, кнопки управления и функциональный переключатель (в зависимости от модификации). На тыльной стороне мультиметров расположены: отсек для батареи электропитания и упор-подставка (в зависимости от модификации). В зависимости от модификации мультиметры имеют функции контроля исправности диодов, проверки целостности электрических цепей и функции контроля температуры с применением термопары типа К по ГОСТ Р 8.585-2001.
Мультиметры выпускаются в двенадцати модификациях: Е103, Е105, Е106, Е107, Е108, Е109, Е110, Е115, Е116, Е117, Е130, Е131, отличающихся внешним видом, метрологическими и техническими характеристиками.
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид мультиметров с указанием места нанесения серийного номера представлен на рисунках 1 - 4. Нанесение знака поверки на мультиметры не предусмотрено. Пломбирование мест настройки (регулировки) мультиметров не предусмотрено.

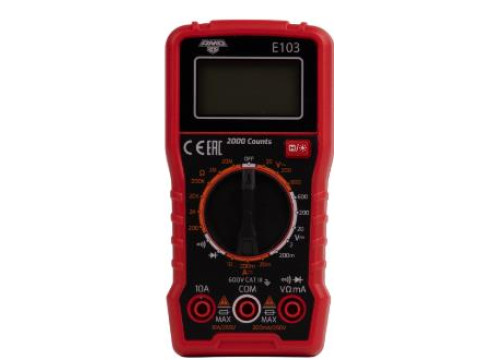

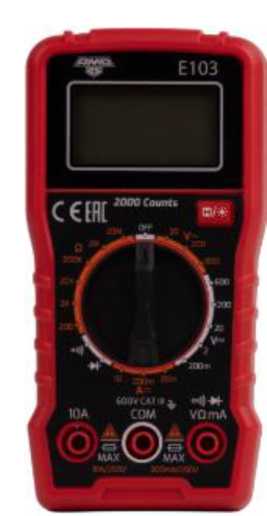

а) модификация Е103, вид спереди
б) модификация Е105, вид спереди

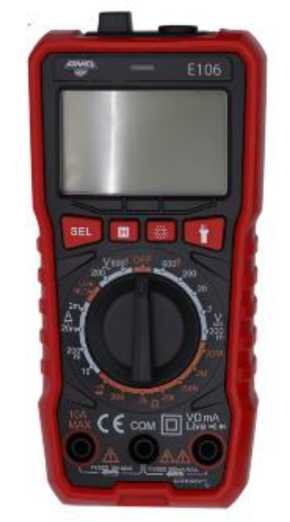

в) модификация Е106, вид спереди

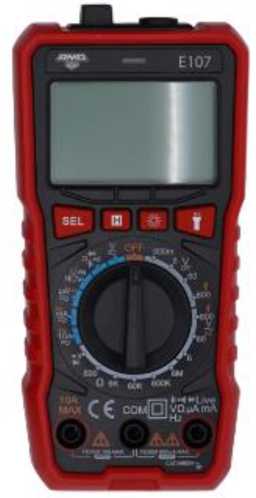

г) модификация Е107, вид спереди
Рисунок 1 - Общий вид мультиметров модификаций Е103, Е105, Е106, Е107

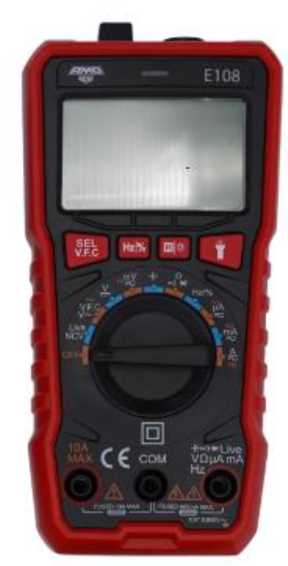

а) модификация Е108, вид спереди

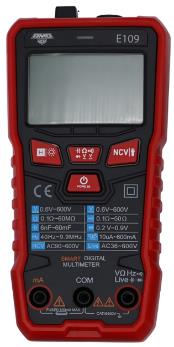

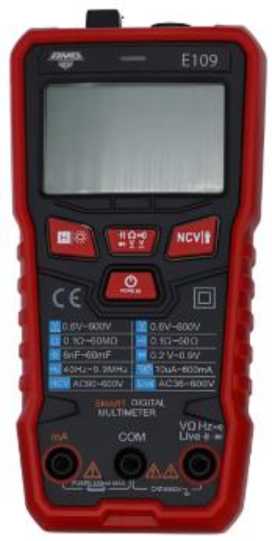

б) модификация Е109, вид спереди
в) модификация Е110, вид спереди

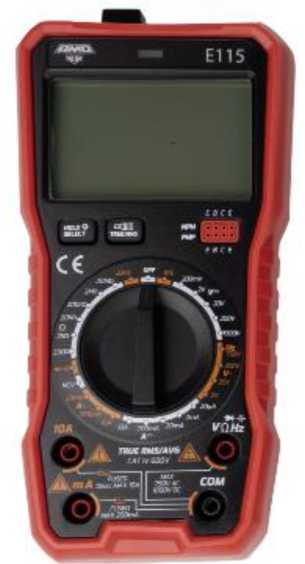

г) модификация Е115, вид спереди
Рисунок 2 - Общий вид мультиметров модификаций Е108, Е109, Е110, Е115

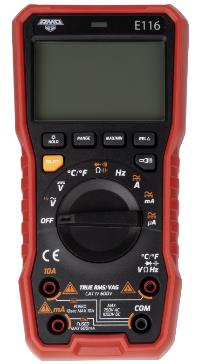

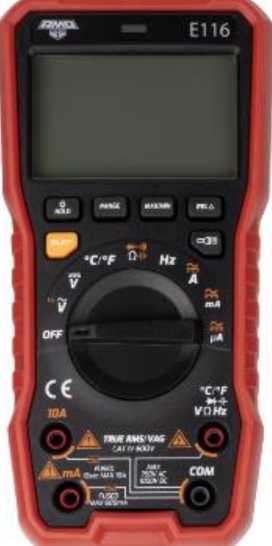

а) модификация Е116, вид спереди

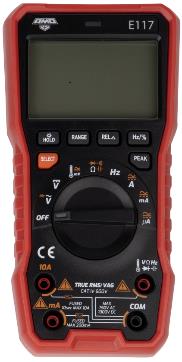

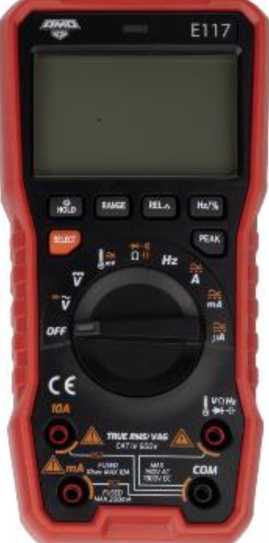

б) модификация Е117, вид спереди
в) модификация Е130, вид спереди
г) модификация Е131, вид спереди
Рисунок 3 - Общий вид мультиметров модификаций Е116, Е117, Е130, Е131

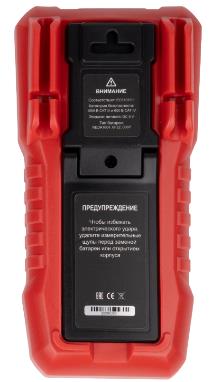

Место нанесения серийного номера
а) модификация Е103, Е105, Е106, Е107, Е108, Е109, Е115, Е116, Е117, вид сзади
б) модификации Е110,130,131 вид
сзади
Рисунок 4 - Общий вид мультиметров с указанием места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) мультиметров состоит из встроенного ПО.
Конструкция мультиметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики мультиметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО мультиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики мультиметров при измерении напряжения постоянного тока
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока |
|
Е103 |
200 мВ |
0,1 мВ |
±(0,01-UB3M + 5 е.м.р.) |
|
2 В |
0,001 В | ||
|
20 В |
0,01 В | ||
|
200 В |
0,1 В | ||
|
600 В |
1 В | ||
|
Е105 |
4 В |
0,001 В |
±(0,01-UB3M + 5 е.м.р.) |
|
40 В |
0,01 В | ||
|
400 В |
0,1 В | ||
|
600 В |
1 В | ||
|
Е106 |
200 мВ |
0,1 мВ |
±(0,005-иизм+ 2 е.м.р.) |
|
2 В |
0,001 В | ||
|
20 В |
0,01 В | ||
|
200 В |
0,1 В | ||
|
600 В |
1 В | ||
|
Е107 |
600 мВ |
100 мкВ |
±(0,005-0,™ + 5 е.м.р.) |
|
6 В |
1 мВ |
±(0,008-0,™ + 5 е.м.р.) | |
|
60 В |
10 мВ | ||
|
600 В |
100 мВ | ||
|
Е108 |
99,99 мВ |
0,01 мВ |
±(0,01-0,м + 5 е.м.р.) |
|
999,9 мВ |
0,1 мВ | ||
|
9,999 В |
0,001 В | ||
|
99,99 В |
0,01 В | ||
|
600 |
0,1 В | ||
|
Е109 |
600 мВ |
100 мкВ |
±(0,005-0,™ + 5 е.м.р.) |
|
6 В |
1 мВ |
±(0,008-0™+ 5 е.м.р.) | |
|
60 В |
10 мВ | ||
|
600 В |
100 мВ | ||
|
Е110 |
99,99 мВ |
0,01 мВ |
±(0,005-0,™ + 5 е.м.р.) |
|
999,9 мВ |
0,1 мВ | ||
|
9,999 В |
0,001 В | ||
|
99,99 В |
0,01 В | ||
|
999,9 В |
0,1 В | ||
|
Е115 |
200 мВ |
0,1 мВ |
±(0,005-0,™ + 3 е.м.р.) |
|
2 В |
0,001 В | ||
|
20 В |
0,01 В | ||
|
200 В |
0,1 В | ||
|
1000 В |
1 В |
±(0,01-0™+ 10 е.м.р.) | |
|
Е116 |
6 В |
1 мВ |
±(0,005-0,™ + 3 е.м.р.) |
|
60 В |
10 мВ | ||
|
600 В |
100 мВ | ||
|
1000 В |
1 В |
±(0,008-0,™ + 10 е.м.р.) |
Продолжение таблицы 2
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока |
|
Е117 |
200 мВ |
0,01 мВ |
±(0,005-0™ + 5 е.м.р.) |
|
2 В |
0,0001 В | ||
|
20 В |
0,001 В | ||
|
200 В |
0,01 В | ||
|
1000 В |
0,1 В |
±(0,008-иИЗм+ 10 е.м.р.) | |
|
Е130 |
600 В |
100 мВ |
±(0,08-0™ + 5 е.м.р.) |
|
Е131 |
600 мВ |
100 мкВ |
±(0,005-0™ + 5 е.м.р.) |
|
6 В |
1 мВ |
±(0,08-0™ + 5 е.м.р.) | |
|
60 В |
10 мВ | ||
|
600 В |
100 мВ | ||
|
иизм -измеренное значение напряжения постоянного тока, мк |
В, мВ, В | ||
Таблица 3 - Метрологические характеристики мультиметров при измерении напряжения переменного тока при частоте переменного тока от 40 до 400 Гц ________________________
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока |
|
Е103 |
20 В |
0,01 В |
±(0,01-UB3M + 5 е.м.р.) |
|
200 В |
0,1 В | ||
|
600 В |
1 В | ||
|
Е105 |
4 В |
0,001 В |
±(0,012-0™ + 5 е.м.р.) |
|
40 В |
0,01 В | ||
|
400 В |
0,1 В | ||
|
600 В |
1 В | ||
|
Е106 |
200 В |
0,1 В |
±(0,012-иИЗм+ 10 е.м.р.) |
|
600 В |
1 В | ||
|
Е107 |
6 В |
0,001 В |
±(0,01-UB3M + 3 е.м.р.) |
|
60 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
Е108 |
99,99 мВ |
0,01 мВ |
±(0,012-0™ + 3 е.м.р.) |
|
999,9 мВ |
0,1 мВ | ||
|
9,999 В |
0,001 В |
±(0,01-UB3M + 3 е.м.р.) | |
|
99,99 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
Е109 |
6 В |
0,001 В |
±(0,01-иИЗм+ 3 е.м.р.) |
|
60 В |
0,01 В | ||
|
600 В |
0,1 В | ||
|
Е110 |
99,99 мВ |
0,01 мВ |
±(0,008-иИЗм+ 5 е.м.р.) |
|
999,9 мВ |
0,1 мВ | ||
|
9,999 В |
0,001 В | ||
|
99,99 В |
0,01 В | ||
|
750 В |
0,1 В | ||
|
Е115 |
2 В |
0,001 В |
±(0,008-иИЗм+ 3 е.м.р.) |
|
20 В |
0,01 В | ||
|
200 В |
0,1 В | ||
|
750 В |
1 В |
±(0,012-иИЗм+ 10 е.м.р.) | |
|
Е116 |
6 В |
0,001 В |
±(0,008-иИЗм+ 3 е.м.р.) |
|
60 В |
0,01 В |
Продолжение таблицы 3
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока |
|
600 В |
0,1 В | ||
|
750 В |
1 В |
±(0,012-0™ + 10 е.м.р.) | |
|
Е117 |
200 мВ |
0,01 мВ |
±(0,0006-иизм + 25 е.м.р.) |
|
2 В |
0,0001 В | ||
|
20 В |
0,001 В | ||
|
200 В |
0,01 В | ||
|
750 В |
0,1 В |
±(0,008-0™ + 15 е.м.р.) | |
|
Е130 |
600 В |
100 мВ |
±(0,010™ + 3 е.м.р.) |
|
Е131 |
6 В |
1 мВ |
±(0,010™ + 3 е.м.р.) |
|
60 В |
10 мВ | ||
|
600 В |
100 мВ |
иизм — измеренное значение напряжения переменного тока, мВ, В
Таблица 4 - Метрологические характеристики мультиметров при измерении силы постоянного тока
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока |
|
Е103 |
20 мА |
0,01 мА |
±(0,01-!изм + 5 е.м.р.) |
|
200 мА |
0,1 мА | ||
|
10 А |
0,01 А | ||
|
Е106 |
2 мА |
0,001 мА |
±(0,012-!ИЗм + 8 е.м.р.) |
|
20 мА |
0,01 мА | ||
|
200 мА |
0,1 мА | ||
|
10 А |
0,01 А | ||
|
Е107 |
600 мкА |
0,1 мкА |
±(0,01-!изм + 2 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
10 мкА | ||
|
600 мА |
100 мкА |
±(0,02-!изм + 2 е.м.р.) | |
|
10 А |
1 мА |
±(0,03-Ь™ + 5 е.м.р.) | |
|
Е108 |
999,9 мкА |
0,1 мкА |
±(0,01-!изм+ 2 е.м.р.) |
|
9999 мкА |
1 мкА | ||
|
99,99 мА |
10 мкА |
±(0,02-!изм+ 2 е.м.р.) | |
|
600 мА |
100 мкА | ||
|
10 А |
1 мА |
±(0,03-!изм+ 5 е.м.р.) | |
|
Е109 |
60 мА |
0,01 мА |
±(0,01-!изм + 5 е.м.р.) |
|
600 мА |
0,1 мА |
±(0,03-!изм + 5 е.м.р.) | |
|
Е110 |
99,99 мА |
10 мкА |
±(0,01-!изм+ 2 е.м.р.) |
|
600 мА |
100 мкА |
±(0,02-!изм+ 2 е.м.р.) | |
|
9,999 А |
1 мА |
±(0,03-!изм+ 5 е.м.р.) | |
|
Е115 |
20 мкА |
0,01 мкА |
±(0,012-1изм + 8 е.м.р.) |
|
2 мА |
0,001 мА | ||
|
20 мА |
0,01 мА | ||
|
200 мА |
0,1 мА | ||
|
10 А |
0,01 А |
±(0,015-!изм + 10 е.м.р.) |
Продолжение таблицы 4
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока |
|
Е116 |
600 мкА |
0,1 мкА |
±(0,008^изм + 10 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
0,01 мА |
±(0,02-1изм + 30 е.м.р.) | |
|
600 мА |
0,1 мА | ||
|
10 А |
0,01 А | ||
|
Е117 |
200 мкА |
0,01 мкА |
±(0,005-!ИЗм + 4 е.м.р.) |
|
2000 мкА |
0,1 мкА | ||
|
20 мА |
0,001 мА |
±(0,008^изм+ 6 е.м.р.) | |
|
200 мА |
0,01 мА | ||
|
10 А |
0,001 А |
±(0,01-1изм + 6 е.м.р.) |
1изм — измеренное значение силы постоянного тока, мкА, мА, А
Таблица 5 - Метрологические характеристики мультиметров при измерении силы переменного тока при частоте переменного тока от 40 до 400 Гц
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока |
|
Е107 |
600 мкА |
0,1 мкА |
±(0,01-1изм + 5 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
10 мкА |
±(0,02-1изм + 2 е.м.р.) | |
|
600 мА |
100 мкА | ||
|
10 А |
1 мА |
±(0,03-1изм + 2 е.м.р.) | |
|
Е108 |
999,9 мкА |
0,1 мкА |
±(0,01-1изм + 5 е.м.р.) |
|
9999 мкА |
1 мкА | ||
|
99,99 мА |
10 мкА |
±(0,02-1изм + 5 е.м.р.) | |
|
600 мА |
100 мкА | ||
|
10 А |
1 мА |
±(0,03^изм+ 5 е.м.р.) | |
|
Е109 |
60 мА |
0,01 мА |
±(0,01-1изм + 5 е.м.р.) |
|
600 мА |
0,1 мА |
±(0,03-1изм + 5 е.м.р.) | |
|
Е110 |
99,99 мА |
10 мкА |
±(0,01-1изм+ 2 е.м.р.) |
|
600 мА |
100 мкА |
±(0,02-1изм+ 2 е.м.р.) | |
|
9,999 А |
1 мА |
±(0,03-1изм+ 5 е.м.р.) | |
|
Е115 |
20 мА |
0,01 мА |
±(0,02- 1изм + 10 е.м.р.) |
|
200 мА |
0,1 мА | ||
|
10 А |
0,01 А |
±(0,03- 1изм + 10 е.м.р.) | |
|
Е116 |
600 мкА |
0,1 мкА |
±(0,008^изм + 10 е.м.р.) |
|
6000 мкА |
1 мкА | ||
|
60 мА |
0,01 мА |
±(0,02- 1изм + 30 е.м.р.) | |
|
600 мА |
0,1 мА | ||
|
10 А |
0,01 А | ||
|
Е117 |
200 мкА |
0,01 мкА |
±(0,005-!Изм+ 4 е.м.р.) |
|
2000 мкА |
0,1 мкА | ||
|
20 мА |
0,001 мА |
±(0,008^изм+ 6 е.м.р.) | |
|
200 мА |
0,01 мА | ||
|
10 А |
0,001 А |
±(0,01-1изм+ 6 е.м.р.) | |
|
1изм - измеренное значение силы переменного тока, мкА, мА, А | |||
Таблица 6 - Метрологические характеристики мультиметров при измерении сопротивления постоянному току
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току |
|
Е103 |
200 Ом |
0,1 Ом |
±(0,012^изм+ 5 е.м.р.) |
|
2 кОм |
0,001 кОм | ||
|
20 кОм |
0,01 кОм | ||
|
200 кОм |
0,1 кОм | ||
|
2 МОм |
0,001 МОм | ||
|
20 МОм |
0,01 МОм | ||
|
Е105 |
4 кОм |
0,001 кОм |
±(0,012^изм+ 5 е.м.р.) |
|
40 кОм |
0,01 кОм | ||
|
400 кОм |
0,1 кОм | ||
|
4 МОм |
0,001 МОм | ||
|
40 МОм |
0,01 МОм | ||
|
Е106 |
200 Ом |
0,1 Ом |
±(0,01^изм+ 5 е.м.р.) |
|
2 кОм |
0,001 кОм | ||
|
20 кОм |
0,01 кОм | ||
|
200 кОм |
0,1 кОм | ||
|
2 МОм |
0,001 МОм | ||
|
20 МОм |
0,01 МОм | ||
|
Е107 |
600 Ом |
0,1 Ом |
±(0,008<Иизм + 5 е.м.р.) |
|
6 кОм |
0,001 кОм |
±(0,008<Иизм + 2 е.м.р.) | |
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм | ||
|
60 МОм |
0,01 МОм |
±(0,03<Иизм+ 5 е.м.р.) | |
|
Е108 |
999,9 Ом |
0,1 Ом |
±(0,008<Иизм + 5 е.м.р.) |
|
9,999 кОм |
1 Ом |
±(0,008<Иизм + 2 е.м.р.) | |
|
99,99 кОм |
10 Ом | ||
|
999,9 кОм |
100 Ом | ||
|
9,999 МОм |
1 кОм | ||
|
99,99 МОм |
10 кОм |
±(0,03<Иизм+ 5 е.м.р.) | |
|
Е109 |
600 Ом |
0,1 Ом |
±(0,008<Иизм + 2 е.м.р.) |
|
6 кОм |
0,001 кОм | ||
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм | ||
|
60 МОм |
0,01 МОм |
±(0,03-Rhsh + 5 е.м.р.) | |
|
Е110 |
999,9 Ом |
0,1 Ом |
±(0,008^изм+ 3 е.м.р.) |
|
9,999 кОм |
1 Ом | ||
|
99,99 кОм |
10 Ом | ||
|
999,9 кОм |
100 Ом | ||
|
9,999 МОм |
1 кОм |
±(0,012^изм+ 3 е.м.р.) | |
|
99,99 МОм |
10 кОм | ||
|
Е115 |
200 Ом |
0,1 Ом |
±(0,008<Иизм + 5 е.м.р.) |
|
2 кОм |
0,001 кОм |
±(0,008^изм + 3 е.м.р.) | |
|
20 кОм |
0,01 кОм | ||
|
200 кОм |
0,1 кОм | ||
|
2 МОм |
0,001 МОм | ||
|
20 МОм |
0,01 МОм |
±(0,05^изм+ 30 е.м.р.) |
Продолжение таблицы 6
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току |
|
Е116 |
600 Ом |
0,1 Ом |
±(0,008^изм+ 5 е.м.р.) |
|
6 кОм |
0,001 кОм |
±(0,008^изм + 3 е.м.р.) | |
|
60 кОм |
0,01 кОм | ||
|
600 кОм |
0,1 кОм | ||
|
6 МОм |
0,001 МОм | ||
|
60 МОм |
0,01 МОм |
±(0,03^изм + 25 е.м.р.) | |
|
Е117 |
200 Ом |
0,01 Ом |
±(0,003<Иизм+ 10 е.м.р.) |
|
2 кОм |
0,001 кОм |
±(0,003^изм+ 5 е.м.р.) | |
|
20 кОм |
0,01 кОм | ||
|
200 кОм |
0,1 кОм | ||
|
2 МОм |
0,001 МОм | ||
|
20 МОм |
0,01 МОм |
±(0,012<Иизм + 25 е.м.р.) | |
|
Е130 |
6 кОм |
1 Ом |
±(0,015^изм+ 2 е.м.р.) |
|
60 кОм |
10 Ом | ||
|
600 кОм |
100 Ом | ||
|
6 МОм |
1 кОм | ||
|
60 МОм |
10 кОм |
±(0,03^изм+ 5 е.м.р.) | |
|
Е131 |
600 Ом |
0,1 Ом |
±(0,015^изм+ 2 е.м.р.) |
|
6 кОм |
1 Ом | ||
|
60 кОм |
10 Ом | ||
|
600 кОм |
100 Ом | ||
|
6 МОм |
1 кОм | ||
|
60 МОм |
10 кОм |
±(0,03^изм+ 5 е.м.р.) |
Ru3M -измеренное значение сопротивления постоянному току, Ом, кОм, МОм.
Таблица 7 - Метрологические характеристики мультиметров при измерении электрической емкости
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений электрической емкости |
|
Е107 |
6 нФ |
1 пФ |
±(0,05<изм+ 5 е.м.р.) |
|
60 нФ |
10 пФ |
±(0,03<изм+ 5 е.м.р.) | |
|
600 нФ |
0,1 нФ | ||
|
6 мкФ |
1 нФ | ||
|
60 мкФ |
10 нФ | ||
|
600 мкФ |
100 нФ | ||
|
6 мФ |
1 мкФ |
±(0,035<изм+ 10 е.м.р.) | |
|
60 мФ |
10 мкФ | ||
|
Е108 |
9,999 нФ |
1 пФ |
±(0,05<изм+ 5 е.м.р.) |
|
99,99 нФ |
10 пФ |
±(0,03 •Сизм + 5 е.м.р.) | |
|
999,9 нФ |
0,1 нФ | ||
|
9,999 мкФ |
1 нФ | ||
|
99,99 мкФ |
10 нФ | ||
|
999,9 мкФ |
100 нФ | ||
|
9,999 мФ |
1 мкФ |
±(0,035<изм+ 10 е.м.р.) | |
|
99,99 мФ |
10 мкФ |
Продолжение таблицы 7
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений электрической емкости |
|
Е109 |
6 нФ |
0,001 нФ |
±(0,05<изм+ 5 е.м.р.) |
|
60 нФ |
0,01 нФ |
±(0,03<изм+ 5 е.м.р.) | |
|
600 нФ |
0,1 нФ | ||
|
6 мкФ |
0,001 мкФ | ||
|
60 мкФ |
0,01 мкФ | ||
|
600 мкФ |
0,1 мкФ | ||
|
6 мФ |
0,001 мФ |
±(0,035<изм+ 10 е.м.р.) | |
|
60 мФ |
0,01 мФ | ||
|
Е110 |
9,999 нФ |
1 пФ |
±(0,05<изм+ 5 е.м.р.) |
|
99,99 нФ |
10 пФ |
±(0,04<изм+ 5 е.м.р.) | |
|
999,9 нФ |
0,1 нФ | ||
|
9,999 мкФ |
1 нФ | ||
|
99,99 мкФ |
10 нФ | ||
|
999,9 мкФ |
100 нФ | ||
|
9,999 мФ |
1 мкФ |
±(0,05<изм + 5 е.м.р.) | |
|
99,99 мФ |
10 мкФ | ||
|
Е115 |
20 нФ |
1 пФ |
±(0,035<изм+ 20 е.м.р.) |
|
200 нФ |
10 пФ | ||
|
2 мкФ |
0,1 нФ | ||
|
20 мкФ |
1 нФ |
±(0,05^Сизм+ 10 е.м.р.) | |
|
200 мкФ |
10 нФ | ||
|
2000 мкФ |
100 нФ | ||
|
20000 мкФ |
1 мкФ | ||
|
Е116 |
60 нФ |
0,01 нФ |
±(0,035<изм+ 20 е.м.р.) |
|
600 нФ |
0,1 нФ | ||
|
6 мкФ |
0,001 мкФ | ||
|
60 мкФ |
0,01 мкФ | ||
|
600 мкФ |
0,1 мкФ |
±(0,05^Сизм+ 10 е.м.р.) | |
|
6000 мкФ |
1 мкФ | ||
|
Е117 |
20 нФ |
0,001 нФ |
±(0,03^Сизм+ 20 е.м.р.) |
|
200 нФ |
0,01 нФ | ||
|
2 мкФ |
0,0001 мкФ | ||
|
20 мкФ |
0,001 мкФ | ||
|
200 мкФ |
0,01 мкФ |
±(0,05^Сизм+ 10 е.м.р.) | |
|
2000 мкФ |
0,1 мкФ | ||
|
Е131 |
6 мкФ |
0,001 мкФ |
±(0,03<изм+ 5 е.м.р.) |
|
60 мкФ |
0,01 мкФ | ||
|
600 мкФ |
0,1 мкФ |
Сизм - измеренное значение электрической емкости, нФ, мкФ, мФ.
Таблица 8 - Метрологические характеристики мультиметров при измерении частоты переменного тока
|
Модификация |
Пределы измерений |
Значение единицы младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока |
|
Е107 |
9,999 Гц |
0,001 Гц |
±(0,05-Бизм + 5 е.м.р.) |
|
99,99 Гц |
0,01 Гц | ||
|
999,9 Гц |
0,1 Гц | ||
|
9,999 кГц |
0,001 кГц | ||
|
99,99 кГц |
0,01 кГц | ||
|
Е108 |
9,999 Гц |
0,001 Гц |
±(0,05-Бизм + 5 е.м.р.) |
|
99,99 Гц |
0,01 Гц | ||
|
999,9 Гц |
0,1 Гц | ||
|
9,999 кГц |
0,001 кГц | ||
|
99,99 кГц |
0,01 кГц | ||
|
999,9 кГц |
0,1 кГц | ||
|
5 МГц |
0,001 МГц | ||
|
Е109 |
9,999 Гц |
0,001 Гц |
±(0,05-Бизм + 5 е.м.р.) |
|
99,99 Гц |
0,01 Гц | ||
|
999,9 Гц |
0,1 Гц | ||
|
9,999 кГц |
0,001 кГц | ||
|
99,99 кГц |
0,01 кГц | ||
|
999,9 кГц |
0,1 кГц | ||
|
9,999 МГц |
0,001 МГц | ||
|
Е110 |
0,999 Гц |
0,001 Гц |
±(0,01-Бизм + 5 е.м.р.) |
|
99,99 Гц |
0,01 Гц | ||
|
999,9 Гц |
0,1 Гц | ||
|
1,999 кГц |
0,001 кГц | ||
|
19,99 кГц |
0,01 кГц | ||
|
199,9 кГц |
0,1 кГц | ||
|
0,999 МГц |
0,001 МГц | ||
|
Е116 |
9,999 Гц |
0,001 Гц |
±(0,001-Бизм + 3 е.м.р.) |
|
99,99 Гц |
0,01 Гц | ||
|
999,9 Гц |
0,1 кГц | ||
|
9,999 кГц |
0,001 кГц | ||
|
99,99 кГц |
0,01 кГц | ||
|
999,9 МГц |
0,1 МГц | ||
|
9,999 МГц |
0,001 МГц | ||
|
19,99 МГц |
0,01 МГц | ||
|
Е117 |
199,99 Гц |
0,01 Гц |
±(0,01-БИзм + 3 е.м.р.) |
|
1,9999 кГц |
0,0001 кГц | ||
|
19,999 кГц |
0,001 кГц | ||
|
199,99 кГц |
0,01 кГц | ||
|
1,9999 МГц |
0,0001 МГц | ||
|
19,999 МГц |
0,001 МГц | ||
|
Бизм - измеренное значение частоты переменного тока. | |||
Таблица 9 - Метрологические характеристики мультиметров в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар типа К) по ГОСТ Р 8.585-2001
|
Модификация |
Диапазон измерений температуры, оС |
Значение единицы младшего разряда (е.м.р.), оС |
Пределы допускаемой абсолютной погрешности измерений температуры, оС |
|
Е110, Е116, Е117 |
от -20 до +1000 |
1 |
±(0,01-КИЗм + 5 е.м.р.) |
|
1 | |||
|
Кизм - измеренное значение температуры, оС. | |||
Таблица 10 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний электрической емкости для модификации Е116 |
от 600 мкФ до 60 мФ |
|
Габаритные размеры (длинахширинахвысота) для модификации, | |
|
мм, не более: | |
|
- Е103, Е105, |
130х70х32 |
|
- Е106, Е107, Е108, Е109, Е130, Е131 |
148x70x42 |
|
- Е110 |
153x81x27 |
|
- Е115, Е116, Е117 |
184x90x46 |
|
Масса для модификации, г, не более | |
|
- E103 |
110 |
|
- 105 |
75 |
|
- Е106, Е107, Е108, Е109, Е130, Е131 |
200 |
|
- Е110 |
235 |
|
- Е115, Е116, Е117 |
320 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до +40 80 |
Таблица 11 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
10 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на мультиметры не предусмотрено.
Комплектность
Таблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мультиметр |
АМО E |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Комплект измерительных щупов |
- |
1 шт. |
|
Батарея электропитания типа ААА или Крона* |
- |
1 шт.* |
|
* тип и количество батарей электропитания в зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе «Работа прибора» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 года № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Мультиметры АМО Е. Стандарт предприятия.
