Измерители параметров полупроводниковых приборов Л2-156
| Номер в ГРСИ РФ: | 98697-26 |
|---|---|
| Производитель / заявитель: | ООО "Остек-Электро", г.Москва |
Измерители параметров полупроводниковых приборов Л2-156
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98697-26 | ||||||
| Действует | по 09.06.2031 | ||||||
| Наименование | Измерители параметров полупроводниковых приборов | ||||||
| Модель | Л2-156 | ||||||
| Приказы |
№1130 от
09.06.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 37bf26ce-ab59-9354-1597-61e98343b298 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Остек-Электро», РОССИЯ, 121467, г. Москва, ул. Молдавская, д. 5, стр. 2
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-014-26 ГСИ. Измерители параметров полупроводниковых приборов Л2-156. Методика поверки.
(с 09.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98697-26: Описание типа
2026-98697-26.pdf
|
Скачать | 139.2 КБ | |
|
98697-26: Методика поверки
МП-НИЦЭ-014-26
2026-mp98697-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Измерители параметров полупроводниковых приборов Л2-156
(далее - характериографы) предназначены для измерений и графических отображений вольт-амперных и вольт-фарадных характеристик, электрической емкости, воспроизведений (и измерений) напряжения и силы постоянного и переменного токов транзисторов, диодов, конденсаторов и прочих электронных устройств, приборов и компонентов.
Описание
Принцип действия при измерении вольт-амперных характеристик основан на генерации ступеней напряжения (силы тока), подаваемых в цепь управления для воспроизведения условий работы и генерации постоянного напряжения или синусоиды для воспроизведения цепи усиления транзистора (или аналогичного измеряемого устройства).
Принцип действия при измерении вольт-фарадных характеристик основан на задании напряжения и контроля его уровня на измеряемом конденсаторе при зарядке заданное время с последующим пересчетом в величину электрической емкости согласно калибровочной характеристике.
Конструктивно характериографов представляет собой единый корпус, объединенный с горизонтальной площадкой, предназначенной для подключения транзисторов (и аналогичных устройств) и конденсаторов электрической емкости.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид характериографов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 - 2. Способ ограничения доступа к местам настройки (регулировки) - нанесение пломбировочной наклейки на крепежный винт, фиксирующий верхнюю крышку, разрушающейся после повреждения. Нанесение знака поверки на характериограф не предусмотрено.
Место нанесения
знака утверждения типа

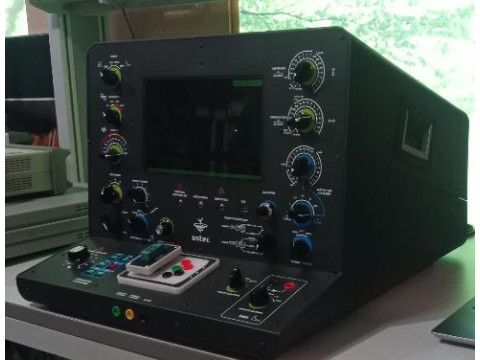

Рисунок 1 - Общий вид характериографов с указанием места нанесения знака утверждения типа
Пломбировочная наклейка завода-изготовителя
Место нанесения заводского номера

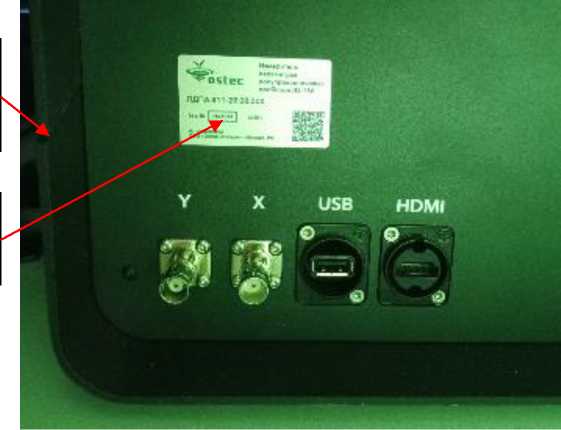

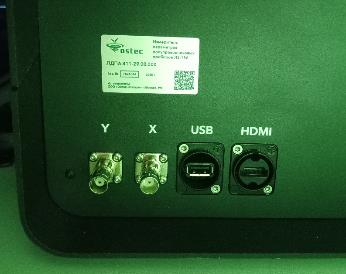

Рисунок 2 - Вид сзади характериографов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) характериографов представлено встроенным ПО.
Встроенное ПО разделено на метрологически значимую и незначимую части.
Метрологические характеристики характериографов нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО характериографов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.x |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.); - номер версии метрологически незначимой части ПО (x), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Воспроизведение в цепи управления устройств (транзистор или аналог) | |
|
Диапазон воспроизведений напряжения постоянного тока генератора ступеней, В |
от 0 до 18 |
|
Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений напряжения постоянного тока) погрешности воспроизведений напряжения постоянного тока генератора ступеней, % |
±1,5 |
|
Диапазон воспроизведений силы постоянного тока генератора ступеней, А |
от 0 до 1,8 |
|
Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений силы постоянного тока) погрешности воспроизведений силы постоянного тока генератора ступеней, %: - от 50 нА/ступень до 0,05 А/ступень - 0,1 А/ступень - 0,2 А/ступень |
±1,5 ±3,0 ±12,0 |
|
Воспроизведение и измерение в цепи усиления устройств (транзистор или аналог) | |
|
Поддиапазоны воспроизведений и измерений амплитудного напряжения переменного тока, В* |
от 0,01 до 16 включ. св. 16 до 80 включ. св. 80 до 400 включ. св. 400 до 2000 включ. |
|
Пределы допускаемой относительной погрешности воспроизведений и измерений амплитудного напряжения переменного тока, %*: - от 0,01 до 0,05 В включ. - св. 0,05 до 2000 В включ. |
±7 ±5 |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений и измерений амплитудной силы переменного тока, А* |
от 0,1 до 20 |
|
Пределы допускаемой относительной погрешности воспроизведений и измерений амплитудной силы переменного тока, %* |
±7 |
|
Диапазон воспроизведений и измерений малой силы постоянного тока, А |
от 1П0-9 до 0,1 |
|
Пределы допускаемой относительной погрешности воспроизведений и измерений малой силы постоянного тока, %: - от 1-10’9 до 30-10’9 А включ. - св. 30-10-9 до 0,1 А включ. |
±10 ±5 |
|
Измерение электрической емкости устройств | |
|
Диапазон измерений электрической емкости, нФ |
от 0,12 до 100 |
|
Пределы допускаемой относительной погрешности измерений электрической емкости, %: - от 0,12 до 10 нФ включ. - св. 10 до 100 нФ включ. |
±10 ±33 |
|
* Диапазоны и погрешности воспроизведений и измерений переменного тока нормируются при 50 Гц. |
силы и напряжения |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц |
230 50 |
|
Диапазон шагов установки параметров воспроизведений напряжения и силы постоянного тока генератора ступеней: - для напряжения постоянного тока, В/ступень - для силы постоянного тока, А/ступень |
от 0,05 до 2 от 50П0-9 до 0,2 |
|
Количество ступеней установки напряжения и силы постоянного тока генератора ступеней, шт. |
10 |
|
Потребляемая мощность, ВА, не более |
200 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
600x500x400 |
|
Масса, кг, не более |
40 |
|
Условия эксплуатации (окружающая среда): - температура, °С - относительная влажность, при температуре +25 °С, % - атмосферное давление, кПа |
от +15 до +25 до 65 от 84 до 107 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
7 |
|
Средняя наработка до отказа, ч |
8000 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на переднюю панель корпуса характериографов любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель параметров полупроводниковых приборов |
Л2-156 |
1 шт. |
|
Руководство по эксплуатации |
ЛДПА.411-29.00.000 РЭ |
1 экз. |
|
Формуляр |
ЛДПА.411-29.00.000 ФО |
1 экз. |
|
Комплект измерительной оснастки |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 4 «Устройство и работа» документа ЛДПА.411-29.00.000 РЭ «Измерители параметров полупроводниковых приборов Л2-156. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 марта 2026 года № 530 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1- 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ЛДПА.411-29.00.000 ТУ «Измерители параметров полупроводниковых приборов Л2-156. Технические условия».
