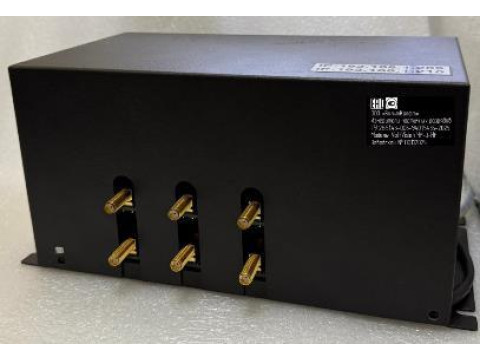

Измерители частичных разрядов VoltVision ЧР
| Номер в ГРСИ РФ: | 98698-26 |
|---|---|
| Производитель / заявитель: | ООО «ВольтКрафт», г. Долгопрудный |
Измерители частичных разрядов VoltVision ЧР (далее - измерители) предназначены для измерений характеристик частичных разрядов (далее - ЧР), таких как кажущийся заряд и амплитуда напряжения переменного тока повторяющихся ЧР.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98698-26 | |||||||||
| Действует | по 09.06.2031 | |||||||||
| Наименование | Измерители частичных разрядов | |||||||||
| Модель | VoltVision ЧР | |||||||||
| Модификации |
VoltVision ЧР-3-HF VoltVision ЧР-6-HF VoltVision ЧР-3-UHF VoltVision ЧР-6-UHF |
|||||||||
| Приказы |
№1130 от
09.06.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8c3ff352-37b1-083e-53f9-7dd1340d8982 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ВольтКрафт», РОССИЯ, 141703, Московская обл., г. Долгопрудный, ул. Якова Гунина дом 1, строение 5, помещение 17
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-025-26 ГСИ. Измерители частичных разрядов VoltVision ЧР. Методика поверки.
(с 09.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98698-26: Описание типа
2026-98698-26.pdf
|
Скачать | 147.8 КБ | |
|
98698-26: Методика поверки
МП-НИЦЭ-025-26
2026-mp98698-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Измерители частичных разрядов VoltVision ЧР (далее - измерители) предназначены для измерений характеристик частичных разрядов (далее - ЧР), таких как кажущийся заряд и амплитуда напряжения переменного тока повторяющихся ЧР.
Описание
Принцип действия измерителей основан на детектировании высокочастотных импульсов напряжения частичных разрядов, возникающих внутри изоляции, посредством датчиков ЧР, установленных на объекте испытаний, с последующей обработкой сигнала с помощью аналоговоцифрового преобразования и дальнейшей передачей его на персональный компьютер (далее - ПК).
Конструктивно измерители выполнены в виде моноблока из стального корпуса и внешних измерительных датчиков HF (высокочастотных) и UHF (акустических), подключаемых к измерительным каналам. Измерители имеют двойную защиту от короткого замыкания (КЗ).
Измерители выпускаются в модификациях, приведенных в таблице 1. Модификации отличаются количеством измерительных каналов (далее - ИК), и диапазоном измерений.
Таблица 1 - Модификации измерителей
|
Модификация |
Количество ИК |
Диапазон измерений в соответствии с таблицей 3 |
|
VoltVision ЧР-3-HF |
3 |
HF (высокочастотный) |
|
VoltVision ЧР-6-HF |
6 |
HF (высокочастотный) |
|
VoltVision ЧР-3-UHF |
3 |
UHF (акустический/ультразвуковой) |
|
VoltVision ЧР-6-UHF |
6 |
UHF (акустический/ультразвуковой) |
Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

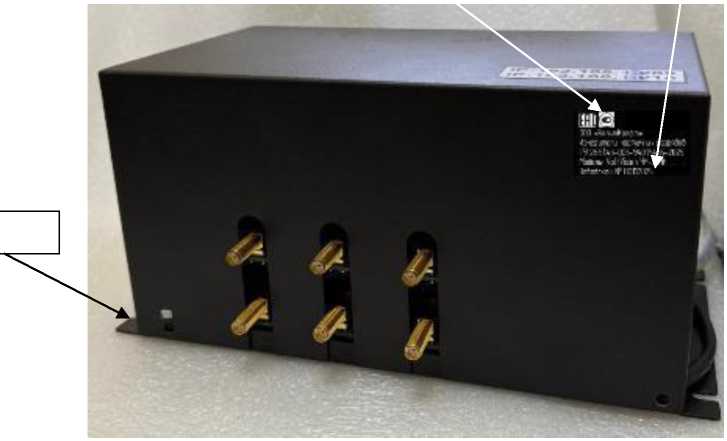

Общий вид измерителей с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Общий вид внешних измерительных датчиков HF и UHF представлен на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломба. Нанесение знака поверки на измерители не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Пломба
Рисунок 1 - Общий вид измерителей с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Рисунок 2 - Общий вид внешних измерительных датчиков HF и UHF
Программное обеспечение
Программное обеспечение (далее - ПО) измерителей состоит из встроенного и внешнего ПО.
Встроенное ПО - внутренняя программа микропроцессора для обеспечения нормального функционирования измерителей. Встроенное ПО реализовано аппаратно и является метрологически значимым. Встроенное ПО заносится в программируемое постоянное запоминающее устройство (ППЗУ) предприятием-изготовителем и не может быть изменено пользователем.
Внешнее ПО устанавливается на ПК и предназначено для сбора информации с измерителей, хранения и представления пользователю в удобном виде. Внешнее ПО не является метрологически значимым.
Метрологические характеристики измерителей нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО измерителей приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.ххх |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.); - номер версии метрологически незначимой части ПО (ххх), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений кажущегося заряда (для модификаций VoltVision ЧР-3-HF и VoltVision ЧР-6-HF), пКл |
от 10 до 10000 |
|
Пределы допускаемой относительной погрешности измерений кажущегося заряда (для модификаций VoltVision ЧР-3-HF и VoltVision ЧР-6-HF), % |
±10 |
|
Диапазон измерений амплитуды напряжения переменного тока повторяющихся частичных разрядов (для модификаций VoltVision ЧР-3-UHF и VoltVision ЧР-6-UHF), дБ |
от 0 до 65 |
|
Пределы допускаемой относительной погрешности измерений амплитуды напряжения переменного тока повторяющихся частичных разрядов (для модификаций VoltVision ЧР-3-UHF и VoltVision ЧР-6-UHF), % |
±10 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
111x240x130 |
|
Масса, кг, не более |
5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре +25 °С),% - атмосферное давление, кПа |
от -40 до +70 от 0 до 95 от 84 до 106 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
90000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус измерителя любым технологическим способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель частичных разрядов |
VoltVision ЧР |
1 шт. |
Продолжение таблицы 6
|
Наименование |
Обозначение |
Количество |
|
Датчик HF с коаксиальным кабелем 15 м или датчик UHF с коаксиальным кабелем 10 м |
- |
Комплект |
|
Паспорт |
ПС 27.12.31-004-94075435 2025 |
1 экз. |
|
Руководство по эксплуатации |
27.12.31-004-94075435 2025 РЭ |
1 экз. |
|
Транспортная упаковка |
- |
1 шт. |
|
Примечание - Допускается уточнение и изменение комплектации в соответствии с условиями поставки | ||
Сведения о методах измерений
приведены в разделе «Состав и описание измерителя» документа
27.12.31-004-94075435-2025 РЭ. «Измерители частичных разрядов VoltVision ЧР. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
ТУ 27.12.31-004-94075435-2025 «Измерители частичных разрядов VoltVision ЧР. Технические условия».
