Трансформаторы напряжения НКФ 110-57 У1
| Номер в ГРСИ РФ: | 98705-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | МНПО "Электрозавод им.В.В.Куйбышева", г.Москва |
|
98705-26: Описание типа
2026-98705-26.pdf
|
Скачать | 117.3 КБ |
Трансформаторы напряжения НКФ 110-57 У1 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98705-26 | ||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||||||||||||||||||||||||||
| Модель | НКФ 110-57 У1 | ||||||||||||||||||||||||||||||||||||
| Приказы |
№1130 от
09.06.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9c53c584-5afb-b556-a87b-207814a302c1 | ||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
МНПО «Электрозавод», СССР, 107023, г. Москва, ул. Электрозаводская, 21
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
(с 09.06.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98705-26: Описание типа
2026-98705-26.pdf
|
Скачать | 117.3 КБ |
Описание типа
Назначение
Трансформаторы напряжения НКФ 110-57 У1 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание. На основании размещена информационная табличка с указанием технических данных трансформаторов напряжения.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К средствам измерений данного типа относятся трансформаторы напряжения НКФ 110-57 У1 зав. № 1029509, 1054465, 1054481, 1055361, 1080817, 1080849, 1095386, 1107553, 1107588, 1107599, 3214.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

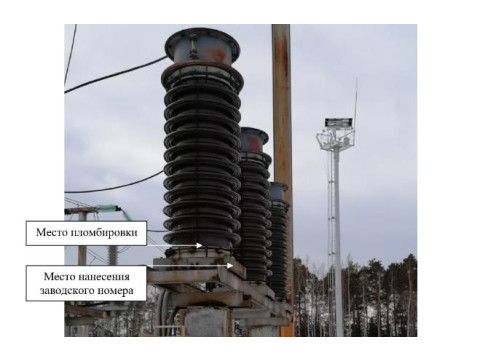

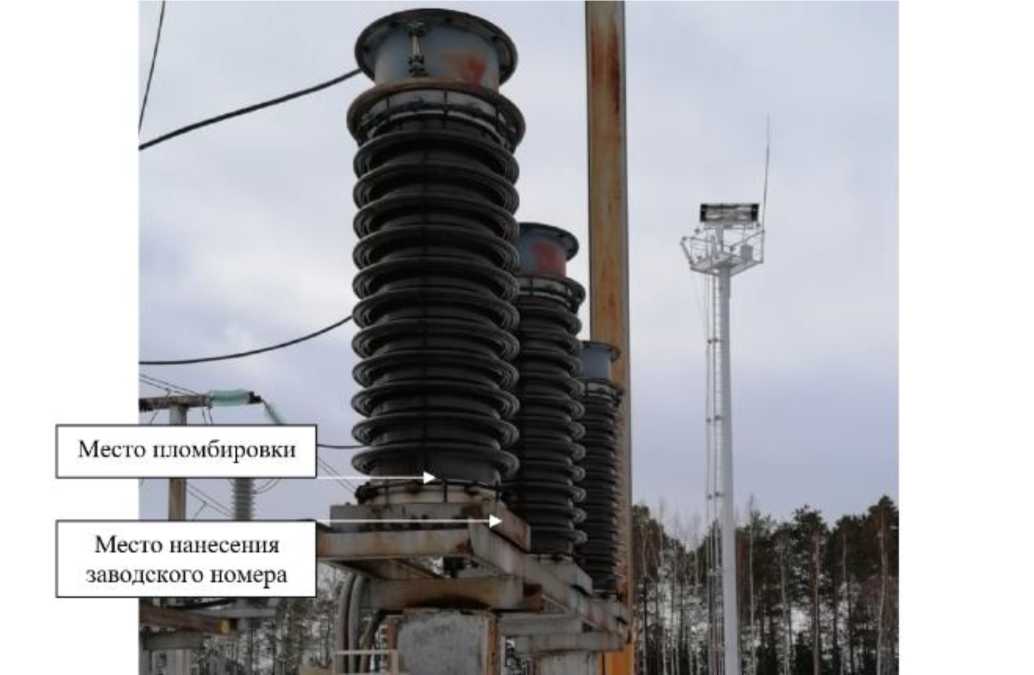

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и^ом, кВ |
110Л/3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, 1ГА |
400 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НКФ 110-57 У1 |
1 шт. |
|
Паспорт |
НКФ 110-57 У1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
